Как измерить ток в usb

Ток в USB цепи обычно не превышает 3 А при напряжении 5 В. Правильное измерение тока позволяет оценить реальную нагрузку на устройство и выявить проблемы с питанием. Для измерения используют мультиметры с функцией амперметра, а также специализированные USB-тестеры.

При подключении амперметра важно соблюдать последовательное включение в цепь питания, чтобы не повредить оборудование и не исказить показания. Использование шунтов с низким сопротивлением обеспечивает точность измерений без существенного падения напряжения.

Измерения необходимо проводить при стабильных условиях нагрузки, поскольку ток может существенно меняться в зависимости от активности подключенного устройства. Для контроля динамики рекомендуются тестеры с функцией записи или отображения графиков.

Выбор мультиметра для измерения тока в USB

Для точного измерения тока в USB цепи необходим мультиметр с высокой чувствительностью и возможностью работы с низкими значениями тока. Минимальный диапазон измерения должен начинаться от 0,01 мА, так как типичный ток USB-устройств варьируется от нескольких миллиампер до 3 А в USB 3.0 и выше.

При выборе мультиметра важно проверить наличие функции измерения постоянного тока (DC), так как USB-питание всегда постоянного напряжения 5 В. Максимальный измеряемый ток должен быть не менее 3–5 А, чтобы охватить как малые потребления, так и пиковые значения.

Важным параметром является внутреннее сопротивление амперметра (шунта) – оно должно быть минимальным, чтобы не влиять на работу USB-устройства. Для этого предпочтительны мультиметры с низкоомным входом для тока, или использование внешнего шунта с известным сопротивлением и точностью.

Рекомендуется выбирать модели с автоопределением диапазона, что упрощает работу и предотвращает повреждение прибора при неправильном выборе предела. Наличие цифрового дисплея с высокой точностью (не менее 3-4 знаков после запятой) позволит фиксировать небольшие изменения тока.

Для безопасности и удобства стоит отдавать предпочтение мультиметрам с встроенной защитой от перегрузки по току и возможностью подключения щупов с измерением через встроенный предохранитель.

Наконец, учитывайте габариты и удобство подключения щупов, так как измерения в USB-проводах требуют точности и стабильного контакта. Специальные адаптеры или разъемы с точками измерения облегчат процедуру и повысят достоверность результатов.

Подготовка USB-кабеля и оборудования для измерений

Для точного измерения тока в USB-цепи необходимо использовать качественный мультиметр с возможностью измерения малых токов и достаточной точностью (желательно с погрешностью не более 1%). Оптимально выбрать прибор с отдельным разъёмом для измерения тока (обычно обозначается как «A» или «mA»).

Подготовка USB-кабеля включает создание или использование кабеля с точкой разрыва одного из проводов питания (обычно +5 В). Это можно сделать следующими способами:

• Использовать USB-разъём с отсоединяемым контактом питания для вставки амперметра последовательно;
• Применить готовый USB-тестер с встроенным шунтом и амперметром.

При самостоятельном изготовлении кабеля важно соблюдать сечение проводов не менее 24 AWG, чтобы избежать падения напряжения и искажений результатов.

Перед подключением мультиметра необходимо проверить исправность и калибровку прибора. Важно установить мультиметр в режим измерения постоянного тока (DC), выставить предел измерения с запасом (например, 2 А для USB 2.0) и убедиться, что все соединения надежны.

Последовательное подключение мультиметра к цепи питания:

1. Отключить устройство от источника питания;
2. Разорвать цепь питания в точке измерения;
3. Подключить амперметр последовательно с нагрузкой;
4. Включить питание и провести замеры.

Для минимизации погрешностей рекомендуется использовать короткие провода и избегать дополнительных соединений. Если измерения планируются часто, стоит рассмотреть использование специализированных USB-тестеров с встроенными амперметрами и вольтметрами.

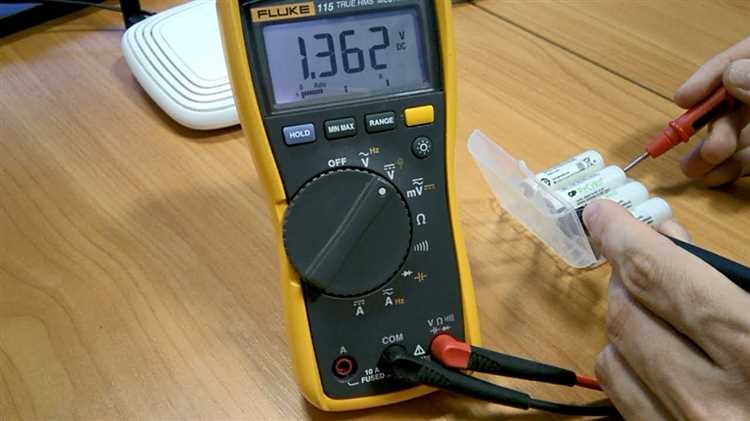

Подключение мультиметра в разрыв USB-питания

Для измерения тока мультиметр необходимо включить последовательно в цепь питания USB. Обычно разрыв делают в линии +5 В (красный провод). Перед началом отсоедините кабель USB и убедитесь, что устройство и источник питания отключены.

Разрежьте или аккуратно разделите изоляцию провода +5 В, оставив оголённым участок для подключения щупов мультиметра. Подключите красный щуп мультиметра к стороне кабеля, идущей от источника питания, а чёрный щуп – к стороне, ведущей к нагрузке. Это позволит измерять ток, протекающий в цепи.

Внимательно установите мультиметр в режим измерения постоянного тока (DC current) с подходящим пределом. Для USB 2.0 стандартный ток может достигать до 500 мА, USB 3.0 – до 900 мА, поэтому выбирайте диапазон с запасом, например, 2 А.

После подключения включите источник питания и устройство. Следите за показаниями мультиметра и не допускайте короткого замыкания между оголёнными проводами. Если измерение необходимо проводить часто, рекомендуется использовать специальные USB-разъемы с местом для подключения амперметра или готовые USB-тестеры.

По окончании измерений отключите питание, снимите щупы мультиметра и восстановите целостность кабеля, используя изоляционную ленту или термоусадочную трубку.

Техника измерения постоянного тока в USB цепи

Для измерения постоянного тока в USB цепи требуется разрыв питания и включение мультиметра последовательно с нагрузкой. На USB-разъеме ток течет по линии +5 В, именно её необходимо разорвать. Вставьте мультиметр в режим измерения тока (DC, амперы) и подключите красный щуп к источнику питания, а чёрный – к нагрузке.

Используйте мультиметр с поддержкой измерения тока не менее 3–5 А, так как максимальный ток стандартного USB 2.0 может достигать 500 мА, а USB 3.0 – до 900 мА, при зарядке устройств ток часто выше. Перед подключением убедитесь, что выбран правильный предел измерения, чтобы избежать перегрузки мультиметра.

Перед измерением отключите питание устройства и разорвите линию +5 В USB. Не используйте разрыв линии GND, так как это может вызвать неправильные показания и повреждения оборудования. Подключайте мультиметр только в разрыв положительной линии питания.

При подключении следите за полярностью щупов мультиметра, неправильное включение может привести к отрицательным показаниям или повреждению прибора. Если мультиметр неавтоматически определяет полярность, ориентируйтесь на красный щуп к источнику +5 В, а чёрный к нагрузке.

Избегайте длительного измерения при максимальных токах без дополнительного охлаждения мультиметра. Если устройство потребляет ток выше возможностей прибора, используйте шунт с известным сопротивлением и измеряйте падение напряжения для вычисления тока по закону Ома.

После измерения выключите питание, отсоедините мультиметр и восстановите исходное подключение USB-кабеля. Проверяйте точность измерений, сравнивая результаты с техническими характеристиками устройства или другими измерительными приборами.

Измерение тока при разных режимах работы USB-устройства

Ток в USB-цепи зависит от режима работы устройства и может значительно изменяться при переходе между режимами. Для точного измерения важно фиксировать ток в каждом из них отдельно.

При режиме простоя (idle) USB-устройства ток обычно минимален и находится в диапазоне 10–50 мА для стандартных периферийных устройств. Измерения в этом режиме позволяют оценить базовое энергопотребление без нагрузки.

В режиме активной передачи данных ток возрастает и может достигать 100–500 мА в зависимости от типа USB (USB 2.0, USB 3.0) и самого устройства. Например, флеш-накопители обычно потребляют до 200 мА, тогда как внешние HDD – до 500 мА.

При работе с USB-устройствами, поддерживающими режим зарядки (BC 1.2 или USB PD), ток может увеличиваться до 900 мА и выше. Для таких случаев важно использовать мультиметр с диапазоном не менее 2 А и следить за температурой измерительных приборов.

Измерение тока проводят в разрыв положительной линии питания (Vbus) USB-кабеля с использованием амперметра или мультиметра с функцией измерения тока. Важно соблюдать полярность подключения и минимизировать сопротивление между измерителем и нагрузкой.

Рекомендуется фиксировать значения тока в каждом режиме не менее 5–10 секунд для выявления пиковых нагрузок и возможных кратковременных скачков тока. Для устройств с нестабильным питанием измерение следует повторять несколько раз.

При измерениях USB 3.0 и выше стоит учитывать работу дополнительных линий питания и обеспечить правильное подключение к источнику с соответствующей выходной мощностью.

В таблице приведены примерные значения тока для разных режимов работы USB-устройств:

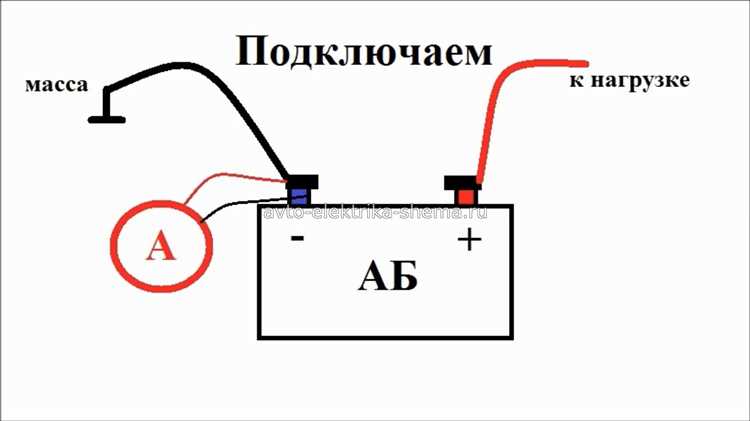

Ошибки и помехи при измерениях и как их избежать

При измерении тока в USB цепи часто возникают ошибки, связанные с неправильным подключением мультиметра. Подключение в параллель приведёт к короткому замыканию, а неполное размыкание цепи – к отсутствию измеряемого тока. Для точных замеров прибор следует включать строго в разрыв цепи питания, соблюдая полярность.

Помехи в виде скачков напряжения и импульсных наводок появляются при использовании длинных или плохо экранированных проводов. Рекомендуется минимизировать длину измерительных проводов и использовать экранированные кабели для снижения влияния внешних электромагнитных помех.

Низкое качество контактов в разъёмах и клеммах вызывает нестабильность показаний и возможные искажения тока. Перед измерениями стоит проверить надёжность контактов, а также при необходимости очистить или заменить разъёмы.

Использование мультиметров с недостаточно высокой частотой дискретизации или медленным откликом затрудняет измерение пульсирующих токов, характерных для многих USB-устройств. Для таких случаев эффективнее применять осциллограф или специализированные токовые пробники.

Падение напряжения на шунте при высоких токах может влиять на работу устройства и искажать показания. Выбор шунта с минимальным сопротивлением (например, менее 0,1 Ом) и проверка его допустимой мощности позволяет снизить это влияние.

Неправильная настройка измерительного прибора – частая причина систематической ошибки. Перед началом измерений важно убедиться в корректном выборе диапазона тока и отсутствии режима автоотключения мультиметра.

Избежать ошибок поможет калибровка измерительного оборудования и повторные проверки результатов с использованием разных приборов или методов измерения.

Анализ результатов и оценка потребления тока USB-устройством

Для точной оценки потребления тока необходимо сопоставить измеренное значение с техническими характеристиками устройства. Например, стандарт USB 2.0 допускает ток до 500 мА, USB 3.0 – до 900 мА, а USB-C – до 3 А и выше. Если ток значительно превышает заявленные параметры, это может указывать на неисправность или неправильную нагрузку.

При измерении учитывайте динамику тока в разных режимах работы устройства. Пиковые значения возникают при запуске, передаче данных или активации периферии. Постоянный ток в режиме ожидания должен быть существенно ниже пикового. Для анализа полезно фиксировать график изменения тока во времени, что позволит выявить аномалии.

Оценка потребления тока важна для выбора источника питания и защиты цепи от перегрузок. Если ток приближается к максимальному значению порта USB, рекомендуется использовать внешний адаптер питания. Низкий ток при активной работе может свидетельствовать о плохом контакте или дефекте кабеля.

При измерениях следует учитывать погрешность мультиметра и сопротивление дополнительных элементов цепи. Высокое сопротивление контактов или проводников искажет показания и приведет к неправильной оценке. Используйте калиброванные приборы с точностью не хуже 1% для достоверных результатов.

Для устройств с переменным потреблением тока рекомендуется проводить многократные замеры в течение длительного времени и усреднять значения. Это исключит влияние кратковременных выбросов и позволит получить реальное представление о типичном потреблении.

Вопрос-ответ:

Какие ошибки чаще всего встречаются при измерении тока в USB-цепи?

Распространенная ошибка — неправильное подключение мультиметра. Его нужно ставить последовательно с нагрузкой, а не параллельно, иначе показания будут неверными или устройство может повредиться. Еще бывает, что измерения проводят без учета влияния сопротивления проводов и контактов, из-за чего итоговые значения искажаются. Иногда забывают проверить диапазон измерений мультиметра, из-за чего прибор либо не показывает ток, либо выходит из строя. Также частым фактором являются помехи от окружающих устройств, особенно если используют низкокачественные кабели.

Можно ли измерять ток USB-устройства во включенном состоянии без разрыва цепи?

Нет, ток измеряется только в разрыв цепи. Чтобы получить правильное значение, мультиметр подключают последовательно с нагрузкой, то есть разрывают провод, по которому проходит ток, и включают туда прибор. Попытка измерить ток без разрыва цепи приведет к отсутствию показаний или даже повреждению мультиметра, поскольку он не рассчитан на параллельное подключение в этой ситуации.

Как подготовить USB-кабель для точных измерений тока?

Для точных измерений следует использовать кабель с минимальным сопротивлением и качественными контактами. Обычно делают специальный разрыв на силовом проводе (обычно красном или черном), чтобы включить мультиметр. Важно, чтобы место разрыва было хорошо изолировано и обеспечивало надежный контакт, чтобы не было скачков или потерь тока. Использование коротких и толстых проводников снижает влияние паразитного сопротивления, что помогает получить более точные результаты.

Какие параметры мультиметра важны для измерения USB-тока?

Первое — возможность измерения постоянного тока в диапазоне до нескольких ампер, так как USB-устройства редко потребляют более 3 ампер. Второе — минимальное внутреннее сопротивление прибора в режиме измерения тока, чтобы не влиять на цепь. Третий параметр — точность и стабильность показаний. Также удобен режим автоматического выбора диапазона, чтобы не переключать вручную при разных токах. Наличие защитных пределов помогает избежать повреждений мультиметра при случайных ошибках подключения.
