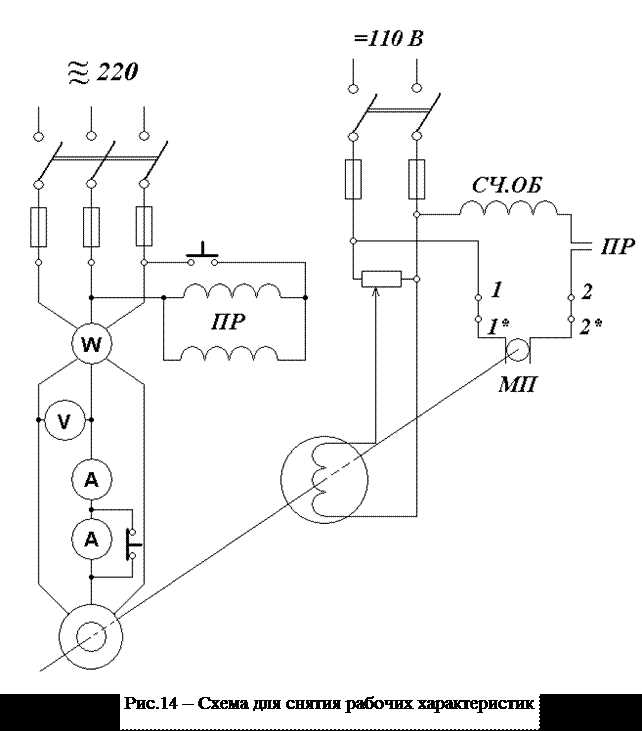

Трехфазные асинхронные двигатели широко применяются в промышленности благодаря своей простоте и надежности. Обмотки статора могут быть включены различными способами, что влияет на рабочие характеристики машины, такие как напряжение питания, токи и моменты нагрузки. Наиболее распространены схемы включения «звезда» и «треугольник», которые обеспечивают разные значения линейного и фазного напряжения.
Выбор схемы включения определяется типом питающей сети и требуемыми параметрами двигателя. При включении «звезда» напряжение на каждой фазе обмотки уменьшается в √3 раза по сравнению с линейным, что снижает пусковой ток и уменьшает механическую нагрузку на вал. Включение «треугольник» обеспечивает полное линейное напряжение на каждой обмотке, повышая крутящий момент, но увеличивая стартовый ток.
Кроме базовых схем, существуют комбинированные варианты и переключение обмоток для управления режимами работы двигателя, например, переход с «звезды» на «треугольник» после выхода на рабочие обороты. Это позволяет оптимизировать пусковые характеристики и снизить нагрузку на электросеть. Для выбора конкретного способа необходимо учитывать тип нагрузки, условия эксплуатации и требования по энергопотреблению.
Соединение обмоток в звезду: особенности и области применения
При звездообразном соединении концы трех обмоток статора соединяются в одну точку (нейтраль), а начала подключаются к фазам сети. В таком включении фазное напряжение на каждой обмотке составляет величину линии напряжения, делённую на √3. Это приводит к снижению фазного напряжения и, соответственно, тока в обмотках по сравнению с треугольником.
Ключевые особенности звездообразного соединения:
- Фазное напряжение равно линейному, делённому на √3;
- Снижение пускового тока примерно в 1,73 раза по сравнению с треугольником;
- Снижение пускового момента примерно в 1,73 раза;
- Наличие нейтрали позволяет подключать двигатель к сетям с изолированной или заземленной нейтралью;
- Облегчение запуска двигателя при напряжении сети, превышающем номинальное фазное напряжение обмоток.
Области применения звездообразного соединения:
- Двигатели с высоким пусковым током, требующие ограничение этого тока для снижения нагрузки на электросеть и пускового оборудования;
- Использование схемы «звезда-треугольник» для поэтапного пуска с начальным подключением обмоток в звезду, а после набора скорости – переключением в треугольник;
- Подключение к трёхфазным сетям с фазным напряжением, превышающим номинальное напряжение обмоток, например, 6 кВ и выше;
- Случаи, когда необходима нейтраль для защиты или для подключения к системам с глухозаземленной нейтралью;
- Двигатели с обмотками, рассчитанными на меньшие напряжения, где звезда обеспечивает безопасность эксплуатации и продлевает срок службы.
Рекомендуется учитывать, что при длительной работе в режиме звезды мощность двигателя снижается примерно до 58% номинальной, поэтому данный способ подходит преимущественно для пусковых режимов или условий пониженной нагрузки.
Соединение обмоток в треугольник: технические характеристики и условия использования
Технические характеристики: при треугольном включении фазное напряжение равно линейному, а фазный ток в √3 раз меньше линейного тока. Это повышает ток обмотки при заданном напряжении, что требует соответствующего сечения проводников и качественной изоляции. Номинальная мощность двигателя при таком соединении достигает максимума, что позволяет использовать данную схему в двигателях с повышенными нагрузками.
Часто встречается в двигателях, рассчитанных на питание от сети с линейным напряжением 380 В, где треугольник обеспечивает соответствие между напряжением сети и параметрами обмоток. При этом сила тока в линиях при нагрузке максимальна, что требует соответствующих мер по защите и выбору аппаратов управления.
Условия использования включают необходимость устойчивой работы при высоких токах нагрузки и обеспечении охлаждения, так как повышенная токовая нагрузка ведет к увеличению тепловыделения в обмотках. Треугольное соединение применяется при запуске двигателей с короткозамкнутым ротором, когда требуется высокий пусковой момент.
Не рекомендуется использовать треугольник для двигателей с низким напряжением питания или при необходимости снижения пускового тока, где более уместно звездное включение. При эксплуатации важно учитывать токовые нагрузки, чтобы избежать перегрева и преждевременного износа изоляции.
Переключение обмоток между звездой и треугольником для регулировки пускового тока
Переключение обмоток статора трехфазного асинхронного двигателя между схемами звезды и треугольника применяется для снижения пускового тока. При включении в звезду напряжение на каждой фазе обмотки уменьшается в √3 раза по сравнению с линейным напряжением сети, что приводит к снижению пускового тока примерно в три раза.
Этот способ целесообразен для двигателей с номинальным напряжением, рассчитанным на треугольник, но оборудованных переключателем для временного включения в звезду при пуске. После разгона ротора до 70–80% от номинальной частоты обмотки переключаются в треугольник для работы на полное напряжение.
Переключение осуществляется при помощи специального переключателя «звезда-треугольник» или соответствующей схемы пускателя с тремя контакторами. Важно соблюдать выдержку времени между этапами переключения, обычно 0,5–1 секунду, чтобы избежать перенапряжений и повреждений обмоток.
Данный метод позволяет уменьшить нагрузку на сеть и снизить механические нагрузки на двигатель и приводимый механизм во время пуска. При этом пусковой момент снижается до 0,58 номинального, что учитывается при выборе данного способа для механизмов с невысокими пусковыми моментами.
Рекомендовано применять переключение «звезда-треугольник» на двигателях мощностью от 5 кВт и выше при питании от сети с ограниченной пропускной способностью или при необходимости уменьшения пусковых токов для предотвращения срабатывания защит.
Подключение обмоток через пускатели и контакторы: схемы и правила монтажа
Для подключения обмоток статора трехфазного асинхронного двигателя применяются магнитные пускатели и контакторы, обеспечивающие надежное коммутационное управление нагрузкой. Основная задача – обеспечить правильное чередование фаз и защиту от перегрузок.
В схемах подключения используют три основных типа контакторов: основной, звезды и треугольника (для пуска с переключением). Контакторы должны соответствовать номинальному току двигателя с учетом пусковых нагрузок, обычно с запасом 25–30%.
При монтаже пускателей требуется использовать силовые кабели с сечением, рассчитанным по току двигателя и длине линии, с обязательным заземлением металлических корпусов и коммутационных аппаратов. Контакты пускателей следует подключать через клеммные колодки для удобства обслуживания.
Схема подключения с переключением «звезда-треугольник» предусматривает наличие двух контакторов, управляющих звездообразным и треугольным включением. Время переключения задается реле времени с точностью до 0,1 секунды, чтобы избежать перегрузок и выбросов тока.
Контакторы должны устанавливаться в сухих, вентилируемых помещениях с температурой от –10 до +40 °C, исключая попадание пыли и влаги. Крепление выполняется на панели или DIN-рейке, при этом расстояния между аппаратами не менее 5 мм для теплоотвода.
При монтаже контролируют правильность соединения фаз по схеме, избегая пересечений и замыканий. Важно проверять исправность управляющих цепей и наличие защиты по току с помощью тепловых реле, выбранных с учетом характеристик двигателя.
Подключение катушек пускателей должно обеспечивать напряжение управления согласно паспортным данным (обычно 220 В или 380 В), с установкой кнопок «Пуск» и «Стоп» на доступных местах для оператора.
Использование двухскоростных включений обмоток для изменения частоты вращения
Наиболее распространены схемы переключения с четырьмя и двумя парами полюсов, что обеспечивает снижение частоты вращения примерно в два раза. Например, двигатель с числом пар полюсов 2 при напряжении 50 Гц имеет синхронную скорость 1500 об/мин, а при переключении на 4 пары – 750 об/мин.
При проектировании двухскоростных двигателей необходимо учитывать токи пуска и нагрузки на электросеть, так как изменение числа пар полюсов влияет на электромагнитные параметры и тепловые режимы.
Применение двухскоростных включений позволяет экономить электроэнергию и расширяет функциональные возможности двигателя без применения частотных преобразователей, что снижает стоимость и упрощает эксплуатацию.
Влияние вариантов включения на параметры пускового момента и токи двигателя
Включение обмоток статора в звезду уменьшает напряжение на каждой фазе обмотки примерно в 1,73 раза по сравнению с включением в треугольник. В результате пусковой ток снижается примерно в 3 раза, что уменьшает нагрузку на электрическую сеть и снижает риск перегрева пускового оборудования. Однако пусковой момент при таком включении уменьшается до 33-35% от максимального значения, доступного при включении в треугольник.
При включении в треугольник обмотки получают полное фазное напряжение, что обеспечивает максимальный пусковой ток и максимальный пусковой момент. Это подходит для ситуаций, когда требуется высокая стартовая нагрузка, но вызывает значительный бросок тока, способный повредить сеть или вызвать срабатывание защит.
Двухскоростные включения с переключением обмоток между последовательным и параллельным соединением фаз позволяют регулировать пусковой ток и момент. При последовательном соединении сопротивление обмоток возрастает, снижая ток и момент, что упрощает плавный пуск и уменьшает пусковые перегрузки. Параллельное соединение увеличивает ток и момент, обеспечивая рабочие параметры двигателя после разгона.
Использование пускателей с переключением обмоток между звездой и треугольником обеспечивает оптимальный баланс: на пуске – сниженный ток и момент, при переходе в треугольник – номинальные характеристики двигателя. Такой способ уменьшает пусковые токи до 60-70% номинальных, а момент при переходе увеличивается до 90-100% номинального.
Выбор варианта включения должен базироваться на анализе нагрузки и характеристиках питающей сети. При тяжелых пусках, связанных с высокими моментами сопротивления, предпочтительно включение в треугольник или двухскоростные схемы. Для уменьшения влияния на сеть и продления срока службы оборудования рекомендуется использовать звезду или схемы с пониженным напряжением на пуске.
Вопрос-ответ:
Как различаются параметры пускового момента и тока при соединении обмоток статора в звезду и треугольник?
Соединение обмоток в звезду приводит к снижению напряжения на каждой фазе до значения, равного фазному напряжению сети, делённому на корень из трёх. Это уменьшает пусковой ток примерно в 3 раза по сравнению с соединением в треугольник, а пусковой момент снижается примерно в 3 раза, так как он пропорционален квадрату напряжения. При соединении в треугольник каждая фаза получает полное линейное напряжение, что обеспечивает максимальный пусковой момент, но и значительно увеличивает пусковые токи. Поэтому выбор варианта соединения зависит от требований к стартовому режиму двигателя и возможности сети обеспечить необходимый ток.
Какие схемы подключения позволяют изменять скорость вращения трехфазного асинхронного двигателя за счет переключения обмоток статора?
Для изменения скорости вращения применяют схемы с двумя группами обмоток или с использованием двухскоростных двигателей, у которых отдельные обмотки подключены так, что изменение их соединения меняет количество пар полюсов. Так, переключение между включением обмоток с разным числом полюсов изменяет синхронную скорость магнитного поля, а значит, и скорость двигателя. В некоторых случаях используют переключение с помощью контакторов, меняя соединение обмоток с последовательного на параллельное, что изменяет токи и магнитное поле, влияющее на скорость вращения.
Какие правила монтажа и подключения обмоток через пускатели и контакторы необходимо соблюдать для надежной работы двигателя?
При монтаже нужно обеспечить правильное маркирование и идентификацию выводов обмоток для корректного подключения по схеме. Пускатели и контакторы должны иметь параметры, соответствующие номинальным токам двигателя и типу включения. Важно соблюдать последовательность включения, чтобы избежать коротких замыканий и перегрузок, а также предусмотреть защиту от перегрева и перегрузки. Контакты пускателей должны быть чистыми и плотно прилегающими, а электрические соединения — надежными, чтобы не возникало искрения и повышения сопротивления в местах соединений. Кроме того, соблюдение правил электробезопасности и правильная прокладка проводов предотвращают возникновение помех и повреждений.
Как переключение обмоток между соединениями «звезда» и «треугольник» влияет на пусковой ток и работу двигателя?
Переключение с соединения «звезда» на «треугольник» применяется для снижения пускового тока при запуске двигателя. В момент запуска обмотки подключают в «звезду», что снижает напряжение на каждой фазе и уменьшает пусковой ток примерно в три раза. После набора необходимой скорости переключают на «треугольник», чтобы обеспечить полное напряжение и нормальную мощность. Такой способ позволяет уменьшить нагрузку на сеть при пуске и избежать больших падений напряжения, сохраняя работоспособность двигателя и оборудования.
В каких случаях предпочтительнее использовать соединение обмоток статора в треугольник вместо звезды?
Соединение в треугольник выбирают, когда необходим максимальный крутящий момент и полная мощность двигателя. Это характерно для нагрузок с высоким стартовым сопротивлением или требующих резкого и мощного запуска, например, компрессоров, насосов или конвейеров. Кроме того, если сеть способна обеспечить высокие пусковые токи без заметного снижения напряжения, то подключение в треугольник предпочтительно. При длительной работе на полной нагрузке также используется соединение треугольник для поддержания оптимальных рабочих параметров двигателя.
Какие существуют основные схемы включения обмоток статора трехфазного асинхронного двигателя и как они влияют на работу двигателя?
Основные схемы включения обмоток статора трехфазного асинхронного двигателя — это соединение в звезду и соединение в треугольник. При соединении в звезду к каждой обмотке прикладывается напряжение, равное линейному напряжению, делённому на корень из трёх, что снижает пусковой ток и момент. Соединение в треугольник обеспечивает подачу полного линейного напряжения на обмотки, увеличивая пусковой момент и ток. Выбор схемы влияет на характеристики запуска и работу двигателя под нагрузкой: звезда предпочтительна для снижения пускового тока, треугольник — для достижения максимальной мощности при нормальной работе.
Как переключение обмоток между соединениями «звезда» и «треугольник» влияет на пусковые параметры двигателя и его защиту?
Переключение обмоток с «звезда» на «треугольник» используют для уменьшения пускового тока и плавного запуска двигателя. На стадии пуска двигатель подключают в звезду, что снижает напряжение на каждой обмотке и, соответственно, ток и момент. После набора определённой скорости переключают на треугольник, где обмотки получают полное напряжение, позволяя двигателю работать с номинальной мощностью. Такая схема снижает нагрузку на электросеть и уменьшает вероятность срабатывания защитных устройств из-за больших пусковых токов.
