Нарушение регулировки кулисы КПП на автомобиле Ока приводит к затрудненному включению передач, самопроизвольным выбиваниям и излишним люфтам рычага. Учитывая особенности конструкции трансмиссии ВАЗ-1111, даже незначительное отклонение от заводских параметров может значительно снизить точность переключений. Кулиса связана с механизмом выбора передач посредством системы тяг и шарниров, где критически важна точность установки каждой из осей.
Для корректной регулировки необходимо зафиксировать рычаг КПП в нейтральном положении и убедиться, что упор рычага находится в строго вертикальной плоскости. Основное внимание следует уделить положению тяги переключения: она должна быть отцентрирована так, чтобы при включении третьей передачи рычаг не смещался влево или вправо. Использование шаблона или фиксатора по заводской инструкции значительно упрощает задачу, особенно при замене резиновых втулок или после демонтажа коробки.
После регулировки требуется провести проверку: при заглушенном двигателе последовательно включаются все передачи с небольшим усилием и без заеданий. Особое внимание уделяется включению задней передачи – она должна включаться чётко, без скрежета. Если наблюдаются трудности, необходимо повторно проверить симметрию положения тяг и шарнирных соединений, а также износ втулок крепления кулисы к кузову. Даже минимальный люфт в этих элементах способен нарушить геометрию всего механизма.
Подготовка автомобиля Ока к регулировке кулисы
Установите автомобиль Ока на ровную площадку с твёрдым покрытием. Заблокируйте задние колёса противооткатными упорами. Поднимите переднюю часть автомобиля с помощью домкрата и зафиксируйте на надёжных опорах. Отключите аккумуляторную батарею, чтобы исключить случайное замыкание при работе в моторном отсеке.
Снимите пластиковую накладку центрального тоннеля, чтобы обеспечить доступ к механизму кулисы из салона. Для этого открутите крепёжные винты с обеих сторон и аккуратно отсоедините накладку. Очистите зону вокруг кулисы от грязи и пыли, используя сжатый воздух или щётку, чтобы предотвратить попадание мусора в шарнирные соединения.
Снизу автомобиля найдите тягу переключения передач, идущую от кулисы к коробке передач. Проверьте состояние резинометаллических втулок и шарниров: люфты или повреждения недопустимы – при наличии дефектов замените детали до начала регулировки.
Ослабьте болт фиксации тяги кулисы на валу выбора передач. Используйте ключ на 13 мм для ослабления хомута, но не снимайте его полностью – необходимо лишь обеспечить возможность поворота тяги при регулировке.
Убедитесь, что рычаг переключения передач установлен в нейтральное положение, а вал выбора передач на КПП также находится в среднем положении. Для точной фиксации используйте ограничительный штифт или подходящий стержень диаметром 4 мм, вставленный в технологическое отверстие на корпусе кулисы.
Необходимые инструменты и материалы для работы с кулисой
Для точной регулировки кулисы КПП на автомобиле Ока потребуется минимальный, но строго определённый набор инструментов:
1. Набор ключей: Гаечные ключи на 10, 13 и 17 мм. Основные узлы крепления кулисы фиксируются именно этими размерами.
2. Трещотка с головками: Головки на 10 и 13 мм для быстрой разборки креплений в труднодоступных местах.
3. Удлинитель для трещотки: Обеспечивает доступ к гайкам и болтам, скрытым в нишах моторного отсека и под автомобилем.
4. Отвёртки: Плоская и крестовая. Используются для демонтажа элементов облицовки и фиксации защитных кожухов.
5. Монтажная лопатка или рычаг: Помогает поддевать и выставлять тягу кулисы в нужное положение без деформации деталей.
6. Маркер или корректирующий карандаш: Для нанесения меток на элементы кулисы перед началом регулировки, что позволяет контролировать изменения.
7. Смазка: Литиевая или силиконовая смазка для обработки шарниров и трущихся элементов после регулировки.
8. Домкрат и опоры: Требуются для безопасного подъёма автомобиля, если доступ к элементам кулисы осуществляется снизу.
9. Перчатки и ветошь: Перчатки защищают руки от загрязнений и травм, ветошь используется для удаления старой смазки и грязи.
Все инструменты должны быть технически исправны, а рабочее место – чистым и хорошо освещённым.

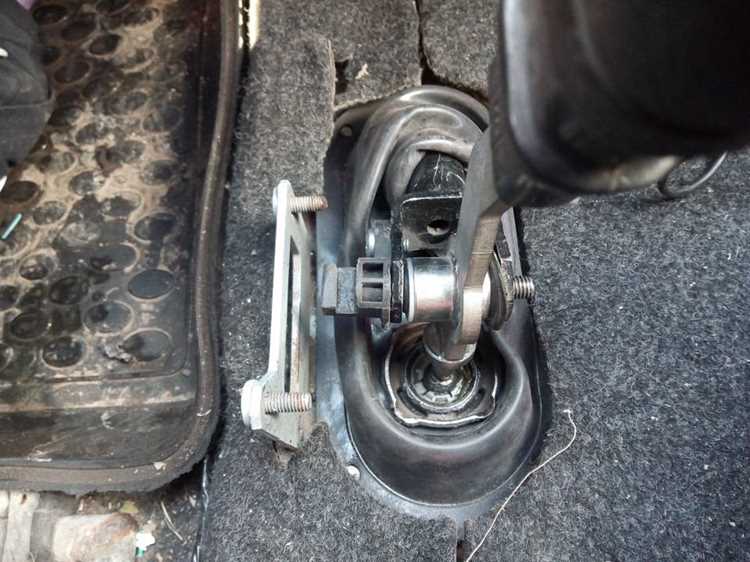

Как получить доступ к механизму кулисы на автомобиле Ока
Открутите четыре винта крепления декоративной накладки тоннеля пола, используя крестовую отвертку. Поднимите накладку и аккуратно уберите её в сторону.
Отсоедините ковролин, закрывающий центральную часть пола. При необходимости срежьте герметик или уплотнитель ножом, чтобы не повредить покрытие.
Освободите резиновый защитный кожух кулисы, сняв фиксирующее кольцо или пружинный зажим. Снимите кожух, обеспечив доступ к тягам и основанию механизма.
Проверьте состояние крепёжных болтов и фиксаторов тяг переключения. При наличии загрязнений удалите пыль и смазку ветошью, смоченной в уайт-спирите.
Для удобства дальнейшей регулировки зафиксируйте рычаг переключения в нейтральном положении с помощью внешнего упора или помощника в салоне.
Проверка состояния тяг и втулок перед регулировкой
Перед началом регулировки кулисы КПП на автомобиле Ока необходимо исключить люфты и износ в механических элементах привода. В первую очередь проверяются тяги и втулки, так как они напрямую влияют на точность переключения передач.
- Оценить состояние пластиковой втулки на рычаге выбора передач. При наличии трещин, деформации или повышенного люфта втулку заменить.
- Проверить шарнирные соединения тяг. При наличии люфта более 1 мм или признаков коррозии следует заменить шарниры или втулки.
- Осмотреть соединение тяг с рычагом КПП и коробкой. Все стопорные кольца и шайбы должны быть на месте, отсутствовать следы проворота или смещения.
- При помощи штангенциркуля измерить диаметр металлических осей шарниров. Износ более 0,3 мм от номинала требует замены деталей.
- Проверить подвижность тяг вручную. Движение должно быть свободным, без заеданий и перекосов.
- Оценить состояние креплений тяг к кузову. Ослабленные или деформированные крепежные элементы подлежат замене.
Регулировка кулисы без устранения вышеуказанных дефектов не даст устойчивого результата. Все элементы привода должны быть исправны и жестко закреплены.
Порядок ослабления и фиксации элементов кулисы
Перед началом работ необходимо обеспечить доступ к механизму переключения передач снизу автомобиля. Для этого поддомкратьте заднюю часть машины и установите её на надёжные опоры. Снимите защиту картера, если она мешает доступу.
Ослабьте фиксирующие болты хомута тяги кулисы на выходе из салона. Используйте ключ на 13 мм. Не выкручивайте болты полностью – достаточно обеспечить свободное перемещение тяги относительно штока коробки передач.
Следующим этапом ослабьте гайку крепления направляющей втулки кулисы к кузову. Применяется ключ на 17 мм. После ослабления втулка должна свободно перемещаться в продольном направлении, не выпадая из посадочного места.
Зафиксируйте рычаг переключения передач в нейтральном положении, при этом рычаг должен находиться строго вертикально. Для этого можно использовать деревянный клин или специальное фиксирующее приспособление.
Совместите отверстие фиксатора на корпусе кулисы с ответным отверстием на шарнире. Вставьте фиксирующий штифт (можно использовать подходящий по диаметру болт или сверло).
После точной регулировки и совмещения всех компонентов зафиксируйте хомут тяги, затянув болты с усилием 20 Н·м. Убедитесь, что после затяжки тяга не имеет люфтов и не проворачивается.
Затем затяните гайку направляющей втулки кулисы, усилие затяжки – 25 Н·м. Контролируйте, чтобы втулка не перекосилась при затяжке и не возникло зажима в её перемещении.
Проверьте ход рычага и включение всех передач без усилий и заеданий. При необходимости повторите регулировку с корректировкой положения тяги или втулки.
Настройка нейтрального положения рычага переключения
Для точной настройки нейтрального положения рычага КПП на автомобиле Ока необходимо обеспечить его строго вертикальное положение при отсутствии включённой передачи. Смещение от центра приводит к ошибкам при включении передач и преждевременному износу механизма.
- Открутите гайку крепления кулисы к штоку выбора передач ключом на 13, обеспечив подвижность соединения.
- Установите рычаг в строго вертикальное положение относительно основания кузова, используя уровень или отвес.
- Сместите кулису таким образом, чтобы в нейтральной позиции шток КПП был зафиксирован по центру по оси продольного перемещения – это можно проверить лёгким нажатием рычага влево и вправо, убедившись в равномерности люфта.
- Затяните гайку крепления кулисы с усилием 18–22 Н·м, избегая перекоса.
- Проверьте включение всех передач без запуска двигателя. Рычаг должен легко переходить в каждую из позиций без заеданий.
При необходимости повторите процедуру с небольшим смещением кулисы до достижения симметричного хода влево и вправо от нейтральной позиции.
Проверка включения всех передач после регулировки
После регулировки кулисы КПП на автомобиле Ока необходимо убедиться в корректной работе всех пяти передач и заднего хода. Проверку выполняют при заглушенном двигателе, затем повторяют на заведённом двигателе с выжатым сцеплением.
В нейтральном положении рычаг должен находиться строго по центру, без отклонения влево или вправо. При перемещении в каждое положение не должно ощущаться сопротивления, затирания или «провалов».
| Передача | Положение рычага | Признаки корректного включения |
|---|---|---|
| 1-я | Влево и вперёд | Чёткий вход, отсутствует люфт, нет усилия при включении |
| 2-я | Влево и назад | Плавное переключение, рычаг не задевает пластик консоли |
| 3-я | Прямо вперёд | Минимальный ход рычага по горизонтали, фиксация без щелчков |
| 4-я | Прямо назад | Нет самопроизвольного возврата в нейтраль |
| 5-я | Вправо и вперёд | Не требует усилий, отсутствует провал рычага |
| Задняя | Вправо и назад (при подъёме блокиратора) | Включается с характерным щелчком, без скрежета |
Если хотя бы одна передача не включается чётко, регулировку следует повторить, уделяя внимание положению тяги на выходе из шарнира и затяжке крепёжных элементов. Пренебрежение точной настройкой приведёт к ускоренному износу синхронизаторов и затруднённому переключению в движении.

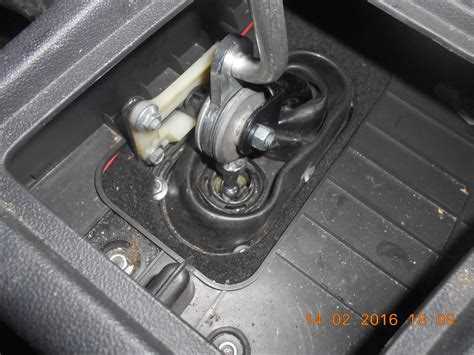

Типичные ошибки при регулировке кулисы и способы их устранения
Неправильное положение рычага в нейтральном положении. Частая ошибка – установка рычага не по центру хода. Это приводит к затруднённому включению первой и задней передач. Для устранения необходимо зафиксировать рычаг в строго вертикальном положении перед затягиванием хомута на штоке выбора передач.
Смещение оси кулисы относительно оси коробки передач. При перекосе возникает «поиск» нужной передачи и невозможность чёткого включения. Причина – неравномерная затяжка крепёжных болтов. Следует ослабить крепления, выровнять ось кулисы параллельно корпусу КПП и затянуть болты равномерно, контролируя положение вручную.
Недостаточное натяжение или люфт в приводе кулисы. Люфты в пластиковых втулках, наконечниках или растянутая тяга нарушают передачу усилия. Необходимо заменить изношенные элементы, проверить плотность соединений и отсутствие продольного хода в тяге более 1 мм.
Игнорирование зазора между вилкой выбора и штоком. Если зазор слишком мал, передачи могут самопроизвольно выключаться. Допустимый зазор – 0,3–0,5 мм. Регулировка осуществляется подбором шайб или заменой упора.
Регулировка кулисы без предварительной диагностики КПП. При износе синхронизаторов или вилок даже точная настройка не обеспечит стабильную работу. В таких случаях необходим частичный или полный ремонт коробки, иначе регулировка будет бесполезной.
