Автомагнитолу можно использовать как полноценное аудиоустройство в домашних условиях, если правильно организовать питание и подключение. Основное требование – стабильный источник постоянного напряжения 12 В с током не менее 5 А. Большинство штатных автомагнитол потребляют от 2 до 5 ампер, а при подключении сабвуфера или внешнего усилителя ток может возрасти до 10 А и выше.

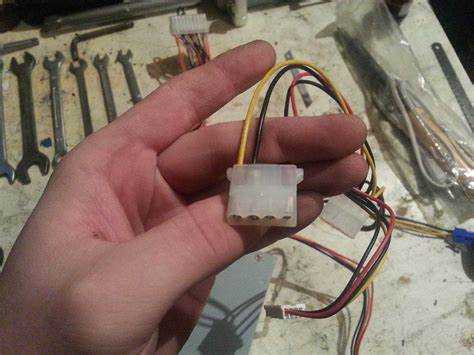

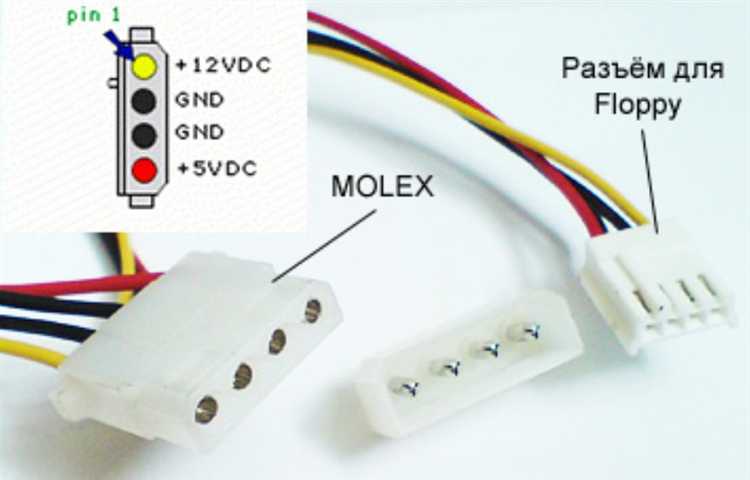

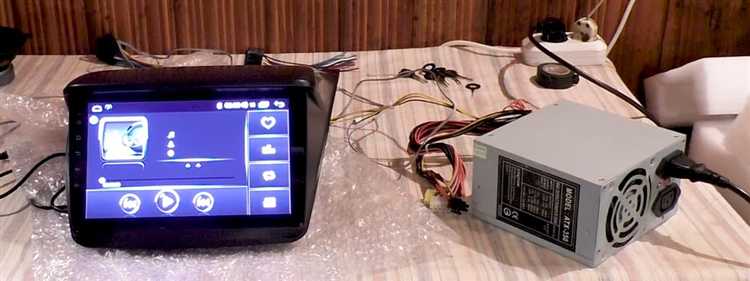

Наиболее подходящий вариант – блок питания с выходом 12 В и защитой от перегрузки. Подойдут компьютерные блоки питания формата ATX, зарядные станции для автомобильных аккумуляторов, а также импульсные адаптеры с нужными параметрами. Необходима проверка стабильности выходного напряжения под нагрузкой. Колебания свыше ±0.5 В могут вызывать отключение магнитолы или искажение звука.
Подключение осуществляется через силовые провода: жёлтый – постоянное питание 12 В, красный – зажигание (также 12 В, активируется одновременно с жёлтым), чёрный – масса. Оба плюсовых провода необходимо соединить вместе и подключить к выходу блока питания, а чёрный – к его минусу. Для подключения динамиков используют стандартные выходы на корпусе устройства. При отсутствии внешней антенны рекомендуется подключить провод антенны к общему минусу через резистор 10 кОм, чтобы избежать помех.
Провода следует обжать клеммами или спаять, изоляция обязательна. Категорически не рекомендуется использовать тонкие провода и временные скрутки – они могут перегреваться и стать причиной короткого замыкания. Все соединения должны быть проверены мультиметром перед включением блока питания. Начальная проверка осуществляется на минимальной громкости и без нагрузки по выходам, чтобы исключить перегрузку блока питания или повреждение магнитолы.
Выбор подходящего блока питания по току и напряжению
Автомагнитолы рассчитаны на питание от бортовой сети автомобиля с номинальным напряжением 12 В. При подключении в домашних условиях необходимо использовать блок питания, стабильно выдающий это напряжение. Допустимое отклонение – не более ±5%, иначе возрастает риск перегрева или сбоев в работе.
По току ориентируются на максимальное потребление магнитолы, указанное в техническом паспорте. Для простых моделей оно может составлять 3–5 А, для устройств с внешним усилителем и активным сабвуфером – до 10 А и выше. Блок питания должен обеспечивать необходимый ток с запасом не менее 20%, чтобы избежать работы на пределе. Например, если магнитола потребляет до 6 А, блок питания должен быть рассчитан минимум на 7–8 А.
Импульсные блоки питания предпочтительнее по сравнению с трансформаторными – они компактнее и устойчивее к перепадам напряжения в сети. Обязательно наличие защиты от короткого замыкания и перегрева. Разъёмы желательно подбирать под винтовое соединение или клеммную колодку для надежного контакта. При использовании китайских универсальных блоков стоит проверять реальные характеристики мультиметром: заявленные параметры нередко завышены.
Категорически не рекомендуется использовать зарядные устройства от ноутбуков, гальванические блоки или адаптеры неизвестного происхождения – нестабильное напряжение может повредить электронику магнитолы. Правильно подобранный блок питания обеспечивает стабильную работу устройства без сбоев и перегрева.
Подключение проводов питания и зажигания к блоку
Для работы автомагнитолы дома необходимо правильно подключить два основных провода: красный (ACC) и жёлтый (BATT). Красный отвечает за питание при включении зажигания, жёлтый – за постоянное питание. Оба провода подключаются к блоку питания, но с учётом разницы их назначения.
Жёлтый провод подключается к выходу блока питания напрямую, так как он должен получать напряжение 12 В постоянно. Это обеспечивает сохранение настроек магнитолы и памяти радиостанций.
Красный провод подключается к тому же выходу, но через отдельный выключатель. Это позволяет имитировать включение и выключение зажигания. При подаче питания на красный провод магнитола включается, при разрыве – отключается. Использование тумблера или кнопки с фиксацией упрощает управление.
Оба провода следует подключать к положительной клемме блока питания. Минусовой (чёрный) провод автомагнитолы соединяется с отрицательной клеммой блока. Контакты необходимо изолировать термоусадкой или изолентой, исключая короткие замыкания.
При использовании импульсного блока питания важно избегать перегрузки. Рекомендуется выбирать блок с запасом по току не менее 1,5 А на каждые 10 Вт номинальной мощности магнитолы.
Организация аудиовыхода на домашние колонки
Большинство автомагнитол оснащены четырьмя выходами на динамики с номинальным сопротивлением 4 Ом и мощностью до 20–50 Вт на канал. Подключать домашние колонки напрямую к этим выходам допустимо только при совпадении параметров сопротивления. Если сопротивление колонок выше (например, 6 или 8 Ом), это не опасно для устройства, но выходная мощность снизится.
Для подключения используются стандартные акустические пары проводов, где каждая пара соответствует одному каналу: передний левый, передний правый, задний левый, задний правый. Цветовая маркировка проводов в магнитоле указывается в её документации, чаще всего это:
| Белый и белый с чёрной полосой | Передний левый канал |
| Серый и серый с чёрной полосой | Передний правый канал |
| Зелёный и зелёный с чёрной полосой | Задний левый канал |
| Фиолетовый и фиолетовый с чёрной полосой | Задний правый канал |

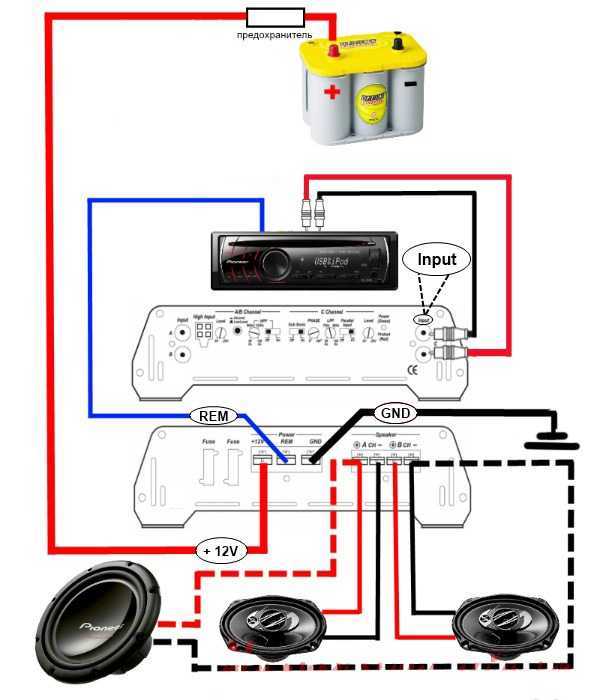

Если используются пассивные колонки с сопротивлением 8 Ом и недостаточной чувствительностью, громкость может оказаться низкой. В этом случае рационально применить внешний усилитель, подключив его к линейным выходам автомагнитолы (если они есть). Такие выходы обозначаются как RCA (обычно пара разъёмов – красный и белый).
При отсутствии линейных выходов можно использовать переходник с высокого уровня сигнала на линейный (high-to-low level converter). Он подключается к акустическим выходам магнитолы и позволяет подавать сигнал на внешний усилитель без искажений.
Допускается также использование активных компьютерных колонок с собственным усилителем. В этом случае выход автомагнитолы подключается напрямую к линейному входу колонок через RCA-кабель или переходник RCA–3.5 мм, в зависимости от разъёма на акустике.
Все соединения должны быть надёжно заизолированы. При длинных проводах желательно использовать акустический кабель сечением от 1,5 мм² для минимизации потерь. Особое внимание стоит уделить фазировке: при неправильном подключении колонок фазы могут не совпасть, что приведёт к потере низких частот.
Обеспечение вентиляции и охлаждения магнитолы
При работе в стационарных условиях автомагнитола может перегреваться из-за отсутствия естественной вентиляции, характерной для автомобиля. Особенно это актуально при длительном прослушивании на высокой громкости или при подключении внешних усилителей. Перегрев увеличивает риск выхода из строя выходных каскадов и блока питания.
Размещать устройство следует на открытой поверхности, не в нишах или закрытых ящиках. Минимальное расстояние от корпуса до ближайших поверхностей – не менее 5 см с каждой стороны. Нижняя часть корпуса, как правило, не нуждается в зазоре, но верхняя и задняя зоны должны оставаться свободными для отвода тепла.
Если магнитола заметно греется, рекомендуется установка пассивного радиатора на верхнюю часть корпуса. Для моделей с внешним усилителем или встроенным усилителем класса AB оправдан монтаж 12-вольтового вентилятора. Используются стандартные компьютерные кулеры 80–120 мм, подключённые через стабилизатор напряжения на 9–10 В для снижения шума.
Кулер размещают так, чтобы он выдувал тёплый воздух вверх или назад. Обдув корпуса должен быть направлен не на лицевую панель, а на зону с отверстиями охлаждения. При монтаже важно исключить вибрацию – вентилятор крепится на резиновые демпферы или через мягкие прокладки.
Желательно предусмотреть термоконтроль. Устанавливается термодатчик с порогом включения 45–50 °C, чтобы вентилятор не работал постоянно. Подходят готовые модули на основе термореле или самодельные решения на LM35 и транзисторе.
Без вентиляции нагрев может превышать 70 °C, особенно при закрытом корпусе и подключении акустики с низким сопротивлением. Это приводит к деградации пайки и снижению ресурса компонентов. Своевременная организация охлаждения позволяет избежать сбоев и продлить срок службы оборудования.
Проверка работоспособности и устранение шумов
После подключения автомагнитолы к блоку питания необходимо убедиться в её стабильной работе и отсутствии паразитных шумов в аудиотракте. Последовательность действий:
- Подключите акустические системы или наушники к выходам магнитолы.
- Включите питание, удерживая кнопку включения, если требуется.
- Проверьте реакцию на нажатия кнопок, работу дисплея, подсветки и переключение режимов.
- Вставьте флешку, диск или подключите AUX – проверьте воспроизведение звука на всех источниках.
Если слышны фоновый гул, щелчки или искажения, причиной может быть нестабильное питание, неправильное заземление или наводки. Рекомендации по устранению:
- Используйте блок питания с достаточным током (с запасом 20–30%) и минимальными пульсациями.
- Проверьте контакт GND – он должен быть надёжно соединён с минусом блока питания, а не просто касаться корпуса.
- Изолируйте аудиокабели от силовых проводов, избегайте параллельной прокладки.
- Если используется AUX, примените экранированный кабель с ферритовыми фильтрами на концах.
- При постоянных помехах – установите пассивный гальванический изолятор на линейный выход.
Дополнительно можно проверить уровень шумов с помощью приложения-шумомера на смартфоне, подключив его через AUX. Это поможет сравнить фоновый уровень с и без нагрузки. Любые шумы, усиливающиеся при изменении оборотов блока питания вентилятора – признак плохой фильтрации или нестабильного тока.
Меры безопасности при подключении и эксплуатации
Используйте блок питания с выходным напряжением 12 В и током не менее 10 А, чтобы избежать перегрева и нестабильной работы магнитолы.
Перед подключением отключите питание блока и магнитолы. Проверьте целостность и правильность изоляции проводов, чтобы исключить короткое замыкание.
Заземление – обязательный этап. Корпус магнитолы должен быть надежно заземлен, чтобы предотвратить электрические разряды и снизить уровень помех.
При подключении соблюдайте полярность питания: красный провод – +12 В, черный – масса. Перепутывание полярности может вывести устройство из строя.
Используйте предохранитель на питающем проводе, рассчитанный на ток с небольшим запасом (например, 15 А), для защиты от короткого замыкания и перегрузок.
Обеспечьте достаточное охлаждение блока питания и магнитолы – избегайте размещения в замкнутом пространстве без вентиляции.
Не подключайте магнитолу к сетям переменного тока без соответствующих преобразователей и стабилизаторов напряжения.
Во время эксплуатации избегайте попадания влаги и пыли внутрь устройства – это снижает риск коротких замыканий и коррозии контактов.
Регулярно проверяйте контакты на предмет окисления и надежности крепления, особенно если система используется длительное время вне автомобиля.
При появлении запаха горелой изоляции, искр, сильного нагрева или посторонних звуков немедленно отключите питание и проведите диагностику.
Вопрос-ответ:
Как выбрать блок питания для подключения автомагнитолы дома?
Для подключения автомагнитолы требуется блок питания с выходным напряжением 12 В и током, который превышает максимальное потребление устройства. Обычно магнитолы потребляют от 5 до 10 ампер, поэтому лучше взять блок с запасом по току — например, на 12–15 А. Важно убедиться, что блок питания стабилизирован и имеет защиту от короткого замыкания и перегрузок, чтобы избежать повреждений магнитолы и самого блока. Также нужно проверить, что напряжение на выходе не имеет сильных пульсаций — это влияет на качество звука и стабильность работы.
Как правильно подключить провода питания и зажигания автомагнитолы к блоку питания?
Для питания автомагнитолы от блока нужно подключить провод «плюс» (обычно красный) к положительному выводу блока питания, а «минус» (черный) — к его отрицательному выводу. Провод зажигания (желтый) отвечает за включение магнитолы и также подключается к положительному выводу блока, но через выключатель или кнопку, чтобы можно было контролировать подачу питания. Чтобы избежать проблем, контакты стоит надежно заизолировать, а соединения сделать с помощью пайки или специальных клемм. При подключении важно соблюдать полярность — перепутанный плюс и минус могут привести к выходу магнитолы из строя.
Нужно ли обеспечивать дополнительное охлаждение автомагнитолы при работе от блока питания дома?
Автомагнитолы рассчитаны на работу в автомобиле с естественным воздушным потоком, поэтому при использовании дома вентиляция становится важнее. Если магнитола работает долго или при высокой громкости, корпус может нагреваться. Для предотвращения перегрева следует установить устройство в хорошо проветриваемом месте, избегать закрытых шкафов или тесных углублений. При необходимости можно дополнительно поставить небольшой вентилятор, который будет подавать воздух на корпус, чтобы снизить температуру и продлить срок службы оборудования.
Почему при подключении автомагнитолы к блоку питания возникают шумы и как их убрать?
Шумы могут появляться из-за помех в питании, плохого заземления или неправильного подключения. Часто причина — нестабильное напряжение или наводки от других электроприборов. Для снижения шумов рекомендуется использовать фильтры питания или дроссели, обеспечить надежное заземление магнитолы и блока питания, а также минимизировать длину и перекрестное прохождение аудиокабелей с силовыми проводами. Иногда помогает добавление конденсаторов по питанию для сглаживания пульсаций. Если шум сохраняется, стоит проверить состояние и качество соединений, а также использовать экранированные кабели для аудиосигнала.
