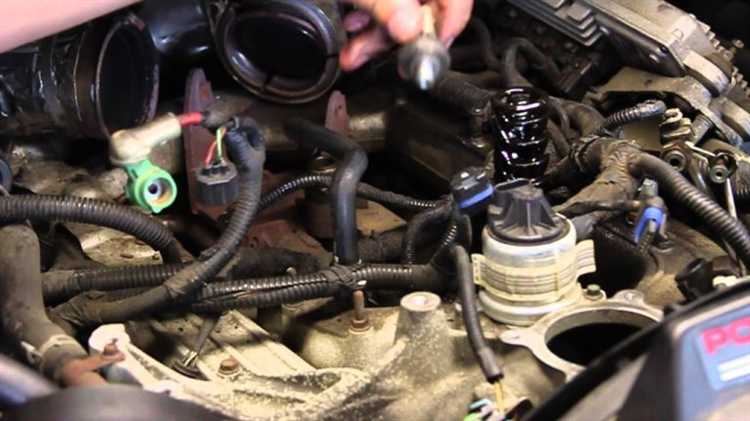

Как подсоединить датчик давления масла

Датчик давления масла фиксирует текущие значения давления в смазочной системе и передаёт их на приборную панель или управляющий блок. Его установка требуется как при замене штатного устройства, так и при монтаже дополнительного датчика в двигателях без штатного контроля давления. От правильного подключения зависит точность показаний и своевременность предупреждения о потере давления.

Перед началом работ необходимо определить тип резьбы на посадочном месте. В большинстве случаев используется резьба M10x1 или 1/8″ NPT. Подключение требует герметизации, но недопустимо использование фум-ленты – она может попасть внутрь системы. Рекомендуется применять анаэробный герметик, совместимый с маслом и высокими температурами.

Монтаж выполняется только на заглушенном двигателе. После подключения необходимо проверить герметичность соединения, подать питание и убедиться в корректной работе датчика: при выключенном двигателе давление должно быть нулевым, при запуске – подняться до номинального значения (в среднем 1,5–5 бар в зависимости от двигателя и режима работы).

Выбор подходящего датчика давления масла по характеристикам двигателя

При подборе датчика давления масла необходимо учитывать диапазон рабочих давлений, установленный производителем двигателя. Для бензиновых двигателей легковых автомобилей типичное рабочее давление масла находится в пределах 2–5 бар на прогретом моторе. В дизельных двигателях это значение может достигать 6–8 бар, особенно в моторах с турбонаддувом.

Датчик должен иметь диапазон измерения, соответствующий максимальному давлению в системе смазки с запасом не менее 20–30 %. Например, если максимальное давление достигает 6 бар, датчик должен быть рассчитан как минимум на 8 бар. Это исключает искажение данных при пиковой нагрузке и предотвращает выход устройства из строя.

Не менее важно учитывать тип выходного сигнала. Для аналоговых датчиков это может быть изменение сопротивления (резистивные модели) или напряжения (например, 0–5 В). Современные системы с ЭБУ требуют совместимости с конкретным типом сигнала. Перед покупкой необходимо сверить технические характеристики датчика с параметрами входа контроллера.

Резьба корпуса также подбирается в соответствии с посадочным местом в блоке двигателя. Наиболее распространённые типоразмеры: М10×1, М12×1.5, 1/8″ NPT. Неправильно выбранная резьба приведёт к неплотному соединению или невозможности монтажа.

Если двигатель оборудован системой самодиагностики (OBD), следует выбирать датчики, сертифицированные для использования в таких системах, с точностью измерения не хуже ±2 % в диапазоне рабочих давлений. Это исключает ошибки в интерпретации данных и ложные срабатывания сигнальных ламп на приборной панели.

Температурный диапазон работы датчика должен перекрывать условия эксплуатации двигателя. Стандартные значения: от –40 °C до +125 °C. В условиях перегрева двигателя или работы в жарком климате желательно выбирать датчики, выдерживающие до +150 °C.

Для двигателей, используемых в спортивных или грузовых целях, предпочтительны датчики с повышенной виброустойчивостью и влагозащитой класса не ниже IP67. Это гарантирует стабильную работу в условиях постоянной вибрации и попадания масла или воды на корпус устройства.

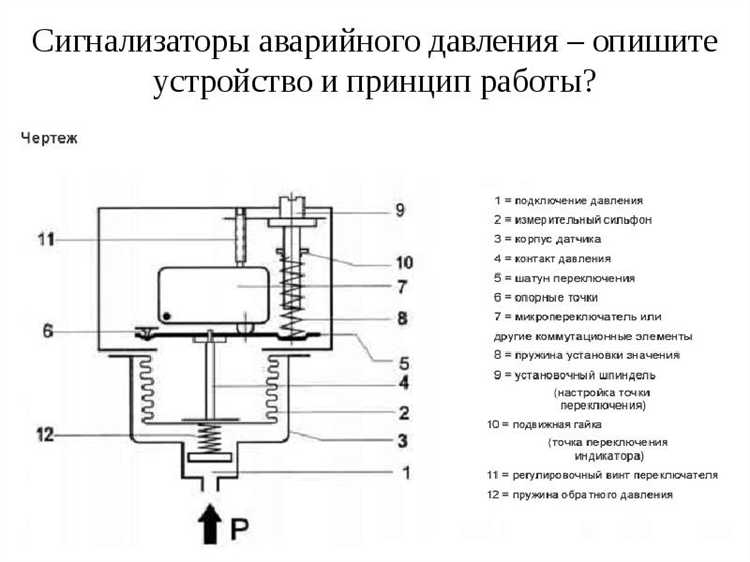

Расположение штатного посадочного места под датчик на блоке двигателя

Штатное посадочное место под датчик давления масла располагается на корпусе двигателя, как правило, в нижней части блока, рядом с масляным фильтром или неподалёку от масляного канала. Точное положение зависит от конкретной модели двигателя и его конструкции. Например, на большинстве рядных бензиновых двигателей ВАЗ резьбовое отверстие под датчик находится в задней части блока цилиндров, ближе к маховику.

Посадочное место представляет собой резьбовое отверстие, выполненное непосредственно в теле блока. Резьба чаще всего метрическая, размером M14×1.5 или M12×1.5. Перед установкой датчика необходимо проверить чистоту резьбы и отсутствие следов герметика или металлической стружки. Нарушения герметичности на этом участке приводят к утечке масла и ложным показаниям прибора.

У дизельных двигателей, особенно с турбонаддувом, точка подключения может быть расположена ближе к передней части блока, и в ряде случаев закрыта теплоизоляционным кожухом. В таких случаях для доступа требуется частичная разборка навесного оборудования или снятие защитных элементов.

Некоторые двигатели имеют дополнительные глухие резьбовые отверстия, предусмотренные под установку вторичных датчиков – например, при переходе с контрольной лампы на стрелочный указатель. Эти отверстия также располагаются в зонах, обеспечивающих стабильное давление масла – вблизи главного магистрального канала.

При отсутствии информации в сервисной документации целесообразно визуально обследовать блок цилиндров со стороны масляного фильтра, стартера и привода масляного насоса – именно в этих зонах чаще всего находятся стандартные точки подключения. Дополнительно можно использовать схему смазочной системы конкретного двигателя для точной локализации места установки.

Подбор и установка переходников при отсутствии резьбы нужного типа

Если резьба посадочного отверстия на блоке двигателя не совпадает с резьбой корпуса устанавливаемого датчика давления масла, необходимо использовать переходник. Подбор подходящего элемента зависит от типа резьбы на блоке и на датчике, а также от рабочей среды и допустимого давления.

Наиболее распространённые типы резьб:

• M10x1,0 и M12x1,5 – применяются в большинстве отечественных автомобилей;
• 1/8″ NPT и 1/4″ NPT – часто встречаются на импортных датчиках;
• M14x1,5 и M16x1,5 – используются на некоторых дизельных моторах и модификациях блоков;
• Резьба BSP (G1/8, G1/4) – встречается на оборудовании европейского производства.

Перед покупкой переходника необходимо точно измерить резьбу отверстия на блоке с помощью резьбомера или сравнив с эталонной гайкой. Если нет уверенности, лучше демонтировать штатный датчик (если он установлен) и использовать его в качестве образца при подборе переходника в магазине автокомпонентов.

Рекомендуется использовать латунные или стальные переходники, рассчитанные на давление не ниже 10 бар. Алюминиевые изделия не подходят для эксплуатации в условиях повышенных температур и давления.

Этапы установки переходника:

1. Очистить резьбовое отверстие на блоке двигателя от остатков масла, герметика и загрязнений.
2. Нанести герметик, устойчивый к маслу и высоким температурам (например, Loctite 577 или аналог), на наружную резьбу переходника.
3. Вкрутить переходник вручную до упора, затем затянуть ключом, не превышая рекомендуемый момент (обычно 15–25 Н·м для латунных изделий).
4. Подождать не менее 30 минут до нанесения давления в системе, если используется анаэробный герметик.
5. Установить датчик в переходник с использованием уплотнительного кольца или герметика, если это предусмотрено конструкцией.

После установки необходимо проконтролировать отсутствие утечек при первом запуске двигателя. При обнаружении подтеков следует повторить установку с новым герметиком или заменить переходник, если резьба повреждена.

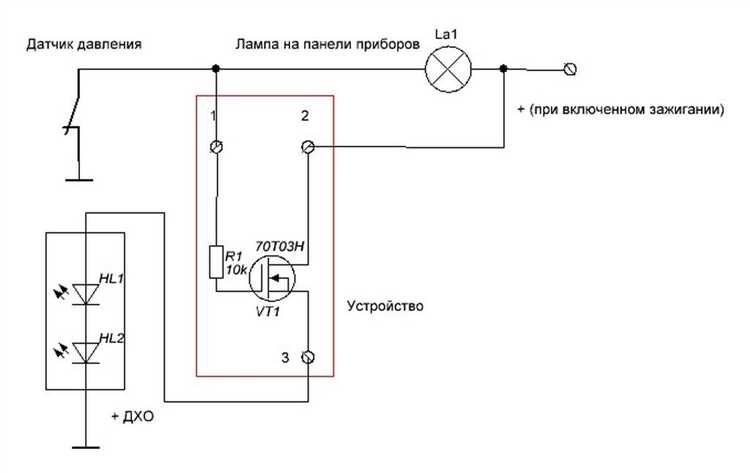

Подключение проводки к штатной или дополнительной приборной панели

Перед подключением проводки необходимо определить тип выходного сигнала с датчика: аналоговый (напряжение или сопротивление) или цифровой (импульсный, по шине CAN). От этого зависит способ интеграции с приборной панелью.

Если используется штатная панель, требуется найти на ней вход, соответствующий давлению масла. У большинства автомобилей это контакт, идущий от блока управления двигателем или напрямую от датчика. На панели часто обозначается как «OIL» или имеет пиктограмму маслёнки. Проверить сигнал можно мультиметром при включенном зажигании.

Для подключения к дополнительному указателю давления масла прокладывается отдельный провод от датчика к прибору. При аналоговом датчике необходимо использовать экранированный кабель, чтобы избежать помех. Питание прибора подаётся от зажигания, масса – на корпус автомобиля. Подсветку подключают к цепи габаритов.

Если устанавливается электронный цифровой датчик с интерфейсом CAN, его выход можно интегрировать в цифровую приборную панель с поддержкой соответствующего протокола. При отсутствии такой поддержки потребуется преобразователь сигнала или внешний контроллер с дисплеем.

Провода фиксируются с зазором от движущихся элементов и горячих поверхностей. Все соединения герметизируются термоусадкой или изолентой, разъёмы – с защитой от влаги. После завершения подключения необходимо провести проверку: включить зажигание и убедиться, что прибор корректно отображает данные. При наличии ошибок – перепроверить цепь питания и сигнальный провод.

Проверка герметичности соединения датчика с корпусом двигателя

После установки датчика давления масла необходимо убедиться в герметичности резьбового соединения. Даже незначительная утечка масла на этом участке способна привести к постепенной потере давления в системе и загрязнению моторного отсека.

Проверку выполняют на полностью собранном и работающем двигателе. Перед запуском нужно обезжирить участок вокруг резьбы с помощью ацетона или спирта, чтобы устранить следы ранее попавшего масла. Это позволит точно определить наличие новых подтеков.

Двигатель запускают и дают поработать на холостых оборотах не менее 3–5 минут. При этом контролируют соединение визуально. Появление даже мельчайших капель масла в районе установки указывает на негерметичность.

Для дополнительной проверки можно использовать бумажную салфетку или белую тряпку, прижав её к месту соединения. Если на материале появляются жирные следы – соединение необходимо переустановить.

В случае утечки сначала проверяют момент затяжки. Он должен соответствовать рекомендациям производителя датчика или двигателя. Если момент в норме, но течь сохраняется, стоит заменить уплотнительное кольцо или нанести герметик, совместимый с маслом и высокими температурами.

Повторная проверка выполняется после устранения утечек тем же способом. При отсутствии подтеков в течение 10–15 минут работы двигателя соединение можно считать герметичным.

Особенности подключения на двигателях с турбонаддувом

На двигателях с турбонаддувом давление масла требует более точного контроля из-за повышенных нагрузок и температуры. Для подключения датчика давления масла важно выбирать модели с диапазоном измерения от 0 до 10 бар и устойчивостью к вибрациям и температуре выше 120 °C.

Расположение датчика должно обеспечивать минимальный гидравлический путь от масляного канала к сенсору, чтобы снизить задержку показаний. Чаще всего датчик устанавливается на специальном адаптере в масляном фильтре или на корпусе турбонагнетателя, если конструкция позволяет.

Подключение проводки должно предусматривать экранирование для защиты от электромагнитных помех, которые усиливаются турбонаддувом и системой зажигания. Рекомендуется использовать высокотемпературные изоляционные материалы и герметичные разъемы с классом защиты IP67 или выше.

При монтаже важно не допускать перекручивания и перегибов проводов, так как вибрация турбины приводит к ускоренному износу изоляции. Допускается использование гибких защитных трубок и фиксация проводов крепежными элементами, не создающими точек концентрации напряжения.

Для корректной работы системы часто применяется дополнительный модуль фильтрации сигнала или программная компенсация в блоке управления, учитывающая колебания давления при работе турбины в разных режимах.

Проверка показаний датчика после установки

Запустите двигатель и дайте ему прогреться до рабочей температуры. Нормальные показатели давления масла зависят от модели двигателя, но обычно находятся в диапазоне 1,5–4 бар на холостом ходу. Если датчик цифровой с выходом 0-5 В, напряжение должно варьироваться в пределах, соответствующих давлению, например, около 0,5 В на минимальном давлении и до 4 В при максимальном.

Сравните показания с эталонными значениями из руководства по эксплуатации. Отклонения свыше 10–15 % требуют дополнительной проверки установки, подключения проводки и герметичности посадочного места.

Обратите внимание на стабильность сигнала: резкие скачки или нестабильные значения свидетельствуют о возможных проблемах с контактом, повреждении кабеля или неисправности самого датчика.

Для дополнительной диагностики подключите диагностический сканер, если он предусмотрен, и проверьте параметры давления масла через бортовой компьютер. Это позволит исключить ошибки приборной панели и получить более точные данные.

В случае сомнений сравните показания с аналогичным датчиком или проведите измерение механическим манометром, подключенным параллельно, чтобы подтвердить правильность работы установленного датчика.

Частые ошибки при подключении и способы их избежать

Неправильный выбор места установки датчика часто приводит к неверным показаниям или его повреждению. Следует использовать штатное посадочное место на блоке двигателя или проверенные переходники с подходящей резьбой.

Ошибки при подключении проводки:

• Подключение сигнального провода к источнику питания вместо к панели приборов. Решение – строго соблюдать схему подключения, ориентируясь на маркировку и документацию датчика.
• Использование неподходящих разъемов или отсутствие надежной фиксации контактов. Рекомендуется применять оригинальные или сертифицированные разъемы, дополнительно изолировать соединения термоусадкой.
• Игнорирование полярности питания датчика, что приводит к его выходу из строя. Необходимо проверить полярность перед подключением мультиметром.

Нарушение герметичности соединения:

• Отсутствие уплотнительных прокладок или неправильный их подбор. Используйте резиновые или паронитовые прокладки, рекомендованные производителем.
• Перетягивание датчика при установке, что деформирует резьбу и вызывает утечки. Крутите с моментом, указанным в технической документации.

Ошибки при проверке работы датчика:

• Игнорирование показаний контрольной лампы или индикатора давления на приборной панели. При несоответствии сразу проверяйте проводку и контакты.
