Для построения амплитудно-частотной характеристики (АЧХ) в Mathcad требуется использовать набор стандартных функций и операторов, позволяющих проводить анализ системы в частотной области. Важнейшим этапом является расчет функции передаточной характеристики и её преобразование в амплитудно-частотную зависимость. Это делается путем вычисления модуля комплексной функции для заданного диапазона частот.
Первоначально создайте переменные, которые будут хранить коэффициенты передаточной функции, а также определите диапазон частот. В Mathcad это можно сделать через векторизацию значений частоты, где каждый элемент вектора будет соответствовать конкретной частоте для которой рассчитывается амплитуда. Для удобства и точности используется шаг между значениями частот, что позволяет добиться необходимой разрешающей способности графика.
Пример: Для простоты возьмем систему второго порядка с передаточной функцией H(s) = 1 / (s^2 + 2s + 1). Для расчета АЧХ можно задать частоту в диапазоне от 0 до 1000 Гц и для каждой частоты вычислить амплитуду с использованием функции magnitude(). Выражение для амплитуды будет выглядеть следующим образом:
H(w) = magnitude(1 / (i*w^2 + 2*i*w + 1))
Результат этого вычисления можно вывести на график, что позволит наглядно увидеть зависимость амплитуды от частоты. Важно помнить, что при построении АЧХ следует учитывать физические параметры системы, такие как коэффициенты затухания и резонансные частоты, которые сильно влияют на вид графика.
График АЧХ в Mathcad строится с использованием команды plot, где на оси X откладываются частоты, а на оси Y – амплитуда. По желанию, можно добавить логарифмическую шкалу для оси Y, что позволит лучше увидеть детали в области высоких частот.
Как подготовить данные для построения АЧХ в Mathcad
Первым шагом является выбор диапазона частот, в котором будет проводиться анализ. Частоты должны покрывать интересующий диапазон, начиная от минимальной частоты (например, 0 Гц) до максимальной, определяемой характеристиками системы или измерительного оборудования. Частота дискретизации должна быть достаточно высокой, чтобы обеспечить точность вычислений.
Данные можно получить двумя способами: либо из экспериментальных измерений, либо через теоретическое моделирование системы. Если данные получены в процессе эксперимента, они должны быть представлены в виде пары значений частоты и амплитуды отклика для каждой частоты. Если используется модель, то в Mathcad необходимо вычислить амплитуду отклика для каждого значения частоты, используя соответствующие уравнения системы.
Данные должны быть представлены в виде числовых значений, а не в виде символов или текстов. Частоты и амплитуды можно организовать в два отдельных вектора, чтобы в дальнейшем использовать их для построения графика. Если данные экспериментальны, необходимо убедиться в точности измерений и отсутствии ошибок, связанных с шумом или погрешностями в измерениях.
Для того чтобы избежать ошибок при построении АЧХ, важно также корректно масштабировать данные. Если амплитуды выходят за пределы рабочего диапазона системы, необходимо привести их к нормированным значениям, например, через деление на максимальную амплитуду.
После подготовки данных их можно использовать для дальнейших расчетов и построения графика в Mathcad, применяя стандартные функции для визуализации зависимости амплитуды от частоты.
Как задать параметры фильтра для расчета АЧХ
Для корректного построения амплитудно-частотной характеристики в Mathcad необходимо правильно настроить параметры фильтра. Важно определить тип фильтра и его характеристики, такие как частотные характеристики и коэффициенты передачи.
Основные параметры фильтра, которые нужно задать:
- Тип фильтра: Фильтр может быть низкочастотным, высокочастотным, полосовым или режекторным. В Mathcad для этого выбираются соответствующие функции.
- Пороговые частоты: Для полосовых и режекторных фильтров необходимо указать нижнюю и верхнюю частоту, которая будет ограничивать полосу пропускания.
- Коэффициенты фильтра: Эти параметры отвечают за усиление или ослабление сигнала в заданной полосе частот. Обычно коэффициенты рассчитываются на основе требуемого фильтрационного поведения.
- Порядок фильтра: Чем выше порядок фильтра, тем более крутая будет его амплитудно-частотная характеристика. Важно, чтобы порядок фильтра соответствовал задачам по точности.
- Частотная характеристика: Необходимо задать требуемую форму АЧХ, будь то линейная или логарифмическая шкала.
В Mathcad все эти параметры можно задать через встроенные функции, такие как Filter, FIR, IIR. Например, для низкочастотного фильтра с частотой среза 1000 Гц и порядком 4 можно использовать следующий код:
filterParams := Filter(1000, 4)
После задания параметров фильтра следует провести его анализ с помощью встроенных функций для построения АЧХ. Важно внимательно следить за значениями коэффициентов и их соответствием ожидаемой частотной характеристике фильтра.
Построение графика амплитудно-частотной характеристики
Для построения графика амплитудно-частотной характеристики (АЧХ) в Mathcad необходимо начать с вычисления передаточной функции фильтра или системы. В случае простого фильтра, такого как низкочастотный, высокочастотный или полосовой, передаточная функция может быть выражена в виде дроби многочленов.
После получения передаточной функции, необходимо вычислить её амплитуду на различных частотах. В Mathcad для этого используются функции, позволяющие рассчитывать величины на заданном диапазоне частот. Для примера, если частотный диапазон от 10 Гц до 1 МГц, его можно задать с помощью массива значений.
Пример кода для расчёта амплитуды передаточной функции:
f := 10^6 * (0.1 .. 1) // частотный диапазон H(f) := 1 / (1 + j*2*π*f*R*C) // передаточная функция amplitude(f) := abs(H(f)) // амплитуда
Далее строим график амплитудно-частотной характеристики, используя команду для построения графиков. В Mathcad это можно сделать через оператор plot, который позволяет визуализировать зависимость амплитуды от частоты:
plot(f, amplitude(f))
График будет отображать величину амплитуды (в децибелах) на оси Y и частоту на оси X. Для преобразования амплитуды в децибелы, можно использовать следующую формулу:
dB(f) := 20 * log10(amplitude(f)) // амплитуда в децибелах
После этого, вместо амплитуды можно построить график в децибелах:
plot(f, dB(f))
График АЧХ даёт наглядное представление о том, как изменяется сигнал в зависимости от частоты. Для фильтров, таких как низкочастотный или высокочастотный, будет видно, как амплитуда изменяется при переходе через частоту среза.
Как настроить оси графика для удобства анализа АЧХ
Для эффективного анализа амплитудно-частотной характеристики в Mathcad важно правильно настроить оси графика. Это позволит лучше интерпретировать данные и выявить ключевые особенности фильтра.
Первое, на что стоит обратить внимание, – это ось частот. Рекомендуется использовать логарифмическую шкалу для оси X, так как это позволяет более компактно отобразить широкий диапазон частот, что особенно важно при работе с фильтрами, имеющими большое число полюсов и нулей. Для этого в Mathcad настройте ось X на логарифмическую шкалу, изменив тип оси в свойствах графика.
Ось амплитуды (ось Y) лучше отображать в децибелах (dB), чтобы повысить наглядность изменений. Это особенно полезно при анализе отклонений амплитуды от номинальных значений. Преобразование амплитуды в децибелы осуществляется с помощью формулы: 20 * log10(амплитуда). В Mathcad можно задать такую форму записи для значений амплитуды, чтобы они автоматически отображались в нужных единицах.
Важно также настроить пределы осей. Для оси частот выберите такие минимальные и максимальные значения, которые охватывают весь диапазон работы фильтра. На оси амплитуды установите такие границы, чтобы график не выходил за пределы области отображения и был достаточно информативным для анализа.
Дополнительно полезно включить сетку на графике, что облегчит восприятие данных. Используйте сетку с малым интервалом для оси частот и более крупную для оси амплитуды, чтобы облегчить оценку значений в разных областях спектра.
Наконец, добавьте подписки на оси, чтобы график был полностью понятен: ось X – «Частота (Гц)», ось Y – «Амплитуда (dB)». Это повысит точность анализа и улучшит восприятие результатов графика.
Как интерпретировать полученную амплитудно-частотную характеристику

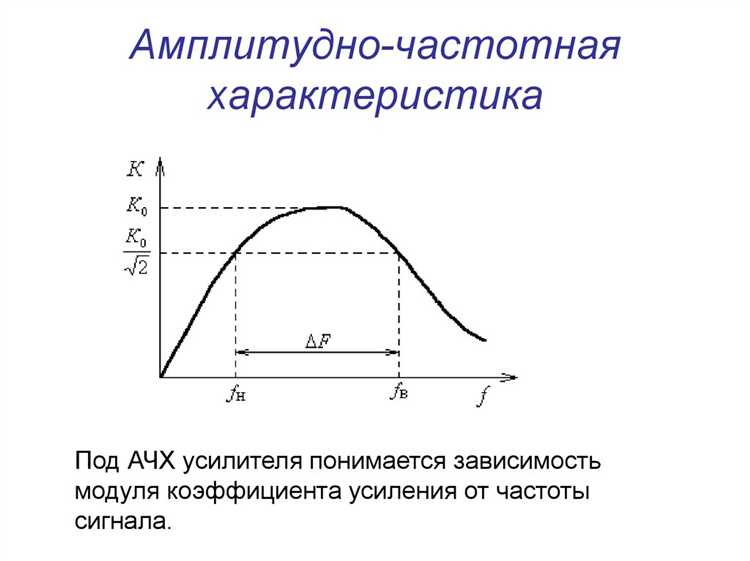

Амплитудно-частотная характеристика (АЧХ) позволяет понять, как система реагирует на различные частоты входного сигнала. Чтобы правильно интерпретировать результаты, нужно учитывать несколько ключевых моментов.
1. Пик АЧХ: Пики на графике показывают частоты, на которых система обладает максимальной амплитудой. Это может быть связано с резонансными частотами, где система усиливает входной сигнал. Важно идентифицировать эти пики, так как они могут указывать на нежелательные эффекты, такие как перегрузка или искажения.
2. Полоса пропускания: Между точками, где амплитуда снижается до определенного уровня, образуется полоса пропускания. Для фильтров этот диапазон определяет частоты, которые система пропускает без значительных изменений. Для анализа фильтров важно учитывать ширину полосы пропускания – узкая полоса может означать более точную фильтрацию.
3. Склонение графика: Наклон графика на разных частотах может показать поведение фильтра. Например, если график круто спадает после пика, это может указывать на фильтр низких частот. Постепенное уменьшение амплитуды – характерно для фильтров с плавным откликом.
4. Кросс-полоса: В случае многополосных фильтров важно наблюдать за кросс-полоса, где сигнал переходя через несколько частотных диапазонов, меняет амплитуду. Это позволяет понять, насколько эффективно система обрабатывает различные частотные компоненты.
5. Отрицательные амплитуды: Иногда на АЧХ могут быть области с отрицательными значениями амплитуды. Это может указывать на фазовые изменения или ослабление сигнала в определенных частотных диапазонах.
6. Оценка резонансных частот: Для систем с резонансными частотами важно точно измерить их влияние на общую характеристику. Чем выше пик в АЧХ, тем сильнее резонанс и, возможно, нежелательные колебания.
Правильная интерпретация АЧХ помогает выявить слабые места системы и настроить её параметры для улучшения характеристик в нужных диапазонах частот.
Использование Mathcad для построения АЧХ различных фильтров
Для построения АЧХ фильтров в Mathcad сначала необходимо определить передаточную функцию фильтра. Например, для фильтра первого порядка передаточная функция может быть выражена как H(s) = 1 / (τs + 1), где τ – это время задержки фильтра. Для фильтров более высоких порядков передаточные функции могут быть гораздо сложнее, но Mathcad позволяет легко вычислять их с использованием стандартных математических функций и операторов.
После определения передаточной функции можно построить АЧХ, вычислив амплитуду на каждой частоте. Это достигается через подстановку комплексных значений частоты в передаточную функцию и вычисление модуля H(jω). В Mathcad это реализуется через функцию abs(), которая позволяет вычислить модуль комплексных чисел.
Для фильтров низких частот (НЧ) и высоких частот (ВЧ) обычно используется фильтрация с использованием полюсов и нулей передаточной функции. В Mathcad эти параметры можно легко рассчитать, а затем использовать их для построения АЧХ с помощью функции plot().
Фильтры с более сложной структурой, такие как фильтры Буттерворта, Чебышева или Эллиптические фильтры, требуют расчёта множества параметров для каждого из полюсов и нулей, которые затем подставляются в передаточную функцию. После этого строится график АЧХ, который помогает проанализировать характеристики фильтра на разных частотах.
Важно также учесть шкалу частот: обычно она используется логарифмическая для более удобного восприятия изменений на больших диапазонах частот. В Mathcad это можно настроить через параметры оси графика. Выбор соответствующей шкалы позволяет наглядно оценить резкость среза фильтра и его характеристики на высоких и низких частотах.
Таким образом, Mathcad предоставляет всё необходимое для подробного анализа и построения АЧХ фильтров любого типа, от простых до сложных, с возможностью точной настройки всех параметров, что делает его незаменимым инструментом в области проектирования фильтров.
Как изменить параметры графика для улучшения визуализации АЧХ
Для улучшения восприятия амплитудно-частотной характеристики (АЧХ) в Mathcad важно настроить параметры графика, такие как шкалы осей, стиль линии и сетка. Это помогает сделать график более информативным и удобным для анализа.
- Настройка осей: Установите логарифмическую шкалу для оси частот, если амплитуда изменяется в широком диапазоне значений. Это позволит лучше визуализировать данные на частотах, где изменения амплитуды более заметны.
- Масштаб оси Y: Ограничьте область амплитуды для отображения только тех значений, которые лежат в интересующем вас диапазоне. Например, если амплитуда фильтра не превышает 1, можно сузить диапазон оси Y до 0-1.
- Добавление сетки: Включите горизонтальную и вертикальную сетку для упрощения считывания значений с графика. Это особенно полезно при анализе точных значений на графике.
- Толщина и стиль линии: Регулируйте толщину линии графика, чтобы сделать её более заметной. Для различия нескольких кривых на одном графике используйте разные стили линий (например, сплошную и пунктирную).
- Подписи осей: Убедитесь, что оси графика имеют четкие и понятные подписи с единицами измерения. Например, ось частоты должна быть подписана в герцах (Hz), а ось амплитуды – в децибелах (dB).
- Добавление легенды: Если на графике отображаются несколько фильтров или параметров, добавьте легенду, чтобы различать кривые. Это особенно важно для сложных графиков с несколькими линиями.
- Позиционирование графика: Разместите график так, чтобы он был хорошо виден в рабочем окне. Избегайте чрезмерного сжатия или растягивания графика.
Эти изменения помогут сделать график АЧХ более информативным и доступным для анализа, повышая точность и удобство работы с результатами.
Вопрос-ответ:
Что такое амплитудно-частотная характеристика (АЧХ) и для чего она используется?
АЧХ — это графическое представление зависимости амплитуды сигнала от частоты. Она используется для анализа фильтров и других устройств, где важно понимать, как система влияет на различные частоты. Например, АЧХ помогает оценить, какие частоты пропускает фильтр и какие ослабляет, что критично для настройки фильтров в аудиооборудовании или радиосистемах.
Как задать параметры фильтра в Mathcad для построения АЧХ?
Для построения АЧХ в Mathcad необходимо сначала задать параметры фильтра, такие как порядок фильтра, частота среза, тип фильтра (например, низкочастотный или высокочастотный). Эти параметры можно определить с помощью встроенных функций и констант, задавая нужные значения частот и коэффициентов фильтра. После этого строится график, который отображает поведение фильтра в зависимости от частоты.
Как настроить оси графика АЧХ для улучшения восприятия данных?
Для настройки осей графика АЧХ в Mathcad можно изменить масштаб оси частот, чтобы отображать более важные диапазоны. Часто используется логарифмическая шкала для оси частот, что позволяет лучше увидеть поведение системы на низких и высоких частотах. Также важно правильно настроить ось амплитуды, чтобы данные были четко видны, например, использовать логарифмическую шкалу для амплитуды при отображении больших диапазонов.
Какие типы фильтров можно анализировать с помощью АЧХ в Mathcad?
В Mathcad можно строить АЧХ для различных типов фильтров, таких как низкочастотные, высокочастотные, полосовые и режектные фильтры. Каждый тип фильтра имеет свои особенности в зависимости от того, какие частоты он пропускает и какие ослабляет. В Mathcad есть готовые функции для работы с фильтрами, позволяющие моделировать их поведение на разных частотах и строить АЧХ для анализа.
Как интерпретировать амплитудно-частотную характеристику в Mathcad?
Для интерпретации АЧХ важно обратить внимание на несколько факторов. На графике видно, какие частоты система пропускает лучше всего (пики на графике) и какие ослабляются (падения). Для фильтров можно определить частоту среза, то есть точку, где амплитуда сигнала падает на определенную величину от максимума. Важно также учитывать полосу пропускания, которая определяет диапазон частот, в котором система работает эффективно.
Как задать параметры фильтра для построения АЧХ в Mathcad?
Для задания параметров фильтра в Mathcad необходимо воспользоваться встроенными функциями для расчёта передаточной функции фильтра. Важно определить тип фильтра (низкочастотный, высокочастотный, полосовой и т.д.), задать его характеристики, такие как частота среза, порядок фильтра и коэффициенты. Эти параметры можно внести в соответствующие ячейки программы, после чего произвести расчёт амплитудно-частотной характеристики (АЧХ), используя математические операции для вывода графика в необходимом виде. После этого АЧХ можно проанализировать, например, для оценки фильтрации сигнала.
Как изменить параметры графика АЧХ для улучшения визуализации в Mathcad?
Для улучшения визуализации АЧХ в Mathcad можно настроить параметры осей, изменить масштаб, выбрать подходящий тип графика (например, логарифмическую шкалу для оси частот), а также отрегулировать цвета и линии для выделения ключевых точек на графике. Важно помнить, что правильная настройка осей позволяет более точно отобразить данные, особенно если АЧХ имеет широкую динамическую область. Также можно изменить шрифт, размер и стиль меток для повышения читабельности графика. Использование этих настроек помогает сделать график более понятным и информативным.
