12-вольтовые вентиляторы широко применяются в компьютерной технике, автомобильной электронике, системах охлаждения и промышленном оборудовании. При подозрении на неисправность необходимо быстро и точно оценить его работоспособность, чтобы исключить или подтвердить проблему. Один из самых точных и доступных способов – использование мультиметра.
Перед началом проверки важно убедиться, что вентилятор отключён от источника питания. Для диагностики потребуется мультиметр с функцией измерения постоянного напряжения, сопротивления и, при необходимости, режима прозвонки. Также рекомендуется подготовить заведомо исправный блок питания на 12 В или батарею с соответствующим выходным напряжением.
Точная интерпретация результатов измерений требует знания технических характеристик конкретной модели вентилятора, поэтому перед проверкой желательно ознакомиться с документацией или маркировкой на корпусе. Это позволит исключить ошибки при диагностике и избежать повреждения устройства из-за подачи неправильного напряжения или превышения допустимой нагрузки.

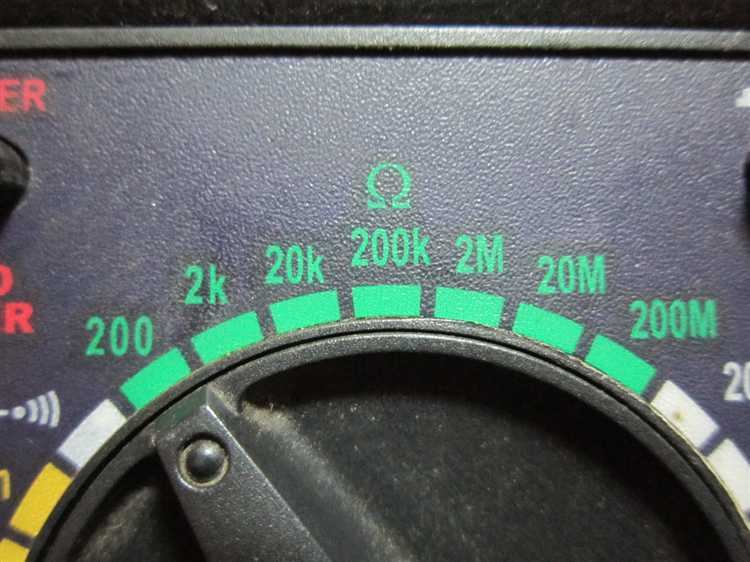

Как измерить напряжение питания на разъёме вентилятора
Перед измерением убедитесь, что питание на вентилятор подаётся. Если устройство работает от блока питания или материнской платы, он должен быть включён. Мультиметр нужно перевести в режим измерения постоянного напряжения (DCV), диапазон – не менее 20 В.
- Установите чёрный щуп мультиметра на контакт «минус» (обычно чёрный провод или крайний левый контакт на 3-контактных разъёмах типа Molex).
- Красный щуп подключите к контакту «плюс» (обычно красный провод или центральный контакт при 3-контактной схеме).
- На дисплее мультиметра должно отобразиться значение в пределах от 11,5 до 12,5 В. Допустимая погрешность зависит от источника питания, но при значении ниже 11 В или скачках напряжения возможны проблемы с вентилятором или его цепью питания.
- 3-контактный разъём: питание – средний контакт, земля – крайний (обычно ближе к фиксатору).
- 4-контактный разъём: питание – второй контакт, земля – первый.
При нестабильных или отсутствующих показаниях проверьте надёжность контакта щупов, целостность проводки и сам блок питания. Повторите измерение на другом вентиляторе для исключения неисправности мультиметра или разъёма.
Как проверить сопротивление обмотки вентилятора
Для измерения сопротивления обмотки потребуется мультиметр, работающий в режиме омметра. Перед началом убедитесь, что вентилятор отключён от источника питания. Подключение щупов при подаче напряжения может повредить прибор.
Если вентилятор трёхпроводный, используйте только два провода, предназначенные для питания – как правило, это красный (плюс) и чёрный (минус). Третий (сигнальный) в проверке сопротивления не участвует.
При отсутствии показаний («OL» или бесконечность) обмотка, скорее всего, разорвана. Нулевое значение свидетельствует о коротком замыкании. В обоих случаях вентилятор считается неисправным.
Как проверить вентилятор на короткое замыкание
Перед началом проверки отключите питание вентилятора и отсоедините его от цепи. Это исключит влияние внешних факторов и предотвратит повреждение мультиметра.
Установите мультиметр в режим прозвонки или измерения сопротивления (позиция «Ω»). Если у прибора есть функция звуковой индикации, это упростит проверку.
Подключите щупы мультиметра к контактам питания вентилятора. Если сопротивление близко к нулю (ниже 1 Ом) или мультиметр подаёт звуковой сигнал, это указывает на короткое замыкание между проводниками. В исправном вентиляторе сопротивление обмотки будет отличаться от нуля, обычно в диапазоне от нескольких Ом до десятков Ом, в зависимости от модели.
При наличии трёхпроводного вентилятора проверьте только питание – между красным (плюс) и чёрным (минус) проводами. Жёлтый или синий провод предназначен для тахометрического сигнала и в проверке на короткое замыкание не участвует.
Если при проверке сопротивление равно нулю, вентилятор необходимо заменить. Повторная проверка после отключения от разъёма исключает возможность замыкания на плате питания.
Как определить полярность подключения вентилятора
Для определения полярности 12-вольтового вентилятора потребуется мультиметр в режиме измерения постоянного напряжения. Также необходим источник питания с известной полярностью, например, лабораторный блок питания или батарея с маркировкой плюса и минуса.
Если вентилятор запускается при подключении, можно определить полярность по его нормальной или обратной работе. При неправильной полярности бесщёточные вентиляторы обычно не вращаются вообще. Вентиляторы со щётками могут вращаться в обратную сторону, сопровождаясь шумом или нестабильной работой. Это также сигнал о неправильной полярности подключения.
На корпусе вентилятора часто нанесены обозначения проводов: «+», «–» или маркировка по цвету. Стандартная цветовая схема: красный провод – «+12 В», чёрный – «GND» (земля), жёлтый или синий – сигнальный. При отсутствии маркировки следует опираться на измерения мультиметра.
После определения правильной полярности рекомендуется нанести свою маркировку на корпус или провода, чтобы избежать ошибок при последующем подключении.
Как проверить вентилятор в режиме прямого подключения
Для проверки вентилятора напрямую потребуется источник питания на 12 В постоянного тока и соединительные провода. Источник должен обеспечивать достаточный ток – как правило, от 0,1 до 0,5 А в зависимости от модели вентилятора.
Подключите «+» источника питания к положительному проводу вентилятора, а «-» – к отрицательному. Не допускайте короткого замыкания: перед подключением убедитесь в надёжности контактов и изоляции. Если разъём нестандартный, используйте переходники или аккуратно подключайтесь к контактам с помощью зажимов типа «крокодил».
Если вентилятор вращается, но с перебоями, возможно, причина в загрязнённых подшипниках или нестабильном источнике питания. При стабильной работе с прямым подключением, но отсутствии реакции при установке в устройство, проблема, скорее всего, в управляющей цепи или разъёме.
Как выявить неисправности по показаниям мультиметра
Измерение напряжения питания на разъёме вентилятора при включённом питании должно показывать около 12 В. Значительно нижее значение говорит о проблемах с подачей питания или проводкой. Если напряжение есть, но вентилятор не вращается, причина может быть в механическом заедании или неисправности двигателя.
Проверка вращения напрямую от источника 12 В позволяет исключить проблемы с управляющей схемой. Если вентилятор не запускается при прямом подключении, а сопротивление обмотки в норме, возможно, неисправен подшипник или ротор.
Повторяйте измерения несколько раз, меняя полярность подключения. Некоторые вентиляторы не работают при обратном подключении, но сопротивление и замыкания остаются одинаковыми. Это помогает отличить неисправность электрической части от неправильного подключения.
Вопрос-ответ:
Как с помощью мультиметра проверить, подается ли питание на 12-вольтовый вентилятор?
Для проверки напряжения питания на вентиляторе необходимо переключить мультиметр в режим измерения постоянного напряжения (DCV). Подключите черный щуп к минусовому контакту разъема вентилятора, красный — к плюсовому. При включенном питании мультиметр должен показать значение близкое к 12 В. Если напряжение значительно ниже или отсутствует, это говорит о проблемах с подачей питания, проводкой или разъемом.
Как проверить исправность обмотки вентилятора с помощью мультиметра?
Для проверки обмотки переведите мультиметр в режим измерения сопротивления (Ом). Отключите вентилятор от питания, снимите разъем. Измерьте сопротивление между выводами обмотки. Обычно сопротивление находится в пределах нескольких Ом. Если мультиметр показывает бесконечность или очень большое значение, обмотка повреждена. Если сопротивление близко к нулю — возможное короткое замыкание.
Можно ли определить полярность подключения вентилятора с помощью мультиметра, и как это сделать?
Да, определить полярность можно. В режиме измерения постоянного напряжения подайте питание на вентилятор. Затем с помощью щупов мультиметра измерьте напряжение на выводах вентилятора. Если при подключении щупов напряжение показывает положительное значение, красный щуп подключен к плюсу, черный — к минусу. Если напряжение отрицательное, полярность щупов наоборот. Также можно посмотреть маркировку на корпусе вентилятора — часто там указан плюс и минус.
Как проверить вентилятор на короткое замыкание мультиметром?
Для проверки короткого замыкания переключите мультиметр в режим измерения сопротивления. Сначала измерьте сопротивление между выводами обмотки — оно должно быть в пределах нормы. Затем проверьте сопротивление между каждым выводом и корпусом вентилятора. Если сопротивление между выводами и корпусом близко к нулю, значит, есть замыкание на корпус. Если сопротивление очень высокое или бесконечное, замыкания нет.
