Как проверить стартер от аккумулятора напрямую

Для прямой проверки стартера потребуется полностью заряженный аккумулятор на 12 В, пусковые провода с зажимами типа «крокодил», а также минимальные навыки обращения с электрооборудованием. Работу нужно проводить в хорошо проветриваемом помещении вдали от легковоспламеняющихся материалов.

Сначала снимите стартер с автомобиля. Очистите контакты от окислов и загрязнений. Проверьте визуально корпус на наличие трещин и повреждений. Убедитесь, что якорь вращается свободно.

Подключите отрицательный провод от аккумулятора к корпусу стартера. Это обеспечит заземление. Далее кратковременно соедините положительный провод аккумулятора с управляющим контактом втягивающего реле – должен сработать щелчок и выдвинуться бендикс. Если этого не происходит, проблема в реле или его цепи.

Для проверки вращения якоря соедините положительный провод напрямую с болтом силового контакта втягивающего реле. Стартер должен запуститься, а бендикс – выдвинуться и начать вращаться. При отсутствии реакции возможны повреждения щёток, коллектора или обмотки.

Измерьте напряжение на клеммах стартера во время включения. Если оно падает ниже 9 В, при условии что аккумулятор заряжен, возможно короткое замыкание внутри стартера или высокий ток утечки.

После завершения теста отсоедините провода в обратной последовательности. Не удерживайте стартер во включённом состоянии дольше 2–3 секунд, чтобы избежать перегрева обмоток.

Что потребуется для прямой проверки стартера от аккумулятора

Аккумулятор 12 В – основной источник питания. Подключение производится напрямую, поэтому важно, чтобы он был полностью заряжен и исправен. Напряжение следует проверить мультиметром: значение не должно быть ниже 12,4 В.

Соединительные провода с надёжными крокодилами на концах. Лучше использовать провода с сечением не менее 10 мм², способные выдерживать высокий ток. При меньшем сечении возможно перегревание и просадка напряжения.

Пусковая кнопка или перемычка – для подачи напряжения на управляющий контакт втягивающего реле. Если используется перемычка, провод должен быть коротким и гибким, с зачищенными концами.

Изолированные перчатки и защитные очки – минимальный набор средств индивидуальной защиты. При прямом подключении возможно искрение, особенно при плохом контакте или перегрузке.

Тиски или прочное крепление – чтобы зафиксировать стартер в неподвижном положении. Во время теста он может резко сдвинуться из-за крутящего момента, что приведёт к повреждениям или травмам.

Мультиметр – для проверки цепи и контроля напряжения на контактах. Также пригодится при диагностике втягивающего реле и обмоток стартера.

Как безопасно отключить стартер от системы автомобиля

Перед отключением стартера необходимо полностью обесточить электрическую систему автомобиля. Это минимизирует риск короткого замыкания и поражения током.

1. Отключите клеммы аккумулятора. Сначала снимите минусовую, затем плюсовую клемму. Используйте гаечный ключ подходящего размера, избегая контакта инструмента с кузовом.
2. Обеспечьте доступ к стартеру. В зависимости от модели автомобиля стартер может находиться в нижней части двигателя, рядом с коробкой передач. При необходимости поднимите переднюю часть автомобиля с помощью домкрата и зафиксируйте подставками.
3. Отсоедините питающий кабель стартера. Обычно это толстый кабель, соединённый с плюсовой клеммой аккумулятора. Открутите гайку крепления и аккуратно уберите кабель в сторону.
4. Отключите управляющий провод (тонкий провод, приходящий с замка зажигания). Снимите с него клемму или разъём, не повредив контакты.
5. Убедитесь, что все провода от стартера полностью отсоединены и не касаются металлических частей.

После завершения этих действий стартер будет полностью отключён от системы автомобиля и готов к демонтажу или замене. Повторное подключение выполняйте только после полной проверки контактов и состояния проводки.

Подключение стартера напрямую к аккумулятору: схема и пошаговые действия

Перед подключением стартера напрямую необходимо убедиться, что аккумулятор полностью заряжен, а стартер снят с автомобиля или к нему обеспечен свободный доступ. Работы следует выполнять на ровной поверхности, вдали от легковоспламеняющихся материалов.

Для подключения потребуется: сам стартер, аккумулятор 12 В, пусковые провода с изоляцией, ключи для крепления проводов, а также перчатки для защиты рук.

Сначала подключается масса. Один конец чёрного провода соединяется с корпусом стартера (крепёжный болт или специально предназначенная клемма), второй – с минусовой клеммой аккумулятора. Контакт должен быть надёжным, без люфта.

Если стартер исправен, якорь начнёт вращаться с характерным звуком. Длительное включение не рекомендуется – проверка должна длиться не более 2–3 секунд, чтобы избежать перегрева.

После проверки сначала отключается плюс, затем масса. Провода убираются, клеммы изолируются при необходимости. При наличии искрения, посторонних звуков или отсутствия вращения стартер требует диагностики или ремонта.

Как проверить работу втягивающего реле при прямом подключении

Для проверки втягивающего реле стартера напрямую потребуется аккумулятор с зарядом не ниже 12,4 В, два провода с зажимами типа «крокодил» и сам стартер с реле, снятый с автомобиля.

Если реле исправно, то при касании контакта будет слышен отчётливый щелчок, а шестерня стартера выдвинется вперёд – произойдёт замыкание силовых контактов. Это означает, что катушка втягивающего реле работает, и якорь перемещается в штатном режиме.

Если щелчка нет или он слишком слабый, возможно, внутренняя катушка повреждена либо загрязнён якорь. Также причиной может быть недостаточный контакт или разряженный аккумулятор. Для исключения этих факторов проверьте все соединения, напряжение аккумулятора и состояние реле визуально.

Дополнительно можно проверить, замыкаются ли силовые контакты реле: подключите мультиметр в режиме прозвонки между двумя основными силовыми клеммами. При подаче напряжения на управляющий контакт прибор должен показать нулевое сопротивление.

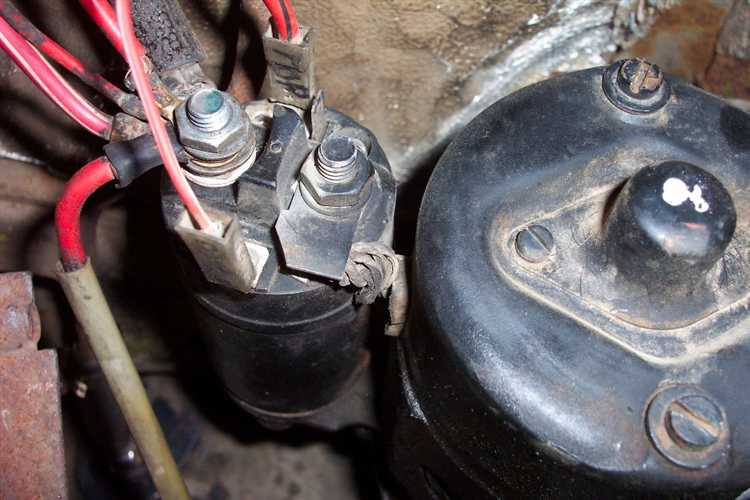

Признаки исправного и неисправного стартера при тестировании

Исправный стартер при подаче питания с аккумулятора запускается мгновенно, втягивающее реле срабатывает чётко, слышен характерный щелчок и сразу после него – равномерное вращение электродвигателя. Отсутствие провалов в звуке, стабильная скорость вращения и отсутствие искрения на клеммах – прямые признаки рабочей системы.

Неисправный стартер может издавать скрежет, неестественно высокий или низкий звук вращения. Вибрации корпуса, отсутствие устойчивого контакта на клеммах, искрение и нагрев – также признаки неисправности. При обрыве обмоток или коротком замыкании стартер может быстро нагреваться даже при короткой подаче питания.

При внешнем осмотре стоит обратить внимание на состояние клемм, отсутствие подгоревших участков, целостность корпуса и втягивающего реле. Двигатель, не набирающий обороты при нормальном напряжении (12–13 В), может иметь внутренние повреждения.

Для уточнения состояния используется замер потребляемого тока. Исправный стартер потребляет в среднем 60–100 А при холостом запуске. Значения выше 150 А указывают на износ или заклинивание механических узлов.

На что обратить внимание при кратковременном замыкании контактов

Кратковременное замыкание контактов может вызвать резкие скачки тока, приводящие к повреждению оборудования и нарушению работы электрической цепи. При анализе и устранении таких ситуаций важно учитывать следующие моменты:

• Интенсивность и длительность замыкания. Чем короче и слабее замыкание, тем меньше вероятность серьёзных повреждений, однако даже мгновенные короткие замыкания способны вызвать искрение и нагрев.
• Сопротивление цепи. Высокое сопротивление ограничивает ток замыкания, снижая риски перегрева и повреждения компонентов.
• Тип и состояние контактов. Изношенные, окисленные или загрязнённые контакты чаще вызывают нестабильные замыкания, сопровождающиеся искрением и быстрым износом.
• Наличие защитных устройств. Автоматические выключатели и предохранители должны срабатывать при первых признаках короткого замыкания, предотвращая дальнейшее повреждение.
• Температура и условия окружающей среды. Высокая влажность и пыль увеличивают вероятность коррозии и образования токопроводящих путей, способствующих замыканиям.
• Проверка изоляции. Необходимо регулярно контролировать состояние изоляционных материалов, чтобы исключить пробои и утечки тока.
• Использование правильных инструментов и методов диагностики. Применение мультиметров с функцией измерения сопротивления изоляции, тепловизоров для выявления перегрева и осциллографов для анализа сигналов помогает точно определить место и причину замыкания.

При обнаружении кратковременного замыкания следует:

1. Отключить питание для предотвращения повторных сбоев.
2. Осмотреть контакты на наличие механических повреждений и загрязнений.
3. Провести измерения сопротивления и целостности цепи.
4. Очистить и при необходимости заменить повреждённые компоненты.
5. Установить или проверить работу защитных устройств.
6. Задокументировать выявленные неисправности и проведённые действия для последующего контроля.

Комплексный подход к контролю и обслуживанию контактов снижает риск возникновения кратковременных замыканий и продлевает срок службы оборудования.

Почему стартер может не крутиться при прямом подключении

Отсутствие вращения стартера при прямом подключении к аккумулятору обычно связано с неисправностями в цепи питания или самом устройстве. В первую очередь необходимо проверить уровень заряда аккумулятора – напряжение должно быть не ниже 12,5 В. Низкий заряд приведёт к недостаточной мощности для запуска.

Следующий аспект – качество и надёжность контактных соединений. Окисление клемм, слабый контакт на клеммах аккумулятора или на проводах может препятствовать подаче тока нужной силы. Рекомендуется очистить клеммы и плотно зажать соединения.

Внутренние повреждения стартера – износ щёток, обрыв обмоток или заклинивание механизма – также способны блокировать вращение. При подозрении на такие проблемы целесообразно разобрать стартер для визуального осмотра и измерения сопротивления обмоток.

Наличие блокирующих элементов, таких как неисправное зубчатое сцепление или механические заедания в муфте, препятствует вращению якоря даже при подаче питания. Диагностика требует физического доступа к узлу и проверки свободного хода деталей.

Таким образом, при отсутствии вращения стартера важно систематически исключать причины: заряд аккумулятора, состояние контактов, работоспособность втягивающего реле, целостность обмоток и состояние механических компонентов.

Когда стоит заменить стартер, а когда достаточно ремонта

Замена стартера необходима при сильном износе основных компонентов: обмоток, якоря или корпуса, когда ремонт нецелесообразен из-за высокой вероятности повторного выхода из строя. Также замена оправдана при повреждении корпуса или креплений, если восстановление их прочности невозможно или дорого.

Если стартер не запускается из-за износа щёток, загрязнения контактов или люфта в подшипниках, часто достаточно выполнить их замену или смазку. Ремонт реле и устранение неполадок электропроводки также не требуют замены всего устройства.

При сильном перегреве или запахе гари стоит проверить обмотки и изоляцию; если повреждения незначительны, ремонт с перезаливкой или пропайкой обмоток даст результат. В случае глубоких повреждений обмоток или якоря замена стартера предпочтительнее.

Если стоимость ремонта приближается к цене нового стартера, лучше заменить устройство, чтобы избежать повторных затрат и проблем с надёжностью.

Диагностика состояния стартера должна учитывать его внешний вид, шумы при работе, стабильность вращения и электрические параметры. При наличии критических дефектов – замена, при локальных неисправностях – ремонт.

Вопрос-ответ:

Какие признаки указывают на необходимость замены стартера в автомобиле?

Если при попытке завести машину стартер издаёт щелчки, но не вращается, или вращается слишком медленно, это может говорить о проблемах. Также стоит обратить внимание на посторонние звуки, например, скрежет или гул, которые свидетельствуют о износе деталей. Частые сбои в работе стартера, перегрев или запах горелой изоляции — все это признаки, что ремонт может быть уже нецелесообразен и нужна замена.

Какие действия нужно выполнить для проверки работы втягивающего реле стартера напрямую от аккумулятора?

Для проверки необходимо снять втягивающее реле с автомобиля и подать питание непосредственно от аккумулятора на клеммы реле. Если реле щёлкает и втягивает якорь, значит, оно функционирует нормально. При отсутствии щелчка нужно проверить питание и состояние контактов, а также целостность обмоток. Такая проверка помогает быстро определить, исправно ли реле, не прибегая к сложным диагностическим процедурам.

Почему стартер не крутится при прямом подключении к аккумулятору, и какие основные причины этого явления?

Если стартер не вращается при прямом подключении к аккумулятору, это может быть связано с разряженной или неисправной батареей, плохими контактами или окислением клемм, а также с поломкой самого стартера — например, заклинившими щётками, повреждённым якорем или обрывом обмоток. Иногда проблема кроется в втягивающем реле, которое не замыкает цепь. Проверка состояния аккумулятора и проводки — первое, что следует сделать для выявления причины.

Как определить, когда ремонт стартера будет достаточно, а когда замена — более разумное решение?

Если износ деталей не слишком значительный, и основные узлы (например, обмотки, втягивающее реле, щётки) находятся в работоспособном состоянии, ремонт позволяет восстановить функцию стартера с меньшими затратами. Однако при глубоком износе подшипников, повреждении корпуса или серьезных дефектах обмоток затраты на ремонт могут превысить стоимость нового стартера. В таких случаях замена станет более рациональным выбором.

Какие меры предосторожности нужно соблюдать при прямом подключении стартера к аккумулятору для проверки его работоспособности?

Перед подключением необходимо убедиться в исправности проводов и отсутствии повреждений изоляции, чтобы избежать короткого замыкания. Также нужно надеть защитные перчатки и очки, так как стартер при включении может резко дернуться или искрить. Подключение следует выполнять быстро, не допуская длительного замыкания, чтобы предотвратить перегрев оборудования. После проверки обязательно отключить питание и осмотреть стартер на предмет перегрева или повреждений.

Как правильно подготовить автомобиль к замене стартера?

Перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует проверить доступ к стартеру — в зависимости от модели автомобиля это может потребовать снятия некоторых деталей, например, защитного кожуха или элементов подвески. Важно очистить область вокруг стартера от грязи и пыли, чтобы при демонтаже не допустить попадания посторонних частиц внутрь механизмов. Также рекомендуется иметь под рукой набор инструментов и ориентироваться по инструкции или схемам для конкретной модели.

Какие признаки указывают на необходимость ремонта или замены стартера?

Если при повороте ключа слышен характерный щелчок, но стартер не вращается, это может свидетельствовать о проблемах с втягивающим реле или износом щёток. Медленное или прерывистое вращение указывает на слабое напряжение или износ коллектора. Заметный запах гари, скрежет или громкий шум при запуске также говорят о неполадках. В случае если стартер не реагирует совсем, стоит проверить проводку и контакты. При выявлении неисправностей лучше провести диагностику, чтобы определить, возможен ли ремонт или потребуется замена.
