Внутренний ШРУС на автомобилях ВАЗ отвечает за передачу крутящего момента от коробки передач к приводному валу, обеспечивая плавную работу подвески даже при изменении угла наклона колёс. При появлении люфтов, хруста при разгоне или заметной вибрации узел требует демонтажа для замены или ремонта.
Перед началом работ необходимо подготовить комплект инструментов: баллонный ключ, домкрат, прочные опоры, головку на 30 мм для ступичной гайки, вороток, монтажную лопатку и ёмкость для слива трансмиссионного масла. Для упрощения демонтажа рекомендуется обработать резьбовые соединения проникающей смазкой за 15–20 минут до начала.
Работы начинают с фиксации автомобиля на ровной поверхности и ослабления ступичной гайки внутреннего привода, пока машина стоит на колёсах. После поднятия и надёжной установки передней части авто демонтируют колесо и отсоединяют шаровую опору от рычага, чтобы обеспечить доступ к валу. При снятии внутреннего ШРУСа важно контролировать положение вала относительно коробки передач, чтобы избежать повреждения сальников и утечки масла.

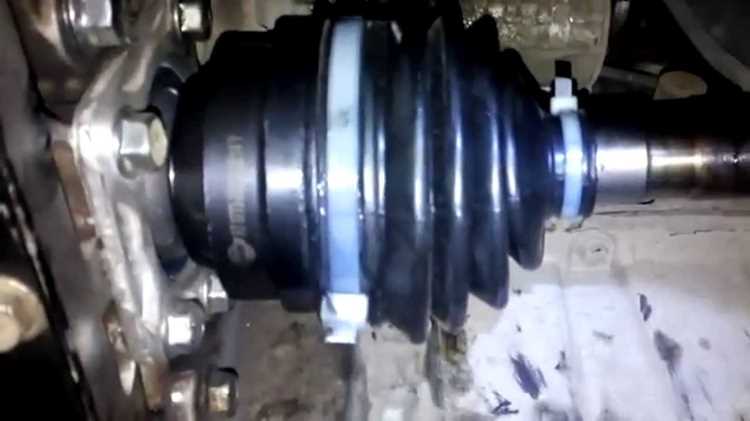

Подготовка автомобиля к демонтажу внутреннего ШРУС
Установите автомобиль на ровную твердую поверхность, зафиксируйте колеса противооткатными упорами. Для работы потребуется надежный домкрат и две прочные страховочные опоры, способные выдержать вес автомобиля.
Перед подъемом ослабьте гайку ступицы ключом на 30 мм, удерживая автомобиль на ручном тормозе. Полное откручивание выполняется только после вывешивания соответствующего колеса.
Отсоедините клемму «минус» аккумулятора для исключения короткого замыкания при работе с металлическим инструментом вблизи стартера и проводки.
Подготовьте емкость для слива трансмиссионного масла объемом не менее 2 литров, так как при извлечении внутреннего ШРУСа часть масла неизбежно выйдет через отверстие в картере КПП.
Осмотрите рабочую зону и обеспечьте свободный доступ к крепежу нижнего рычага, шаровой опоры и крепления привода к коробке. Удалите грязь и наледь с соединений для облегчения откручивания.
Необходимый инструмент и расходные материалы
Домкрат с грузоподъёмностью не менее 1,5 т и прочные страховочные опоры.
Набор торцевых головок 10–32 мм, удлинитель и вороток для срыва затянутых гаек.
Ключ на 30 мм для гайки ступицы.
Монтажная лопатка или прочная монтировка для выпрессовки ШРУСа из коробки передач.
Молоток с медным или резиновым бойком для предотвращения повреждения шлицев.
Съёмник стопорных колец подходящего диаметра.
Набор отвёрток с плоским и крестообразным жалом.
Емкость для слива трансмиссионного масла объёмом не менее 3 л.
Безопасная установка автомобиля на домкрат и опоры
Перед началом работ автомобиль устанавливают на ровную, твёрдую поверхность без уклонов. Асфальт или бетон предпочтительнее, так как грунт или щебень могут просесть под нагрузкой.
Перед подъёмом фиксируют колёса, остающиеся на земле, противооткатными упорами. Задние колёса блокируют при работе с передней частью и наоборот.
Домкрат ставят только в предусмотренные заводом точки подъёма, расположенные на усиленных участках порогов. Перед установкой проверяют, чтобы пята домкрата полностью соприкасалась с металлом.
Подняв автомобиль на нужную высоту, его обязательно переносят нагрузку на жёсткие страховочные опоры. Опоры размещают под силовыми элементами кузова или подрамником, строго симметрично с обеих сторон.
Домкрат оставляют только как вспомогательный элемент, без основной нагрузки. Перед началом ремонта проверяют устойчивость автомобиля, слегка покачав его за кузов – не должно быть люфта или перекосов.

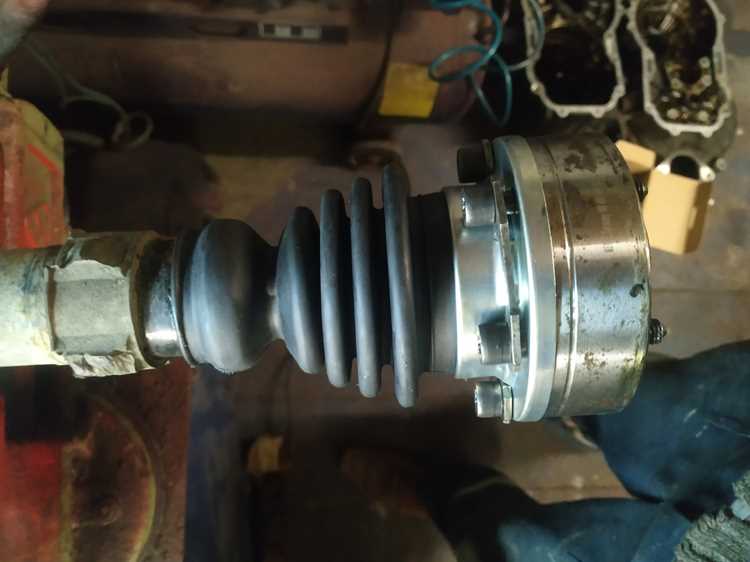

Снятие колеса и тормозного суппорта
Перед началом работ зафиксируйте автомобиль на ручном тормозе и подложите противооткатные упоры под задние колёса.
- Ослабьте гайки крепления колеса крест-накрест на пол-оборота, пока автомобиль стоит на земле.
- Поднимите переднюю часть автомобиля домкратом, установите на надёжные подпорки.
- Полностью открутите гайки и снимите колесо, убрав его в сторону для удобства работы.
- Перед разборкой тормозного узла очистите зону суппорта металлической щёткой, чтобы избежать попадания грязи внутрь механизма.
- Открутите направляющие болты суппорта ключом на 13 или 17 мм (в зависимости от модели), придерживая направляющие пальцы рожковым ключом соответствующего размера.
- Снимите суппорт, аккуратно подвесив его на прочной проволоке к стойке подвески, чтобы не перегибать тормозный шланг.
- При необходимости извлеките тормозные колодки и осмотрите состояние направляющих и пыльников.

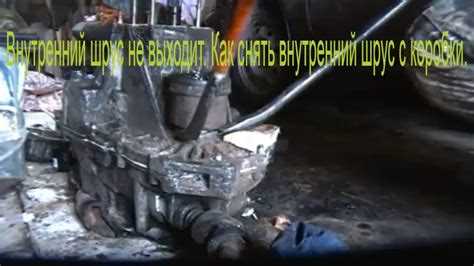

Отсоединение шаровой опоры и рулевого наконечника
Перед началом работ зафиксировать автомобиль на ровной площадке, установить противооткатные упоры и поднять соответствующую сторону домкратом, дополнительно подперев её надёжной опорой.
- Снять колесо для доступа к ступичному узлу.
- Очистить резьбовые соединения шаровой опоры и рулевого наконечника металлической щёткой, обработать проникающей смазкой.
- Ключом на 19 открутить гайку крепления пальца рулевого наконечника к поворотному кулаку, удерживая палец рожковым ключом за плоские грани.
- Использовать съёмник шаровых соединений для выпрессовки пальца наконечника; при отсутствии съёмника аккуратно ударить молотком по проушине кулака, избегая повреждения резьбы.
- Ключом на 17 или 19 открутить гайку крепления шаровой опоры к поворотному кулаку.
- Выпрессовать палец шаровой опоры при помощи съёмника или направленных ударов молотком по посадочному месту в кулаке.
- Освободить нижний рычаг, удерживая ШРУС и привод от чрезмерного натяжения, чтобы избежать повреждения пыльников.
Выемка приводного вала из ступицы
Перед демонтажом зафиксировать автомобиль на опорах, затормозить ручным тормозом и установить упоры под колёса противоположной оси. Снять колпак ступицы и расконтрить гайку привода, используя зубило и молоток, затем отвернуть её головкой на 30 мм с применением воротка или трубного удлинителя.
Вывернуть болты крепления колеса, снять его и обеспечить свободный доступ к ступице. Отсоединить нижнюю шаровую опору от поворотного кулака, предварительно отвернув два болта крепления ключом на 17 мм. При необходимости аккуратно разжать проушины кулака монтажной лопаткой.
Вдавить привод из ступицы лёгкими ударами медного или алюминиевого молотка по торцу вала через проставку, чтобы избежать повреждения резьбы. Если шлицы закисли, использовать проникающую смазку и дать ей впитаться не менее 10 минут.
При тугой посадке допустимо применять съёмник для полуосей: установить лапы на ступицу, винт упереть в торец вала и равномерно выдавить шлицы. Не допускать ударов по корпусу ступичного подшипника, чтобы не нарушить его геометрию.

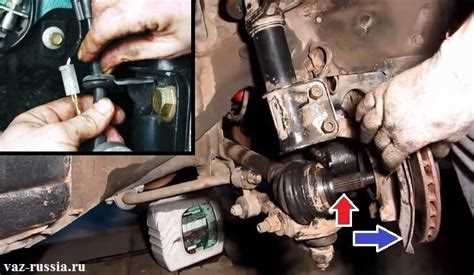

Отсоединение внутреннего ШРУС от коробки передач
Перед демонтажем установите автомобиль на ровную поверхность, зафиксируйте колёса противооткатными упорами и выжмите стояночный тормоз. Для исключения утечки масла заранее подготовьте ёмкость и при необходимости частично слейте трансмиссионную жидкость.
Работы выполняются на поднятом домкратом и зафиксированном на надёжных опорах автомобиле. Снимите колесо и демонтируйте поворотный кулак от наружного ШРУС. Освободите доступ к месту соединения внутреннего ШРУС с коробкой передач.
Используйте монтажную лопатку или плоское зубило с молотком для выталкивания шарнира из посадочного места. Упор делайте в корпус коробки, а не в сальник, чтобы избежать его повреждения. При приложении усилия контролируйте угол инструмента, исключая перекос и нагрузку на шлицы.
После выхода стопорного кольца из проточки аккуратно выньте вал, поддерживая его, чтобы не повредить шлицевую часть. Немедленно закройте отверстие коробки чистой заглушкой или тканью для защиты от попадания пыли и мусора.
| Инструмент | Назначение |
|---|---|
| Монтажная лопатка | Выбивание шарнира из корпуса КПП |
| Плоское зубило | Альтернатива лопатке при ограниченном доступе |
| Молоток | Создание направленного импульса |
| Ёмкость для масла | Сбор вытекшей трансмиссионной жидкости |
| Чистая заглушка | Защита от загрязнений внутри КПП |
Осмотр и подготовка деталей к обратной сборке
Очистить корпус ШРУСа и полуось от остатков старой смазки и абразивных частиц с использованием керосина или очистителя тормозов. После промывки вытереть детали безворсовой тканью до полного удаления влаги.
Проверить дорожки сепаратора и шарики на наличие выработки, раковин, трещин или задиров. При обнаружении повреждений заменить элемент целиком, так как восстановление рабочих поверхностей невозможно.
Осмотреть шлицы вала и внутренней обоймы: не должно быть закусов, деформаций и износа более 0,1 мм. Любое расшатывание на сопряжении свидетельствует о необходимости замены детали.
Контролировать целостность стопорного кольца: оно должно сохранять упругость и не иметь следов деформации. При малейших сомнениях заменить новым.
Перед сборкой нанести свежую смазку типа ШРУС-4 в объёме, рекомендованном производителем (обычно 70–90 г), распределив её по всем рабочим поверхностям. Не допускать попадания посторонних включений внутрь механизма.
Вопрос-ответ:
Как понять, что внутренний ШРУС на ВАЗ требует замены?
Признаками износа внутреннего ШРУСа могут быть вибрации на руле при разгоне, стуки или хруст при движении, особенно при наборе скорости. Ещё один сигнал — появление люфта при вращении приводного вала рукой, когда машина стоит на подъёмнике. Если пыльник повреждён, внутрь попадает грязь и влага, что ускоряет износ.
Нужно ли сливать масло из коробки перед снятием внутреннего ШРУСа?
Да, при снятии внутреннего ШРУСа часть масла из коробки вытечет, поэтому рекомендуется заранее слить его в подходящую ёмкость. Это предотвратит лишнюю грязь в рабочей зоне и позволит потом залить свежее масло, что пойдёт на пользу трансмиссии.
Какие инструменты понадобятся для снятия внутреннего ШРУСа на ВАЗ?
Для работы обычно нужен домкрат, баллонный ключ, набор головок и трещотка, монтажка или монтировочный лом, молоток, пассатижи, а также ёмкость для масла. Удобно иметь помощника, который поможет удерживать детали при откручивании крепежа.
Можно ли заменить внутренний ШРУС без снятия всего привода?
Да, можно. После того как вы освободите шарнир от коробки передач и отсоедините его от наружного ШРУСа, внутренний узел можно заменить отдельно. Однако в некоторых случаях проще вынуть весь привод в сборе, чтобы работать в более удобных условиях и не повредить пыльник.
Есть ли риск повредить сальник коробки при снятии внутреннего ШРУСа?
Да, при неаккуратном извлечении шарнира можно задеть кромку сальника или деформировать его. Чтобы этого избежать, лучше использовать монтажку, поддевая ШРУС ближе к корпусу коробки, и делать резкое, но контролируемое движение. Если сальник уже имеет повреждения или течь, его стоит заменить сразу.
Как понять, что внутренний ШРУС на ВАЗ требует снятия или замены?
Обычно о проблемах с внутренним ШРУСом сигнализируют характерные щелчки или треск при разгоне, вибрации на высокой скорости и люфт в приводе. Иногда можно заметить повреждение пыльника — через трещины или разрывы в него попадает грязь и влага, что ускоряет износ шарнира. Если при осмотре обнаружено, что смазка вытекла, а внутри появились следы ржавчины или грязи, лучше снять узел и провести диагностику, а при необходимости — заменить.
Нужен ли специальный инструмент, чтобы снять внутренний ШРУС на ВАЗ своими руками?
Для демонтажа внутреннего ШРУСа не требуется дорогостоящий инструмент. Достаточно стандартного набора: домкрата, баллонного ключа, воротка с головками, монтажной лопатки или монтировки, а также емкости для слива трансмиссионного масла. Удобно иметь и резиновый молоток, чтобы аккуратно выбить шарнир из коробки, не повредив посадочные места. Если под рукой есть гараж с ямой или подъемником, работа пойдёт быстрее, но при аккуратности можно справиться и на ровной площадке.
