В данной инструкции будет подробно рассмотрен выбор комплектующих, включая типы светодиодных матриц, контроллеров и блоков питания, а также последовательность их соединения. Особое внимание уделено программному обеспечению, включая настройку прошивки и загрузку текста.
Реализация проекта занимает от нескольких часов до одного дня в зависимости от опыта, при этом важно соблюдать технические требования по напряжению и совместимости компонентов. Соблюдение рекомендаций обеспечит стабильную работу и долговечность бегущей строки.
Выбор и подготовка компонентов для бегущей строки
Основным элементом бегущей строки служит светодиодный модуль с матрицей из красных или полноцветных LED. Оптимальный размер модуля – 32×16 точек, обеспечивающий баланс между разрешением и энергопотреблением. Для управления используется контроллер на базе микроконтроллера ESP32 или Arduino с поддержкой последовательного интерфейса SPI.
Для питания необходим блок с выходным напряжением 5 В и током не менее 2 А, учитывая суммарное потребление светодиодов и контроллера. Рекомендуется выбирать блок питания с защитой от короткого замыкания и перегрева.
Крепление модулей требует алюминиевого или пластикового каркаса с точной фиксацией для предотвращения смещения элементов. Для соединения модулей используйте экранированные кабели с разъемами Dupont или специальные шлейфы, чтобы снизить помехи и обеспечить надежность сигнала.
Перед сборкой проверьте работоспособность каждого модуля с помощью тестовой программы, отображающей все пиксели поочередно. Для контроллера загрузите прошивку с поддержкой выбранного типа модулей и настройте параметры ширины, высоты и частоты обновления.
Обязательно используйте радиаторы или активное охлаждение для блоков питания и контроллера, если корпус будет закрытым. Для защиты от пыли и влаги применяйте прозрачный акрил или поликарбонат в качестве защитного экрана, с обязательным запасом вентиляции.
Подключение и настройка контроллера бегущей строки
Начинайте с подключения питания контроллера. Используйте стабилизированный блок питания с напряжением 5 В и током не менее 2 А для средних по размеру строк. Подключение к нестабильному или слабому источнику питания приведет к мерцанию или неправильной работе.
Далее соедините сигнальные линии контроллера и матрицы. В случае HUB75 это контакты R1, G1, B1, R2, G2, B2, A, B, C, D, CLK, LAT и OE. Следите за правильностью распиновки и плотностью контактов. Ошибки вызовут нарушение отображения.
Для настройки контроллера используйте специальное программное обеспечение, которое обычно предоставляется производителем. Через USB или COM-порт подключите контроллер к компьютеру. При первом запуске задайте параметры матрицы: разрешение (например, 64×32 или 128×16), тип подключения (HUB75, SPI), количество цветов (одноцветная или RGB).
Рекомендуется выполнить тестовый запуск: загрузить в контроллер демонстрационное сообщение и проверить равномерность подсветки, отсутствие битых пикселей и корректное обновление изображения. При обнаружении дефектов проверьте все соединения и при необходимости перепрошивку контроллера.
Для эффективного управления бегущей строкой задайте скорость прокрутки текста (обычно от 20 до 100 точек в секунду) и время показа каждого сообщения. Слишком высокая скорость ухудшает читаемость, слишком низкая – снижает информативность.
| Шаг | Описание | Рекомендации |
|---|---|---|
| 1 | Подключение питания | 5 В, не менее 2 А, стабильный источник |
| 2 | Соединение сигнальных линий | HUB75, проверка распиновки |
| 3 | Соединение с ПК | USB или COM-порт, использование ПО производителя |
| 4 | Настройка параметров матрицы | Разрешение, тип подключения, количество цветов |
| 5 | Тестовый запуск | Проверка подсветки, обновления и битых пикселей |
| 6 | Настройка скорости и времени отображения | Скорость 20–100 точек/с, комфортное время показа |
Монтаж светодиодных модулей и их крепление
Для начала необходимо выбрать подходящий тип светодиодных модулей – чаще всего применяют стандартные RGB-модули с шагом пикселя 8 мм или 10 мм для бегущих строк средней яркости и разрешения.
Перед монтажом убедитесь, что поверхность корпуса ровная и чистая, без пыли и жира. Это обеспечит надежное крепление и предотвращение перегрева модулей.
- Разметка и подготовка корпуса:
- Отметьте места установки модулей с шагом, соответствующим размерам модулей и планируемому разрешению строки.
- При необходимости просверлите отверстия для крепежа или монтажа проводов.
- Крепление модулей:
- Используйте винтовые соединения через крепежные отверстия модулей. Важно не перетягивать винты, чтобы не повредить плату.
- Если корпус металлический, примените изолирующие шайбы для предотвращения коротких замыканий.
- При отсутствии крепежных отверстий допускается фиксация модулей на двусторонний скотч высокой прочности, например, 3M VHB, с последующим дополнительным фиксированием по углам.
- Соединение модулей:
- Провода между модулями должны иметь минимальную длину для снижения потерь напряжения и помех.
- Используйте пайку или специализированные коннекторы с фиксацией, чтобы исключить ослабление контактов при вибрации.
- Проверяйте полярность питания и сигнальных линий, соблюдая схему подключения контроллера.
- Теплоотвод:
- При установке на металлический корпус используйте термопрокладки толщиной 0,5–1 мм для улучшения теплопередачи.
- Оставляйте между модулями зазор не менее 2 мм для циркуляции воздуха, если корпус закрытый.
После монтажа каждого блока модулей рекомендуется проверить их работоспособность под подачей питания перед дальнейшей сборкой всей конструкции.

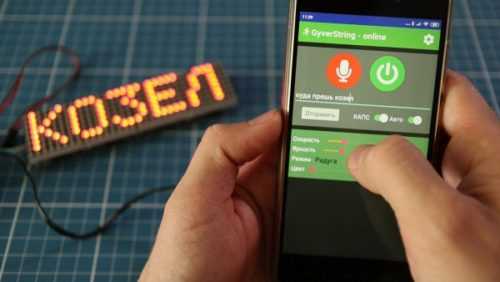

Программирование и загрузка текста на бегущую строку
Для программирования бегущей строки требуется контроллер с поддержкой загрузки текста через USB, последовательный порт или Wi-Fi. В первую очередь подготовьте текстовый файл в формате, поддерживаемом контроллером (чаще всего .txt или .csv), с указанием необходимого шрифта и скорости прокрутки.
Подключите контроллер к компьютеру через соответствующий интерфейс и установите фирменное программное обеспечение или универсальный редактор текста, совместимый с вашим устройством. В настройках программы укажите разрешение экрана бегущей строки (количество точек по горизонтали и вертикали), чтобы корректно отобразить весь текст.
Перед загрузкой текста рекомендуют проверить параметры отображения: скорость прокрутки, яркость и эффекты (например, мигание или плавное появление). Оптимальная скорость прокрутки для читаемости – 20–30 символов в секунду, при этом интервал между повторениями должен быть не менее 2 секунд.
Загрузка текста осуществляется через функцию «Загрузить» или «Передать данные» в программном обеспечении. По завершении загрузки рекомендуется выполнить тестовый запуск на бегущей строке, чтобы убедиться в отсутствии сбоев и правильности отображения символов.
Для оперативного обновления информации можно настроить передачу данных по сети с использованием протокола TCP/IP или через облачный сервис, если контроллер это поддерживает. В таком случае изменения в тексте автоматически обновляются на устройстве без ручной перезагрузки.
При возникновении ошибок отображения проверьте корректность кодировки файла (лучше использовать UTF-8), а также совместимость шрифтов с контроллером. Некоторые модели поддерживают только моноширинные шрифты, что важно учитывать при подготовке текста.
Проверка работоспособности и устранение неполадок
Для начала подключите бегущую строку к источнику питания и контроллеру, убедитесь в правильности полярности и надежности контактов. При включении должна загореться хотя бы часть светодиодов, что свидетельствует о подаче питания.
Если экран не реагирует, проверьте напряжение на разъеме питания мультиметром – оно должно соответствовать параметрам блоков питания (обычно 5В или 12В в зависимости от модулей). При отсутствии напряжения проверьте кабели и блок питания.
Для диагностики контроллера используйте штатное ПО или программы для загрузки текста. Если контроллер не определяется компьютером, перепроверьте USB-кабель, драйверы и разъемы.
Если текст отображается с пропусками или искажениями, проверьте целостность шлейфов между модулями и наличие пайки на контактах. Неисправный модуль следует временно отключить и проверить отдельно.
При мерцании или нестабильной работе бегущей строки проверьте качество и мощность блока питания. Недостаток тока вызывает снижение яркости и сбои. Рекомендуется блок питания с запасом по току минимум 20% от расчетного потребления.
Для проверки работы светодиодов используйте мультиметр в режиме прозвонки или специальный LED-тестер. Слабый светодиод или полностью неработающий модуль требует замены.
Если контроллер поддерживает логи ошибок, ознакомьтесь с журналом через программное обеспечение, это поможет выявить проблемы с памятью или прошивкой. В случае подозрений на сбой перепрошивки выполните обновление ПО с официального сайта производителя.
Проверяйте качество соединений и отсутствие замыканий на платах, особенно после сборки. Для этого можно использовать функцию измерения сопротивления между соседними контактами и корпусом.
Регулярно очищайте контакты от пыли и окислений, используя спиртовую обработку, что улучшит стабильность работы.
Если после всех проверок бегущая строка не работает корректно, поочередно отключайте модули и проверяйте систему на минимальном составе, чтобы локализовать неисправный участок.
Установка и подключение бегущей строки к электросети
Для установки бегущей строки выберите прочное и ровное место с доступом к электросети 220 В. Оптимально использовать стены или специализированные крепления с анкерными болтами, выдерживающими нагрузку не менее 10 кг. Высота монтажа зависит от зоны обзора, обычно 1,5–2,5 метра от пола.
Перед подключением проверьте состояние кабеля питания и вилки, используйте кабель с сечением не менее 0,75 мм² для длины до 5 метров. При большей длине увеличьте сечение до 1,5 мм², чтобы избежать перегрева и падения напряжения.
Подключение к электросети должно осуществляться через УЗО и автоматический выключатель с номиналом 6–10 А, обеспечивающий защиту от короткого замыкания и утечки тока. Используйте розетку с заземлением, чтобы исключить риск поражения электрическим током.
Проверьте правильность фазировки и отсутствие повреждений в электропроводке. Включайте бегущую строку только после завершения всех монтажных работ и проверки изоляции.
Если планируется наружная установка, применяйте влагозащитные соединения и кабели с двойной изоляцией. Все электрические компоненты должны иметь степень защиты не ниже IP54.
Для обеспечения безопасной эксплуатации дополнительно закрепите кабель питания с помощью клипс и избегайте его натяжения или контакта с острыми краями.
После подключения проведите тестовый запуск, убедитесь в стабильной работе блока питания и отсутствии перегрева элементов. В случае обнаружения неисправностей отключите питание и устраните причину до повторного запуска.
Вопрос-ответ:
Какие компоненты нужны для самостоятельной сборки бегущей строки и на что обратить внимание при их выборе?
Для сборки бегущей строки понадобятся светодиодные модули, контроллер для управления отображением текста, блок питания, каркас или корпус для монтажа модулей, а также кабели и крепежные элементы. При выборе светодиодных модулей обращайте внимание на плотность пикселей, цвет свечения и угол обзора, чтобы обеспечить нужное качество и читаемость. Контроллер должен поддерживать необходимое разрешение и иметь удобный интерфейс для загрузки текста. Блок питания подбирается по мощности, с запасом примерно 20%, чтобы обеспечить стабильную работу всей конструкции.
Как правильно подключить бегущую строку к электросети, чтобы избежать повреждений и обеспечить безопасность?
Подключение бегущей строки к электросети следует выполнять через качественный блок питания с защитой от перепадов напряжения. Важно использовать кабели с подходящим сечением и обеспечить надежное заземление. Перед подачей питания стоит проверить все соединения и изоляцию, чтобы исключить короткие замыкания. Для безопасности лучше использовать розетку с УЗО или автоматическим выключателем, который отключит питание при возникновении аварийной ситуации. Если вы не уверены в своих навыках работы с электропроводкой, рекомендуется привлечь специалиста.
Какие настройки нужно выполнить в контроллере, чтобы бегущая строка корректно отображала текст с нужной скоростью и стилем?
В контроллере следует задать параметры разрешения, соответствующие размерам установленного светодиодного массива, а также выбрать режим отображения — например, горизонтальное или вертикальное движение текста. Скорость прокрутки регулируется через специальное меню и подбирается так, чтобы текст был легко читаем с нужного расстояния. Также можно настроить яркость и цвет подсветки, если контроллер поддерживает эти функции. Для удобства часто используют программное обеспечение, которое позволяет создать и сохранить несколько вариантов сообщений с разными эффектами.
Какие типичные проблемы возникают при сборке бегущей строки и как их устранить?
Одной из частых проблем является отсутствие или искажение изображения на экране, что часто связано с плохим контактом между модулями или неисправностью контроллера. Для устранения стоит проверить разъемы, шлейфы и переподключить все элементы. Если строка не включается, причиной может быть недостаточная мощность блока питания или перегрев. В этом случае нужно заменить или улучшить питание и обеспечить вентиляцию корпуса. Иногда возникают ошибки в программировании текста — для их решения следует перепрошить контроллер и проверить совместимость используемого ПО с устройством.
