Рулевой механизм Kia Optima представляет собой реечный узел с гидравлическим или электрическим усилителем, установленный на подрамнике в передней части кузова. Для его демонтажа требуется обеспечить доступ снизу автомобиля, что предполагает использование смотровой ямы, подъемника или надежных опорных стоек. Перед началом работ необходимо обесточить автомобиль, отключив клемму аккумулятора, чтобы исключить повреждение электроусилителя и датчиков.
Снятие рулевой рейки связано с частичным разбором передней подвески. Необходимо отсоединить рулевые тяги от поворотных кулаков, открутить крепеж подрамника и рулевого вала, а также отсоединить гидравлические или электрические магистрали, в зависимости от комплектации. При работе с гидроусилителем следует заранее слить рабочую жидкость, чтобы избежать вытекания и попадания масла на элементы подвески.
Точный порядок действий зависит от поколения и года выпуска Kia Optima, однако во всех случаях важно пометить положение рулевого вала относительно рейки для правильной установки при обратной сборке. Нарушение меток приведет к смещению положения руля и некорректной работе системы стабилизации. При затяжке болтов крепления следует использовать момент, указанный в сервисной документации, чтобы избежать деформации узла.
Подготовка инструментов, домкрата и безопасная фиксация машины
Для демонтажа рулевой рейки потребуются: набор головок 8–19 мм, карданный переходник, трещотка с удлинителем, рожковые ключи, вороток, проникающая смазка, монтировка, контейнер для слива жидкости ГУР, перчатки с прорезиненным покрытием и фонарь.
Домкрат должен обеспечивать подъём не менее 2 тонн и иметь плавный ход штока. Перед началом работы проверить его исправность: отсутствие утечек масла, исправность запорного клапана. Подъём выполнять только за заводские точки опоры, указанные в руководстве по ремонту.
После подъёма установить две прочные страховочные опоры под силовые элементы кузова. Высота опор должна исключать их смещение при нагрузке. Под колёса, остающиеся на земле, поместить противооткатные упоры с фиксацией к покрытию.
Перед началом демонтажа убедиться в устойчивости автомобиля: проверить, что опоры не имеют люфта, а домкрат не несёт нагрузку. Работы под машиной вести только при полной фиксации на опорах.
Как отсоединить рулевые тяги и снять наружные наконечники
Необходимые инструменты:
- домкрат и подставки (стабильно), противооткатные колодки;
- набор головок и трещотка (8–24 мм), рожковые ключи;
- съёмник шаровых/фиксатор рулевых тяг (pickle-fork) или шарнирный съёмник;
- проникающая смазка, молоток, пассатижи, метровая рулетка или штангенциркуль;
- маркер/меловая паста для меток, проволока/зажим для шплинта;
- момент-ключ (диапазон 10–200 Н·м) и проволочный зажим (если есть шплинт).
Подготовка:
- Поставьте автомобиль на ровную площадку, затормозите стояночным тормозом и установите противооткатные колодки под задние колёса.
- Поднимите переднюю часть, установите надёжно на подпорки; снимите колесо со стороны работ.
- Выверните колёса в центр (ровно прямо) – это уменьшит нагрузку на рулевую рейку при демонтаже.
- Зафиксируйте рулевое колесо: обмотайте рулевую колонку или закрепите рулевой вал, чтобы колёса не поворачивались и не натягивали шланги/проводку.
Снятие наружного наконечника (пошагово):
- Осмотрите соединение: найдите шплинт/фиксирующую пластину и гайку наконечника. Если есть шплинт – выпрямите и снимите его пассатижами.
- Нанесите проникающую смазку на резьбовую часть и место посадки шаровой; подождите 5–10 минут.
- Отпустите контргайку на рулевой тяге (гайка-фиксатор на тяге) – не снимайте до полного откручивания наконечника. Запомните или отметьте положение контргайки по отношению к тяге.
- Ослабьте и снимите гайку крепления наконечника к поворотному кулаку/рейке – запомните размер гайки и при необходимости используйте головку с карданом.
- Установите съёмник шарового пальца между наконечником и кулаком. Если используете «вилку» (pickle-fork), постукивайте молотком аккуратно – держите пыльник, чтобы не повредить шар.
- После отделения наконечника открутите его от рулевой тяги: считать количество оборотов до полного выкручивания или замерить расстояние от фиксированной метки на тяге до торца наконечника штангенциркулем (мм). Сохраните этот параметр для обратной установки.
- Полностью выкрутив наконечник, снимите контргайку и выньте наконечник; осмотрите резьбу и пыльник – при разрыве пыльника замените наконечник.
Рекомендации по точности и безопасности:
- Для сохранения сход-развала: перед демонтажем нанесите две чёткие метки (на рулевой тяге и на наконечнике/контргайке). Измерьте и запишите длину резьбы, число оборотов при выкручивании или расстояние в миллиметрах – при обратной установке восстановите точно те же значения.
- Если наконечник фиксируется шплинтом или стопорной пластиной – обязателен новый шплинт/стопор при сборке.
- Не наносите силу на рулевую рейку или шланги: поддерживайте поворотный кулак при выбивании, чтобы не передавать рывки на рейку.
- Если резьба прикипела – аккуратно нагрейте гайку газовой горелкой (локально, 2–3 секунды) и повторно обработайте проникающей смазкой; избегайте перегрева резиновых элементов рядом.
- Не используйте зубило/острый инструмент прямо в шаровой чашке – легко повредить посадочную поверхность.
Контроль после сборки:
- При установке закрутите наконечник до прежнего значения (по метке/по замерам) и зафиксируйте контргайкой. Если в вашей модели требуется определённый момент – затяните гайку наконечника динамометрическим ключом (обычно в пределах 40–70 Н·м; ориентируйтесь по мануалу автомобиля) и установите новый шплинт, если предусмотрен.
- Опустите автомобиль, прокрутите рулевое колесо от упора до упора 2–3 раза, затем проверьте крепления на самодействующее ослабление.
- После замены обязательна профессиональная регулировка углов развала/схождения (сход-развал) – не эксплуатируйте автомобиль с неотрегулированной развал-сходимостью.
Проверки и замены:
- Заменяйте наконечники при люфте более 0,5 мм или при трещинах/разрывах пыльника.
- При коррозии резьбы – очищайте щёткой-проволокой, проверяйте посадочные поверхности и при необходимости заменяйте тягу целиком.
Отсоединение рулевой колонки и снятие карданного соединения
Перед началом отсоединения зафиксировать рулевое колесо в центральном положении и вынуть ключ из замка зажигания, чтобы предотвратить проворачивание вала.
В салоне, под панелью приборов, найти место соединения рулевой колонки с промежуточным валом. С помощью маркера нанести метки на вал и шлицы кардана для последующей точной установки.
Выкрутить фиксирующий болт карданного соединения, удерживая инструмент под углом для исключения срыва грани. При необходимости предварительно обработать резьбу проникающей смазкой.
Отвести карданный шарнир от шлицевого конца рулевой рейки, контролируя, чтобы вал колонки не сместился внутрь салона. Не допускать загрязнения шлицев.
Проверить целостность уплотнителя в месте ввода вала в моторный отсек и при обнаружении повреждений заменить его до обратной сборки.

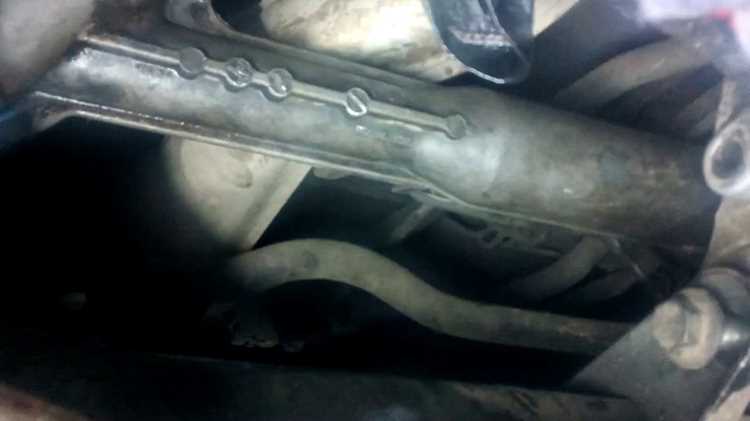

Отключение гидравлических или электрических трубок: слив масла и уплотнение магистралей
Перед отсоединением магистралей гидроусилителя установите подсоединённый к бачку шланг в ёмкость объёмом не менее 1 литра и открутите крепёжные гайки трубок ключом на 17 или 19 в зависимости от модификации. Масло будет сходить под собственным давлением, поэтому удерживайте шланг ниже уровня рейки, чтобы избежать разбрызгивания. При наличии электрического усилителя отключите разъём питания и жгут датчиков, предварительно зафиксировав их положение для обратной сборки.
После слива масла закройте концы шлангов пластиковыми заглушками или плотной изоляционной лентой, чтобы предотвратить попадание грязи и влаги. На металлических трубках используйте резьбовые колпачки подходящего диаметра. Если планируется повторное использование жидкости, профильтруйте её через мелкую сетку и храните в чистой таре с плотно закрытой крышкой.
При работе в холодное время года рекомендуется прогреть систему, запустив двигатель на 1–2 минуты перед разборкой, чтобы масло стало менее вязким и полностью вышло из магистралей. Остаточное давление в гидролиниях стравите, плавно открутив фитинг на рейке на пол-оборота, затем полностью отсоедините трубку.
Откручивание креплений рейки и демонтаж опор подрамника
Перед началом работ установить автомобиль на надёжные опоры и зафиксировать колёса. Снять защиту картера для доступа к подрамнику и рейке.
Ключом на 14 или 17 (в зависимости от комплектации) ослабить болты крепления рулевой рейки к подрамнику. Откручивать их равномерно, удерживая гайки с противоположной стороны. Болты часто имеют фиксатор резьбы, поэтому рекомендуется использовать проникающую смазку за 10–15 минут до отворачивания.
Для демонтажа опор подрамника открутить передние и задние болты крепления, а также центральные стяжные элементы, соединяющие подрамник с кузовом. Болты подрамника затянуты моментом до 120–140 Н·м, поэтому потребуется вороток с удлинителем или гайковёрт.
После ослабления всех креплений подрамник необходимо подпереть домкратом или траверсой, чтобы исключить его резкое падение. Опустить подрамник на 5–7 см для освобождения рейки, при этом следить, чтобы не повредить шланги гидроусилителя и проводку датчиков.
Извлечение рейки из моторного отсека и проверка посадочных мест на повреждения
После отсоединения рулевых тяг, карданного шарнира и крепёжных болтов аккуратно сместите рейку в сторону, обеспечивая выход из крепёжных кронштейнов. Для освобождения узла используйте поддомкрачивание двигателя или снятие опорных элементов подрамника, если габариты не позволяют извлечь его напрямую.
Перемещайте рейку по диагонали, избегая контакта с магистралями ГУР и жгутами проводки. Не допускайте перекоса корпуса – удары могут привести к микротрещинам в алюминиевых частях.
После демонтажа очистите посадочные места на подрамнике и кронштейнах от грязи и коррозии. Осмотрите зоны прилегания на наличие вмятин, трещин, следов деформации. При обнаружении износа втулок или повреждения резьбы замените соответствующие элементы. Проверьте целостность уплотнительных поверхностей – нарушение геометрии приведёт к смещению рейки при эксплуатации.
Особое внимание уделите состоянию опорных площадок: малейшие заусенцы или окислы следует удалить надфилем или шлифовкой, чтобы исключить перекос при установке нового узла.
Вопрос-ответ:
Нужно ли снимать подрамник, чтобы снять рулевую рейку на Киа Оптима?
Да, в большинстве случаев подрамник придётся опустить или полностью снять. Это связано с тем, что рулевая рейка расположена в нижней части моторного отсека и доступ к креплениям сильно ограничен. Перед этим необходимо отсоединить стабилизатор поперечной устойчивости, рулевые тяги и разъёмы электропроводки, если у вас электроусилитель.
Как понять, что рулевая рейка на моей Киа Оптима требует демонтажа?
Чаще всего необходимость снятия возникает при сильных стуках в рулевом управлении, течи жидкости из гидроусилителя, люфте руля или тугом вращении. Если на СТО подтвердили, что рейка неисправна, её придётся либо снимать для ремонта, либо менять на новую.
Можно ли снять рулевую рейку на Киа Оптима без ямы или подъёмника?
Технически это возможно, но крайне неудобно. Придётся работать на ограниченном пространстве, что усложняет откручивание болтов и доступ к соединениям. Большинство мастеров рекомендуют использовать хотя бы прочные подъёмники-«козлы» или эстакаду, чтобы обеспечить безопасный доступ снизу.
Какие инструменты нужны для снятия рулевой рейки на Киа Оптима?
Минимальный набор включает трещотку с удлинителями, набор головок и ключей, вороток для тугих болтов, съёмник для рулевых тяг, а также проникающую смазку для прикипевших соединений. Если у вас версия с электроусилителем, пригодится мультиметр для проверки разъёмов перед отсоединением.
Сколько времени занимает снятие рулевой рейки у опытного механика?
В среднем на эту работу уходит от 2 до 4 часов, в зависимости от состояния крепежа и наличия нужного оборудования. Если болты прикипели или требуется дополнительно снимать подрамник, время может увеличиться.
Можно ли снять рулевую рейку на Kia Optima без снятия подрамника?
Технически это возможно, но крайне неудобно и требует больших усилий. Доступ к крепежу и трубкам гидроусилителя сильно ограничен, поэтому большинство мастеров всё же опускают или полностью снимают подрамник. Это позволяет аккуратно извлечь рейку, не повреждая пыльники, трубки и уплотнения. Без демонтажа подрамника придётся работать в стеснённых условиях, использовать длинные головки и карданчики, а также быть готовым к тому, что весь процесс займёт больше времени.
