Киа церато где находится стартер

Стартер на Kia Cerato расположен в нижней части двигателя, с тыльной стороны, в районе стыка двигателя и коробки передач. В большинстве модификаций он закреплён на картере сцепления или корпуса АКПП, что обеспечивает прямое соединение с маховиком. Доступ к нему обычно возможен как снизу автомобиля, так и сбоку, но для точного подхода часто требуется частичный демонтаж защитных элементов.

На версиях с бензиновыми двигателями объёмом 1.6 и 2.0 литра стартер монтируется ближе к правой стороне моторного отсека, если смотреть по ходу движения. Крепёж осуществляется тремя болтами, а клеммы питания подсоединены сверху корпуса. При обслуживании важно предварительно отключить аккумулятор, так как питание подаётся напрямую, и короткое замыкание может повредить электрооборудование.

Для упрощения доступа рекомендуется использовать смотровую яму или подъёмник. При работе снизу важно обратить внимание на расположение выхлопной системы – в некоторых комплектациях трубопровод проходит близко к корпусу стартера, что требует осторожности при демонтаже. Перед снятием узла следует пометить или сфотографировать расположение проводки, чтобы исключить ошибки при обратной установке.

Где находится стартер на Kia Cerato

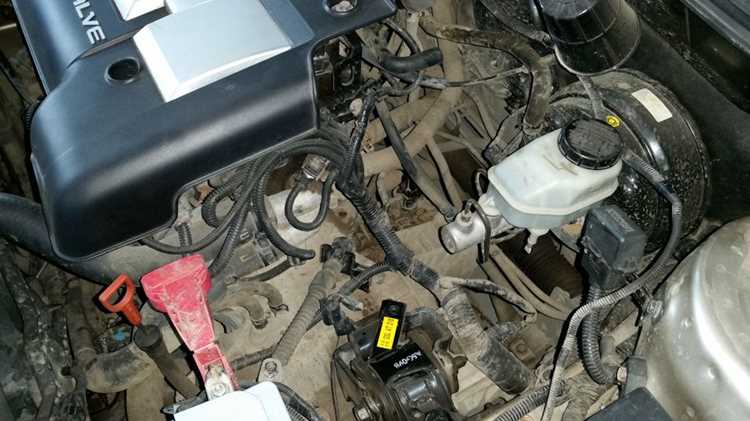

Стартер на Kia Cerato расположен в нижней части двигателя, с тыльной стороны блока цилиндров, в зоне стыка с коробкой передач. Доступ к нему зависит от типа двигателя и года выпуска модели.

• На двигателях 1.6 и 2.0 стартер установлен со стороны пассажира, ближе к переднему бамперу, под впускным коллектором.
• Крепится к корпусу коробки передач двумя или тремя болтами, головка которых направлена в сторону моторного отсека.
• Подключён к аккумулятору толстым силовым кабелем и управляющим проводом с клеммой.

Для осмотра или снятия стартера рекомендуется:

1. Отключить минусовую клемму аккумулятора.
2. Поднять автомобиль и зафиксировать на опорах для безопасного доступа снизу.
3. Снять защиту картера, если установлена.
4. Отсоединить разъём управляющего провода и силовой кабель.
5. Открутить крепёжные болты и аккуратно вынуть стартер из посадочного места.

Расположение стартера на Kia Cerato по типам двигателей (1.6 и 2.0)

Двигатель 1.6 (G4FC): стартер закреплён на стыке двигателя и коробки передач, с тыльной стороны силового агрегата, ближе к блоку цилиндров. Для доступа необходимо демонтировать пластиковую защиту картера и частично отвести в сторону воздухозаборный патрубок. Оптимальный доступ обеспечивается со стороны днища автомобиля, при этом важно отключить минусовую клемму аккумулятора.

Двигатель 2.0 (G4KD): стартер расположен выше уровня крепления КПП, ближе к правой опоре двигателя. Узел смещён в сторону моторного щита, что затрудняет доступ сверху. Для снятия удобно использовать яму или подъёмник, предварительно освободив пространство, сняв нижнюю защиту и отключив разъём питания стартера.

Совет: перед началом работ следует отметить расположение проводки и разъёмов, чтобы исключить ошибки при обратной установке.

Как добраться до стартера: снятие аккумулятора, воздушного короба и защиты картера

Перед началом работ отсоедините «минусовую» клемму аккумулятора, чтобы исключить риск короткого замыкания. Используйте ключ на 10 мм для ослабления гайки. Снимите аккумулятор, предварительно открутив фиксирующую планку крепления, расположенную у его основания.

Демонтируйте воздушный короб: отсоедините разъём датчика массового расхода воздуха, ослабьте хомут на патрубке и открутите крепёжные болты короба ключом на 12 мм. Аккуратно извлеките короб в сторону, освобождая пространство в подкапотном отсеке.

Чтобы получить доступ снизу, установите автомобиль на надёжные опоры и снимите защиту картера. Для этого выкрутите передние и задние болты крепления защиты ключом на 14 мм или головкой с трещоткой. После снятия защиты откроется нижний доступ к стартеру, что упростит его откручивание и демонтаж.

Визуальные ориентиры для поиска стартера: корпус КПП, болты крепления и толстый силовой кабель

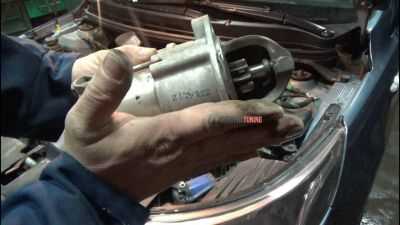

Стартер на Kia Cerato закреплён на стыке корпуса коробки передач и двигателя, в районе, где виден переход литого алюминиевого картера КПП к блоку цилиндров. Корпус стартера имеет цилиндрическую форму с утолщением редуктора и выступающей втулкой для шестерни. Материал – окрашенный или необработанный металл с характерными ребрами жесткости.

Основным крепёжным элементом служат два или три массивных болта с головкой под ключ 14–17 мм, расположенные по вертикали или диагонали. Болты проходят через фланец стартера в картер КПП, и при внимательном осмотре заметно, что их резьбовая часть уходит внутрь корпуса коробки.

Проверка электрических соединений и реле стартера без демонтажа

Перед началом проверки отключите зажигание и убедитесь, что АКБ заряжен не менее чем на 12,4 В. Используйте мультиметр в режиме измерения постоянного напряжения и сопротивления.

Осмотрите клеммы аккумулятора и провод, идущий к стартеру: отсутствие окислов, трещин и нагара обязательно. При обнаружении налёта зачистите контактную поверхность до блеска и закрепите гайки с моментом 8–12 Н·м.

Проверьте массу двигателя: измерьте падение напряжения между корпусом АКБ и корпусом стартера при включении зажигания. Значение выше 0,3 В указывает на плохой контакт или повреждение провода массы.

Если питание на управляющую цепь реле отсутствует, проверьте цепь от замка зажигания до блока реле, включая разъёмы и жгуты на перегибах и в местах возможного перетирания.

Порядок снятия стартера: нужные ключи, порядок болтов и предосторожности

Перед началом работ отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Для демонтажа стартера Kia Cerato потребуется набор торцевых ключей на 12 и 14 мм, удлинитель и трещотка. При наличии защиты картера подготовьте головку на 10 мм для её снятия.

Сначала отсоедините разъём управления и провод питания стартера, удерживаемый гайкой на 12 мм. Далее открутите верхний крепёжный болт стартера (14 мм), доступ к которому обеспечивается сверху из моторного отсека. Затем поддомкратьте автомобиль, зафиксируйте его на опорах и выкрутите нижний болт (14 мм) снизу.

Снимая стартер, удерживайте его рукой, чтобы предотвратить падение и повреждение корпуса. Не прилагайте усилие при извлечении – если узел не выходит, проверьте, нет ли зацепа за проводку или элементы впускного тракта. При установке соблюдайте обратный порядок, затягивая болты равномерно, с моментом 45–55 Н·м.

Подбор и проверка заменителя: чтение маркировки и выбор совместимых артикулов

На корпусе стартера Киа Церато маркировка обычно выбита или нанесена на металлическую табличку. Основные данные: код производителя (например, Mando, Valeo, Denso), номер детали в формате OEM (28100-2XXX0 или аналогичный) и электрические характеристики – напряжение 12 В, мощность в кВт. Эти параметры позволяют точно определить оригинальную модификацию.

Перед установкой б/у или неоригинальной детали проверяют целостность корпуса, отсутствие трещин, люфта вала, а также проводят тест на холостом ходу: стартер должен вращаться без посторонних шумов и искрения, набирая обороты равномерно. Несовпадение по шлицам или длине вала приведёт к невозможности зацепления с маховиком.

Вопрос-ответ:

Где именно расположен стартер на Kia Cerato?

На большинстве версий Kia Cerato стартер установлен в нижней части двигателя, со стороны стыка с коробкой передач. Чтобы его увидеть, обычно нужно заглянуть под автомобиль или снять защиту картера. Он закреплён болтами к корпусу коробки и подключён к силовому кабелю от аккумулятора и управляющему проводу.

Можно ли добраться до стартера Киа Церато сверху, не снимая защиту?

В некоторых случаях доступ сверху возможен, но он сильно ограничен из-за плотной компоновки подкапотного пространства. На практике для удобного снятия стартера почти всегда приходится работать снизу и откручивать защиту картера. Это позволяет избежать повреждения проводки и упростить демонтаж.

Как понять, что проблема именно в стартере, а не в аккумуляторе?

Если при повороте ключа в замке зажигания слышен только щелчок или стартер крутит очень медленно, а фары и другие электроприборы работают нормально, есть вероятность неисправности стартера. При этом стоит проверить напряжение на аккумуляторе и состояние клемм — иногда проблема кроется именно в плохом контакте.

Сложно ли снять стартер на Kia Cerato самостоятельно?

Технически это задача средней сложности. Понадобятся домкрат или подъёмник, набор ключей и умение работать в ограниченном пространстве. Основная трудность — ограниченный доступ и необходимость отсоединять силовые провода в неудобном положении. Опытные владельцы могут выполнить работу за 1–2 часа.

Существуют ли отличия в расположении стартера между разными поколениями Cerato?

Да, небольшие различия есть. Например, у Cerato первого поколения стартер расположен ближе к передней части автомобиля и доступ к нему немного проще, чем у моделей второго и третьего поколений, где двигатель скомпонован плотнее. Однако в любом случае он всегда крепится в районе стыка двигателя и коробки передач.

Как найти стартер на Kia Cerato с механической коробкой передач?

На Kia Cerato со штатным бензиновым двигателем стартер расположен в нижней части моторного отсека, в районе стыка двигателя и коробки передач. Если смотреть спереди автомобиля, он находится ближе к задней стенке моторного отсека, чуть ниже впускного коллектора. Для доступа к нему часто удобнее работать снизу, приподняв машину на подъемнике или домкрате и сняв защиту картера.

Есть ли разница в расположении стартера на Kia Cerato с автоматической и механической коробкой?

Разница в расположении стартера между версиями с автоматом и механикой минимальна. В обоих случаях он закреплен на корпусе коробки передач рядом с маховиком двигателя. Однако у версий с автоматической коробкой доступ к крепежу может быть чуть сложнее из-за дополнительного кожуха и проводки. При планировании замены или ремонта стоит заранее оценить, можно ли подлезть сверху, или лучше работать снизу, сняв защиту картера.
