Компрессор кондиционера на Hyundai Accent располагается в передней части двигателя, с правой стороны по ходу движения автомобиля, в нижней зоне моторного отсека. Точное положение зависит от поколения модели и установленного двигателя. На наиболее распространённых версиях с бензиновыми двигателями 1.4 и 1.6 компрессор крепится непосредственно к блоку цилиндров с правой стороны, под генератором и рядом с насосом гидроусилителя руля (если он имеется).
Для доступа к компрессору чаще всего требуется снятие защитного кожуха двигателя снизу, а в ряде случаев – и переднего правого колеса с локером. Это особенно актуально при необходимости демонтажа компрессора или его диагностики. Под капотом доступ ограничен, особенно при наличии системы кондиционирования с интегрированным ресивером-осушителем, поэтому нижний подход считается наиболее практичным.
Визуальный ориентир – шкив компрессора с ремнём привода, который соединён с коленчатым валом через общий поликлиновой ремень. Его вращение осуществляется постоянно, а включение компрессора регулируется электромагнитной муфтой. При осмотре ремня важно убедиться, что натяжение и выравнивание правильные, так как это напрямую влияет на работу кондиционера и долговечность компрессора.
Рекомендуется проводить проверку состояния компрессора при каждом техническом обслуживании, уделяя внимание возможным утечкам хладагента в местах соединений и наличию посторонних шумов при его работе. Правильная идентификация расположения и конструкции компрессора упрощает диагностику и позволяет избежать ошибок при ремонте или замене компонентов системы кондиционирования.
В каком месте моторного отсека находится компрессор кондиционера
Компрессор кондиционера на Hyundai Accent (поколения LC, MC и RB) располагается в нижней передней части двигателя, со стороны пассажира. Его корпус частично скрыт элементами подвески и нижним защитным кожухом, что ограничивает прямой доступ при осмотре сверху.
При продольном расположении двигателя (у большинства моделей Accent с передним приводом) компрессор крепится к кронштейну на блоке цилиндров и приводится в движение приводным ремнем, общим с генератором и насосом гидроусилителя. Визуально он находится ниже генератора и ближе к радиатору охлаждения, примерно на уровне передней балки подрамника.
Для точного доступа к компрессору удобнее всего снимать правое переднее колесо и демонтировать подкрылок. Это обеспечит прямой обзор на корпус агрегата, электрические разъемы и фреоновые трубки. Также может потребоваться демонтаж нижней защиты двигателя.
При замене или обслуживании компрессора следует заранее подготовить доступ к кронштейнам крепления и шлангам высокого/низкого давления, а также отключить питание кондиционера во избежание короткого замыкания. Работы рекомендуется выполнять только при полном эвакуировании фреона из системы.
Какой стороной крепится компрессор к блоку двигателя

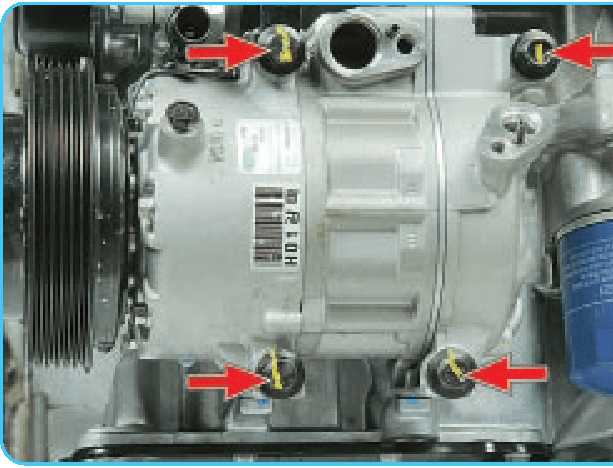

На Hyundai Accent компрессор кондиционера крепится к передней части блока двигателя со стороны шкива коленвала. Монтаж осуществляется через три или четыре монтажных уха, расположенных на корпусе компрессора. Установочная плоскость компрессора ориентирована в сторону блока, а шкив и муфта – в сторону радиатора, обеспечивая доступ к приводному ремню.
Крепёжные болты проходят через проушины компрессора и вворачиваются непосредственно в резьбовые отверстия блока цилиндров. Конструкция предусматривает установку компрессора с таким расчётом, чтобы патрубки подачи и возврата хладагента были направлены вверх и немного в сторону водителя. Это облегчает подключение трубок и обеспечивает достаточный зазор от смежных узлов.
При установке важно соблюдать правильную ориентацию: плоская сторона с монтажными отверстиями должна плотно прилегать к блоку без перекосов, а торцевая часть с шкивом – строго параллельна плоскости вращения остальных шкивов приводного ремня. Неправильный угол установки может привести к повышенному износу подшипников и пробуксовке ремня.
Где расположен ремень привода компрессора кондиционера
На Hyundai Accent ремень привода компрессора кондиционера располагается в передней части двигателя, со стороны пассажира. Он устанавливается на наружную сторону блока двигателя, вблизи шкива коленчатого вала, и охватывает шкивы компрессора, коленвала и натяжного ролика (при наличии).
В зависимости от типа двигателя, ремень может быть либо отдельным (используемым только для кондиционера), либо частью общего поликлинового ремня, который также приводит генератор и насос гидроусилителя. У моторов с двигателями серии G4EC и G4ED чаще используется отдельный ремень для компрессора.
Для доступа к ремню необходимо снять правое переднее колесо и пластиковый локер в нише арки. Это открывает обзор на шкивы и ремень, позволяя провести визуальную проверку и при необходимости замену. При этом следует убедиться, что двигатель остыл, а автомобиль зафиксирован на домкрате или подъёмнике с соблюдением техники безопасности.
Натяжение ремня регулируется либо натяжным роликом, либо перемещением корпуса компрессора (в зависимости от конфигурации). При ослаблении натяжения возможны пробуксовки, шумы и снижение эффективности кондиционирования. Для замены используется ремень строго определённой длины и профиля, указанный в сервисной документации автомобиля.
Как получить доступ к компрессору для диагностики или замены
На Hyundai Accent компрессор кондиционера расположен в нижней части моторного отсека со стороны пассажира, рядом с шкивом коленвала. Для доступа к нему потребуется частичный демонтаж компонентов передней части автомобиля и элементов системы привода.
- Отключить минусовую клемму аккумулятора для исключения риска короткого замыкания.
- Снять правое переднее колесо и пластиковую защиту арки, чтобы обеспечить боковой доступ к компрессору.
- Открутить и демонтировать защиту картера, если она установлена, для нижнего доступа.
- С помощью рожковых или трещоточных ключей ослабить натяжение ремня привода и снять ремень с шкива компрессора.
- Открутить и отсоединить трубки высокого и низкого давления от компрессора, при этом предварительно необходимо выполнить откачку хладагента с использованием станции для обслуживания кондиционеров.
- Отключить электрический разъём от катушки компрессора.
- Открутить крепёжные болты компрессора к кронштейну и аккуратно извлечь его вниз через колесную арку.
При установке нового компрессора необходимо заменить уплотнительные кольца на патрубках, использовать рекомендованное количество компрессорного масла и провести заправку хладагентом строго по заводским нормам. После установки требуется проверить герметичность соединений и работу системы под нагрузкой.
Какие элементы нужно демонтировать для снятия компрессора
Перед демонтажем компрессора кондиционера на Hyundai Accent необходимо обеспечить свободный доступ к его креплениям и соединениям. Для этого потребуется снять или отвести в сторону несколько компонентов подкапотного пространства.
В первую очередь отключается минусовая клемма аккумулятора для исключения короткого замыкания при работе с электропроводкой компрессора. Далее производится снятие защитного нижнего кожуха моторного отсека (если он установлен), обеспечивающего доступ к нижней части компрессора.
Затем демонтируется приводной ремень. Для этого необходимо ослабить натяжитель ремня с помощью ключа или трещотки, после чего ремень снимается с шкива компрессора.
Если компрессор расположен со стороны правого лонжерона (как в большинстве бензиновых модификаций), потребуется снять правое переднее колесо и подкрылок для удобства работы с нижними креплениями и трубками кондиционера.
После этого отсоединяются электрические разъёмы от магнитной муфты компрессора. Далее необходимо стравить хладагент из системы с помощью сервисного оборудования. Только после полной эвакуации хладагента разрешается отсоединить патрубки подачи и возврата хладагента от компрессора, удерживаемые болтами с шестигранной головкой.
На последнем этапе откручиваются болты крепления компрессора к кронштейну двигателя. Обычно компрессор крепится четырьмя болтами: двумя сверху и двумя снизу. После их удаления компрессор можно аккуратно извлечь из моторного отсека вниз через арку колеса или вверх, в зависимости от компоновки.
Как визуально определить модель компрессора на Hyundai Accent
Компрессор кондиционера на Hyundai Accent обычно располагается в передней нижней части моторного отсека, рядом с двигателем и приводным ремнём. Для визуальной идентификации модели следует обратить внимание на форму корпуса и расположение крепежных отверстий.
Основные модели компрессоров для Accent – это Sanden и Denso. Sanden имеет более компактный цилиндрический корпус с круглой крышкой на передней части, а Denso отличается массивной прямоугольной формой с выступающими ребрами охлаждения по бокам.
Обязательно найдите на корпусе шильдик или выбитый номер модели. Обычно он расположен на верхней плоскости корпуса компрессора, ближе к крепежным болтам. Номер модели содержит буквенно-цифровой код, например, SD7V16 для Sanden или 10PA15C для Denso.
Расположение патрубков также помогает отличить модель: у Sanden вход и выход расположены на одной плоскости, а у Denso – чаще под разными углами, что видно при осмотре сбоку.
Цвет корпуса варьируется: Sanden обычно серо-серебристый, Denso – темно-серый с черным элементами. Визуально стоит обращать внимание на наличие маркировки производителя на крышке или корпусе, которая часто выгравирована или наклеена.
Итоговый способ – сфотографировать компрессор и сверить маркировку с каталогом запчастей Hyundai Accent, что гарантирует точное определение модели и совместимость при замене.
Какие признаки указывают на неисправность в зоне установки компрессора
- Появление масляных подтеков на корпусе компрессора или вокруг места его крепления свидетельствует о повреждении уплотнений или прокладок.
- Необычный металлический или скрипящий звук при работе компрессора указывает на износ подшипников или внутренние повреждения ротора.
- Перегрев блока компрессора, заметный по изменению цвета корпуса или чрезмерному нагреву при касании, говорит о нарушении смазки или внутреннем заедании.
- Появление вибраций и сильной тряски при включении кондиционера связано с разбалансировкой или ослаблением креплений компрессора.
- Запах горелого или пластмассового при работе компрессора свидетельствует о перегрузке электродвигателя или пробое обмоток.
- Потеря давления в системе кондиционирования, обнаруживаемая при диагностике, может быть связана с микротрещинами корпуса компрессора или повреждением клапанов.
- Падение эффективности охлаждения, несмотря на исправный вентилятор и уровень хладагента, часто связано с внутренними неисправностями компрессора.
При выявлении одного или нескольких из перечисленных признаков рекомендуется оперативно провести диагностику с использованием манометров, электронных тестеров и визуального контроля. Игнорирование данных симптомов может привести к полному выходу компрессора из строя и необходимости дорогостоящего ремонта или замены.
Вопрос-ответ:
Где конкретно находится компрессор кондиционера на Hyundai Accent?
Компрессор кондиционера на Hyundai Accent размещён в передней части моторного отсека, с правой стороны двигателя (если смотреть со стороны водителя). Он установлен на кронштейнах, крепящихся к блоку двигателя и приводится в движение ремнём от коленвала. Такое расположение обеспечивает удобный доступ для обслуживания и замену.
Как определить, что компрессор установлен именно на этой стороне двигателя?
Обычно компрессор кондиционера находится справа от двигателя, рядом с генератором и помпой охлаждающей жидкости. Его легко распознать по наличию алюминиевого корпуса с металлическими трубками подачи хладагента и электромагнитной муфты. Визуально найти его можно, следуя по ремню привода от коленвала к устройствам под капотом.
Какие сложности могут возникнуть при доступе к компрессору для диагностики или замены на Hyundai Accent?
Доступ к компрессору может быть ограничен из-за близкого расположения других элементов: генератора, радиатора, патрубков системы охлаждения. Для удобства иногда требуется снять защиту двигателя или воздуховоды. В некоторых случаях необходимо аккуратно отсоединить шланги и электропроводку, чтобы обеспечить полный доступ к креплениям компрессора. Это требует внимательности и правильного инструмента.
Можно ли самостоятельно снять компрессор кондиционера с Hyundai Accent и как это сделать?
Снять компрессор возможно, но процедура требует определённых навыков и оборудования. Для начала нужно полностью слить хладагент из системы у специалистов, чтобы избежать утечки. Затем отсоединяются электропитание и трубопроводы. Далее демонтируются ремень привода и крепёжные болты компрессора. При снятии важно соблюдать порядок и аккуратность, чтобы не повредить соседние компоненты. Если есть сомнения, лучше доверить работу профессионалам.
