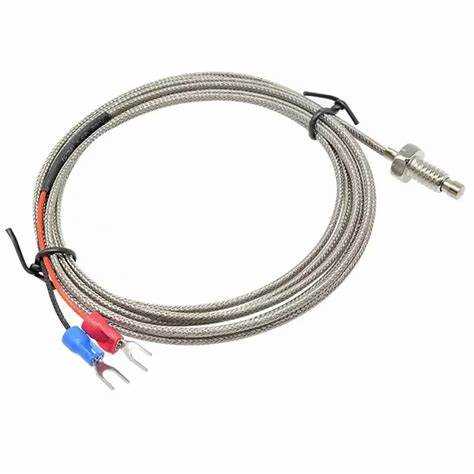

Термопара типа к что это

Термопара типа К – это датчик температуры, состоящий из двух различных металлов: хромеля (NiCr) и алюмеля (NiAl). При контакте этих материалов возникает термоэлектрическое напряжение, прямо пропорциональное разности температур между измерительным и опорным спаями. Диапазон измерений составляет от −200 °C до +1350 °C, что делает данный тип термопары универсальным для широкого спектра промышленных задач.

Благодаря высокой термостойкости, стойкости к окислению и относительной дешевизне, термопара типа К применяется в металлургии, пищевой промышленности, производстве стекла и при термообработке. В условиях агрессивной среды рекомендуется использование защитных гильз из инконеля или керамики. Для достижения точности в пределах ±2,2 °C критически важно учитывать влияние температуры холодного спая и использовать соответствующую компенсацию, особенно при использовании термопары в системах автоматизации.

Оптимальный выбор кабеля компенсации – провод из тех же сплавов, что и сама термопара, либо специальный компенсационный кабель с аналогичной термо-ЭДС. При монтаже следует минимизировать количество соединений и использовать герметичные разъемы для исключения наводок и потерь сигнала. Цифровые термометры с интерфейсом Modbus RTU или 4–20 мА особенно эффективны при интеграции в системы промышленного мониторинга и SCADA.

Термопара типа К: принцип работы и применение

Термопара типа К состоит из хромеля (сплав никеля с хромом) и алюмеля (сплав никеля с алюминием, кремнием и марганцем). При соединении этих двух материалов образуется термоэлектрическая цепь, генерирующая ЭДС в зависимости от разницы температур между горячим и холодным спаем. Диапазон рабочих температур – от −200 °C до +1260 °C. Средняя чувствительность составляет около 41 мкВ/°C.

Для повышения точности измерений рекомендуется использовать компенсационный кабель из идентичных сплавов. Нельзя применять медный провод для удлинения термопары – это искажает результаты. Для устранения паразитных напряжений необходимо заземление термопары, особенно при наличии электромагнитных помех.

Тип К оптимален для работы в нейтральной и окислительной среде. В восстановительных и сернистых атмосферах быстро деградирует, особенно при температурах выше 1000 °C. В таких условиях применяют защитные трубки из инертных материалов: кварца, инконеля или керамики.

Области применения: контроль температуры в печах, котлах, двигателях внутреннего сгорания, системах HVAC, в металлургии и химической промышленности. Для встраивания в оборудование термопары часто комплектуются резьбовыми гильзами или байонетными креплениями. Рекомендуется калибровка не реже одного раза в год при промышленной эксплуатации.

Как устроена термопара типа К и из каких материалов она состоит

Термопара типа К состоит из двух проводников: хромеля (сплав 90% никеля и 10% хрома) и алюмеля (сплав 95% никеля, 2% марганца, 2% алюминия и 1% кремния). Эти материалы выбраны из-за высокой термоэлектрической стабильности и стойкости к окислению при температуре до 1200 °C в воздушной среде.

Контактный спай двух проводников образует рабочий (горячий) спай, где и формируется термо-ЭДС при разнице температур между этим спаем и холодным концом (обычно расположенным в измерительном приборе или компенсационном блоке).

Провода термопары заключены в защитную оболочку из нержавеющей стали или керамики, в зависимости от условий эксплуатации. Для изоляции используется оксид магния (MgO), который плотно уплотнён и обеспечивает электрическую изоляцию при сохранении теплопроводности. Такая конструкция защищает спай от механических и химических повреждений и обеспечивает точность измерения.

Диаметр жил может варьироваться от 0,1 до 3,2 мм. Для высокотемпературных и агрессивных сред применяют провода с большим сечением и двойной изоляцией. При выборе термопары важно учитывать как состав материалов, так и их точность по стандарту ANSI или IEC.

Каким образом термопара типа К преобразует температуру в электрический сигнал

Термопара типа К состоит из двух разнородных металлов: хромеля (сплав никеля с хромом) и алюмеля (сплав никеля с алюминием, кремнием и марганцем). При соединении этих металлов в одной точке – горячем спае – и размещении противоположных концов в холодной зоне возникает термоэлектрический эффект, основанный на явлении Зеебека.

Разность температур между спаями вызывает появление электродвижущей силы (ЭДС), значение которой зависит от температурного градиента. Для термопары типа К ЭДС примерно составляет 41 мкВ/°C. Это означает, что при разнице температур в 100 °C между холодным и горячим спаем термопара генерирует около 4,1 мВ.

Характеристики ЭДС строго соответствуют стандартной калибровке IEC 60584. Для точного измерения напряжения применяют усилители с высоким входным сопротивлением и компенсацией холодного спая, часто реализуемой с помощью встроенного термодатчика (обычно термистора или цифрового сенсора).

Нелинейность отклика устраняется через программную коррекцию с использованием полиномиальных аппроксимаций. В критичных приложениях рекомендуется учитывать температурную стабильность контактных соединений и использовать экранированный термокабель с компенсационной жилой, идентичной основному материалу термопары.

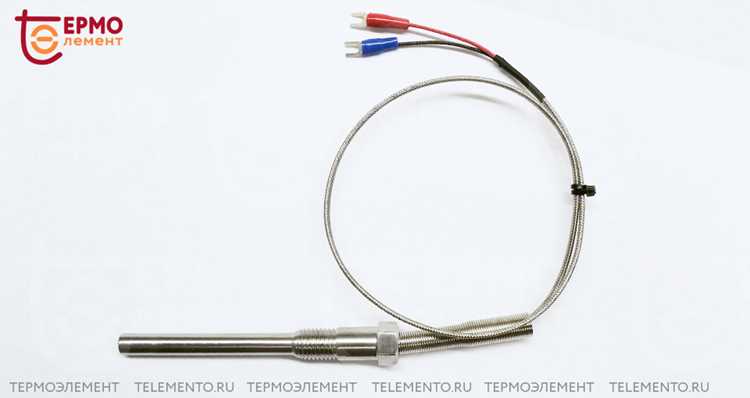

В каком диапазоне температур работает термопара типа К

Термопара типа К обеспечивает точное измерение температуры в диапазоне от -200 °C до +1260 °C. Практически полезный интервал варьируется от -100 °C до +1100 °C, где сохраняется высокая точность и стабильность показаний. При температуре ниже -100 °C наблюдается увеличение погрешности из-за нестабильности электродвижущей силы.

Наилучшая линейность достигается в пределах от 0 °C до +800 °C, что делает этот диапазон оптимальным для большинства промышленных применений. При температурах выше +1100 °C начинается интенсивное окисление хромелевого провода, что сокращает срок службы термопары. Для эксплуатации выше +1000 °C рекомендуется использовать защитные гильзы из корундовой керамики или инконеля.

В условиях криогенных температур (до -200 °C) требуется применение специального кабеля с низкотемпературной изоляцией и точная калибровка, поскольку стандартные компенсационные провода могут вносить значительные ошибки.

Выбор допустимого диапазона зависит от среды измерения, продолжительности нагрева и требований к точности. Для кратковременных измерений термопара может использоваться при температурах до +1260 °C, но в постоянном режиме предпочтительно ограничение до +1000 °C.

Где применяется термопара типа К в промышленности и лабораториях

Термопара типа К (хромель-алюмель) активно используется в сферах, где требуется измерение температур в диапазоне от -200 °C до +1260 °C. Её устойчивость к окислению и высокая надёжность делают её универсальным инструментом в различных отраслях.

• Металлургия: контроль температуры в плавильных печах, термической обработке стали и цветных металлов. Устанавливаются в печные стенки и тигли, обеспечивая непрерывный мониторинг.
• Нефтехимия: установка в реакторных зонах, теплообменниках, колоннах ректификации. Применяются в условиях агрессивных сред при использовании защитных гильз из инконеля или керамики.
• Энергетика: контроль температур турбин, паропроводов, котлов. В газовых турбинах часто применяются в сборке с компенсирующими кабелями и усиленной изоляцией.
• Пищевая промышленность: измерение температуры в автоклавах, сушильных шкафах, при пастеризации. Используются с гигиеническими оболочками из нержавеющей стали.
• Авиация и космос: измерения температур в испытательных стендах двигателей и в термовакуумных камерах. Применяются в условиях вибрации и быстрых термопереходов.
• Лабораторные исследования: термический анализ материалов, калибровка термостатов, испытания в климатических камерах. Часто сочетаются с регистрирующими приборами или логгерами данных.

Рекомендуется использовать термопары типа К с индивидуальной калибровкой в диапазоне ±1 °C для точных лабораторных измерений и с усиленной оболочкой в промышленных условиях, где присутствуют механические или химические нагрузки.

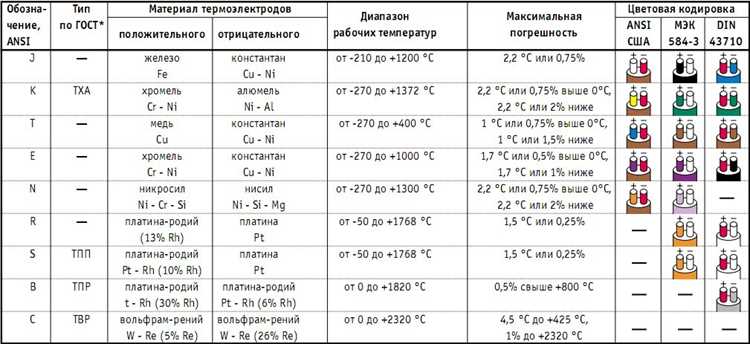

Чем термопара типа К отличается от других типов термопар

Термопара типа K (NiCr–NiAl) отличается от других типов термопар рядом характеристик, определяющих её выбор в промышленности, лабораториях и наукоёмких производствах. Ниже приведено сравнение по ключевым параметрам.

Главное преимущество термопары типа K – широкий температурный диапазон и устойчивость к окислению при высоких температурах, что делает её универсальным выбором для термической обработки, металлургии и печей. В отличие от типа J, она не разрушается при длительной работе в окислительной среде. Тип N устойчив к дрейфу, но дороже. Платиновые типы S, R и B обеспечивают максимальную точность, но экономически оправданы только в высокотемпературных лабораторных приложениях. Тип K оптимален при необходимости баланса между точностью, ценой и долговечностью.

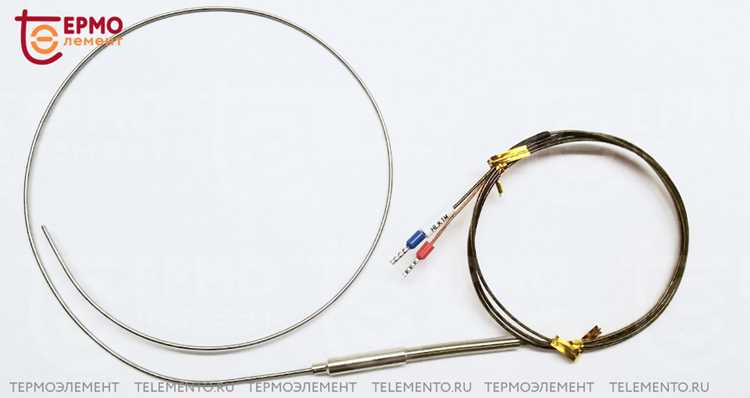

Как подключить термопару типа К к контроллеру или измерительному прибору

Перед подключением термопары типа К необходимо учитывать полярность: положительный провод – из хромеля (обычно зелёный по стандарту ANSI), отрицательный – из алюмеля (обычно белый). Неверное подключение приведёт к искажению показаний.

Используйте термопарный удлинительный провод соответствующего типа (тип KX), чтобы исключить паразитные термо-ЭДС. Обычные медные провода недопустимы, так как вызывают погрешности измерения.

Подключение выполняется к соответствующим клеммам прибора, обозначенным как «+» и «−» или «TC+». Убедитесь, что контроллер поддерживает тип К и правильно настроен в программном меню (выбор типа термопары, единицы измерения, диапазон температур).

Контактные соединения должны быть прочными, с минимальным переходным сопротивлением. Рекомендуется использовать зажимы с винтовыми клеммами или специализированные термоблоки с компенсацией холодного спая.

Длина провода между термопарой и прибором не должна превышать 10–15 метров без усилителя сигнала, иначе возможно снижение точности. При необходимости увеличения расстояния применяются преобразователи сигнала 4–20 мА.

Избегайте прокладки кабеля рядом с источниками электромагнитных помех (частотные преобразователи, двигатели, силовые линии). При невозможности – используйте экранированный кабель и заземление экрана только с одной стороны, ближе к прибору.

Какие ошибки измерения возможны при использовании термопары типа К и как их избежать

Термопара типа К широко применяется в диапазоне температур от -200 °C до +1260 °C, но точность измерений может существенно снижаться при наличии определённых факторов. Ниже представлены основные источники ошибок и рекомендации по их устранению.

• Электромагнитные помехи (EMI):

  Из-за низкого уровня выходного сигнала (примерно 41 мкВ/°C) термопара типа К чувствительна к внешним электромагнитным воздействиям от двигателей, преобразователей частоты и сварочного оборудования.

  • Используйте экранированные термопарные кабели с надёжным заземлением.
  • Размещайте кабель вдали от источников помех и силовых линий.

• Ошибки, вызванные неправильной компенсацией холодного спая:

  Без надёжной компенсации холодного спая система может ошибаться на десятки градусов.

  • Используйте термокомпенсационные кабели, соответствующие типу K (желательно класса 1).
  • Проверяйте корректность работы модуля компенсации в измерительном приборе.

• Окисление хромель-железных спаев при высоких температурах:

  На воздухе при температурах выше 1000 °C начинается ускоренное разрушение спая, что приводит к дрейфу показаний.

  • Ограничьте использование в агрессивной атмосфере без защитной оболочки.
  • Применяйте кварцевые или керамические защитные чехлы при длительной эксплуатации.

• Термоэлектрическая неоднородность проводников:

  После многократных циклов нагрева/охлаждения в проводниках возникает структурная неоднородность, влияющая на точность.

  • Не допускайте перегрева выше допустимого предела (+1260 °C).
  • Регулярно проверяйте калибровку и заменяйте старые термопары.

• Нарушение полярности при подключении:

  • Всегда сверяйтесь с маркировкой: хромель – положительный (обычно жёлтый), алюмель – отрицательный (обычно красный).

Минимизация перечисленных факторов позволяет достичь точности измерения до ±1,5 °C или ±0,4% от измеряемого значения, что соответствует классу точности 1 по IEC 60584-1.

Вопрос-ответ:

Чем термопара типа К отличается от других типов термопар?

Термопара типа К состоит из двух разных металлов — хромеля (сплав никеля с хромом) и алюмеля (сплав никеля с алюминием и марганцем). В отличие от других типов, например, типа J (железо-константан) или типа T (медь-константан), тип К устойчив к окислению, может работать при более высоких температурах (до +1200 °C) и имеет широкий диапазон применения — от лабораторного оборудования до промышленности. Её универсальность делает её одной из самых часто используемых термопар в технике.

Как работает термопара типа К?

Принцип действия основан на термоэлектрическом эффекте (эффекте Зеебека): при соединении двух различных металлов и нагревании места их соединения возникает разность потенциалов. Эта разность зависит от температуры. Термопара типа К создает выходное напряжение, пропорциональное разнице температур между горячим и холодным спаями. Для точного измерения температуры холодный спай обычно поддерживают при известной температуре, либо используют электронную компенсацию.

Где чаще всего применяются термопары типа К?

Термопары типа К часто используются в металлургии, производстве пластмасс, в пищевой промышленности, в печах, котлах, двигателях, а также в системах автоматизации и контроля температуры. Благодаря широкому диапазону температур и устойчивости к агрессивной среде, их устанавливают в тепловых печах, сушильных шкафах, газовых турбинах и лабораторных установках.

Можно ли использовать термопару типа К в агрессивной среде, например, при наличии кислотных паров?

Хотя термопара типа К обладает высокой стойкостью к окислению, при работе в агрессивных средах (в том числе с кислотными или соляными парами) возможна быстрая коррозия чувствительных элементов. Для защиты применяют специальные оболочки — керамические или металлические, устойчивые к химическим воздействиям. Без такой защиты срок службы термопары в подобной среде может значительно сократиться.

Какие недостатки есть у термопары типа К?

У термопары типа К есть несколько особенностей, которые могут считаться недостатками в определённых условиях. Во-первых, точность измерений ниже по сравнению с платиновыми термопарами (например, типа S или R). Во-вторых, при длительной работе на высоких температурах возможно старение материалов, что приводит к изменению характеристик. Также термопара может давать погрешности в условиях сильных электромагнитных помех, если не предусмотрено экранирование.
