Компрессор холодильника представляет собой электрический агрегат с мотором и герметичным корпусом, способным создавать вакуум или нагнетать воздух под давлением. Его основа – электродвигатель с поршневым блоком, рассчитанный на продолжительную работу. Даже после выхода из строя холодильника компрессор остаётся пригодным для применения в различных самодельных устройствах.
Старый компрессор часто используют для создания компактного воздушного компрессора, способного нагнетать давление до 6–8 бар, чего достаточно для накачки шин, продувки деталей или работы с аэрографом. Для этого к агрегату подключают ресивер – металлический баллон объёмом от 3 до 20 литров, устанавливают манометр и предохранительный клапан. Такой самодельный компрессор работает тихо, в отличие от поршневых моделей заводского производства.
Ещё один вариант – вакуумный насос для откачки воздуха из замкнутых ёмкостей. Это полезно для дегазации силиконов, эпоксидных смол, а также для упаковки продуктов в вакуумные пакеты. Для такой переделки достаточно поменять направление потока и подключить шланг к входному патрубку.
Кроме этого, двигатель компрессора можно использовать как часть самодельного компрессорного холодильного блока для аквариума или мини-чиллера, если он исправен и не имеет утечек. С его помощью удаётся собрать систему охлаждения для воды, подходящую для компьютерных систем с жидкостным охлаждением.
Перед началом работы необходимо проверить целостность корпуса и изоляции проводов, а также убедиться в отсутствии остатков хладагента. В противном случае требуется утилизация фреона по правилам безопасности.
Как превратить компрессор в воздушный компрессор для гаража
Для переделки потребуется сам компрессор, ресивер объемом 5–10 литров, манометр, реле давления, обратный клапан, шланги высокого давления, фильтр для всасывания и уплотнительные материалы. В качестве ресивера часто используют огнетушитель или газовый баллон, тщательно промытый и высушенный.
Компрессор извлекают с пусковым реле и медными трубками. Всасывающий патрубок снабжают фильтром от пыли, а нагнетательный соединяют с обратным клапаном. Далее монтируют вход в ресивер. На ресивере устанавливают манометр и реле давления, которое отключает питание при достижении установленного значения, обычно 6–8 бар. Для удобства подключают быстроразъемный штуцер.
Все соединения уплотняют фум-лентой или резьбовым герметиком. Питание подводят через штатное пусковое реле и кнопку включения. Для защиты от перегрева оставляют масло внутри корпуса, при необходимости доливают минеральное (150–200 мл). При работе более 15 минут рекомендуется использовать дополнительный обдув вентилятором.
После сборки проверяют герметичность: ресивер наполняют воздухом и оставляют на 20 минут. Если давление не падает, система готова. Такой компрессор подходит для накачки шин, продувки фильтров и покраски небольших деталей.

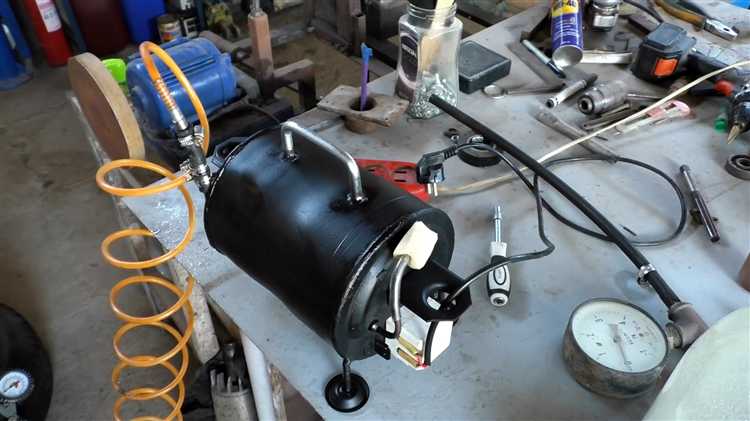

Создание мини-компрессора для накачки шин
Для сборки мини-компрессора потребуется рабочий агрегат от холодильника, ресивер объемом 3–5 литров (подойдет старый огнетушитель), шланги с хомутами, автомобильный манометр, обратный клапан и переходники под стандартные ниппели.
Компрессор соединяется с ресивером через обратный клапан, чтобы воздух не выходил обратно при остановке. Врезка манометра в корпус ресивера позволяет контролировать давление. Оптимальное значение для накачки шин легковых автомобилей – до 3 бар. Для регулировки давления полезно установить предохранительный клапан, настроенный на 4–5 бар.
Питание организуется от сети 220 В через выключатель. Шланг для подачи воздуха фиксируется к выходу компрессора с помощью герметичных фитингов. Для удобства работы к концу шланга подключается стандартный автомобильный штуцер.
После сборки проверяется герметичность всех соединений. Заполнение ресивера до 3 бар занимает около 2–4 минут, в зависимости от производительности компрессора. Такой агрегат подходит для подкачки колес, надувных лодок и мячей.
Переделка в насос для перекачки масла или топлива
Компрессор от холодильника можно использовать как насос для перекачки жидкостей, если правильно его подготовить. Основная задача – обеспечить герметичное соединение шлангов и защиту от попадания грязи внутрь компрессора.
Сначала нужно удалить остатки хладагента и масла, затем тщательно промыть внутреннюю часть корпуса. Для подключения шлангов удобно использовать штуцеры с резьбой, которые закрепляются через латунные переходники. Для топлива предпочтительно применять бензостойкие шланги, рассчитанные на температуру не ниже +70 °C.
Входной и выходной патрубки компрессора имеют разный диаметр, поэтому понадобится подобрать переходники соответствующего размера. Чтобы уменьшить попадание твердых частиц, на входе устанавливают фильтр-сетку или автомобильный топливный фильтр. На выходе желательно поставить обратный клапан, чтобы предотвратить обратный ток жидкости.
Для питания достаточно блока 220 В или инвертора на 12 В, если требуется работа в полевых условиях. Важно следить за непрерывным временем работы – не более 10–15 минут, после чего компрессору нужен перерыв для охлаждения.
Такой насос подходит для перекачки моторного масла, дизеля или бензина, но категорически нельзя использовать его для агрессивных химических веществ. При работе с топливом следует исключить искрообразование, поэтому электропитание и соединения нужно изолировать.
Изготовление компрессора для аэрографа своими руками
Для сборки компрессора на базе старого холодильного компрессора требуется минимальная доработка. Важно обеспечить плавную работу и стабильное давление, подходящее для аэрографии – обычно 1–3 атмосферы.
Перед началом отключите компрессор от электропитания, слейте остатки хладагента согласно нормам, чтобы избежать опасности. Очистите корпус и проверяйте состояние прокладок и клапанов, при необходимости замените.
Для регулировки давления подсоедините редуктор с манометром. В качестве ресивера подойдет небольшой герметичный резервуар, например, алюминиевый баллон или металлическая банка объемом 0,5–1 литр. Ресивер снижает пульсации воздуха и стабилизирует подачу.
Используйте силиконовые или резиновые шланги с внутренним диаметром 6–8 мм для соединения компрессора, ресивера и аэрографа. Обеспечьте герметичность соединений с помощью хомутов и уплотнителей.
Для снижения вибраций установите компрессор на резиновые амортизаторы или пористую основу. Это уменьшит шум и продлит срок службы.
Подключите фильтр тонкой очистки воздуха перед аэрографом, чтобы избежать попадания влаги и частиц масла, что важно для качественной покраски.
Проверьте работу компрессора под нагрузкой: давление должно быть стабильным в диапазоне 1–3 бар, без резких перепадов. При необходимости отрегулируйте редуктор или добавьте более емкий ресивер.
Электропитание используйте с защитой от перегрузок и с заземлением. После сборки компрессор готов к работе с аэрографом в домашних условиях, обеспечивая равномерный поток воздуха и экономию ресурсов.
Использование компрессора в самодельной холодильной установке
Компрессор от старого холодильника можно применять в самодельной холодильной установке, восстанавливая его работоспособность и подбирая необходимые компоненты. Для успешного монтажа важно учитывать характеристики компрессора и требования к системе.
Основные этапы и рекомендации:
- Проверка состояния компрессора: провести тест на герметичность и исправность электромотора. При необходимости заменить пусковое реле и конденсатор.
- Подбор хладагента: использовать рекомендованный тип, совместимый с компрессором (чаще всего R134a или R600a). Заправку хладагента выполнять через сервисные клапаны с точным дозированием.
- Монтаж конденсатора и испарителя: выбирать теплообменники с соответствующей площадью поверхности, обеспечивающие эффективный теплообмен. Испаритель должен иметь достаточную толщину и площадь для требуемой холодопроизводительности.
- Установка дроссельного устройства или капиллярной трубки: подбирать длину и диаметр с учётом производительности компрессора и выбранного хладагента. Это важно для правильного регулирования потока и давления в системе.
- Электрическая часть: подключать компрессор через защитное устройство от перегрузок и замыкания, использовать автоматический термостат для контроля температуры внутри холодильной камеры.
При сборке важно обеспечить надежное уплотнение всех соединений, использовать специализированные инструменты для вакуумирования системы перед заправкой хладагентом. После запуска следует контролировать давление в системе и температуру испарителя, чтобы избежать перегрева или замерзания.
Использование компрессора старого холодильника позволяет создать эффективный охлаждающий контур при условии точного подбора компонентов и соблюдения технологии сборки.
Переделка в установку для вакуумирования
Старый компрессор холодильника можно адаптировать для создания вакуумного насоса. Такие установки применяются для откачки воздуха из различных камер, например, вакуумных пакетов, систем кондиционирования и лабораторных аппаратов.
Для переделки потребуется обеспечить герметичность системы и отключить фреон. Важно полностью удалить масло из компрессора и заменить его на вакуумное масло с низкой вязкостью и высокой термостойкостью, чтобы снизить трение и повысить ресурс работы.
Подключение компрессора к вакуумной камере выполняется через запорный клапан и фильтр, предотвращающий попадание масла и загрязнений внутрь камеры. Для контроля уровня вакуума рекомендуется использовать манометр с пределом измерения до 0,1 мбар.
Питание компрессора должно обеспечивать стабильное напряжение, учитывая, что холодильные компрессоры рассчитаны на постоянную работу с небольшими колебаниями. При необходимости устанавливают защиту от перегрева и повышенного тока.
После сборки систему проверяют на герметичность с помощью мыльного раствора или специальных детекторов утечек. При отсутствии протечек компрессор включают и измеряют скорость откачки воздуха. Вакуумные установки из таких компрессоров показывают производительность до 30-50 л/мин и могут создавать давление ниже 10 мбар.
Для повышения эффективности допускается установка дополнительного вакуумного резервуара и использование обратных клапанов, предотвращающих возврат воздуха в камеру при отключении насоса.
Организация смазки и фильтрации при повторном использовании компрессора
Смазка в холодильных компрессорах обычно обеспечивается маслом, циркулирующим вместе с хладагентом. При повторном использовании компрессора важно восстановить или адаптировать систему смазки под новые условия эксплуатации.
Основные рекомендации:
- Перед монтажом тщательно промыть компрессор и систему от остатков старого хладагента и масла. Использовать специальные растворители для холодильных систем.
- Выбирать масло по характеристикам, совместимым с компрессором и видом применяемого хладагента (например, минеральное, полиэстеровое или полиалкиленгликолевое масло).
- Заполнять систему маслом с учётом рекомендованного объёма, обычно это 1,5-2% от общего объёма хладагента в системе, либо согласно технической документации компрессора.
- Обеспечить герметичность системы для предотвращения попадания воздуха и влаги, которые ухудшают смазочные свойства масла и способствуют коррозии.
Фильтрация защищает компрессор от загрязнений, которые могут привести к повреждению поршней и клапанов:
- Установить масляный фильтр грубой очистки перед компрессором для задержки крупных частиц.
- Использовать фильтр-осушитель для удаления влаги и мелких твердых частиц из хладагента.
- Регулярно контролировать состояние фильтров и менять их по мере загрязнения, особенно после долгого простоя компрессора.
- При необходимости дополнить систему магнитным фильтром для улавливания металлической стружки.
Для повышения надежности следует:
- Проводить тестирование системы на герметичность и правильное давление масла перед запуском.
- Использовать масло с присадками против окисления и износа, если компрессор работает в непривычных условиях.
- Обеспечить циркуляцию масла в системе, избегая его застоя в отдельных участках трубопровода.
При соблюдении этих правил смазка и фильтрация обеспечат длительный срок службы компрессора при повторном использовании в различных установках.
Вопрос-ответ:
Какие основные этапы подготовки старого холодильного компрессора к повторному использованию?
Первым шагом является полное удаление старого хладагента и масла, так как они могут быть загрязнены и ухудшать работу. Затем компрессор разбирают для проверки состояния внутренних деталей, в особенности клапанов и поршней. При необходимости заменяют или восстанавливают изношенные компоненты. После этого проводят очистку корпуса и внутренностей, устанавливают новую смазку и проверяют герметичность. Только после этих процедур компрессор можно применять для новых задач.
Можно ли использовать старый холодильный компрессор для создания мини-компрессора для накачки шин?
Да, такую переделку можно сделать, но следует учитывать технические характеристики компрессора. Обычно холодильные компрессоры рассчитаны на работу с хладагентами и работают при низком давлении, поэтому их производительность для накачивания шин невысока. Для этого потребуется адаптировать электропитание и обеспечить защиту от перегрева. Также стоит позаботиться о правильной системе подачи воздуха и установке обратных клапанов.
Как организовать фильтрацию воздуха при использовании холодильного компрессора вне холодильной техники?
Так как компрессор не предназначен для работы с грязным воздухом, важно установить фильтры тонкой очистки на входе и выходе воздуха. Входной фильтр защитит компрессор от попадания пыли и крупных частиц, а выходной — предотвратит попадание масла и загрязнений в конечное оборудование. Регулярная замена или очистка фильтров поможет сохранить работоспособность и продлить срок службы агрегата.
Какую смазку лучше использовать при повторном запуске старого компрессора холодильника?
Для смазки применяют специальные холодильные масла, подходящие под тип компрессора и используемый хладагент. Важно не использовать обычные моторные или универсальные масла, так как они могут вызвать повреждение уплотнений и других деталей. При самостоятельной замене масла следует уточнить маркировку и рекомендации производителя, а также обеспечить правильный объем и чистоту смазочного материала.
Какие возможны риски при переделке старого холодильного компрессора в вакуумную установку?
Основные сложности связаны с тем, что холодильные компрессоры не рассчитаны на работу с воздухом, а предназначены для хладагента с определёнными свойствами. При использовании воздуха может возникать износ клапанов, образование влаги и коррозии, а также повышенный шум и вибрация. Кроме того, возможны утечки, если не обеспечить герметичность системы. Чтобы уменьшить эти риски, необходимо тщательно проверить состояние деталей, использовать фильтры и конденсаторы, а также следить за режимом эксплуатации.
