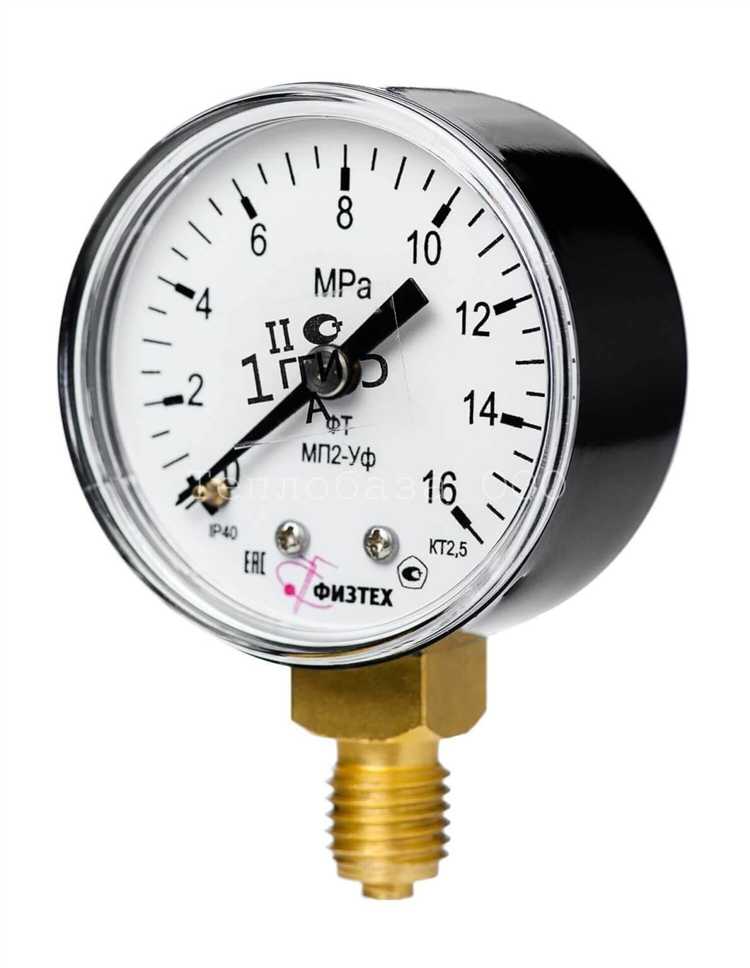

Как проверить манометр на точность в домашних условиях

Точность манометра напрямую влияет на безопасность и эффективность работы систем, где требуется контроль давления – от автомобильных шин до газовых баллонов. Даже небольшое отклонение в показаниях может привести к ошибочной оценке давления и, как следствие, к повреждению оборудования или снижению ресурса компонентов. Заводская калибровка не исключает необходимости периодической проверки, особенно если прибор эксплуатируется регулярно или подвергался механическому воздействию.

Для самостоятельной оценки точности бытового манометра потребуется эталонное устройство с подтверждённой погрешностью (например, цифровой манометр класса точности не ниже 0,6), стабильный источник давления (насос с обратным клапаном или ресивер с регулятором) и соединительные элементы с герметичными фитингами. Важно исключить потери воздуха и обеспечить устойчивое давление при сравнении показаний. Результаты следует фиксировать при нескольких значениях: минимальном, рабочем и максимальном для данного прибора диапазоне.

Допустимая погрешность бытового манометра обычно составляет ±2–4% от верхнего предела шкалы. Если отклонения выходят за эти рамки, прибор подлежит калибровке либо замене. Сравнительный тест должен проводиться не менее двух раз для каждого уровня давления с интервалом в несколько минут, чтобы исключить влияние температуры и утечек. Перед проверкой манометр должен быть адаптирован к комнатной температуре и не использоваться в течение как минимум 30 минут для стабилизации механизма.

Как определить тип манометра и его допустимую погрешность

Перед проверкой точности необходимо точно определить тип используемого манометра, поскольку от этого зависит его класс точности и допустимая погрешность измерений. В бытовых условиях чаще всего применяются механические пружинные манометры, мембранные манометры, цифровые электронные модели и автомобильные шиномеры.

Тип манометра обычно обозначается на шкале или корпусе прибора:

• Для механических стрелочных моделей указывается класс точности – например, «1.5» или «2.5». Чем меньше число, тем выше точность прибора.
• Цифровые манометры нередко маркируются по ГОСТу или ISO, а сведения о погрешности указываются в документации или на корпусе, например: «±1 % FS» (от полной шкалы).
• Шиномеры могут не содержать явного указания класса, однако большинство бытовых моделей имеют точность в пределах ±0,1–0,2 атм.

Чтобы установить допустимую погрешность, следует ориентироваться на класс точности. Для механических манометров используется следующая формула:

• Погрешность = (Класс точности × Максимальное значение шкалы) ÷ 100

Например, для манометра с классом точности 2.5 и шкалой до 10 бар, допустимая погрешность составит:

• (2.5 × 10) ÷ 100 = 0.25 бар

Если маркировка отсутствует, можно оценить тип прибора по признакам:

1. Стрелочный механизм – скорее всего механический, распространённый в бытовых насосах и компрессорах.
2. Плоский корпус с дисплеем – электронный тип, встречается в современных автомобильных манометрах.
3. Наличие мембраны или гибкого элемента – мембранный манометр, используется для низких давлений (до 0,6 МПа).

Для точной оценки прибор можно сравнить с поверенным эталонным манометром, имеющим известную погрешность, или обратиться к паспорту изделия. Понимание типа манометра и его класса позволяет грамотно интерпретировать измерения и избежать критических ошибок.

Подготовка манометра к проверке: визуальный осмотр и очистка

Перед проверкой точности манометра необходимо убедиться в его исправности и чистоте. Это позволяет исключить искажения результатов, вызванные механическими повреждениями или загрязнением.

• Снимите манометр с рабочей линии, если он установлен стационарно. Для съемных моделей отключите прибор от источника давления и сбросьте остаточное давление, если оно присутствует.
• Осмотрите корпус на наличие трещин, деформаций, следов коррозии, особенно в районе резьбовых соединений и мест сварки. Механические повреждения могут указывать на нарушение герметичности или сбоев в работе механизма.
• Проверьте стекло (или пластиковое окно) на наличие царапин, запотевания или потемнений. Затруднённая видимость шкалы снижает точность считывания показаний.
• Убедитесь в целостности стрелки и отсутствии люфта. При выключенном давлении стрелка должна находиться на нуле. Если это не так, вероятен внутренний дефект.

После визуального осмотра переходите к очистке устройства:

1. Удалите пыль и грязь с корпуса с помощью мягкой кисти или сухой салфетки. Не применяйте влажные тряпки – возможна коррозия или проникновение влаги внутрь прибора.
2. Для очистки резьбы используйте зубную щетку или тонкий нейлоновый ерш. При наличии загрязнений внутри посадочного отверстия аккуратно продуйте его сжатым воздухом, избегая повреждений пружинного механизма.
3. Не применяйте агрессивные растворители, особенно для манометров с пластиковыми элементами. При необходимости допустимо использование изопропилового спирта.

После очистки и осмотра дайте прибору полчаса на стабилизацию в комнатных условиях перед началом проверки.

Использование эталонного манометра для сравнения показаний

Для проверки точности рабочего манометра в домашних условиях целесообразно использовать эталонный манометр с заведомо известной погрешностью. Предпочтительно, чтобы он имел класс точности не ниже 0,6 и прошёл государственную поверку не позднее одного года назад. Допустимый диапазон измерений эталона должен перекрывать значения, отображаемые проверяемым прибором.

Оба манометра подключаются к одному источнику давления через тройник или распределительный кран с минимальным объёмом магистрали. Важно обеспечить герметичность соединений, исключающую даже незначительные утечки воздуха, особенно при низких давлениях (до 1 бар).

Давление подаётся ступенчато, с фиксацией показаний на каждом уровне: например, 0,2; 0,4; 0,6; 0,8 и 1,0 МПа. После каждого повышения давления необходимо подождать 15–20 секунд для стабилизации системы, затем считываются значения с обоих манометров. Разница в показаниях фиксируется для каждого уровня давления.

Если расхождение между показаниями превышает допустимую погрешность проверяемого манометра, его дальнейшая эксплуатация может привести к неправильной оценке давления. В этом случае прибор рекомендуется заменить или отправить на поверку.

Не допускается проведение сравнения с использованием эталонного манометра, установленного на другом объекте или подключённого через длинные гибкие шланги, так как это вносит дополнительные ошибки из-за падения давления и задержек в передаче сигнала.

Проверка манометра с помощью автомобильного компрессора

Для проверки бытового манометра можно использовать автомобильный компрессор с встроенным индикатором давления. Важно, чтобы компрессор был в исправном состоянии и обеспечивал стабильное давление без резких скачков.

Подключите оба манометра – проверяемый и встроенный в компрессор – к одному и тому же источнику давления. Это можно реализовать с помощью тройника или переходника, обеспечивающего параллельное подключение. Не допускайте утечек воздуха, используйте уплотнители.

Создайте давление в диапазоне 2–3 бар. Зафиксируйте показания обоих манометров после стабилизации давления. Разница не должна превышать допустимое отклонение, указанное в паспорте прибора. Для бытовых моделей отклонение ±0,1–0,2 бар считается допустимым.

Проведите проверку в нескольких точках: 1 бар, 2 бар, 3 бар. Это позволит выявить нелинейные ошибки шкалы. Между каждым измерением полностью сбрасывайте давление до нуля и повторяйте накачку, чтобы исключить влияние остаточного давления.

Если показания проверяемого манометра систематически отклоняются в одну сторону, это свидетельствует о нарушении калибровки. При разнобое в показаниях на разных уровнях давления вероятен износ пружинного механизма.

Не используйте компрессоры без встроенного манометра или с механически поврежденным корпусом. Также не следует сравнивать показания, если встроенный манометр имеет крупную дискретность шкалы (более 0,5 бар), так как это снижает точность оценки.

Пошаговая проверка точности манометра при разных давлениях

Для оценки точности манометра необходимо сравнить его показания при нескольких фиксированных давлениях, создаваемых с помощью стабильного источника, например ручного насоса или компрессора с регулятором давления. Контроль осуществляется через эталонный прибор или заведомо исправный манометр.

1. Подключите тестируемый манометр и эталонный прибор к одному замкнутому объему через тройник, используя герметичные соединения. Убедитесь в отсутствии утечек, проверив стабильность давления без подачи воздуха.

2. Установите первое контрольное давление – например, 1,0 бар. Зафиксируйте показания обоих манометров. Допустимое отклонение зависит от класса точности прибора: при классе 1,5 погрешность не должна превышать ±0,015 × шкала измерения.

3. Повторите замер при 2,0 бар. Повышайте давление плавно, избегая скачков, чтобы исключить инерционные и механические ошибки. Зафиксируйте расхождение между приборами.

4. Увеличьте давление до 3,0 бар и снова сравните показания. После стабилизации давления дождитесь полного выравнивания стрелок, затем снимайте значения.

5. Аналогично выполните замер при максимальном диапазоне измерения вашего прибора, например 4,0 или 5,0 бар, в зависимости от шкалы. Зафиксируйте отклонение.

6. Проведите серию повторных измерений в порядке убывания давления: 4,0 → 3,0 → 2,0 → 1,0 бар. Это позволяет выявить наличие гистерезиса – различия показаний при увеличении и снижении давления.

7. Постройте таблицу расхождений при каждом уровне давления. Это поможет визуализировать характер отклонений и определить, являются ли они систематическими или случайными.

Если отклонения превышают допустимый предел на любом уровне, манометр следует калибровать или заменить. Обнаруженные систематические ошибки могут указывать на износ механизма или деформацию чувствительных элементов.

Анализ расхождений показаний и допустимых отклонений

При проверке манометра важно фиксировать отклонения его показаний от эталонного значения при разных уровнях давления. Расхождение более 2% от номинала для бытовых приборов считается значительным и требует регулировки или замены манометра.

Для точных приборов технического класса допустимая погрешность варьируется от ±0,5% до ±1,5% в зависимости от диапазона измерений. При отклонениях свыше этих значений прибор следует считать неисправным.

При анализе результатов необходимо учитывать повторяемость показаний при нескольких циклах давления. Если расхождение нестабильно и меняется более чем на 0,3%, это указывает на механические или внутренние дефекты.

Рекомендуется фиксировать показания манометра и эталонного прибора при минимум трёх различных давлениях: низком (примерно 10% от максимума), среднем (около 50%) и максимальном. Такая проверка выявит нелинейные ошибки и позволит оценить пригодность манометра для эксплуатации.

В случае выявления отклонений, близких к пределам допуска, следует учитывать условия эксплуатации: температура, вибрации и возможные загрязнения, способные повлиять на точность. При регулярных проверках фиксировать тенденции изменений погрешности для своевременного технического обслуживания.

Что делать, если манометр показывает неверное давление

Первым шагом необходимо сравнить показания манометра с эталонным прибором или провести проверку на известном давлении, например, с помощью автомобильного компрессора с регулируемым выходом.

Если расхождение превышает допустимую погрешность (обычно 2–3% от максимального значения шкалы), следует выполнить визуальный осмотр: проверить целостность корпуса, состояние стекла, отсутствие загрязнений или коррозии внутри.

Для механических манометров важна проверка подвижных частей: стрелка не должна залипать или дрожать при изменении давления. При необходимости аккуратно постучите по корпусу, чтобы освободить стрелку.

Если манометр оснащён калибровочным винтом, используйте его для точной настройки показаний в соответствии с эталоном. Отсутствие винта или невозможность корректировки говорит о необходимости замены прибора.

При наличии следов масла, влаги или механических повреждений внутри манометра его восстановление дома затруднено – лучше заменить устройство новым или отдать в сервис.

Проверьте герметичность соединений и трубопроводов. Неплотности или засорения могут искажать показания даже исправного манометра.

Для цифровых моделей перезагрузите устройство, проверьте уровень заряда батареи и проведите повторную калибровку по инструкции производителя.

Регулярное техническое обслуживание и хранение манометра в условиях, исключающих резкие перепады температуры и влажности, продлит срок службы и минимизирует ошибки в показаниях.

Рекомендации по хранению и периодичности повторной проверки

Манометры требуют хранения в сухом помещении с температурой от +5 до +40 °C и влажностью не выше 80%, чтобы избежать коррозии и конденсата внутри корпуса.

Необходимо хранить приборы в положении, исключающем механические удары и вибрации, которые могут повредить чувствительный элемент манометра.

Запрещается оставлять манометр под постоянным давлением или в местах с агрессивными химическими парами, что сокращает срок службы прибора.

Рекомендуется проводить повторную проверку точности не реже одного раза в год при регулярном использовании, а при работе в условиях повышенных нагрузок или агрессивной среды – каждые 6 месяцев.

Если манометр эксплуатируется нерегулярно, достаточно проверять его точность перед каждым важным измерением для исключения сбоев.

При выявлении отклонений более 2% от нормативных значений повторную калибровку проводят немедленно, а при невозможности – заменяют прибор.

Вопрос-ответ:

Как проверить точность манометра без специального оборудования?

Можно провести проверку с помощью автомобильного компрессора или насоса с контролируемым давлением. Для этого подключите манометр к источнику давления и постепенно увеличивайте давление, сравнивая показания с эталонным прибором или технической документацией. Если эталонного манометра нет, можно использовать заводские рекомендации по допустимым погрешностям и оценить стабильность показаний при нескольких фиксированных давлениях. Важно избегать резких скачков давления и внимательно осматривать прибор на предмет повреждений перед тестом.

Почему манометр может показывать завышенное или заниженное давление?

Причинами таких искажений могут быть механические повреждения, загрязнения внутри корпуса, износ пружины или мембраны, а также неправильная установка или вибрации в месте крепления. Иногда на точность влияют перепады температуры или наличие воздушных пузырей в измерительном тракте. Если прибор длительное время эксплуатировался в агрессивных условиях, возможно нарушение герметичности, что также влияет на достоверность показаний.

Как часто нужно повторно проверять манометр при домашнем использовании?

Для бытовых нужд достаточно проводить проверку не реже одного раза в год. Если манометр используется в условиях с повышенной нагрузкой или в системах, где точность критична, рекомендуется сокращать интервал до полугода. Также стоит проводить внеплановую проверку после сильных ударов, падений или длительного простоя. При правильном хранении и аккуратной эксплуатации прибор сохраняет стабильность дольше, но регулярный контроль помогает избежать сбоев.

Можно ли самостоятельно откалибровать манометр и как это сделать?

Калибровка без специального оборудования возможна лишь условно и больше подходит для грубой корректировки. Обычно это делается путем сравнения показаний с эталонным прибором при нескольких значениях давления, например, 0, 1 и 3 бар. Если расхождения заметны, можно аккуратно подрегулировать стрелку (если конструкция манометра это позволяет) или отметить погрешность на шкале. Для точной калибровки лучше обратиться в сервисные центры, где есть профессиональные стенды.

Какие ошибки чаще всего совершают при проверке манометра дома?

Основные ошибки — это отсутствие стабильного давления при проверке, использование неисправных или неподходящих эталонных приборов, пренебрежение подготовкой манометра (очисткой и осмотром), а также неправильное подключение, вызывающее утечки или вибрации. Иногда забывают учитывать температурные условия, что влияет на показания. Еще одна частая ошибка — слишком быстрое повышение давления, из-за чего стрелка не успевает точно зафиксироваться на отметке.

Как правильно подготовить манометр к проверке точности в домашних условиях?

Перед проверкой манометра нужно внимательно осмотреть устройство на предмет внешних повреждений, трещин или загрязнений. Особое внимание уделите соединениям и уплотнениям, чтобы исключить утечки воздуха. Рекомендуется очистить циферблат и корпус от пыли и жира мягкой тканью без использования агрессивных химикатов. Проверьте, не заклинил ли стрелочный механизм — для этого аккуратно покачайте прибор, наблюдая за свободой хода стрелки. Также убедитесь, что манометр предназначен для работы с тем диапазоном давления, который вы собираетесь измерять, чтобы избежать повреждений при проверке.

Какие методы можно использовать для проверки точности манометра без профессионального оборудования?

В домашних условиях проверить манометр можно с помощью нескольких простых способов. Один из них — сравнение с эталонным прибором, если есть доступ к другому, проверенному манометру. Для этого оба устройства подключают к одной системе и сравнивают показания при одинаковом давлении. Если эталонного прибора нет, можно использовать автомобильный насос с манометром, встроенным в компрессор, как приблизительный ориентир. Другой способ — создание давления с помощью насоса и постепенное снятие показаний на разных уровнях, фиксируя данные. Важно учитывать, что такие методы не дают абсолютно точных результатов, но помогают определить существенные отклонения и понять, насколько прибор пригоден к эксплуатации.
