Если динамик телефона не обеспечивает нужный уровень громкости или глубины звучания, простой способ улучшить аудио – собрать колонку своими руками. Это решение не требует дорогостоящих компонентов или сложного инструмента. Достаточно минимального набора материалов, базовых навыков и понимания принципов акустики.

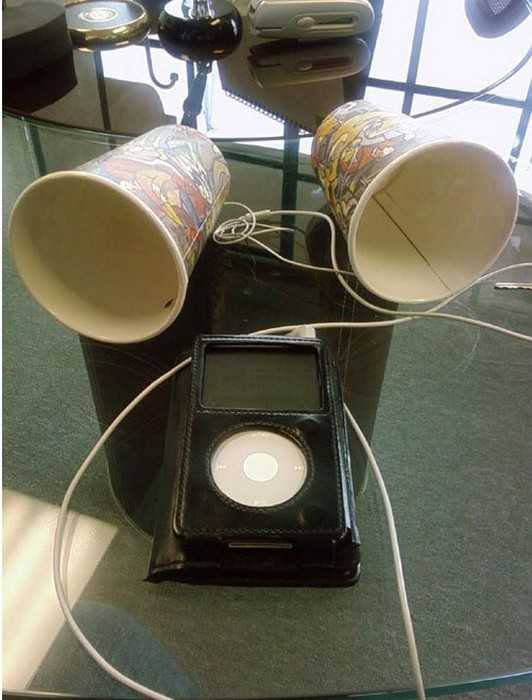

Для изготовления самодельной колонки подойдёт обычная бумажная или пластиковая трубка, деревянная коробка или даже пустая банка из-под чипсов. Главное – создать резонатор, усиливающий звук за счёт отражения и направленного распространения звуковых волн. Простое углубление, правильно размещённое относительно динамика, уже даёт прирост громкости на 10–15 дБ без подключения к питанию.
Размещение телефона внутри корпуса важно не меньше формы и материала. Оптимальный вариант – плотно прилегающий отсек с направленным вырезом, усиливающим высокие и средние частоты. Для басов лучше использовать корпус из плотного дерева, фанеры или плотного картона с внутренним объёмом не менее 1 литра.
Самодельная колонка может быть пассивной – без электроники – или активной, если подключить усилитель на базе модулей PAM8403 или аналогичных. Во втором случае потребуется питание (обычно от USB или аккумулятора), но и качество звука будет значительно выше, особенно при использовании динамиков от старой компьютерной акустики или автомобильных систем.
Выбор типа корпуса и его влияние на звучание
Тип корпуса оказывает ключевое влияние на характеристики звука самодельной колонки. При выборе формы и материала корпуса важно учитывать акустические свойства и поведение звуковых волн внутри замкнутого пространства.
Закрытый корпус (sealed box) обеспечивает точную и контролируемую подачу баса. Он не усиливает низкие частоты, но делает звук более собранным. Подходит для компактных решений, где важна четкость воспроизведения, особенно при прослушивании вокала и акустических инструментов.
Фазоинвертор (bass reflex) – более эффективный по громкости тип. В корпусе устанавливается порт, который усиливает определённый диапазон низких частот за счёт резонанса воздушной массы. Однако требуется точный расчёт объёма корпуса и длины порта, иначе появляются искажения и гулкость баса.
Корпус с пассивным излучателем (passive radiator) работает по аналогии с фазоинвертором, но вместо порта используется дополнительная пассивная мембрана. Такой вариант позволяет получить насыщенный бас в компактном исполнении без характерного «шипения», как у фазоинвертора. Рекомендуется для самодельных колонок, где важен баланс между качеством звука и небольшими размерами.
Открытая конструкция (open baffle) практически не используется в мобильных колонках, так как не создаёт акустического давления. Она уместна только в стационарных системах при наличии достаточного пространства.
Материал корпуса также критичен. Оптимальный выбор – фанера толщиной 10–15 мм или МДФ, так как они обладают хорошей демпфирующей способностью и не создают лишних вибраций. Пластик использовать допустимо, но только с внутренними рёбрами жёсткости и демпфирующими прокладками.
Чтобы минимизировать внутренние отражения и стоячие волны, внутренние стенки корпуса рекомендуется обклеить звукопоглощающим материалом: поролоном, войлоком или акустическим синтепоном. Это особенно актуально для закрытых корпусов.
Подбор динамика под мощность и характеристики телефона
Большинство смартфонов выдает аудиосигнал с выходной мощностью около 0,5–1 Вт при сопротивлении нагрузки 8 Ом. Это ограничение критично при выборе динамика – он должен обладать достаточной чувствительностью, чтобы эффективно преобразовывать маломощный сигнал в слышимый звук без искажений.
Оптимальный выбор – широкополосный динамик с сопротивлением 8 Ом и чувствительностью не ниже 88 дБ/Вт/м. Более чувствительные модели (например, 90–92 дБ) обеспечивают значительно более громкое звучание при том же входном сигнале.
Также важно учитывать диапазон воспроизводимых частот:
- Минимум – от 100 Гц для приемлемой передачи низких частот;
- Максимум – не ниже 16 000 Гц для ясности высоких частот;
- Низкочастотный диапазон можно частично компенсировать резонансным оформлением корпуса.
Для прямого подключения к телефону через 3,5 мм выход (или через переходник USB-C/Lightning) важно, чтобы динамик не требовал внешнего усилителя. Избегайте низкоомных (менее 4 Ом) динамиков, так как они перегружают выход смартфона и могут вызвать искажения или даже повредить выходной каскад.
Рекомендуемые типы динамиков:
- Купольные или конусные динамики от старых компьютерных колонок мощностью 1–5 Вт;
- Микродинамики с высокой чувствительностью от радиоприемников или портативной акустики;
- Неодимовые динамики – обеспечивают хорошую отдачу при малых размерах.
Перед подключением рекомендуется измерить фактическое сопротивление мультиметром и проверить качество звучания на малой громкости. Если звук слабый или «глухой» – возможно, потребуется предусилитель или замена на более чувствительный динамик.
Способы подключения: проводной, Bluetooth, через AUX
Проводное подключение осуществляется напрямую к контактам аудиовыхода телефона. Это возможно, если используется модуль усилителя с поддержкой входа «Line In» или «Audio In». Для соединения понадобится 3.5 мм TRS-разъём (стерео-джек), два провода (левый и правый канал), а также общий «земляной» провод. Рекомендуется использовать экранированный кабель длиной не более 1 метра, чтобы минимизировать помехи.
Bluetooth-подключение требует установки в схему Bluetooth-модуля, например, XY-BT-Mini или JDY-62, которые обеспечивают беспроводной приём аудиосигнала. Модуль подключается к усилителю через линейный выход и питается от 5В или 3.7В (в зависимости от модели). Особое внимание нужно уделить питанию – при скачках напряжения возможны сбои соединения. Важно предусмотреть кнопку сброса сопряжения и антенну для стабильной передачи сигнала.
Через AUX подключение реализуется с использованием стандартного 3.5 мм аудиокабеля, если на телефоне ещё присутствует разъём AUX. Один конец подключается к телефону, другой – к линейному входу усилителя. При использовании внешнего переходника USB-C → AUX важно выбирать модель с поддержкой ЦАП, иначе аудиосигнал не будет передаваться. Не рекомендуется использовать кабели длиной более 1.5 метров из-за возможной деградации сигнала.
Если проект предполагает сменные способы подключения, стоит предусмотреть переключатель входов на усилителе или автоматическое определение активного источника с помощью аудиодетектора.
Питание колонки: батарейки, аккумуляторы, USB
Для самодельной колонки выбор источника питания зависит от требуемой автономности и удобства подзарядки.
- Батарейки: Подойдут обычные AA или AAA щелочные батарейки. Их преимущество – простота замены и доступность. Однако ёмкость ограничена (обычно 2000–3000 мАч), что даёт не более 5–8 часов работы при средней нагрузке. Для питания динамика и усилителя потребуется минимум 3 батарейки для напряжения около 4.5 В, либо 4 батарейки для 6 В.
- Аккумуляторы: Литий-ионные (Li-ion) или литий-полимерные (Li-Po) аккумуляторы обеспечивают более компактное и ёмкое питание. Средняя ёмкость варьируется от 1000 до 5000 мАч, что даёт до 10–15 часов работы. Для безопасности необходима плата защиты (PCM), предотвращающая перезаряд и глубокий разряд. Напряжение стандартного Li-ion элемента – 3.7 В, поэтому для питания усилителя часто требуется повышающий преобразователь до 5–6 В.
- USB-питание: Позволяет запитать колонку напрямую от USB-порта (5 В). Удобно для стационарного использования или зарядки аккумулятора внутри колонки. Для автономной работы с USB используют power bank или встроенный аккумулятор с модулем зарядки (например, TP4056). USB обеспечивает стабильное напряжение и защищён от перепадов, что положительно влияет на качество звука.
Рекомендуется использовать аккумуляторы с защитой и схему управления зарядкой для долговечности устройства. Для повышения времени автономной работы можно подключить несколько аккумуляторов последовательно или параллельно с балансировкой. При выборе питания следует учитывать максимальный ток усилителя и характеристики динамика для избегания перегрева и снижения качества звука.

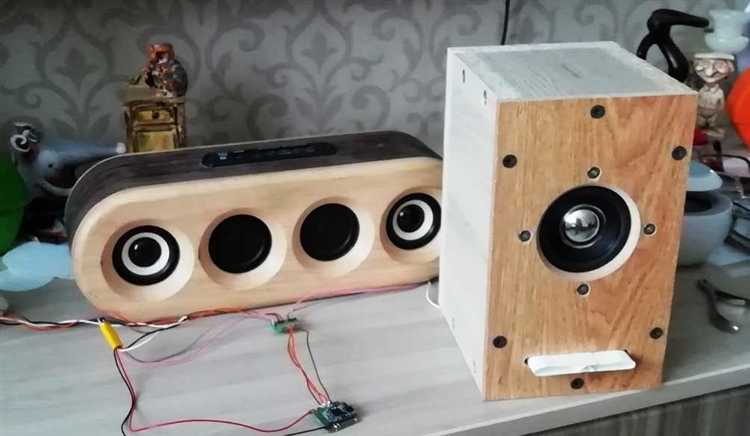

Изготовление корпуса из подручных материалов
Для корпуса самодельной колонки подходят плотные материалы с минимальной вибрацией. Часто используют древесные остатки (фанеру толщиной от 6 мм, МДФ), старые коробки из пластика или металла с достаточной жесткостью. Корпус должен быть герметичным, чтобы избежать искажений звука и потери басов.
Оптимальная форма – прямоугольный параллелепипед или цилиндр с внутренним объемом от 0,5 до 2 литров, в зависимости от размеров динамика и желаемого звучания. Для улучшения акустики внутренние стенки можно обработать пористыми материалами (например, тонким слоем поролона или войлока), снижая резонансы.
При использовании деревянных панелей важно обеспечить плотное соединение деталей: применяйте клей ПВА с дополнительным фиксированием шурупами или мебельными уголками. Для пластиковых корпусов возможна склейка эпоксидной смолой или термоклеем, но следует избегать зазоров.
Если корпус изготавливается из металлической банки или коробки, внутренняя поверхность должна быть покрыта звукопоглощающим материалом во избежание звуковых отражений и дребезжания. Дополнительные отверстия для вентиляции и разъёмов делают с помощью сверла и пилы, соблюдая точность размеров для надежной установки элементов.
Закрывающие панели рекомендуется крепить съемно, чтобы обеспечить доступ к электронике и аккумулятору. Для этого подойдут небольшие защелки или винты с накатанной головкой. Важно, чтобы корпус имел устойчивое основание, предотвращающее вибрации при работе колонки.
Установка и закрепление динамика внутри корпуса
Перед установкой динамика необходимо подготовить посадочное место, соответствующее его размерам. Корпус должен обеспечивать плотное прилегание динамика без зазоров, чтобы избежать потери звука и вибраций.
Для крепления динамика используйте мелкие саморезы, подходящие по длине – они не должны проходить насквозь корпуса. Если корпус сделан из мягких материалов (пластик, дерево), рекомендуется предварительно просверлить отверстия диаметром на 0,5 мм меньше самореза, чтобы избежать растрескивания.
Если корпус металлический, лучше использовать гайки с болтами или заклепки для надежного крепления. Между динамиком и корпусом желательно поместить тонкую резиновую прокладку или уплотнитель, чтобы снизить передачу вибраций и улучшить качество звучания.
Провода динамика следует аккуратно проложить внутри корпуса, избегая натяжения и повреждений изоляции. Для фиксации проводов применяют пластиковые стяжки или клеевые крепления, чтобы исключить их дребезжание при работе колонки.
После установки динамика проверьте плотность прилегания и отсутствие люфта. Любые зазоры герметизируют силиконовым клеем или монтажной пеной для предотвращения звуковых утечек и повышения басов.
Проверка звучания и устранение шумов и вибраций
После сборки колонки подключите её к телефону и воспроизведите тестовый трек с разным диапазоном частот – от низких басов до высоких нот. Обратите внимание на наличие посторонних шумов, треска, искажений и вибраций корпуса.
Для выявления вибраций аккуратно потрогайте корпус во время воспроизведения звука. Если корпус резонирует или дребезжит, это указывает на недостаточно жесткое крепление динамика или люфты внутри корпуса.
Устранить вибрации поможет дополнительная амортизация: используйте тонкий слой поролона или силиконовых прокладок между динамиком и корпусом. Проверьте также крепления винтов – они должны быть затянуты равномерно, но без излишнего усилия, чтобы не повредить корпус.
Шумы часто появляются из-за плохого контакта проводов или некачественной пайки. Проверьте все соединения на предмет надежности и отсутствия окисления. Перепайка с использованием припоя с флюсом уменьшит контактные шумы.
Для подавления электромагнитных помех добавьте ферритовые кольца на кабели питания и аудиосигнала. Они значительно снижают фоновый шум и улучшают качество звучания.
Если корпус выполнен из тонкого материала, усиливайте его жесткость внутренними распорками или дополнительными ребрами жесткости. Это предотвратит появление дребезжания при работе динамика на высоких громкостях.
Повторяйте тесты после каждого внесенного изменения, чтобы точно оценить эффект устранения шумов и вибраций. Оптимальная звукоизоляция и прочность конструкции гарантируют чистое звучание без посторонних эффектов.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления корпуса самодельной колонки?
Для корпуса подойдут плотные и жесткие материалы, которые не будут резонировать и создавать лишние вибрации. Чаще всего используют дерево — фанеру, МДФ или плотную ДСП толщиной от 8 мм. Пластик тоже возможен, но он должен быть достаточно толстым и жестким. Металл подходит редко, так как он сильно отражает звук и может создавать шумы. Также важно, чтобы корпус был герметичным, без щелей и трещин, чтобы звук не терялся.
Как правильно выбрать динамик для самодельной колонки, чтобы звук был чистым и громким?
При выборе динамика учитывайте мощность, сопротивление и частотный диапазон. Мощность динамика должна соответствовать выходной мощности усилителя вашего телефона или дополнительного усилителя, чтобы избежать искажений и перегрева. Обычно подходят динамики с сопротивлением 4-8 Ом и мощностью от 3 до 10 Вт для небольших колонок. Обратите внимание на частотный диапазон: для универсального звучания нужен динамик, который хорошо воспроизводит средние и высокие частоты, а для басов — модели с большей глубиной звучания или наличие сабвуфера.
Можно ли сделать колонку, которая будет работать по Bluetooth, и как это реализовать?
Да, сделать колонку с Bluetooth вполне возможно. Для этого понадобится модуль Bluetooth с усилителем звука, который можно подключить к динамику и питанию. Такие модули продаются готовыми, они обычно имеют вход USB или micro-USB для зарядки и разъемы для подключения динамиков. Важно правильно выбрать модуль, совместимый с вашим динамиком и аккумулятором, а также обеспечить хорошую изоляцию корпуса, чтобы не было помех и шумов. Управление и сопряжение с телефоном происходит стандартным способом, как с любым Bluetooth-устройством.
Какие ошибки чаще всего допускают при сборке самодельной колонки и как их избежать?
Одной из частых ошибок является неправильное закрепление динамика — если он будет плохо закреплен, то появятся вибрации и искажения звука. Еще ошибка — использование слишком тонкого корпуса или материала, который резонирует, из-за чего звук становится глухим или с дребезжанием. Также часто забывают про герметизацию корпуса, и звук теряется через щели. Неправильный подбор мощности динамика и усилителя может привести к перегреву или слабому звуку. Чтобы избежать этих проблем, стоит внимательно подбирать компоненты и тщательно собирать корпус с учетом прочности и герметичности.
Как обеспечить питание для самодельной колонки, чтобы она была автономной и удобной в использовании?
Для автономной работы чаще всего используют аккумуляторы — литий-ионные или литий-полимерные батареи с контроллерами заряда. Их емкость зависит от желаемого времени работы. Важно подобрать подходящий блок питания, который будет стабилизировать напряжение и защищать батарею от переразряда. Для удобства стоит добавить разъем USB для зарядки и индикатор уровня заряда. Если колонка небольшая и потребляет мало энергии, можно использовать аккумуляторы от старых гаджетов. Также можно подключить питание через USB напрямую от телефона или внешнего источника, но в таком случае автономность снижается.
Как выбрать подходящий динамик для самодельной колонки, чтобы звук был громким и чистым?
Выбор динамика зависит от нескольких факторов: мощности, сопротивления и частотного диапазона. Для подключения к телефону обычно подходят динамики с сопротивлением 4–8 Ом и мощностью около 3–5 Вт. При этом важно учитывать, что слишком мощный динамик может не раскрываться на полной громкости без дополнительного усилителя, а слишком слабый — не обеспечит нужный уровень звука. Лучше выбирать динамики с широким частотным диапазоном от 100 Гц до 15 кГц — это позволит передавать как низкие, так и высокие частоты. Также имеет значение размер динамика: средние по размеру (около 8 см) обычно дают хороший баланс между громкостью и качеством звучания.
Какие материалы лучше использовать для корпуса колонки, чтобы улучшить качество звука и избежать лишних вибраций?
Для корпуса подходят плотные и жесткие материалы, которые не будут резонировать и усиливать нежелательные вибрации. Хороший выбор — дерево или фанера толщиной не менее 10 мм, они создают прочную конструкцию и способствуют улучшению звука. Пластик также может использоваться, но тонкие пластиковые стенки часто приводят к дребезжанию. Если корпус изготавливается из подручных материалов, стоит обратить внимание на внутреннее демпфирование — например, проклеить внутренние стенки поролоном или войлоком, чтобы снизить вибрации. Важно, чтобы корпус был герметичным — щели и зазоры влияют на качество басов и общую плотность звука.
