Разъемы блока управления двигателем (ЭБУ) отличаются конструктивной сложностью и требуют осторожности при обслуживании. Даже минимальное усилие, приложенное в неправильной точке, может привести к повреждению контактов, защелок или корпуса разъема. Восстановление таких повреждений обходится дорого и нередко требует замены всего жгута или ЭБУ.
Перед отсоединением разъема необходимо полностью обесточить систему. Для этого отсоединяется минусовая клемма аккумулятора, чтобы исключить риск короткого замыкания. Важно дождаться полной разрядки системы – на это требуется от 2 до 10 минут в зависимости от конкретного автомобиля.
Разъемы ЭБУ могут иметь фиксирующие защелки, подвижные рамки или поворотные замки. Применение отвертки, ножа или других подручных предметов недопустимо – такие действия часто приводят к поломке пластиковых направляющих. Для демонтажа следует использовать пальцы или специализированные пластиковые съемники, двигаясь строго по направлению указанного хода защелки или фиксатора.
Если разъем не отсоединяется даже после снятия всех фиксаторов, не допускается прикладывание силы. Возможно, его удерживает застаревшая пыль, конденсат или остатки диэлектрической смазки. В этом случае целесообразно обработать соединение техническим спиртом или очистителем контактов и дать время на проникновение средства внутрь соединения.
При повторном подключении следует убедиться в отсутствии загрязнений, повреждений контактов и плотности посадки. Нарушения в этих зонах становятся причиной сбоев ЭБУ, ошибок по CAN-шине и нестабильной работы двигателя.
Подготовка автомобиля к работе с ЭБУ
Перед вмешательством в работу блока управления двигателем необходимо строго соблюдать ряд подготовительных процедур. Неправильная подготовка может привести к повреждению электроники, короткому замыканию или нестабильной работе систем управления.
- Выключить зажигание и извлечь ключ из замка. Даже кратковременный контакт может вызвать скачки напряжения.
- Отключить аккумулятор, начиная с минусовой клеммы. Это исключает риск короткого замыкания при отсоединении разъема от ЭБУ.
- Выждать минимум 5–10 минут после отключения питания. За это время разрядятся конденсаторы в системе, и напряжение на контактах ЭБУ снизится до безопасного уровня.
- Использовать антистатический браслет или касаться металлической массы автомобиля перед работой с разъемом. Статическое электричество может повредить чувствительные элементы ЭБУ.
- Проверить доступ к блоку ЭБУ: в некоторых автомобилях требуется снять пластиковые кожухи, бардачок или часть панели. Не допускается усилие при демонтаже облицовок – крепления могут быть скрытыми.
После выполнения всех шагов переходят непосредственно к отсоединению разъема. Игнорирование любого из этапов подготовки увеличивает риск выхода из строя компонентов блока управления.
Выявление типа и конструкции разъема на ЭБУ
Перед отсоединением разъема необходимо определить его тип и конструктивные особенности, так как ошибки на этом этапе могут привести к повреждению контактов или корпуса блока управления. Разъемы ЭБУ могут отличаться по форме, количеству пинов, способу фиксации и материалу корпуса.
Наиболее распространены многоконтактные разъемы с пластиковыми защелками или сдвижными фиксаторами. Встречаются модели с флажковым фиксатором, который необходимо отвести в сторону до характерного щелчка, прежде чем вытягивать разъем. Если фиксатор сдвижной – он перемещается вдоль плоскости разъема и одновременно отжимает контактную группу.
Конструкция может включать резиновую уплотнительную манжету, предназначенную для защиты от влаги и пыли. При наличии такой манжеты следует убедиться, что она не присохла к корпусу и не препятствует извлечению разъема. Применение силы недопустимо: при закисании или загрязнении рекомендуется предварительно нанести немного технического спирта или очистителя контактов.
Для определения типа разъема полезно ориентироваться на маркировку, нанесённую на корпусе или вблизи разъема. Например, разъемы Bosch, Siemens, Delphi и Denso имеют характерные формы и часто снабжены серийными номерами. Эти данные позволяют заранее найти техническое описание и схему защелок конкретной модели.
Если доступ к разъему ограничен, перед началом работ стоит использовать зеркало и подсветку для визуального осмотра. Это помогает избежать ошибок при попытке «вслепую» освободить фиксатор. При наличии металлических защелок или экранирующих элементов важно учитывать возможное заземление – не допускается грубое вмешательство металлическими предметами без предварительного отключения массы.
Отключение аккумулятора перед отсоединением разъема
Перед любыми действиями с разъемом блока управления необходимо полностью обесточить систему. Это исключает короткое замыкание, повреждение микросхем ЭБУ и сбои в других электронных модулях автомобиля.
Сначала убедитесь, что зажигание выключено и ключ вынут из замка. Затем откройте капот и определите местоположение клемм аккумулятора. В подавляющем большинстве случаев первым отключают отрицательную (массовую) клемму. Это снижает риск случайного замыкания при касании металлических элементов автомобиля инструментом.
Если аккумулятор снабжен системой IBS (интеллектуальный датчик батареи), отключение следует проводить строго по регламенту производителя, чтобы избежать ложных ошибок в системе управления.
После отключения питания подождите не менее 3–5 минут, чтобы остаточное напряжение в цепях ЭБУ успело рассеяться. Только после этого переходите к отсоединению разъема.
Осмотр креплений и фиксаторов разъема
Перед отсоединением разъема необходимо внимательно изучить его конструкцию. Большинство разъемов ЭБУ имеют пластиковые защелки, рычажные фиксаторы или сдвижные замки. Их задача – обеспечить надежное соединение и предотвратить самопроизвольное отсоединение.
Первым делом следует определить, есть ли на разъеме защелка или подвижный фиксатор. Защелка обычно располагается на верхней или боковой части корпуса разъема. Надавливание на нее позволяет освободить замок. При этом важно не прикладывать избыточное усилие, чтобы не сломать пластиковые элементы.
Если используется рычажный механизм, он выполняет двойную функцию: фиксацию и выталкивание разъема из гнезда. В этом случае ручку фиксатора необходимо аккуратно повернуть до упора – движение приведёт к постепенному освобождению разъема без рывков.
Некоторые типы разъемов дополнительно фиксируются винтами или металлическими скобами. Их требуется открутить или отжать до начала любых манипуляций с пластиковыми частями. Игнорирование этих элементов может привести к повреждению контактов или корпуса.
Для оценки степени износа креплений рекомендуется обратить внимание на люфт, трещины и деформации. Поврежденные фиксаторы теряют удерживающую силу и могут вызвать перебои в соединении. В таких случаях замена корпуса разъема или его ремонт необходимы до сборки.

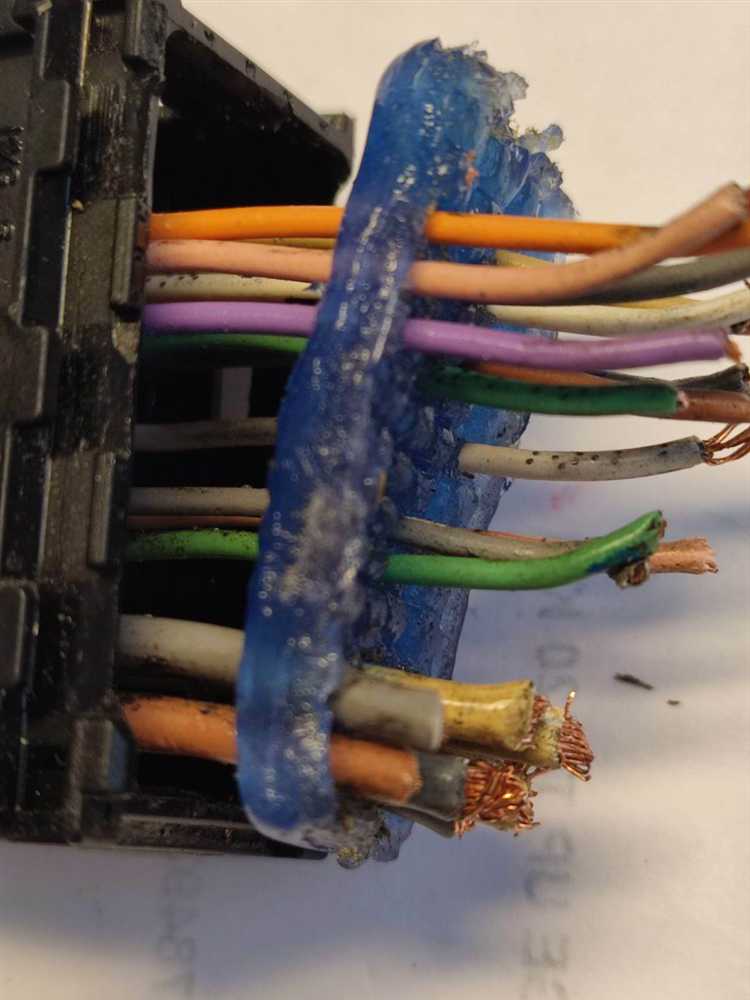

Пошаговое отсоединение разъема без повреждений
Перед началом убедитесь, что аккумулятор отключён и исключён риск появления напряжения на контактах ЭБУ.
Осмотрите разъём и определите тип фиксации. Наиболее распространённые варианты: боковые защёлки, центральный рычаг или поворотный фиксатор. Не пытайтесь тянуть разъём без предварительного освобождения фиксаторов.
Если используется центральный рычаг, аккуратно подденьте его снизу пластиковым съёмником или пальцами и медленно переведите в крайнее положение – при этом разъём будет самопроизвольно выдвигаться из гнезда.
При наличии боковых защёлок одновременно нажмите на них с двух сторон и, удерживая в нажатом положении, равномерно потяните корпус разъёма по направлению оси подключения. Не прикладывайте усилие под углом.
Если фиксатор поворотный, начните с его вращения до упора, затем продолжите извлечение разъёма, удерживая его строго за корпус, а не за провода.
При появлении сопротивления остановитесь и проверьте наличие скрытых защёлок или направляющих. Попытка преодолеть усилие может привести к трещинам корпуса или повреждению контактов.
После снятия визуально проверьте состояние контактов. При обнаружении окислов или загрязнений, очистите разъём без применения абразивов.

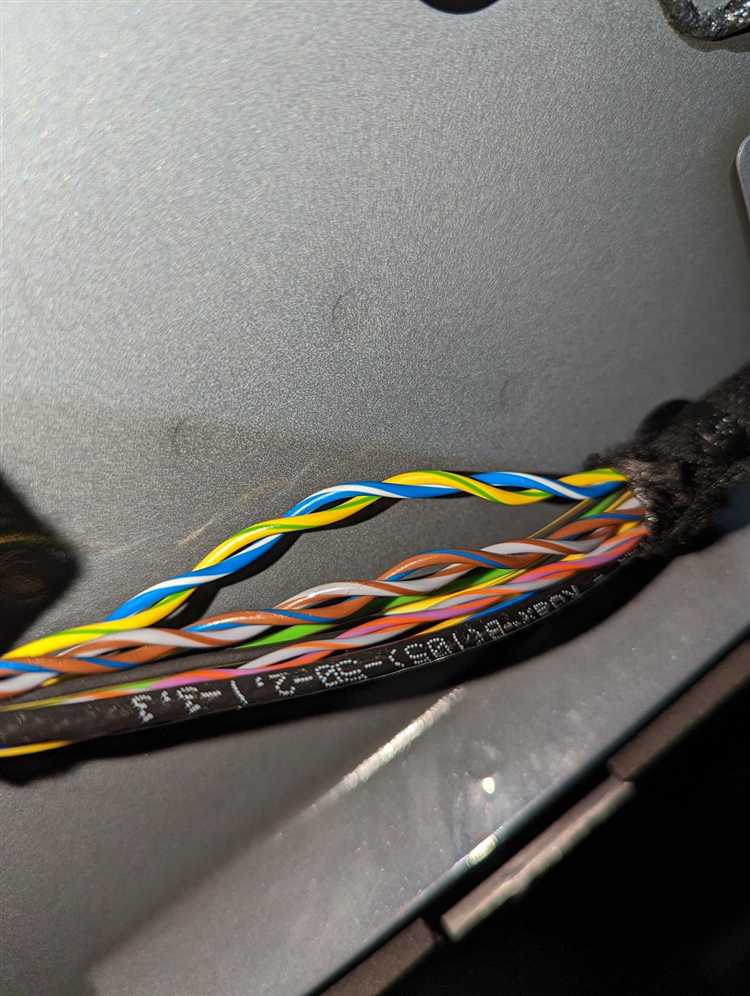

Проверка контактов и состояния уплотнителя
Перед отсоединением разъема необходимо визуально оценить состояние контактных групп. Следует обратить внимание на отсутствие коррозии, окислов и механических повреждений, таких как деформация или изломы.
Контакты должны плотно прилегать, без признаков выгорания или потемнения, которые могут указывать на перегрев или плохой контакт. При наличии загрязнений рекомендуется аккуратно очистить контакты изопропиловым спиртом и мягкой щеткой.
Уплотнитель разъема играет ключевую роль в защите от влаги и пыли. Следует проверить его целостность, отсутствие трещин, деформаций и сжатия, которое снижает герметичность.
При обнаружении повреждений уплотнителя рекомендуется заменить его перед повторной установкой разъема, чтобы исключить риск попадания влаги внутрь блока ЭБУ и возникновения коротких замыканий.
Перед отсоединением стоит слегка поддеть уплотнитель, чтобы убедиться в его подвижности и отсутствии прилипаний к корпусу, что облегчит дальнейшую работу и снизит риск повреждений.
Обратная установка разъема после завершения работ
Перед установкой разъема убедитесь в отсутствии загрязнений и повреждений на контактах и уплотнителях. При необходимости очистите контакты специальным электротехническим очистителем и проверьте состояние резинового уплотнителя – он должен быть эластичным и целым.
Совмещайте разъем с блоком ЭБУ строго по меткам и направляющим, избегая перекоса. Подайте разъем ровно, без излишнего усилия, чтобы не повредить пины и пластиковый корпус.
Для фиксирования зажмите защелку или замок разъема до характерного щелчка, сигнализирующего о надежной фиксации. Проверьте, что разъем не люфтит и не имеет зазоров с блоком.
После установки проведите визуальный контроль состояния кабелей – отсутствие заломов и натяжений гарантирует стабильное соединение в работе.
Если предусмотрено, подключите питание автомобиля и выполните проверку работоспособности систем, связанных с этим разъемом, для исключения ошибок и сбоев.
Вопрос-ответ:
Как правильно подготовить автомобиль перед отсоединением разъема от блока ЭБУ?
Перед работой с разъемом блока ЭБУ необходимо отключить питание автомобиля, чтобы исключить риск короткого замыкания или повреждения электроники. Для этого отсоедините клемму аккумулятора. Также следует убедиться, что мотор и все электрические системы выключены. Желательно проводить работы в сухом и чистом месте, чтобы влага и грязь не попадали в контакты. Подготовка включает аккуратное освобождение доступа к разъему, проверку состояния фиксаторов и отсутствие напряжения на проводах.
Какие инструменты понадобятся для безопасного отсоединения разъема ЭБУ?
Чаще всего для отсоединения разъема достаточно использовать руки, но иногда требуется тонкая пластиковая или деревянная лопатка для аккуратного нажатия на фиксаторы или защелки. Металлические инструменты следует применять с осторожностью, чтобы не повредить контакты и пластиковый корпус. Иногда полезен тонкий пинцет для вытаскивания мелких элементов. Рекомендуется иметь при себе фонарик для лучшей видимости и салфетки для очистки контактов при необходимости.
Что делать, если разъем не отсоединяется из-за заедания или повреждения фиксаторов?
Если фиксаторы заели или выглядят поврежденными, нельзя пытаться силой тянуть разъем — это может привести к поломке контактов или корпуса. Попробуйте аккуратно найти и нажать на защелки, используя тонкий инструмент. Иногда помогает применение небольшого количества технического силиконового спрея для смазки и ослабления заедания, но распылять его нужно очень осторожно и в минимальном количестве, избегая попадания на электрические контакты. Если есть возможность, лучше обратиться к специалисту для предотвращения повреждений.
Как проверить целостность и чистоту контактов после отсоединения разъема ЭБУ?
После отсоединения разъема внимательно осмотрите контакты на наличие коррозии, окислов или загрязнений. Для очистки можно использовать специальные средства для электроники или изопропиловый спирт и мягкую щетку. Важно не применять абразивы или острые предметы, чтобы не повредить металл. Проверьте отсутствие механических повреждений и правильность расположения контактов. Если на контактах видны следы повреждений, желательно заменить разъем или проконсультироваться с сервисом.
Какие ошибки чаще всего допускают при обратной установке разъема на блок ЭБУ?
Основные ошибки связаны с неправильным положением разъема при установке, что может привести к повреждению контактов или неполному соединению. Часто забывают проверить чистоту и целостность уплотнителей, что влияет на герметичность и надежность соединения. Также иногда не фиксируют разъем должным образом, из-за чего он может со временем отсоединиться или вызвать перебои в работе ЭБУ. Важно тщательно проверить зацепление фиксаторов и не применять чрезмерную силу при защелкивании.
