Головка блока цилиндров на Ниве Шевроле представляет собой литую алюминиевую деталь с верхним расположением распредвалов. В зависимости от года выпуска и типа двигателя (ВАЗ-2123 или с модернизированным 1.8 от FAM-1), конструкция ГБЦ может незначительно отличаться. Основные изменения касаются конфигурации каналов охлаждения и формы камер сгорания.
На большинстве автомобилей используется 16-клапанная головка, совместимая с моторами ВАЗ-2123. Диаметр впускных клапанов – 37 мм, выпускных – 31 мм. Зазоры клапанов регулируются толкателями с шайбами, что требует периодической проверки и настройки. При замене распредвала важно учитывать его профиль: штатный вариант рассчитан на умеренные обороты и среднюю нагрузку.
Для улучшения охлаждения рекомендуется применять головку последнего образца с увеличенными охлаждающими каналами. Установка такой ГБЦ снижает риск локального перегрева и способствует более стабильной работе двигателя в условиях повышенной нагрузки, особенно при использовании автомобиля в условиях бездорожья.
При выборе новой головки или б/у детали следует проверять состояние привалочной плоскости, отсутствие трещин между сёдлами клапанов и общее состояние каналов. Особое внимание нужно уделить резьбам под болты крепления, особенно в районе выпускного коллектора – их повреждение встречается часто и требует ремонта с использованием втулок типа Time-Sert или гужонов.
Маркировка и характеристики штатной ГБЦ для двигателя Нивы Шевроле
На Ниве Шевроле с двигателем ВАЗ-2123 устанавливается головка блока цилиндров с маркировкой 2123-1003011. Эта ГБЦ разработана специально под восьмиклапанный бензиновый мотор объёмом 1.7 литра с распределённым впрыском топлива и соответствует конструкции блока цилиндров этого семейства.
Основные характеристики штатной головки блока:
- Чугунные направляющие втулки клапанов
- Диаметр впускных клапанов – 41 мм, выпускных – 35 мм
- Штанговый привод клапанов через коромысла и гидрокомпенсаторы
- Диаметр седел под свечу зажигания – 14 мм
- Плоскость прилегания – фрезерованная, без заводской фрезеровки под повышенную степень сжатия
Маркировка 2123-1003011 выбита на боковой части ГБЦ и дублируется в технической документации автомобиля. Важно учитывать, что аналогичные головки от ВАЗ-21213 и 21214 конструктивно отличаются – например, системой привода ГРМ и формой камер сгорания, что делает их несовместимыми без доработок.
Штатная ГБЦ рассчитана на использование с распредвалом с маркировкой 2123-1006010, обеспечивающим умеренные фазы газораспределения и оптимальный крутящий момент на низких и средних оборотах. Допускается установка распредвалов с иными профилями, но это требует настройки ЭБУ и может повлиять на ресурс двигателя.
При замене или диагностике важно проверять:
- Целостность направляющих и сальников клапанов
- Отсутствие трещин между седлами клапанов и в районе свечного колодца
- Ровность привалочной поверхности по блоку
Использование оригинальной головки 2123-1003011 или проверенных аналогов от производителей, таких как АвтоВАЗ или ЗМЗ, позволяет сохранить надёжность и ресурс двигателя в штатных условиях эксплуатации.

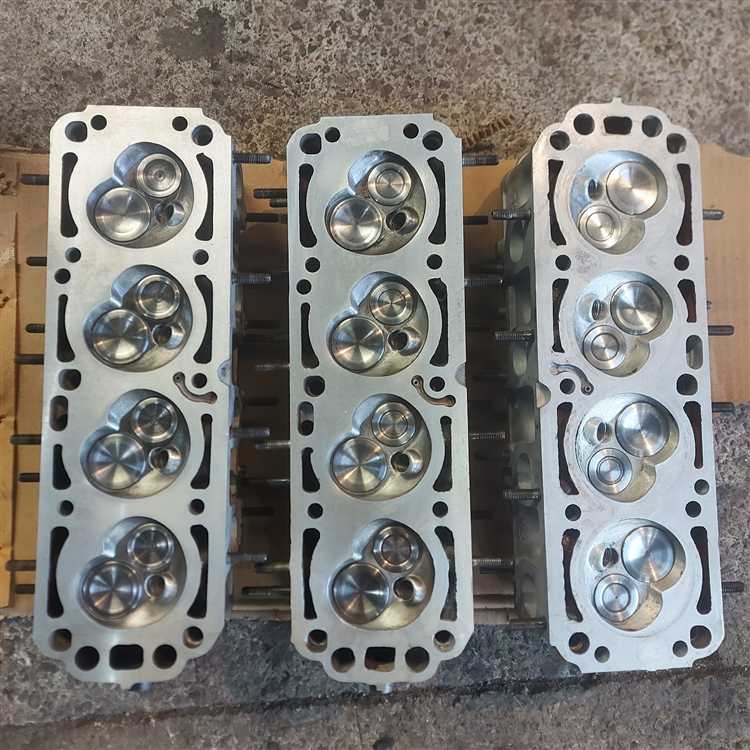

Совместимость головки блока с разными модификациями двигателя
На Ниве Шевроле устанавливается двигатель ВАЗ-2123 с инжекторной системой распределённого впрыска. Штатная головка блока цилиндров (ГБЦ) для этого двигателя имеет каталожный номер 21236-1003011-00 и конструктивно адаптирована под конкретные параметры камеры сгорания, систему охлаждения и привода ГРМ.
При подборе ГБЦ для замены или тюнинга важно учитывать совместимость с модификациями моторов ВАЗ 2123, 21214, 2130 и их производными. ГБЦ от классических карбюраторных версий ВАЗ-2121 или от моторов 21083 несовместима из-за различий в конструкции каналов охлаждения, расположении свечей зажигания и типе впуска.
Допускается установка головки блока от двигателя 21214 при условии замены распределительного вала и настройки системы управления двигателем. У моделей с системой Е-газ (электронная педаль газа) и Евро-3 могут быть отличия по датчикам и местам их крепления. В этом случае потребуется доработка или замена жгута проводки и блока управления (ЭБУ).
ГБЦ от двигателя ВАЗ-2130 (1.8 л) имеет увеличенные камеры сгорания и другие параметры каналов, поэтому прямой установки на блок 1.7 л без снижения степени сжатия и перенастройки топливной карты невозможна. Также есть расхождения по прокладке и крепежу.
При подборе контрактной или б/у головки критично проверять наличие маркировки на торце и литейных номеров: 21236 указывает на полную совместимость с Нивой Шевроле. Использование несовместимых ГБЦ может привести к снижению ресурса двигателя, перебоям в работе инжектора и перегревам.
Признаки износа и повреждений ГБЦ на Ниве Шевроле
Падение компрессии в одном или нескольких цилиндрах указывает на износ посадочных мест клапанов, прогар клапанов или трещины в перегородках между камерами сгорания. Проверяется компрессометром, допустимое отклонение – не более 10% между цилиндрами.
Появление эмульсии на щупе масла или в расширительном бачке может быть следствием пробоя прокладки ГБЦ или микротрещин между масляными и охлаждающими каналами. Это состояние требует немедленной диагностики и ремонта.
Стуки в головке блока могут возникать при износе направляющих втулок клапанов, повышенном люфте распредвала или разрушении гидрокомпенсаторов. Характерный металлический звук особенно слышен на холодном двигателе.
Увеличенный расход масла часто связан с износом маслосъёмных колпачков или направляющих втулок клапанов. Это сопровождается сизым дымом из выхлопной трубы, особенно при запуске двигателя после простоя.
При появлении одного или нескольких из перечисленных признаков рекомендуется провести дефектовку ГБЦ, включая проверку на герметичность, плоскостность и наличие микротрещин с использованием ультразвука или керосиновой диагностики. Несвоевременное вмешательство может привести к капитальному ремонту двигателя.
Порядок демонтажа головки блока цилиндров своими руками
Перед началом работ необходимо полностью обесточить автомобиль, сняв клемму с аккумулятора. Затем следует слить охлаждающую жидкость через сливную пробку радиатора и масло из поддона двигателя.
Сначала снимается пластиковая крышка двигателя и отсоединяются все разъёмы, идущие к датчикам на впускном и выпускном коллекторах. Далее отключаются топливопроводы и шланги системы охлаждения, идущие к термостату и корпусу ГБЦ.
Следующий этап – демонтаж впускного коллектора. Его крепление осуществляется болтами к блоку и головке, требуется аккуратно открутить их поочерёдно, чтобы не повредить фланцы. Аналогично снимается выпускной коллектор, предварительно открутив гайки крепления к шпилькам ГБЦ.
Откручивается клапанная крышка. Под ней находятся рокеры и оси коромысел, которые необходимо снять. Затем снимается распредвал (на 1,7-литровом двигателе ВАЗ-2123 он установлен в ГБЦ). Сначала демонтируются звездочка и цепь ГРМ, удерживающие распредвал. Перед снятием цепи необходимо зафиксировать коленвал в положении ВМТ первого цилиндра.
После этого откручиваются болты крепления ГБЦ к блоку. Болты откручиваются по определённой схеме: от краёв к центру, чтобы исключить деформацию. Следует использовать динамометрический ключ, чтобы равномерно ослаблять усилие.
ГБЦ аккуратно приподнимается и снимается с направляющих втулок. Если головка «прикипела», можно использовать мягкий деревянный клин, чтобы отделить её без повреждений. После снятия головки необходимо удалить остатки старой прокладки с поверхности блока и тщательно осмотреть плоскость на наличие прогаров и трещин.
Все снятые детали следует разложить в порядке демонтажа и проверить на износ. Особое внимание стоит уделить состоянию прокладки ГБЦ, направляющих втулок и резьбы болтового соединения.
Технические нюансы при установке новой или контрактной ГБЦ
Перед установкой новой или контрактной головки блока цилиндров на Ниву Шевроле необходимо проверить плоскость прилегания к блоку. Допустимое отклонение – не более 0,05 мм на длину 100 мм. При наличии даже незначительной кривизны требуется фрезеровка поверхности.
Резьбовые отверстия под болты крепления ГБЦ должны быть очищены от масла и нагара. Нарезка резьбы метчиком с контролем глубины – обязательная процедура, особенно при установке контрактной детали. При загрязнённых или вытянутых резьбах момент затяжки будет некорректным, что приведёт к неравномерному прижиму прокладки.
Выбор прокладки головки блока зависит от состояния плоскостей и высоты выступания поршней. Заводская толщина – 1,3 мм. Если была проведена шлифовка ГБЦ, требуется установить прокладку с компенсацией снятого слоя – например, 1,4 или 1,5 мм.
Перед установкой обязательно промываются все масляные и охлаждающие каналы. Особенно важно это при использовании контрактной ГБЦ – внутри могут остаться фрагменты старой прокладки, герметика или коррозионные отложения. Наличие загрязнений приведёт к перегреву или снижению давления масла.
Момент затяжки болтов строго регламентирован: сначала 20 Н·м, затем 70 Н·м, затем два доворота по 90°. Используются только новые болты, так как штатные – растяжимые. Повторное применение приводит к ослаблению прижима и возможному прорыву газов через прокладку.
Перед финальной установкой проверяется зазор клапанов. После установки распредвала и затяжки постелей, впускные и выпускные клапаны регулируются с помощью подборных шайб. Зазоры: впуск – 0,2 мм, выпуск – 0,35 мм. Отклонения от нормы вызывают перегрев седел и потерю компрессии.
После запуска двигателя контролируются давление масла, температура и отсутствие подтеков. Через 500 км необходимо повторно проверить зазоры клапанов и при необходимости скорректировать.
Обработка плоскости и проверка герметичности после установки
Плоскость ГБЦ должна иметь отклонение не более 0,05 мм на 1 м длины при проверке штангенциркулем или линейкой с щупами. При выявлении зазоров свыше нормы требуется шлифовка на специализированном станке с удалением не более 0,3 мм, чтобы избежать деформации и нарушения сопряжения с блоком цилиндров.
Перед шлифовкой поверхность очищают от нагара, остатков прокладки и загрязнений. Обязательно проверяют отсутствие трещин ультразвуковым или визуальным контролем с использованием люминесцентных красок.
После установки ГБЦ на блок необходимо провести проверку герметичности системы охлаждения. Для этого подключают насос и создают давление до 1,2–1,5 атмосферы в рубашке охлаждения. Проверяют отсутствие подтеканий в зоне сопряжения, а также целостность прокладки и шпилек крепления.
Проверку герметичности камеры сгорания проводят с помощью компрессометрии или газоанализатора. Давление не должно падать более чем на 10 % в течение 30 секунд при отключенном двигателе.
При обнаружении дефектов плоскости или протечек необходимо повторить обработку или заменить прокладку. Крепёжные элементы затягивают по регламенту с контролем усилия динамометрическим ключом – первые этапы с усилием 20 Н·м, затем 40 Н·м с промежуточной повторной затяжкой после 10 минут.
Вопрос-ответ:
Какие основные причины повреждений головки блока цилиндров на Ниве Шевроле?
Повреждения головки блока цилиндров чаще всего возникают из-за перегрева двигателя, вызванного проблемами с системой охлаждения, например, недостаточным уровнем охлаждающей жидкости или неисправностью помпы. Также негативное влияние оказывают перепады давления в цилиндрах, вызванные неправильной регулировкой клапанов или износом прокладки ГБЦ. Механические повреждения возможны при неправильной затяжке болтов или при использовании некачественных деталей.
Как проверить плоскость головки блока цилиндров и зачем это нужно?
Проверка плоскости проводится с помощью специальной линейки и щупов или на станке с применением индикатора. Это необходимо, чтобы убедиться в отсутствии деформаций и перекосов, которые могут привести к протечкам и нарушению герметичности между ГБЦ и блоком двигателя. Если плоскость неровная, требуется шлифовка или фрезеровка поверхности для восстановления правильной геометрии.
Какие особенности установки новой или контрактной головки блока на Ниву Шевроле?
При установке новой или контрактной головки блока важно тщательно очистить сопрягаемые поверхности от старой прокладки и загрязнений, проверить плоскость и состояние резьбы в отверстиях для болтов. Рекомендуется использовать оригинальные болты с динамометрическим ключом и соблюдать рекомендованный момент затяжки поэтапно, чтобы избежать деформаций. После установки следует проверить герметичность системы охлаждения и проконтролировать работу двигателя в первые часы эксплуатации.
Какие признаки указывают на необходимость замены прокладки головки блока цилиндров?
Сигналом о неисправности прокладки служат такие симптомы, как попадание масла в систему охлаждения или наоборот, появление пузырьков и белого дыма из выхлопной трубы. Также возможны перегрев двигателя и ухудшение компрессии в цилиндрах. Визуально можно заметить утечки жидкости вокруг стыка блока и ГБЦ. При таких признаках нужно провести диагностику и заменить прокладку, чтобы предотвратить более серьёзные повреждения.
Можно ли использовать головку блока от другой модели двигателя на Ниве Шевроле?
В некоторых случаях допускается установка головки блока с других двигателей семейства ВАЗ или контрактных вариантов, но это требует тщательной проверки совместимости по размерам, расположению каналов охлаждения и маслопроводов. Часто необходима доработка креплений или адаптация прокладки. Несоблюдение этих условий может привести к ухудшению работы двигателя и быстрому износу деталей.
