Резьба лямбда зонда – ключевой параметр, от которого зависит совместимость датчика с посадочным местом в выпускной системе. Наиболее распространённый стандарт – M18×1.5, который используется в подавляющем большинстве бензиновых двигателей. Эта метрическая резьба обеспечивает надёжную герметичность и устойчивость к высоким температурам и вибрациям.
Некоторые модели двигателей, особенно дизельные и промышленные, могут использовать альтернативные резьбовые стандарты – например, M12×1.25 или M14×1.25. При замене зонда важно не только подобрать датчик по электрическим характеристикам, но и строго соблюдать размер и шаг резьбы. Несовпадение может привести к повреждению резьбового отверстия в коллекторе или неработоспособности системы контроля смеси.
Для корректного подбора рекомендуется ориентироваться на оригинальный номер детали (OEM) или точно измерить параметры штатного датчика. Применение переходников возможно, но требует оценки термостойкости материалов и длины выходной части зонда. Важно учитывать, что установка зонда с несоответствующей резьбой может повлиять на точность показаний и работу блока управления двигателем.

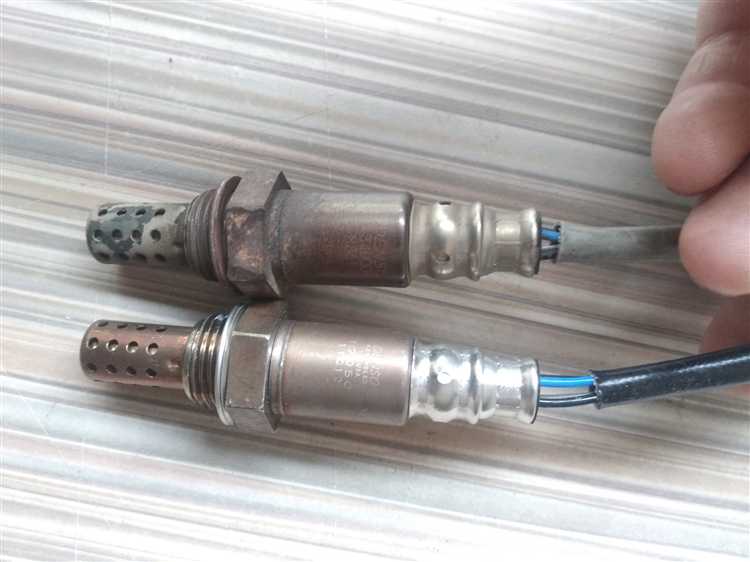

Какой диаметр и шаг резьбы у большинства лямбда-зондов
Наиболее распространённый стандарт резьбы для лямбда-зондов – M18×1.5. Это означает наружный диаметр резьбы 18 мм и шаг 1,5 мм. Такой формат используется в большинстве бензиновых двигателей легковых автомобилей, начиная с 1980-х годов, и по настоящее время остаётся основным типоразмером для большинства производителей.
Резьба M18×1.5 обеспечивает надёжную герметизацию и прочную фиксацию датчика в выпускном коллекторе или приёмной трубе. Она рассчитана на эксплуатацию в условиях высоких температур и давления, что особенно важно для корректной работы зонда и предотвращения утечек выхлопных газов.
Реже встречаются резьбы с другими параметрами, например M12×1.25 или M14×1.25, но такие исполнения чаще применяются в мотоциклетной технике, на компактных двигателях или в системах с ограниченным монтажным пространством. Перед покупкой нового лямбда-зонда рекомендуется точно измерить резьбу или свериться со спецификацией автомобиля, так как несовпадение параметров исключает установку без доработок.
Для нарезания резьбы в резьбовых втулках или при восстановлении повреждённого посадочного места также применяются метчики с обозначением M18×1.5. Использовать метчики другого стандарта недопустимо, так как это приведёт к нарушению посадки и риску повреждения датчика.
Чем отличается резьба зонда первого и второго типа
Резьба лямбда-зондов первого и второго типа различается по диаметру, шагу и конструкции посадочной зоны. Эти отличия критичны при подборе и замене датчиков, так как несовместимость резьбы исключает установку без доработок и адаптеров.
- Зонд первого типа (стандарт M18×1.5) применяется на большинстве бензиновых двигателей. Диаметр резьбы составляет 18 мм, шаг – 1,5 мм. Эта резьба универсальна для широкого спектра моделей и поколений автомобилей.
- Зонд второго типа использует резьбу меньшего диаметра – M12×1.25 или M14×1.25, в зависимости от производителя. Такой тип встречается реже, в основном в компактных двигателях, мотоциклетной технике и некоторых системах вторичной установки.
Отличие касается не только размеров, но и прочности резьбового соединения. Резьба M18×1.5 рассчитана на более высокие термические и механические нагрузки, в то время как M12×1.25 требует аккуратной установки с точным соблюдением момента затяжки.
- Перед заменой зонда важно сверить маркировку и номинальные размеры резьбы с технической документацией двигателя.
- Применение зонда с неподходящей резьбой может привести к повреждению выпускного коллектора или невозможности герметичной установки.
- При переходе с одного типа на другой возможна установка через прецизионный адаптер, однако это допустимо только в системах, не чувствительных к положению чувствительного элемента.
Для диагностики и обслуживания рекомендуется иметь резьбовой калибр соответствующего типа – это позволяет точно определить, подходит ли конкретный зонд без риска повреждения резьбового отверстия.
Как определить резьбу лямбда-зонда по маркировке
Маркировка лямбда-зонда, как правило, включает буквенно-цифровой код, по которому можно точно установить параметры резьбы. Основные сведения о типе резьбы часто зашифрованы в технической части артикула или каталожного номера, особенно у оригинальных запчастей и крупных производителей.
Если на корпусе зонда указана маркировка вроде LSH25, 0258006027 или DOX-0230, необходимо обратиться к официальному каталогу производителя. Например, для зондов Bosch, часть номеров серии 0258… соответствует резьбе M18×1.5, которая является наиболее распространённой. Однако встречаются и меньшие диаметры, такие как M12×1.25 или M14×1.25, особенно у узкоспециализированных моделей.
У японских производителей (например, Denso или NTK) обозначения часто состоят из букв и цифр, например 234-9005 или OZA341-E9. В этом случае резьбовой размер также можно определить через фирменный каталог или спецификации, где для каждой модели указаны точные параметры монтажа.
Если маркировка стерта или отсутствует, можно воспользоваться микрометром и резьбовым шаблоном. Измеряется наружный диаметр резьбы и шаг. Например, если диаметр составляет 18 мм, а шаг – 1,5 мм, значит используется стандарт M18×1.5.
Важно учитывать, что внешняя маркировка зонда редко указывает резьбу напрямую, но через коды моделей и каталожные номера можно получить достоверные сведения, сопоставив их с официальной технической документацией.
Подходит ли универсальный зонд к штатной резьбе
Универсальные лямбда-зонды обычно имеют стандартную резьбу M18×1.5, которая совпадает с резьбой большинства штатных посадочных гнёзд. Это позволяет установить датчик без необходимости доработки выпускного коллектора или пайки крепёжных элементов.
Однако необходимо учитывать нюансы. Некоторые штатные датчики, особенно на автомобилях японского или американского производства, могут отличаться не только по форме разъёма, но и по длине резьбовой части. Например, у некоторых зондов с резьбой M18×1.5 длина нарезки может составлять 12 мм, тогда как универсальный зонд может иметь длину 10 мм, что приводит к недостаточному контакту с потоком отработавших газов и снижению точности показаний.
Также встречаются штатные зонды с резьбой M12×1.25 или M14×1.5, которые физически несовместимы с универсальными моделями. В таких случаях установка возможна только с применением переходной втулки, что может нарушить герметичность или изменить геометрию посадки датчика.
Рекомендуется перед установкой сверить не только диаметр и шаг резьбы, но и длину резьбовой части. Также следует учитывать конструктивные особенности зонда: наличие уплотнительного кольца, длину зонда от резьбы до сенсора и тип используемого разъёма, даже если планируется пайка проводов.
Что делать, если резьба лямбда-зонда повреждена
Повреждение резьбы посадочного отверстия лямбда-зонда чаще всего происходит при чрезмерном усилии затяжки или неправильной установке. Если резьба сорвана, это может привести к утечке отработанных газов и некорректной работе датчика. В первую очередь необходимо оценить степень повреждения. Если резьба только частично повреждена, можно восстановить её с помощью метчика соответствующего размера – обычно M18x1.5.
Для незначительных повреждений допустимо использование ремонтного метчика с направляющей. Такой инструмент позволяет аккуратно нарезать резьбу без смещения оси. Если резьба разрушена полностью, применяется установка ремонтной втулки (вставки-резьбовой гильзы), например типа Helicoil или Time-Sert. Монтаж втулки требует предварительного высверливания поврежденной резьбы, нарезания новой под втулку и ввинчивания вставки с последующей фиксацией.
Алюминиевые или легкосплавные коллекторы требуют особой осторожности – перегрев при установке может привести к деформации. После восстановления обязательно проверить плотность посадки зонда и отсутствие утечек через резьбовое соединение.
Если зонд не держится в восстановленном отверстии даже с втулкой, наиболее надежное решение – замена повреждённого участка выпускной системы или коллектора. Попытки временного закрепления (например, с помощью герметиков или сварки) не обеспечивают герметичности и могут привести к повреждению нового зонда.
Какие резьбовые переходники применяются при установке
Переходники с М18×1.5 на М12×1.25 востребованы при установке узких датчиков в глушитель или коллектор, где штатная резьба крупнее. Они обеспечивают надежное соединение без риска повреждения резьбы при монтаже.
Переходники с прямой резьбой и уплотнительным конусом применяются для герметизации соединения без использования дополнительных прокладок. Такая конструкция предотвращает вытекание выхлопных газов и сохраняет стабильность показаний датчика.
Переходники из нержавеющей стали рекомендованы для эксплуатации в агрессивной среде выхлопа и высоких температурах, что повышает долговечность и снижает риск коррозии.
При выборе резьбового переходника важно учитывать шаг резьбы и диаметр, а также глубину посадочного места. Несоответствие параметров может привести к нарушению герметичности и повреждению как датчика, так и выхлопной системы.
Использование герметиков, устойчивых к высоким температурам, совместно с переходниками, повышает надежность соединения и исключает вибрационные люфты.
Вопрос-ответ:
Какие размеры и шаги резьбы чаще всего применяются для лямбда-зондов на автомобилях?
Наиболее распространённый стандарт резьбы для лямбда-зондов — М18×1.5 мм, то есть диаметр 18 мм и шаг 1,5 мм. Этот размер используется на подавляющем большинстве легковых и коммерческих автомобилей. Также встречаются варианты М12×1.25 мм или М14×1.25 мм, но они значительно реже. Шаг резьбы важен для надёжной герметизации и предотвращения повреждений при установке датчика.
Можно ли использовать универсальный лямбда-зонд с резьбой, отличающейся от штатной в автомобиле?
Прямое использование универсального датчика с резьбой, не совпадающей с заводской, обычно невозможно без применения специальных переходников или адаптеров. Неправильный размер резьбы приведёт к плохой фиксации, протечкам выхлопных газов и повреждению резьбы в выпускном коллекторе. Поэтому для замены следует точно определить размер резьбы и подобрать совместимый датчик или переходник.
Какие особенности резьбы лямбда-зонда влияют на его правильную установку и работу?
Резьба должна иметь точный диаметр и шаг, а также соответствовать стандартам, чтобы обеспечить герметичность и надёжное крепление. Кроме того, важна чистота и целостность резьбы в месте установки — повреждённая резьба может привести к плохой фиксации и появлению утечек. При монтаже важно использовать правильный момент затяжки, чтобы не повредить резьбу и не вызвать деформации корпуса зонда.
Как определить, какая резьба установлена на лямбда-зонде, если нет маркировки?
Если маркировка отсутствует, точный размер резьбы можно определить с помощью измерительных инструментов, например, штангенциркуля и резьбового шаблона. Измеряют внешний диаметр резьбы и шаг (расстояние между витками). Также полезно сверить размеры с технической документацией автомобиля или обратиться к каталогам производителей запчастей, где указываются параметры датчиков для конкретных моделей.
Какие резьбовые переходники применяют при установке лямбда-зондов на разные типы выхлопных систем?
Для установки лямбда-зонда на выхлопные трубы с нестандартной резьбой или диаметром применяют переходники с соответствующими наружной и внутренней резьбами. Обычно это адаптеры с переходом с М18×1.5 мм на другой размер, например, М14×1.25 мм, или с трубной резьбы на метрическую. Материал переходников — обычно нержавеющая сталь или бронза для устойчивости к коррозии и высоким температурам. При выборе важно учитывать совместимость с выхлопной системой и датчиком.
Какие размеры и параметры резьбы чаще всего применяются для лямбда-зондов в автомобилях?
Для большинства лямбда-зондов используется резьба с диаметром 18 мм и шагом 1,5 мм, что соответствует стандарту M18×1,5. Такой размер обеспечивает надежное соединение датчика с выпускным коллектором или трубой выхлопной системы. В некоторых случаях применяются резьбы меньшего диаметра, например M12×1,25, особенно для универсальных или специфичных моделей. Выбор резьбы зависит от конструкции двигателя и требований производителя автомобиля.
Как отличить резьбу первого типа от резьбы второго типа у лямбда-зонда и почему это важно при замене?
Резьба первого типа обычно имеет стандартный размер M18×1,5 и характерна для большинства оригинальных датчиков, устанавливаемых на заводе. Резьба второго типа может отличаться по диаметру или шагу и применяется в редких случаях или в некоторых универсальных моделях. Различие важно, поскольку несовпадение резьбы приведёт к невозможности надежно закрепить датчик, что может вызвать утечку выхлопных газов или повреждение детали. При замене рекомендуется сверять размеры и маркировку на датчике с заводскими параметрами автомобиля.
