Форсунки – ключевой компонент системы подачи топлива в двигателе внутреннего сгорания. Их задача – обеспечить точное распыление топлива для оптимального смешивания с воздухом, что напрямую влияет на эффективность сгорания и экологичность двигателя.
Современные форсунки имеют сложное устройство, включающее электромагнитный клапан, иглу и распылительную головку. Принцип работы основан на управляемом впрыске топлива с высокой скоростью и точностью, что позволяет достигать стабильной мощности и экономичности.
Существуют несколько видов форсунок, различающихся по типу подачи топлива: механические, электронные и пьезоэлектрические. Выбор конкретного типа зависит от конструкции двигателя и требований к его работе, включая уровень выбросов и расход топлива.
Конструктивные элементы бензиновых форсунок
Ключевой элемент – соленоид, состоящий из катушки с медной обмоткой и подвижного сердечника. При подаче электрического сигнала сердечник смещается, открывая иглу форсунки.
Игла выполнена из износостойкой стали и плотно прилегает к седлу, предотвращая протекание топлива в закрытом состоянии. Высокая точность обработки обеспечивает стабильность дозировки топлива.
Форсунка содержит фильтр тонкой очистки топлива, установленный на входе, который препятствует попаданию загрязнений в распылитель и продлевает срок службы устройства.
Распылитель представляет собой несколько отверстий с диаметром от 0,2 до 0,5 мм, выполненных с высокой точностью для формирования оптимальной формы факела топлива и равномерного распыления.
Уплотнительные кольца из резины или фторкаучука обеспечивают герметичность соединения форсунки с впускным коллектором и топливной рампой, выдерживая давление до 3–5 бар и температуру до 120 °C.
Электрические контакты выполнены с применением устойчивых к коррозии материалов, обеспечивая надежное подключение и устойчивость к вибрациям.
Принцип подачи топлива через форсунку
Топливо подается под высоким давлением из рампы или топливного насоса к форсунке, где управляющий электромагнитный клапан регулирует его поток. При подаче электрического сигнала катушка электромагнита создает магнитное поле, которое поднимает иглу клапана, открывая отверстие для прохождения топлива.
Подача топлива происходит в виде мелкодисперсного распыла, обеспечивая равномерное и быстрое смешивание с воздухом. Размер и форма форсунок, а также давление подачи влияют на характеристику распыла – угол и диаметр струи.
Продолжительность и частота открывания клапана определяются блоком управления двигателем (ЭБУ) на основе показаний датчиков нагрузки, температуры и оборотов. Это обеспечивает оптимальное количество топлива, необходимое для стабильной работы двигателя и минимизации выбросов.
В современных системах впрыска прямого типа форсунки работают с давлением до 200 бар и выше, что позволяет добиться высокой точности дозирования и улучшить экономичность и динамику автомобиля.
Для предотвращения засорения отверстий форсунок важно использовать качественное топливо и своевременно проводить обслуживание топливной системы, включая очистку или замену фильтров.
Отличия форсунок дизельных двигателей от бензиновых
Дизельные форсунки работают под значительно более высоким давлением, чем бензиновые. Давление впрыска в современных дизельных системах Common Rail достигает 2000–2500 бар, тогда как бензиновые форсунки обычно функционируют при 3–5 бар. Это обеспечивает тонкое распыление топлива, необходимое для эффективного сгорания дизельного топлива с высокой вязкостью.
Конструкция иглы форсунки у дизельных систем рассчитана на быстрое и точное открытие-закрытие при высоких нагрузках, что позволяет контролировать количество впрыскиваемого топлива и улучшать эмиссию выхлопных газов. В бензиновых форсунках игла работает при меньших нагрузках и обеспечивает равномерное распределение топлива в цилиндре.
Типы распыления у дизельных форсунок сложнее и многоплоскостнее – многоплоскостные сопла создают мелкодисперсное облако, обеспечивая лучшее смешивание с воздухом. Бензиновые форсунки чаще имеют более простую форму распыления, ориентированную на испарение топлива в камере сгорания.
Материалы и устойчивость к износу дизельные форсунки изготавливают из высокопрочных сплавов и покрывают специальными антифрикционными слоями для работы с агрессивным дизельным топливом и высоким давлением. Бензиновые форсунки менее подвержены износу и работают при более мягких условиях.
Управление впрыском в дизельных двигателях более сложное и точное за счет многоступенчатого впрыска, включая предварительный, основной и дополнительный впрыск. Это позволяет снизить шум, улучшить экономичность и уменьшить токсичность. В бензиновых системах впрыск обычно одноступенчатый и направлен на создание гомогенной смеси.
Рекомендация: При замене форсунок важно использовать модели, строго соответствующие типу двигателя и системе впрыска, чтобы избежать проблем с производительностью и ресурсом двигателя.

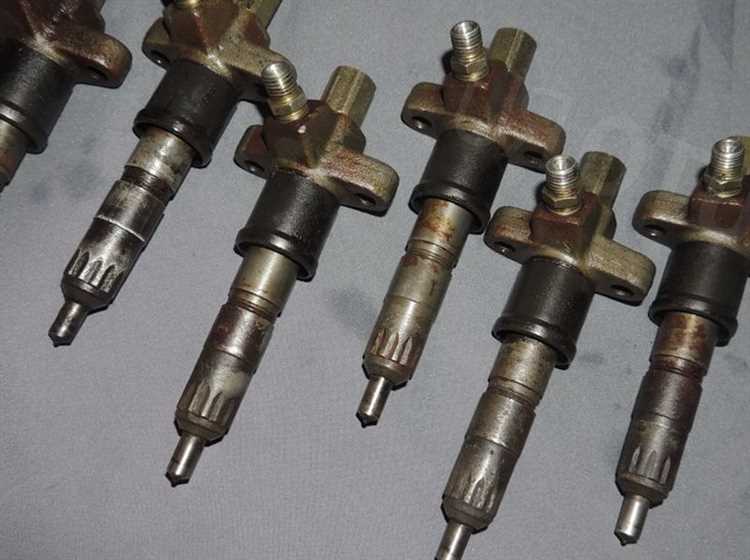

Виды форсунок по типу управления
Форсунки в автомобилях классифицируются по способу управления подачей топлива, что влияет на точность дозирования и эффективность работы двигателя.
- Механические форсунки
Работа основана на гидравлическом или пневматическом воздействии, при котором игла форсунки открывается под давлением топлива без электрического сигнала. Такой тип применялся преимущественно в старых дизельных двигателях.
- Электромагнитные форсунки
Управление происходит с помощью электромагнита, который при подаче электрического импульса срабатывает и поднимает иглу, впрыскивая топливо. Применяется как в бензиновых, так и в дизельных двигателях с системой распределённого впрыска.
- Пьезоэлектрические форсунки
Используют пьезоэлементы, которые изменяют свои размеры под воздействием электрического сигнала, мгновенно открывая или закрывая иглу форсунки. Отличаются высокой скоростью срабатывания и точностью дозирования, что критично для современных дизельных двигателей с Common Rail.
Рекомендуется выбирать тип форсунок в соответствии с конструкцией двигателя и требованиями к экономии топлива и уровню выбросов. Современные системы Common Rail преимущественно используют пьезоэлектрические форсунки для оптимального впрыска и повышения КПД.
Как проверить исправность форсунок самостоятельно
Для диагностики форсунок потребуется набор инструментов: мультиметр, тестер давления топлива, ёмкость для сбора топлива и чистая тряпка. Проверка начинается с визуального осмотра на наличие внешних повреждений и подтеков топлива.
Первый этап – проверка электрической обмотки форсунок мультиметром. Снимите разъем с форсунки, выставьте мультиметр в режим измерения сопротивления и подключите щупы к клеммам. Нормальное сопротивление находится в диапазоне 10–16 Ом для бензиновых форсунок и 2–5 Ом для дизельных. Значения вне этих рамок указывают на повреждение катушки.
Далее проводится проверка подачи топлива. Откройте крышку топливного бака и снимите форсунку с коллектора, направьте её выход в подготовленную ёмкость. Запустите двигатель и послушайте ритмичные щелчки – они указывают на работу форсунки. При отсутствии щелчков или непрерывной подаче топлива – форсунка неисправна.
Также проводят визуальную оценку распыла топлива. Для этого форсунку снимают и подают на неё топливо под рабочим давлением, наблюдая распыл. Равномерный, мелкодисперсный конус свидетельствует о правильной работе. Капли, струи или забитость сопла требуют очистки или замены.
Проверка давления топлива осуществляется тестером на топливной рампе. Давление должно соответствовать заводским параметрам (обычно 3–4 бар для бензиновых систем). Значительные отклонения влияют на работу форсунок.
После тестирования обязательно промойте форсунки специальным очистителем или отправьте на ультразвуковую очистку для восстановления производительности.
Основные причины выхода форсунок из строя
Низкое качество топлива вызывает образование нагара и отложений на игле и седле форсунки, что ведёт к нарушению распыла и неполному закрытию клапана.
Загряздение топливной системы – наличие механических частиц и ржавчины из бака и магистралей приводит к заеданию клапанов и повреждению внутренних элементов форсунок.
Перегрев двигателя вызывает деформацию и разрушение уплотнительных колец, что провоцирует утечки топлива и нарушение герметичности форсунки.
Нарушение электрических контактов и неисправность катушек (в электромагнитных форсунках) ведёт к сбоям в открытии и закрытии иглы, что ухудшает подачу топлива.
Длительная эксплуатация без регулярной очистки приводит к накоплению углеродистых отложений, ухудшающих качество распыла и уменьшающих производительность форсунок.
Попадание влаги в топливную систему вызывает коррозию металлических компонентов, снижая ресурс и точность работы форсунок.
Механические повреждения при неаккуратной установке или замене форсунок приводят к нарушению целостности корпуса и неправильной работе клапанов.

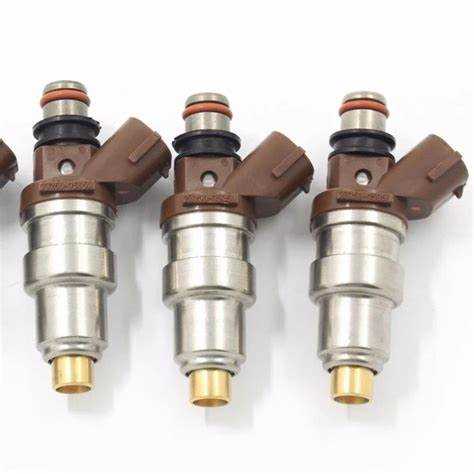

Выбор и замена форсунок: на что обратить внимание
При выборе форсунок необходимо учитывать тип двигателя и систему впрыска. Для бензиновых двигателей подходят электромагнитные или пьезоэлектрические форсунки с учетом давления подачи топлива – обычно от 3 до 5 бар. Для дизелей критичен максимальный уровень давления, достигающий 1500-2500 бар, что требует специализированных форсунок с повышенной износостойкостью.
Обратите внимание на характеристики распыла: угол и форма факела должны соответствовать конструктивным особенностям камеры сгорания, чтобы обеспечить оптимальное смешивание топлива и воздуха. Неправильный распыл снижает КПД и увеличивает токсичность выхлопа.
При замене важно подобрать форсунки с оригинальными или рекомендованными производителем параметрами, включая электрические характеристики (сопротивление катушки) и механические размеры. Несоответствие приводит к ошибкам в работе ЭБУ и нестабильной работе мотора.
Используйте диагностическое оборудование для проверки состояния форсунок перед заменой: измерение времени открытия, сопротивления катушки и герметичности. При замене форсунок обязательно заменяйте уплотнительные кольца и соблюдайте момент затяжки, чтобы избежать протечек и повреждений.
Не рекомендуется использовать форсунки с заметным износом или повреждениями распылителя – это ведет к снижению мощности и повышенному расходу топлива. При выборе комплектующих отдавайте предпочтение проверенным брендам с сертификатами качества и гарантийным сроком не менее 12 месяцев.
Влияние загрязненных форсунок на работу двигателя
Загрязнение форсунок напрямую влияет на эффективность впрыска топлива и, как следствие, на работу двигателя. Основные последствия забитых или частично загрязненных форсунок:
- Нарушение распыла топлива. Засорение приводит к неравномерному или слабому распылу, ухудшая смесеобразование и снижая качество горения.
- Повышенный расход топлива. Для компенсации недостаточного распыла ЭБУ увеличивает подачу топлива, что ведет к перерасходу.
- Потеря мощности. Неполное сгорание топлива уменьшает отдачу двигателя, снижая динамику и ускорение.
- Неустойчивая работа двигателя на холостом ходу. Из-за прерывистого впрыска наблюдаются провалы и перебои в работе мотора.
- Увеличение токсичности выхлопа. Частично сгоревшее топливо повышает содержание углеводородов и СО в отработавших газах.
- Повреждение катализатора. Отложения топлива и масла, попадающие в систему выпуска, ускоряют выход катализатора из строя.
Для предотвращения и устранения последствий загрязнения форсунок рекомендуются следующие меры:
- Регулярное использование специализированных очистителей топлива с добавками для растворения отложений.
- Профессиональная ультразвуковая чистка форсунок на сервисе с разборкой и проверкой распыления.
- Замена топливного фильтра согласно регламенту, чтобы снизить попадание загрязнений в систему.
- Проверка давления топлива и диагностика электронных систем управления форсунками для выявления скрытых проблем.
Игнорирование загрязнения форсунок приводит к росту эксплуатационных затрат и риску серьезных повреждений двигателя.
Вопрос-ответ:
Как устроена форсунка в автомобиле и из каких основных частей она состоит?
Форсунка — это устройство для точной подачи топлива в камеру сгорания двигателя. Основные элементы включают корпус с каналами для топлива, клапан с иглой, который открывается под давлением, и электромагнитный или пьезоэлектрический привод, управляющий подачей топлива. В корпусе находятся сопла, через которые топливо распыляется мелкодисперсной струёй, обеспечивая более полное сгорание. Такая конструкция позволяет дозировать топливо с высокой точностью и адаптироваться к режимам работы двигателя.
Как работает форсунка при впрыске топлива в бензиновом двигателе?
В бензиновом двигателе форсунка получает управляющий сигнал от блока управления. Электромагнитный клапан открывается на определённое время, позволяя топливу пройти из рампы через сопла в впускной коллектор или непосредственно в цилиндр. Давление топлива и время открытия клапана определяют количество подаваемого топлива. Топливо распыляется мелкими каплями, что способствует быстрому и равномерному смешиванию с воздухом. Такой впрыск улучшает эффективность сгорания и снижает выбросы.
Какие бывают типы форсунок и чем они отличаются друг от друга?
Основные типы форсунок различаются по принципу управления и конструкции распылителя. По управлению выделяют электромагнитные и пьезоэлектрические форсунки. Электромагнитные работают за счёт магнитного поля, которое открывает клапан, а пьезоэлектрические изменяют форму кристалла под напряжением для точного контроля подачи. По конструкции распылителя форсунки бывают с одним, двумя или несколькими отверстиями, что влияет на форму и качество распыла топлива. Выбор типа зависит от требований двигателя по точности дозировки и экологичности.
Какие признаки указывают на загрязнение форсунок и как это влияет на работу двигателя?
Загрязнение форсунок приводит к нарушению распыла топлива: струя становится менее однородной, могут появляться капли большого размера или вовсе засорение каналов. Это вызывает снижение мощности, неустойчивую работу двигателя, рост расхода топлива и повышение токсичности выхлопа. Симптомы включают рывки при разгоне, нестабильный холостой ход и затруднённый запуск. Диагностика включает визуальный осмотр и проверку характеристик распыла, а очистка проводится с помощью специальных средств или ультразвука.
