Шкворень в передней подвеске автомобиля ГАЗель – это ось поворотного кулака, обеспечивающая вращение передних колес в процессе управления. Конструктивно он представляет собой цилиндрический металлический палец, установленный вертикально между балкой переднего моста и цапфой. Его основная задача – передача усилия поворота с рулевого управления на колеса при сохранении заданной геометрии подвески.
На моделях ГАЗель с зависимой передней подвеской шкворневая система применяется вместо шаровых опор, характерных для легковых автомобилей. Это решение обусловлено грузовым назначением автомобиля и позволяет выдерживать значительные осевые и радиальные нагрузки, возникающие при перевозке тяжелых грузов и движении по неровным дорогам.
Ключевой особенностью шкворня на Газели является наличие втулок (бронзовых или полимерных), которые обеспечивают вращение детали с минимальным трением. Неправильный зазор между шкворнем и втулками приводит к люфту в подвеске, что снижает управляемость и ускоряет износ других компонентов. Регулярная проверка и своевременная смазка шкворня являются обязательными мерами для продления ресурса всей передней подвески.
Износ шкворней на Газели особенно часто наблюдается при эксплуатации автомобиля в условиях повышенной нагрузки и редкой профилактики. В таких случаях замена детали и восстановление сопряжённых элементов подвески становится необходимостью. Понимание конструкции и функций шкворня позволяет грамотно диагностировать неисправности и выбирать качественные комплектующие для ремонта.
Конструкция шкворня и его размещение в поворотном кулаке
Шкворень в передней подвеске Газели представляет собой ось цилиндрической формы, выполненную из легированной стали с повышенной твердостью поверхности. Его конструкция включает продольный канал для подачи смазки, проточку для установки фиксирующего штифта и посадочные фаски, обеспечивающие плотную установку в проушины балки.
Диаметр шкворня на большинстве моделей Газели составляет 25 мм, длина варьируется в зависимости от модификации ступицы и конструкции балки. В верхней и нижней части шкворня размещаются бронзовые или полимерные втулки скольжения, через которые он вращается в проушинах поворотного кулака. Эти втулки подбираются с минимальным зазором – не более 0,05 мм, что обеспечивает стабильную геометрию передней оси.
Верхняя часть шкворня фиксируется с помощью стопорного болта или эксцентрикового зажима, предотвращающего проворачивание. Нижняя часть устанавливается с зазором, компенсируемым регулировочной шайбой или пружинным поджимом. Это необходимо для устранения люфта, способного повлиять на управляемость и износ шин.
Поворотный кулак Газели имеет две проушины, в которые шкворень запрессовывается с использованием монтажного пресса. Геометрия кулака предусматривает строго вертикальное расположение оси шкворня, отклонение не допускается более чем на 0,1°. Нарушение этого параметра ведёт к ускоренному износу втулок и появлению «гуляющего» колеса.
При установке нового шкворня рекомендуется обязательная притирка его посадочной поверхности и втулок с применением пасты ГОИ, а также последующая смазка через маслёнки. Невыполнение этих процедур увеличивает риск заклинивания узла в условиях повышенной нагрузки или загрязнения.
Функции шкворня в системе управления передними колесами
Шкворень на Газели выполняет критически важную роль в механизме поворота передних колес. Он соединяет поворотный кулак с балкой моста, обеспечивая возможность вращения кулака вокруг вертикальной оси. Это вращение и есть основа для изменения направления движения автомобиля при повороте руля.
Одной из ключевых функций шкворня является формирование оси поворота колеса. Угол наклона этой оси (так называемый кастор и KPI) влияет на усилие на руле, самоцентрирование колес и курсовую устойчивость. Некорректный монтаж шкворня или его износ напрямую отражаются на управляемости и требуют вмешательства для восстановления геометрии передней подвески.
Шкворень также воспринимает часть вертикальной нагрузки от массы автомобиля и передаёт её на балку моста. Это особенно важно при маневрах и торможении, когда нагрузка на переднюю ось возрастает. Конструкция шкворневого узла предусматривает бронзовые втулки и смазочные каналы, чтобы обеспечить стабильное скольжение при минимальном износе.
Из-за постоянной работы в условиях пыли, влаги и переменных нагрузок, состояние шкворней требует регулярной проверки. Нарушения в работе шкворня – появление люфтов, скрипа или заедания – становятся причиной увеличенного износа шин, ухудшения обратной связи на руле и снижения точности управления. Рекомендуется проверять шкворни каждые 20 000 км и при необходимости производить регулировку или замену.
Типовые неисправности шкворней и их признаки на Газели
Шкворень на Газели подвергается значительным нагрузкам, особенно при интенсивной эксплуатации и движении по неровным дорогам. Несвоевременное обслуживание приводит к износу и появлению характерных неисправностей, влияющих на управляемость и безопасность автомобиля.
- Увеличенный люфт шкворня. Проявляется в виде ощутимого перемещения поворотного кулака относительно оси. Часто сопровождается стуками при движении по кочкам. Основная причина – износ втулок и самого пальца шкворня.
- Тугой поворот руля. Возникает из-за заклинивания шкворня, когда в узел попадает грязь или происходит коррозия при недостаточной смазке. Может сопровождаться неравномерным усилием при вращении рулевого колеса.
- Самопроизвольный возврат колёс в исходное положение отсутствует. Это результат заедания в шкворневом соединении. Нарушается кинематика поворотного механизма, рулевое колесо не возвращается в прямолинейное положение после поворота.
- Нестабильность на прямой. При износе шкворней и втулок передняя ось теряет точность геометрии, что вызывает увод автомобиля с траектории и требует постоянных подруливаний.
- Повышенный износ шин по внутреннему или внешнему краю. Связан с нарушением развала и кастора, вызванным люфтом шкворней. Особенно заметен при неровной установке пальца или выработке посадочных мест в балке моста.
Для подтверждения неисправностей выполняется диагностика с поддомкрачиванием передней оси: проверяется люфт, свободный ход и усилие поворота колеса. При обнаружении дефектов рекомендуется замена шкворней комплектом, включая втулки, смазку и регулировочные шайбы.
Причины ускоренного износа шкворней в эксплуатации
Вторая по частоте причина – использование некачественных комплектующих. Установка шкворней и втулок из мягких или не закалённых материалов существенно снижает ресурс узла. Особенно быстро выходит из строя бронзовая втулка при высокой нагрузке, если металл не соответствует требуемой твердости.
Нарушение технологии запрессовки втулок и неправильная центровка при сборке кулака также приводят к перекосам, повышенному трению и неравномерному износу по всей длине шкворня. В этом случае даже новая деталь быстро теряет посадочные размеры.
Плохое состояние сайлентблоков передней подвески, изношенные амортизаторы и пружины увеличивают ударные нагрузки, передающиеся на шкворень, особенно при езде по разбитым дорогам. Это вызывает микроперемещения и расшатывание соединения.
Использование автомобиля с перегрузом или смещённой развесовкой также увеличивает давление на шкворни, особенно при поворотах и торможении. Наиболее интенсивный износ в таких условиях наблюдается у правого шкворня, так как он принимает большую долю нагрузки при правостороннем движении.
Регулярный контроль и смазка через пресс-масленки, применение оригинальных или усиленных шкворневых комплектов, а также точная геометрия при сборке помогают существенно продлить срок службы узла и предотвратить его преждевременный выход из строя.

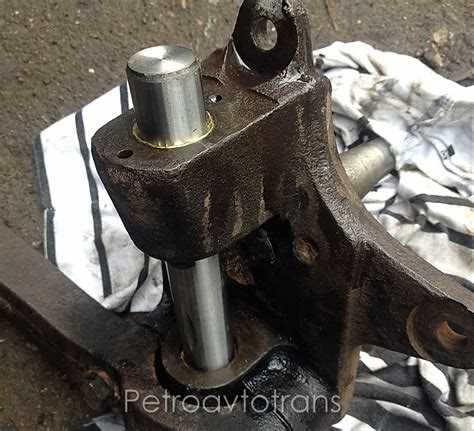

Порядок замены шкворней на Газели своими руками
Перед началом работ необходимо подготовить набор инструмента: съемник шкворней, пресс или тиски, набор головок, монтажки, молоток, керн, штангенциркуль и домкрат с опорами. Также потребуется новый комплект шкворней, втулок и смазки, подходящей по характеристикам к медно-графитовым втулкам.
1. Подготовка автомобиля. Установить автомобиль на ровную поверхность, зафиксировать задние колеса противооткатными упорами. Переднюю часть автомобиля поднять домкратом и установить на надежные опоры. Снять передние колеса.
2. Демонтаж поворотного кулака. Отсоединить тормозной суппорт и ступицу. Снять шаровые пальцы рулевых тяг. Выкрутить крепежные болты шкворня и аккуратно извлечь поворотный кулак вместе со шкворнем. Если шкворень сильно закоксован, применить съемник или прогреть посадочное место строительным феном.
3. Удаление старых втулок. С помощью подходящего оправочного инструмента или пресса извлечь из поворотного кулака изношенные втулки. При необходимости зачистить посадочные места от коррозии и нагара.
4. Прессовка новых втулок. Запрессовать новые втулки в кулак с ориентировкой по заводским меткам. После запрессовки развернуть отверстие под шкворень разверткой до необходимого диаметра, обеспечивая зазор 0,02–0,05 мм. Контролировать соосность отверстий при помощи штангенциркуля или направляющего стержня.
5. Установка нового шкворня. Нанести смазку на поверхность шкворня и установить его в втулки. Вставить фиксирующий болт и установить стопор. Убедиться, что шкворень вращается с усилием, без закусывания. Установить крышки шкворня и запрессовать сальники.
6. Сборка и регулировка. Установить поворотный кулак обратно на место, подключить рулевые тяги, тормозные механизмы и ступицу. Проверить люфт кулака. Допустимое вертикальное перемещение не должно превышать 0,15 мм. При необходимости устранить люфт регулировочными шайбами или дополнительной запрессовкой.
7. Завершение работ. Установить передние колеса, опустить автомобиль, провести финальную проверку на люфты и заправку смазкой через масленки. Желательно провести развал-схождение, чтобы исключить преждевременный износ новых компонентов.
Выбор шкворней: материалы, производители и советы по подбору
На рынке выделяются несколько производителей, зарекомендовавших себя надежностью. Среди них – завод «ГАЗ» с оригинальными комплектующими, а также бренды «TRW», «Fenox» и «Белмаг», предлагающие качественные аналоги с соблюдением заводских допусков. При выборе стоит ориентироваться на наличие сертификатов и отзывы владельцев Газелей, поскольку некачественные шкворни быстро выходят из строя, вызывая люфт и ухудшая управляемость.
Для подбора необходимо учитывать год выпуска автомобиля и модификацию подвески, так как размеры шкворней могут незначительно отличаться. Рекомендуется приобретать комплекты с комплектующими – подшипниками, манжетами и масленками – для полноценной замены. Особое внимание уделите конструкции шкворня: модели с прессованными игольчатыми подшипниками обеспечивают плавность вращения и снижают вибрации, что критично для Газели с интенсивной эксплуатацией.
Перед покупкой измерьте диаметры и длину старого шкворня, сверяя параметры с технической документацией или консультируйтесь с сервисом. При эксплуатации в условиях бездорожья и высоких нагрузок стоит выбирать усиленные варианты с дополнительным антикоррозийным покрытием.
Вопрос-ответ:
Для чего служит шкворень в передней подвеске Газели?
Шкворень выполняет функцию поворотного шарнира между поворотным кулаком и рычагом подвески. Он обеспечивает осевое соединение, позволяя передним колесам поворачиваться относительно кузова автомобиля, что необходимо для управления движением и маневрирования.
Какие признаки указывают на износ шкворня на Газели?
Основные симптомы износа включают появление стука или металлического скрипа при движении, ухудшение управляемости, неравномерный износ шин, а также возможный люфт в рулевом колесе. При осмотре может наблюдаться люфт в местах крепления шкворня или подтекание смазки.
Как правильно подобрать шкворни для Газели с учётом материалов и производителей?
При выборе стоит учитывать заводские допуски по размеру и качеству стали или сплава. Высокопрочные материалы, например, легированные стали с хорошей износостойкостью, обеспечат долгий срок службы. Среди производителей рекомендуются проверенные бренды с положительной репутацией и гарантией соответствия техническим характеристикам оригинала.
В каком порядке проводится замена шкворней на Газели своими руками?
Замена начинается с подъёма автомобиля и снятия переднего колеса. Затем необходимо отсоединить рулевой наконечник и снять поворотный кулак. Старые шкворни выпрессовываются с помощью съемника или пресс-адаптера. После очистки посадочных мест устанавливаются новые шкворни, смазываются и фиксируются в обратном порядке. Важно соблюдать момент затяжки и проверить отсутствие люфта.
Почему шкворни на Газели могут изнашиваться быстрее обычного?
Ускоренный износ происходит из-за воздействия грязи, влаги и недостатка смазки, а также из-за эксплуатации автомобиля в условиях повышенных нагрузок, например, при частых перегрузках или на плохих дорогах. Дополнительное влияние оказывает неправильная установка или использование некачественных комплектующих, что приводит к быстрому появлению люфта и повреждений.
Какая основная роль шкворня в передней подвеске Газели и почему его состояние влияет на управление автомобилем?
Шкворень служит шарнирным элементом, соединяющим поворотный кулак с цапфой и обеспечивающим возможность поворота передних колес. Его исправность напрямую влияет на точность управления, так как изношенный или повреждённый шкворень вызывает люфт, что ведёт к ухудшению управляемости, появлению посторонних шумов и ускоренному износу других деталей подвески. Поэтому стабильная работа шкворня обеспечивает надёжное и плавное управление автомобилем.
Как определить износ шкворня на Газели и какие признаки указывают на необходимость его замены?
Признаки износа шкворня проявляются в виде стуков при движении, особенно на неровностях, увеличенного люфта в рулевом управлении и неравномерного износа шин. При визуальном осмотре можно заметить подтёки смазки или коррозию. Если во время подъёма переднего колеса ощущается заметное перемещение поворотного кулака относительно оси, это сигнал о неисправности. В таких случаях рекомендуется провести замену шкворня, чтобы избежать дальнейших поломок и обеспечить безопасность при движении.
