Надпись Do not crimp на ремне газораспределительного механизма (ГРМ) указывает на недопустимость перегиба, складывания или сдавливания ремня при его установке или хранении. Эта маркировка предупреждает о риске повреждения внутренних армирующих волокон, которые не восстанавливаются после деформации. Нарушение этой инструкции может привести к нарушению геометрии ремня и его преждевременному разрушению в процессе работы двигателя.
Ремень ГРМ изготавливается из резиновой основы с армирующими нитями из стекловолокна, арамидного волокна или других прочных синтетических материалов. Эти нити располагаются строго параллельно и обеспечивают стабильную длину ремня при нагрузке. Если ремень перегибается или пережимается, часть волокон может надорваться или сместиться, что вызывает неравномерное натяжение и ускоренный износ зубьев.
Производители указывают Do not crimp в местах, где вероятность неправильного обращения наиболее высока – на участках, близких к изгибу или возле шкивов. При транспортировке и монтаже ремень должен храниться в упаковке и не должен сворачиваться в слишком малый радиус. Допустимый минимальный радиус изгиба обычно указан в технической документации и зависит от ширины и конструкции ремня.
Игнорирование данной пометки увеличивает риск срыва фаз газораспределения и столкновения клапанов с поршнями. В некоторых двигателях с интерференцией это приводит к поломке клапанов, поршней и даже головки блока цилиндров. Поэтому установка ремня с видимыми следами перегиба недопустима даже при отсутствии внешних повреждений.
Зачем производитель наносит маркировку Do not crimp на ремень
Маркировка Do not crimp на ремне ГРМ предупреждает о недопустимости перегиба, скручивания или сильного сжатия ремня во время хранения и установки. Такие деформации нарушают структуру армирующего корда и повреждают зубчатый профиль, что напрямую влияет на ресурс и безопасность работы двигателя.
- Армирующий корд (чаще всего стекловолоконный или арамидный) обеспечивает прочность и стабильность длины ремня. При перегибе отдельные нити корда могут надломиться или вытянуться, вызывая удлинение ремня и сбой фаз газораспределения.
- Зубчатый профиль, выполненный из термостойкой резины с усилением, рассчитан на точное зацепление с шкивами. Любая деформация приводит к неравномерному контакту зубьев и их ускоренному износу.
- Повреждения не всегда видны визуально. Даже если ремень выглядит целым, скрытые дефекты могут проявиться уже через несколько сотен километров после установки, особенно при высоких нагрузках и оборотах.
Производитель наносит маркировку как прямое указание для сервисных специалистов и конечных пользователей. Нарушение требования лишает гарантийных обязательств, так как считается ошибкой установки. Некоторые производители (Gates, ContiTech) в технической документации прямо указывают минимальный радиус изгиба при транспортировке – обычно он составляет не менее 120 мм.
При установке ремень должен храниться в заводской упаковке, не сгибаться более чем на 90 градусов и не подвергаться скручиванию. Использование повреждённого ремня увеличивает риск проскальзывания и обрыва, что, в свою очередь, может привести к дорогостоящему ремонту ГБЦ и клапанного механизма.
Что произойдёт с ремнём ГРМ при нарушении инструкции Do not crimp
Пометка Do not crimp означает запрет на перегиб или излом ремня ГРМ под острым углом. Нарушение этого требования приводит к повреждению армирующих нитей из стекловолокна или арамидных волокон, которые обеспечивают прочность и стабильность длины ремня. Даже единичный перегиб может нарушить равномерное натяжение, что вызывает шаговые отклонения в приводе ГРМ.
Если армирующие нити повреждены, ремень теряет геометрическую стабильность, появляется неравномерное удлинение по длине. Это приводит к смещению фаз газораспределения, особенно на высоких оборотах. При значительном нарушении фаз возможно столкновение клапанов с поршнями.
Дополнительно, микротрещины в резиновой обкладке, возникающие при перегибе, ускоряют усталостное разрушение. Такие ремни часто начинают расслаиваться по краям через 10–15 тысяч км, особенно при работе в масляной среде или при высоких температурах. Возникает риск обрыва, даже если визуально ремень кажется целым.
Производители указывают радиус изгиба, безопасный для хранения и установки – обычно не менее 50 мм. Хранение ремня в согнутом виде, например, в сложенной упаковке, также нарушает инструкцию Do not crimp и сокращает срок службы до нескольких месяцев.
При замене ремня ГРМ его нельзя подвешивать за середину, скручивать или использовать инструменты с острыми краями. Нарушение инструкции Do not crimp – частая причина выхода из строя нового ремня до достижения рекомендованного пробега.
Как правильно обращаться с ремнём ГРМ при хранении и транспортировке
Храните ремень ГРМ в оригинальной упаковке при температуре от +5 °C до +25 °C и относительной влажности не выше 75 %. Избегайте резких перепадов температуры и воздействия прямого солнечного света – ультрафиолет разрушает структуру резины.
Не размещайте ремень вблизи нагревательных приборов, химически активных веществ, растворителей и масел. Химическая агрессия приводит к растрескиванию и потере эластичности. При хранении более 12 месяцев рекомендуется проверка на деформации и изменение геометрии профиля.
При транспортировке исключите перегибы и скручивание. Ремень нельзя закреплять хомутами, зажимами или связывать в узел. Жёсткая фиксация и деформация увеличивают риск микротрещин и нарушают целостность корда. Надпись «Do not crimp» означает запрет на изгиб под острым углом – допустимый радиус изгиба не должен быть меньше 15-кратной толщины ремня.
Используйте жёсткие контейнеры или гофрокороб, в котором ремень располагается в свободном положении без натяжения. Не размещайте сверху другие грузы. Вес, оказывающий давление на ремень, вызывает остаточную деформацию и смещение армирующих нитей.
Перед установкой визуально проверьте поверхность на наличие следов перегиба, заломов или вдавленных участков. Такие дефекты не исчезают под нагрузкой и становятся причиной обрыва в процессе эксплуатации.
Какие ошибки при установке могут нарушить требование Do not crimp
Надпись Do not crimp указывает на запрет изгибов, перегибов или сжатия зубчатого ремня, особенно в поперечном направлении. Нарушение этого требования приводит к повреждению армирующих волокон и ослаблению прочности ремня. Ниже перечислены типичные ошибки, при которых возникает риск деформации:
- Сгибание ремня при транспортировке или примерке на сухую. Даже временный изгиб под острым углом может повредить стекловолоконные или арамидные нити внутри конструкции.
- Неправильное снятие ремня с упаковки: сворачивание, перекручивание, хранение в виде кольца малого диаметра. Минимальный радиус изгиба – не менее 15 диаметров ремня.
- Установка ремня с применением усилия: использование монтировки, натягивание вручную на неподвижную шестерню, проворачивание шкивов для затягивания ремня на зубья. Такое натягивание вызывает микротрещины в несущем каркасе.
- Попадание ремня между шкивами или другими элементами при отсутствии натяжения, что может привести к заклиниванию и локальной деформации.
- Установка при отрицательных температурах без предварительного прогрева. Пластик и армирующие нити становятся хрупкими, риск нарушения структуры увеличивается.
- Контакт с острыми кромками кожухов, кронштейнов, болтов – при монтаже или во время прокладки в моторном отсеке. Даже кратковременное прижатие может оставить вмятину.
Перед установкой следует убедиться, что все шкивы совмещены, натяжной ролик ослаблен, а сам ремень имеет заводскую форму без изгибов. Монтаж допускается только вручную, без рычагов и дополнительных инструментов. Нарушение инструкции Do not crimp делает дальнейшую эксплуатацию ненадёжной, даже если повреждения визуально не заметны.

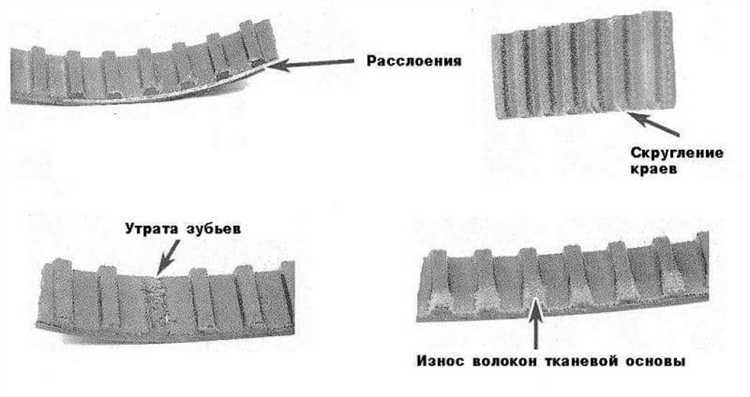

Как визуально определить, был ли ремень согнут или пережат
При осмотре ремня обратите внимание на ровность профиля зубьев. Если они смещены, перекошены или нарушена симметрия, это признак перегиба. Зубья должны располагаться строго по центру без деформаций.
Изучите внутреннюю поверхность ремня. При сгибе часто появляются поперечные трещины или микротрещины между зубьями. Даже мелкие надрывы указывают на механическое повреждение.
Проверьте наружный слой на наличие заломов, особенно в зонах, где ремень мог быть сжат. Типичный след – белесые линии или полукруглые вмятины, не совпадающие с естественной формой изгиба на шкивах.
При перегибе или сдавливании армирующие нити могут выйти наружу или изменить направление. Это видно по неровной текстуре боковин или локальной асимметрии корпуса ремня.
Если ремень после снятия не сохраняет изначальную форму, скручивается или изгибается самопроизвольно, это признак остаточной деформации от перегиба.
Также проверьте торцы: неровные края, расслаивание или вспучивание указывают на точечную деформацию, вызванную неправильной транспортировкой или хранением.
Какие последствия возможны при установке повреждённого ремня ГРМ
Повреждённый ремень газораспределительного механизма приводит к снижению натяжения и нарушению синхронизации коленчатого и распределительного валов. Это вызывает пропуски зажигания, снижение мощности двигателя и ухудшение топливной экономичности.
Механические повреждения, такие как трещины, надрывы или потертости, повышают риск разрыва ремня во время работы. В случае обрыва поршни могут столкнуться с клапанами, что вызовет их деформацию, а также повреждение поршней и головки блока цилиндров. Ремонт таких повреждений обходится значительно дороже замены ремня.
Нарушение целостности ремня снижает срок службы натяжителей и роликов, что ведёт к дополнительному износу и повышенному уровню вибраций. Рекомендуется строго следовать маркировке «Do not crimp» и не сгибать ремень при установке, чтобы не создавать микротрещины.
При обнаружении дефектов ремня перед монтажом необходимо заменить его на новый. Использование повреждённого ремня увеличивает риск внеплановых ремонтов и отказа двигателя во время эксплуатации.
Вопрос-ответ:
Что значит пометка «Do not crimp» на ремне ГРМ?
Эта надпись предупреждает, что ремень нельзя сжимать или перегибать в местах, где обычно выполняют защипы (кримпинг). Такие действия могут повредить структуру ремня, что приведёт к его быстрому износу или поломке.
Почему нельзя кримповать ремень ГРМ с пометкой «Do not crimp»?
Ремни с такой отметкой изготовлены из материалов, которые теряют свои свойства при сдавливании или перегибании. Кримпование может вызвать микротрещины в армирующих волокнах, ухудшить натяжение и привести к отказу ремня в процессе работы двигателя.
Какие последствия могут быть, если не соблюдать инструкцию «Do not crimp» при установке ремня ГРМ?
Если игнорировать предупреждение и кримповать ремень, его долговечность значительно снизится. Это может привести к проскальзыванию, повреждению зубьев или даже разрыву ремня, что грозит серьёзными поломками двигателя и дорогостоящим ремонтом.
Как правильно работать с ремнём ГРМ, на котором стоит отметка «Do not crimp»?
Необходимо избегать сгибания ремня под острым углом и не сдавливать его в местах крепления. При установке лучше использовать специальные приспособления, которые не деформируют ремень, и внимательно следить за тем, чтобы он не был повреждён во время монтажа.
Есть ли особенности хранения ремня ГРМ с пометкой «Do not crimp»?
Да, такой ремень стоит хранить на ровной поверхности, без сильных изгибов или давления сверху. Рекомендуется избегать попадания прямых солнечных лучей и резких перепадов температуры, чтобы сохранить его свойства до момента установки.
Что означает пометка «Do not crimp» на ремне ГРМ?
Надпись «Do not crimp» на ремне газораспределительного механизма предупреждает, что ремень нельзя подвергать механическому сжатию или зажатию. Это связано с тем, что смятие ремня может повредить внутренние волокна или структуру материала, что приведёт к снижению прочности и ускоренному износу. Поэтому при монтаже ремня важно избегать его изгибов под острым углом, зажимов или сгибов, которые могут вызвать трещины или разрушение ремня.
Почему важно не сминать ремень ГРМ с пометкой «Do not crimp» во время установки?
Ремни ГРМ с пометкой «Do not crimp» изготовлены из материалов, которые теряют свои свойства при механическом повреждении. Если ремень сминается или зажимается, в его внутренней структуре могут появиться микротрещины и деформации. Это снижает срок службы и может привести к неожиданному разрыву во время работы двигателя, что повлечёт за собой серьёзные повреждения. При установке такого ремня необходимо аккуратно натягивать и избегать резких перегибов, чтобы сохранить его целостность и надёжность работы.
