Стартер на ВАЗ 2112 установлен в нижней части двигателя, со стороны блока цилиндров, ближе к стыку с коробкой передач. Он крепится к картеру сцепления при помощи трёх болтов. Для доступа к нему необходимо либо поддомкратить автомобиль с правой стороны, либо загнать машину на эстакаду или подъёмник.
При работе со стартером важно учитывать, что он расположен достаточно низко, рядом с приводом полуоси и выхлопной трубой. Перед снятием необходимо отключить минусовую клемму аккумулятора и демонтировать защиту картера, если она установлена. В некоторых случаях удобнее отсоединить патрубки системы охлаждения или снять воздушный фильтр, чтобы получить лучший доступ сверху.
Электрические разъёмы стартера подключены с правой стороны. Главный питающий кабель и управляющий провод идут с верхней части моторного отсека и крепятся к клеммам с помощью гаек на 13 и 10 мм. Рекомендуется заранее подготовить соответствующий инструмент и диэлектрическую смазку для последующей защиты контактов от влаги и окисления.
Если стартер необходимо заменить, стоит также осмотреть состояние зубьев маховика, поскольку они подвергаются износу при частых запусках. Нарушения в зацеплении могут указывать не только на изношенный стартер, но и на проблемы с венцом маховика.

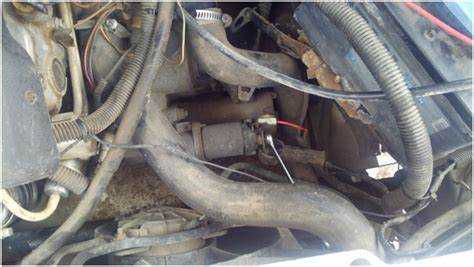

Где физически находится стартер в моторном отсеке
Стартер на ВАЗ 2112 установлен на стыке двигателя и коробки передач, с задней стороны силового агрегата. Его корпус крепится к картеру сцепления болтами, ближе к моторному щиту. Конкретное расположение – под впускным коллектором, немного ниже уровня блока цилиндров, в области третьего и четвёртого цилиндра.
Для доступа к стартеру необходимо открыть капот и осмотреть нижнюю часть моторного отсека со стороны аккумулятора. Лучше всего виден стартер снизу, поэтому при диагностике или замене желательно приподнять автомобиль и снять защиту картера. Визуально стартер выглядит как цилиндрический блок с подключёнными силовыми проводами и проводом управления от замка зажигания.
При демонтаже потребуется ключ на 13 для снятия клемм и ключи на 15 и 17 для откручивания крепёжных болтов. Важно отключить минусовую клемму аккумулятора перед началом любых работ, чтобы избежать короткого замыкания.
С какой стороны подходить к стартеру при осмотре
Для осмотра стартера на ВАЗ 2112 целесообразно подойти к моторному отсеку со стороны пассажира. Это обусловлено тем, что стартер установлен на стыке двигателя и коробки передач, ближе к правой части моторного отсека, в нижней его зоне.
Доступ к стартеру возможен как сверху, так и снизу, однако каждый способ имеет особенности:
- При осмотре сверху необходимо снять воздушный фильтр и воздухозаборный патрубок. Это обеспечит свободный доступ к креплениям и электрическим разъёмам стартера.
- Снизу доступ удобнее при наличии смотровой ямы или подъёмника. В этом случае виден корпус стартера, втягивающее реле и силовые клеммы. Подход осуществляется под правым лонжероном со стороны днища автомобиля.
На автомобилях с гидроусилителем руля дополнительные элементы могут затруднять доступ сверху, поэтому в таких случаях предпочтительнее использовать нижний подход.
Перед осмотром обязательно отключить минусовую клемму аккумулятора, так как стартер подключён напрямую к источнику питания и остаётся под напряжением даже при выключенном зажигании.

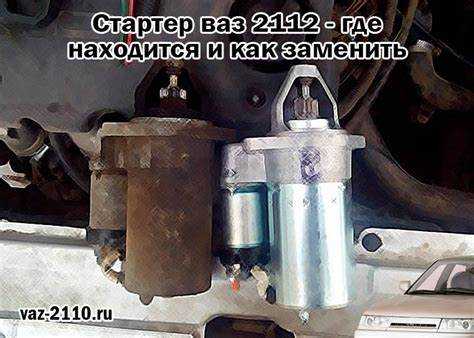

Как определить стартер по внешнему виду и креплениям
Стартер на ВАЗ 2112 имеет цилиндрическую форму с выступающим бендиксом и характерным втягивающим реле, расположенным сбоку. Корпус чаще всего окрашен в тёмно-серый или металлический цвет и выполнен из литого алюминия. Длина устройства составляет примерно 20–25 см, диаметр корпуса около 8 см.
Основной ориентир – наличие трёх крепёжных отверстий под болты М10, размещённых в виде треугольника на фланце корпуса. Эти отверстия предназначены для фиксации стартера к картеру сцепления. Болты крепления вставляются со стороны коробки передач, что также помогает отличить стартер от других компонентов.
Втягивающее реле выступает в виде цилиндрического блока, прикреплённого к основному корпусу двумя винтами. На его корпусе находятся два основных электрических контакта – толстый контакт питания от аккумулятора и контакт на управляющий провод от замка зажигания.
На торце корпуса расположено зубчатое колесо бендикса, которое видно через отверстие в картере сцепления при снятой защите. Это колесо соединяется с венцом маховика при запуске двигателя.
Стартер ВАЗ 2112 отличается от других компонентов моторного отсека тем, что соединяет в себе электромотор, редуктор и втягивающее реле в одном корпусе. При визуальном осмотре важно обратить внимание на наличие характерных маркировок (например, «КЗАТЭ» или «СТАРТВОЛЬТ»), которые указывают на производителя и облегчают идентификацию детали.
Какие элементы мешают доступу к стартеру
На ВАЗ 2112 стартер расположен в нижней части двигателя, ближе к стыку с коробкой передач. Чтобы добраться до него, необходимо учитывать несколько конструктивных элементов, затрудняющих доступ.
Первым препятствием является впускной коллектор, особенно на двигателях с 16 клапанами. Он частично перекрывает верхнюю часть стартера, затрудняя демонтаж с верхнего подхода. В некоторых случаях приходится снимать коллектор или как минимум отводить его в сторону для получения доступа к крепежу.
Второй элемент – радиаторная защита и нижняя часть двигателя. При работе снизу мешает защита картера, если она установлена. Её необходимо снять, чтобы освободить пространство для инструмента и безопасного демонтажа.
Также затруднение создаёт жгут электропроводки, проложенный в непосредственной близости от стартера. При неосторожных действиях есть риск повредить изоляцию или разъёмы, поэтому перед работой желательно временно отсоединить клемму аккумулятора и зафиксировать провода в стороне.
Дополнительное ограничение создаёт кронштейн выпускного коллектора и часть выхлопной системы, особенно если установлены дополнительные тепловые экраны. При затянутых креплениях или следах коррозии эти элементы значительно усложняют демонтаж стартера.
Рекомендуется начинать разборку с нижнего подхода, приподняв автомобиль и обеспечив устойчивость. Оптимальный доступ обеспечивается при снятом переднем правом колесе и открученном пластиковом подкрылке.
Как добраться до стартера без снятия лишних деталей
На ВАЗ 2112 стартер расположен со стороны моторного щита, в нижней части двигателя, ближе к стыку с коробкой передач. Чтобы получить доступ без демонтажа крупных компонентов, достаточно подготовить автомобиль и воспользоваться подходящим инструментом.
Перед началом работы необходимо отключить минусовую клемму аккумулятора. Далее следует заехать на эстакаду или установить машину на надёжные домкраты с упорами, чтобы обеспечить безопасный доступ снизу.
Оптимальный способ – подойти к стартеру снизу автомобиля, через пространство между поддоном картера и рулевой рейкой. С этой стороны можно дотянуться до креплений и клемм стартера, не трогая впускной коллектор, генератор и другие элементы сверху.
Для работы потребуется трещотка с удлинителем и головка на 13 мм – именно такой размер у гаек, фиксирующих стартер к картеру сцепления. Доступ к болтам неудобный, но при правильном положении корпуса и наличии гибкого удлинителя откручивать их можно без снятия дополнительных деталей.
Также следует использовать торцевой ключ или накидной ключ для отсоединения проводов – особенно силового кабеля и управляющего провода от втягивающего реле. Эти элементы находятся с тыльной стороны стартера, и к ним можно подлезть рукой снизу, если убрать защиту картера при её наличии.
Таким образом, доступ к стартеру возможен без демонтажа коллектора, генератора или радиатора, при условии, что автомобиль поднят и инструменты подобраны с учётом ограниченного пространства.
На что обратить внимание при снятии стартера с ВАЗ 2112
Перед снятием стартера с ВАЗ 2112 важно подготовить необходимые инструменты, такие как гаечные ключи и трещотку. Основное внимание стоит уделить правильной фиксации автомобиля и соблюдению мер безопасности.
Прежде чем приступить к снятию, отсоедините отрицательную клемму аккумулятора, чтобы избежать короткого замыкания. Это также обеспечит вашу безопасность при работе с электрической системой.
При снятии стартера с ВАЗ 2112 важно учесть расположение болтов крепления. Стартер прикреплен к блоку двигателя двумя болтами, которые могут быть трудно доступными. Используйте удлиненные головки или специальные инструменты для их откручивания.
Обратите внимание на электроподключения: стартер имеет два основных контакта – провод подключения к аккумулятору и провод управления от замка зажигания. Перед отсоединением этих проводов обязательно запоминайте их расположение или сделайте пометки, чтобы избежать ошибок при установке нового стартера.
При извлечении стартера будьте осторожны, чтобы не повредить провода и не деформировать крепления. Аккуратно отведите стартер, не прилагая излишней силы, чтобы не повредить блок двигателя или другие компоненты.
Если стартер не удается снять из-за сложных условий доступа, временно снимите элементы, которые могут мешать, например, воздушный фильтр или пластиковые панели. Это поможет облегчить работу, не снимая лишних частей.
После снятия стартер осмотрите на наличие повреждений, следов износа или загрязнений. Такие дефекты могут указывать на необходимость замены стартера или его компонентов.
Вопрос-ответ:
Где находится стартер на ВАЗ 2112?
Стартер на ВАЗ 2112 располагается в моторном отсеке, с правой стороны автомобиля, ближе к передней части. Он крепится непосредственно к блокам двигателя и коробке передач. Чтобы получить к нему доступ, обычно нужно снимать некоторые элементы, такие как воздушный фильтр или защиту двигателя.
Какие детали могут мешать доступу к стартеру на ВАЗ 2112?
К основным элементам, которые могут затруднить доступ к стартеру, относятся воздушный фильтр, защитные экраны и различные трубопроводы. Чтобы получить доступ, нужно будет аккуратно снять или отсоединить эти детали, чтобы не повредить их в процессе работы.
Как правильно отсоединить стартер с ВАЗ 2112?
Для снятия стартера с ВАЗ 2112 необходимо сначала отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем, после снятия всех препятствующих деталей, открутите болты крепления стартера и отсоедините проводку. Важно соблюдать осторожность, чтобы не повредить другие компоненты двигателя.
Нужно ли снимать другие детали для доступа к стартеру на ВАЗ 2112?
В большинстве случаев для доступа к стартеру нужно будет снять несколько компонентов, таких как корпус воздушного фильтра или защитный экран, особенно если стартер расположен в сложном месте. Однако эти шаги зависят от модели и года выпуска автомобиля, поэтому рекомендуется ознакомиться с инструкцией к своему авто.
Какие признаки указывают на неисправность стартера на ВАЗ 2112?
Основными признаками неисправности стартера на ВАЗ 2112 могут быть: отсутствие реакции на поворот ключа, характерные щелчки при попытке завести двигатель или слабый запуск. Также стоит обратить внимание на необычные звуки или запах гари, что может указывать на перегрузку стартера или его механическое повреждение.
