Где находятся полюсы катушек ротора

Где находятся полюсы катушек ротора

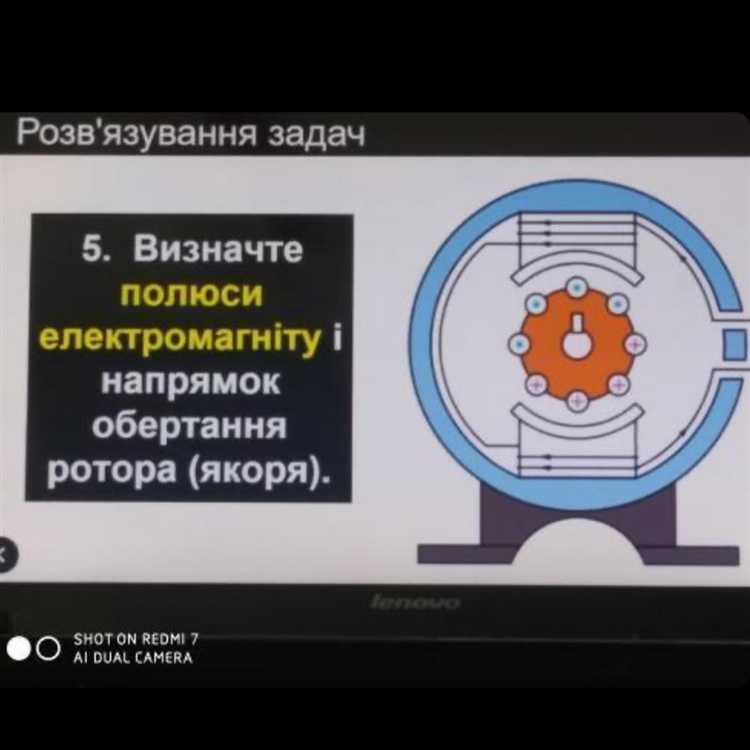

Полюса катушек ротора определяют форму магнитного поля и влияют на стабильность вращения, крутящий момент и синхронизацию с обмотками статора. Их точное размещение зависит от конструкции машины: синхронной или асинхронной, с явно выраженными или неявными полюсами.

В синхронных машинах с явно выраженными полюсами полюса располагаются на выступающих частях ротора, равномерно по окружности. Количество полюсов кратно двум, и между ними строго соблюдается угловое расстояние. Например, для четырёхполюсной машины каждый полюс расположен через 90° электрических. Расчёт ведётся исходя из числа пар полюсов и общего числа пазов в роторе и статоре.

В асинхронных роторах с короткозамкнутой обмоткой (типа «беличья клетка») полюса не формируются конструктивно, а возникают в результате тока, наведённого в стержнях. Однако в моделях с фазным ротором полюса формируются активной обмоткой, и их расположение также подчиняется принципу симметрии по окружности ротора.

Для точной привязки полюсов к положению ротора применяется так называемая электрическая ось – линия, соединяющая центры северного и южного полюсов. Совмещение этой оси с осью магнитного поля статора критично для запуска и устойчивости работы машины. При ошибках в размещении возникают вибрации, перегрев и снижение КПД.

При проектировании и диагностике используется методика определения положения полюсов через ЭДС или анализ распределения магнитного потока с помощью датчиков Холла и осциллографа. Особенно это актуально при перемотке роторов или замене обмотки, где важно соблюсти первоначальное расположение полюсов.

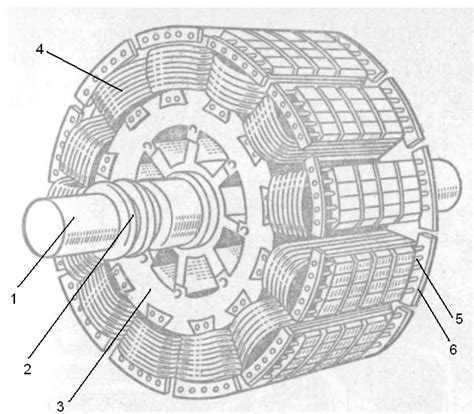

Как определить положение полюсов на роторе по конструкции

Как определить положение полюсов на роторе по конструкции

Положение полюсов на роторе можно определить по ряду конструктивных признаков, которые зависят от типа машины (синхронная, асинхронная, с постоянными магнитами и др.), а также от способа намотки и конфигурации сердечника.

  • Если ротор намотан катушками, полюса располагаются на выступающих частях магнитопровода. У каждой катушки есть начало и конец, и направление намотки влияет на полярность – чередование полюсов определяется чередованием направления тока в соседних катушках.
  • В случае роторов с ярко выраженными выступами (выступающими полюсами), полюса расположены на этих выступах. Каждая выступающая часть соответствует одному магнитному полюсу.
  • В гладком роторе с пазами определить полюса можно по расположению катушек возбуждения. Обычно витки укладываются симметрично относительно оси полюса, и шаг катушки (число пазов между двумя сторонами одной катушки) кратен числу полюсов.
  • При наличии постоянных магнитов, полюса определяются по расположению самих магнитов. Они установлены попеременно N и S и часто закреплены на внешней или внутренней окружности ротора. Расстояние между центрами соседних магнитов соответствует полюсному шагу.

Для уточнения положения полюсов может использоваться визуальный осмотр: участки с максимальной плотностью намотки или с расположением магнитов указывают на центр полюса. Также можно использовать компас – при вращении ротора на небольшом расстоянии от поверхности отклонение стрелки указывает на магнитные полюса.

Если конструкция ротора не позволяет визуально определить полюса, применяется метод тестового возбуждения. Подача постоянного тока на обмотки возбуждения позволяет с помощью датчика Холла или железного предмета выявить области притяжения – центры полюсов.

Визуальные признаки северного и южного полюсов катушек

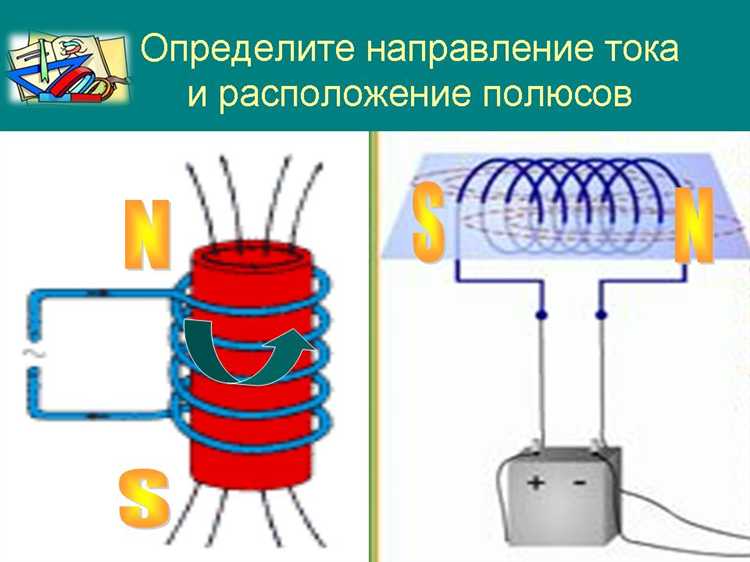

Определить северный и южный полюса катушек на роторе можно по ряду признаков, если доступна визуальная проверка конструкции. Один из надёжных методов – наблюдение за направлением намотки обмотки. При условии одинакового направления тока, катушки с намоткой по часовой стрелке и против часовой будут формировать противоположные полюса.

На некоторых роторах встречаются метки или обозначения, нанесённые производителем: буквы «N» и «S», краска или гравировка. Если такие обозначения отсутствуют, можно обратить внимание на ориентацию и форму шихтованных листов магнитопровода – полюс может иметь характерную фаску или форму, если его магнитный поток ориентирован в определённом направлении.

Наконец, если конструкция позволяет, возможно наличие отличий в компоновке шунтов или компенсационных элементов – они часто располагаются на стороне южного полюса, чтобы уменьшить потери при переключении. Это особенно актуально для роторов с ярко выраженными полюсами (например, в синхронных машинах с явнополюсным ротором).

Как меняется расположение полюсов при различном числе пар

Число пар полюсов напрямую влияет на расположение катушек на роторе и на шаг между ними. При увеличении количества пар полюсов количество полюсов (N и S) на окружности ротора возрастает, а расстояние между ними уменьшается.

Для одной пары полюсов (2 полюса на 360°) катушки располагаются друг напротив друга с шагом 180°. При двух парах (4 полюса) шаг между однотипными полюсами сокращается до 90°. Таким образом, с увеличением числа пар шаг между полюсами рассчитывается по формуле:

  • Электрический угол между однотипными полюсами = 360° / (число пар полюсов)
  • Механический угол = 360° / (общее число полюсов)

Распределение катушек требует соблюдения симметрии относительно магнитной оси. При нечетном числе пар необходимо тщательно выверять расположение катушек, чтобы избежать неравномерности магнитного потока.

При проектировании ротора с несколькими парами полюсов учитываются следующие особенности:

  1. Чем больше пар, тем плотнее укладка катушек и выше требования к точности намотки.
  2. Увеличение числа пар снижает синхронную скорость, но повышает крутящий момент при том же напряжении питания.
  3. Неравномерное распределение катушек может привести к вибрациям и снижению КПД.

Оптимизация расположения проводится с учетом диаметра ротора, толщины сердечника и ширины полюсных наконечников. При изменении числа пар необходимо пересчитывать магнитные зазоры, длину витков и угол размещения каждой катушки.

Роль сердечника ротора в формировании полюсов

Сердечник ротора определяет не только магнитную проницаемость конструкции, но и конкретное распределение магнитного потока между полюсами. Его форма, геометрия пазов и материал напрямую влияют на ширину зоны каждого полюса и степень их разделения.

В машинах с явновыраженными полюсами сердечник состоит из отдельных выступающих участков, на каждом из которых намотана катушка. Такие выступы концентрируют магнитный поток, создавая чётко очерченные северные и южные полюса. При этом расстояние между выступами определяет магнитную насыщенность и поле рассеяния.

В неявнополюсных роторах (чаще встречающихся в асинхронных машинах и высокооборотистых генераторах) сердечник представляет собой цилиндр с равномерно распределёнными пазами. Полюса в таких конструкциях формируются за счёт распределённой обмотки, а форма паза влияет на симметрию и фазовый сдвиг поля. Нарушение равномерности или смещение пазов может исказить поле, что приведёт к пульсациям момента и дополнительным вибрациям.

Материал сердечника, как правило, представляет собой тонкие электротехнические стали с высокой магнитной проницаемостью. Чередование листов и изоляционных прослоек снижает вихревые токи и уменьшает тепловые потери, сохраняя форму полюсов даже при высоких нагрузках.

Для стабильной работы машины важно, чтобы сердечник обеспечивал одинаковые магнитные условия для всех пар полюсов. При асимметрии в конструкции возникают паразитные поля, что снижает КПД и приводит к нагреву обмоток. При проектировании необходимо учитывать длину сердечника, форму пазов и направление намагничивания для равномерного распределения магнитного потока.

Методы измерения магнитного поля на поверхности ротора

Измерение магнитного поля на поверхности ротора выполняется для оценки равномерности распределения магнитных полюсов и выявления отклонений в конструкции или сборке. Один из наиболее точных методов – использование датчиков Холла. Их размещают на подвижной каретке, позволяющей сканировать поверхность ротора вдоль окружности при его медленном вращении. Чувствительность датчиков подбирается с учётом ожидаемой плотности потока, обычно в диапазоне 0,1–1,5 Тл.

Альтернативный способ – применение магниторезистивных датчиков. Они позволяют измерять компоненту магнитного поля с высокой точностью даже при наличии электромагнитных наводок. Эти датчики требуют предварительной калибровки и установки на фиксированное расстояние от поверхности, обычно 1–2 мм.

Для оценки распределения полей по длине ротора используют метод сканирования с вращением. При этом датчик фиксируется в одной точке, а ротор медленно прокручивается вручную или с помощью шагового привода. Запись данных производится с дискретностью не более 1 градуса. Это позволяет точно определить ширину и положение каждого полюса.

Ещё один подход – использование феррозондовых измерителей. Они пригодны для экспресс-контроля, особенно при наладке. Однако точность ниже по сравнению с методами на основе датчиков Холла. Феррозондовые приборы реагируют на суммарное поле и не дают дифференцированной картины по каждой оси.

При необходимости проведения безконтактного измерения в условиях вращения применяются оптические методы с феррожидкостным индикатором, но они требуют стабильного освещения и фиксированной камеры. Такой подход используется редко из-за сложности реализации.

Во всех случаях критично соблюдать одинаковое расстояние между чувствительным элементом и поверхностью ротора, так как даже незначительные отклонения могут привести к искажению амплитуды измеренного сигнала.

Влияние фазировки обмоток на размещение полюсов

Фазировка обмоток ротора определяет последовательность подключения катушек и их токовую направленность, что напрямую влияет на положение магнитных полюсов. Правильная фазировка обеспечивает смещение полюсов относительно механического положения катушек, формируя стабильное магнитное поле.

Если обмотки фазированы с ошибкой, возникает смещение полюсов от проектных координат, что приводит к снижению эффективности электромагнитного взаимодействия и повышенному уровню вибраций. В многополюсных роторах несовпадение фазировки вызывает взаимное наложение полей и уменьшение результирующего магнитного потока.

При проектировании фазировку следует проводить с учётом числа пар полюсов и углового шага между катушками. Вращение поля в рабочем режиме достигается последовательной подачей тока с определённым сдвигом по фазе, обеспечивающим правильное чередование северных и южных полюсов.

Рекомендация: для точного размещения полюсов необходимо выполнять фазировку с использованием измерений фазных сдвигов и проверки направления тока в каждой катушке. Это снижает погрешности и минимизирует паразитные магнитные эффекты.

Использование схем с последовательным и параллельным соединением обмоток требует учёта изменения амплитуды и фазы токов, что влияет на угловое расположение полюсов. Ошибки в фазировке приводят к асимметрии поля и повышенному нагреву элементов ротора.

Таким образом, корректная фазировка обмоток – ключевой фактор для точного позиционирования полюсов и обеспечения стабильной работы электродвигателя или генератора.

Как расположение полюсов влияет на пуск двигателя

Как расположение полюсов влияет на пуск двигателя

Расположение полюсов катушек ротора определяет направление и интенсивность создаваемого магнитного поля в начальный момент пуска. Правильное смещение полюсов относительно статора способствует формированию пускового момента, необходимого для преодоления статического сопротивления.

Если полюса ротора расположены с точностью и фазовым сдвигом, обеспечивающим перекрытие магнитных полей с обмотками статора, пусковой ток снижается, а момент увеличивается. При несоответствии углового положения полюсов наблюдается падение стартового крутящего момента и повышенный нагрев из-за увеличенного пускового тока.

На асинхронных двигателях оптимальное расположение полюсов связано с равномерным распределением магнитного поля и совпадением полюсов с секторами статора, что снижает токовые пики и предотвращает пробуксовку при пуске.

В двигателях с фазным ротором критично точное размещение полюсов для обеспечения корректного включения фазовых обмоток. Смещение полюсов приводит к ухудшению коммутации и снижению плавности пуска.

Рекомендации по размещению полюсов включают проверку геометрии обмоток с помощью специализированных измерений и корректировку фазировки с учётом конструкции статора. Такая практика позволяет оптимизировать пусковые характеристики и повысить ресурс двигателя.

Типовые ошибки при определении положения полюсов

Типовые ошибки при определении положения полюсов

Частая ошибка – неправильное определение направления обмотки катушек ротора. Ошибка в последовательности подключения фаз приводит к смещению полюсов относительно их проектного положения, что вызывает неравномерность магнитного поля и снижает эффективность работы двигателя.

Неправильное измерение магнитного поля из-за применения неподходящих датчиков или недостаточной точности приборов. Магнитный поток может быть локально искажен из-за загрязнений или механических повреждений, что вводит в заблуждение при определении реального положения полюсов.

Игнорирование влияния намагниченности сердечника ротора. Остаточная намагниченность вызывает искажения распределения магнитного поля, затрудняя точное определение полюсов без предварительной размагничивающей обработки.

Ошибки при анализе фазировки обмоток, особенно при многополюсных роторах с большим числом фаз. Неправильное сопоставление фаз приводит к смещению магнитных полюсов и нарушению синхронизации с внешним магнитным полем статора.

Неучёт конструктивных особенностей ротора, например, зазоров между полюсами или неоднородности материала сердечника. Это приводит к локальным вариациям магнитного поля и сложностям при точном позиционировании полюсов.

Пренебрежение термическими изменениями и вибрациями, которые влияют на положение катушек и, соответственно, полюсов. Без контроля этих факторов измерения могут быть недостоверными.

Для минимизации ошибок рекомендуется использовать комплексный подход: проверять последовательность обмоток с помощью тестеров фаз, проводить калибровку и выборку данных с нескольких точек ротора, а также устранять остаточную намагниченность перед измерениями.

Вопрос-ответ:

Как определить точное положение полюсов катушек на роторе без снятия обмотки?

Определение положения полюсов на роторе без демонтажа обмотки проводят с помощью измерений магнитного поля на поверхности ротора. Используют специальные магнитные датчики или гауссметры, которые фиксируют направление и величину магнитного потока. При прокручивании ротора и последовательном сканировании поверхности отмечают зоны с максимальным магнитным полем — это и есть полюса. Такой метод позволяет получить точные данные о расположении полюсов без вмешательства в конструкцию.

Почему важно соблюдать правильное расположение полюсов при намотке ротора?

Правильное размещение полюсов напрямую влияет на магнитную симметрию и работу двигателя. Если полюса расположены с отклонениями, возникают неравномерные магнитные поля, что приводит к вибрациям, увеличенному износу подшипников и снижению КПД. Неверное расположение может также вызвать повышенный ток возбуждения и локальный перегрев обмоток, что сокращает срок службы двигателя.

Какие ошибки чаще всего встречаются при определении полюсов катушек ротора на практике?

Распространенные ошибки связаны с неправильной фазировкой обмоток, неправильным подключением катушек или ошибками при визуальном определении полюсов по маркировке. Часто путают северный и южный полюса, что ведет к неверной коммутации и неправильному направлению магнитного поля. Еще одна ошибка — использование неподходящих измерительных приборов или методов, из-за чего результаты оказываются неточными. Важно также учитывать возможное смещение полюсов из-за деформаций сердечника.

Как изменяется расположение полюсов при изменении числа пар полюсов ротора?

Число пар полюсов определяет шаг и угловое положение каждого полюса относительно центра ротора. При увеличении числа пар полюсов полюса располагаются ближе друг к другу по окружности, что уменьшает угол между ними. Это влияет на частоту и форму создаваемого магнитного поля. При меньшем числе пар полюсов расстояние между полюсами растет, что меняет электромагнитные характеристики ротора и, соответственно, параметры двигателя. Поэтому конфигурация полюсов должна соответствовать конструкции и предназначению двигателя.

Каким образом расположение полюсов влияет на пусковые характеристики асинхронного двигателя?

Расположение полюсов влияет на распределение магнитного поля в зазоре между ротором и статором. Правильное положение полюсов обеспечивает равномерное магнитное поле, что облегчает возникновение вращающего момента при пуске. Если полюса смещены или размещены неправильно, пусковой момент снижается, могут появиться пульсации и дополнительные потери. Это усложняет запуск двигателя, увеличивает ток пуска и нагрев обмоток. Поэтому точное расположение полюсов важно для стабильного и надежного запуска мотора.
