Где стоит реле поворотов на ваз 2107 карбюратор

На карбюраторных версиях ВАЗ 2107 реле поворотов отвечает за работу указателей поворота и аварийной сигнализации. От его исправности зависит не только комфорт вождения, но и соблюдение требований ПДД. При неисправности реле сигналы могут работать с перебоями, мигать слишком быстро или полностью отключаться.

На ВАЗ 2107 с карбюраторным двигателем реле поворотов установлено в салоне автомобиля, под панелью приборов, ближе к левой части торпеды. Оно закреплено на металлическом кронштейне рядом с другими элементами электропроводки. Чаще всего реле имеет форму небольшого прямоугольного блока с тремя контактами, маркировкой типа 494.3747 или аналогичной.

Для замены реле потребуется снять защитную облицовку под рулевой колонкой. Важно обесточить бортовую сеть, отсоединив клемму аккумулятора. После этого реле извлекается из разъёма вручную, без дополнительных инструментов. При выборе нового реле желательно сверяться с каталожным номером и учитывать тип электросхемы автомобиля – «классическая» схема отличается от более поздних модификаций.

Проверка исправности реле производится либо заменой на заведомо рабочее, либо при помощи мультиметра. Характерным признаком его неисправности может быть постоянный или отсутствующий щелчок при включении поворотников, а также неправильная частота мигания ламп.

Где находится реле поворотов в салоне ВАЗ 2107 с карбюратором

Реле поворотов в салоне ВАЗ 2107 с карбюраторным двигателем располагается за панелью приборов, с левой стороны под торпедо. Чтобы получить доступ к нему, необходимо открыть водительскую дверь, отодвинуть нижнюю часть облицовки панели и осмотреть пространство над блоком предохранителей.

Ориентиром служит характерный пластиковый корпус реле цилиндрической формы, обычно черного или серого цвета, с тремя контактами. Он крепится на металлическом кронштейне или фиксируется на жгуте проводки при помощи клипсы. Стандартное обозначение – РС950 или его аналоги.

Перед снятием реле рекомендуется отключить минусовую клемму аккумулятора. После этого реле извлекается простым движением руки – его нужно аккуратно потянуть на себя, избегая повреждения разъема. При замене убедитесь в совместимости нового элемента по контактной схеме и току нагрузки.

Как выглядит реле поворотов на ВАЗ 2107 и как его отличить

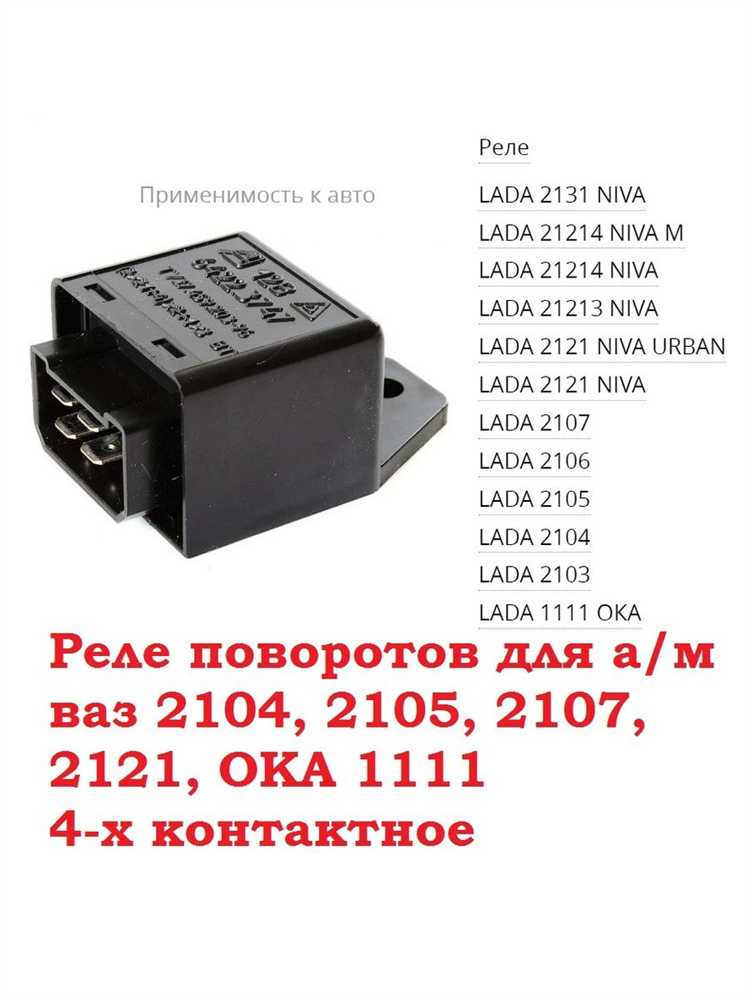

Реле поворотов на ВАЗ 2107 представляет собой компактный прямоугольный или квадратный блок из пластика с металлическими контактами. Чаще всего используется модель 642.3747 или ее аналоги. Цвет корпуса – черный или темно-серый, иногда с маркировкой на верхней части корпуса.

На корпусе реле обычно указаны следующие обозначения:

• маркировка типа изделия (например, 642.3747);
• напряжение питания – 12В;
• схема подключения в виде графического изображения (в некоторых случаях);
• обозначения контактов: 49 (вход питания), 49a (выход на переключатель), 31 (масса).

Реле имеет три или четыре плоских контакта для подключения к колодке. Контакты расположены в ряд или Г-образно, в зависимости от производителя. Контактная группа часто размещена на нижней части корпуса, которая вставляется в разъем жгута проводки.

Чтобы не спутать реле поворотов с другими элементами (например, с реле стартера или ближнего света), важно учитывать:

1. Количество и расположение контактов.
2. Маркировку корпуса.
3. Физические размеры – реле поворотов меньше реле стартера и обычно легче по весу.
4. Звук работы – при включении поворотников реле издает характерные щелчки, это один из способов убедиться, что элемент исправен и правильно идентифицирован.

Если реле не имеет маркировки, его можно сверить с новым аналогом по форме и контактам. Также следует исключить элементы с другими функциями, не связанными с системой указателей поворота.

К каким узлам подключено реле поворотов

Реле поворотов на ВАЗ 2107 с карбюраторным двигателем подключено к нескольким ключевым элементам электросистемы, обеспечивающим работу указателей поворота и аварийной сигнализации. Основной контакт реле соединяется с переключателем указателей поворота, расположенным на рулевой колонке. Через него подаётся сигнал на включение правых или левых ламп поворота.

Другой контакт реле связан с предохранительным блоком, откуда поступает питание 12 В при включённом зажигании. Это питание замыкается внутри реле и формирует прерывистый ток, необходимый для мигания ламп.

Также предусмотрено подключение к лампам поворотов спереди и сзади – по отдельным цепям на правую и левую стороны. Каждая из них имеет свою линию, и при замыкании контактов внутри реле происходит мигание соответствующих ламп.

Дополнительно реле соединено с кнопкой аварийной сигнализации. При её активации цепь замыкается на обе стороны сразу, обеспечивая одновременное мигание всех четырёх ламп, независимо от положения рычага поворотников.

Проверка всех этих подключений – обязательный шаг при диагностике неисправностей системы поворотников или при замене самого реле.

Как получить доступ к реле поворотов без снятия панели

Реле поворотов на ВАЗ 2107 с карбюраторным двигателем расположено за комбинацией приборов, с левой стороны рулевой колонки. Для доступа к нему не требуется полный демонтаж передней панели, достаточно частичного разбора вокруг щитка приборов.

Сначала отключите аккумулятор – это исключит короткое замыкание при работе с электрикой. Далее выкрутите саморезы, фиксирующие пластиковую накладку щитка приборов. Аккуратно вытяните панель на себя, чтобы освободить пространство для руки. Не тяните резко – проводка на приборы остаётся подключенной.

Через образовавшееся пространство просуньте руку внутрь, ориентируясь по звуку при включении поворотников. Реле обычно закреплено на металлическом кронштейне, расположенном немного выше и левее от комбинации приборов. Его корпус прямоугольный, пластиковый, с тремя контактами.

Совет: если доступ затруднён, снимите нижнюю облицовку рулевой колонки – это упростит визуальный контроль и поможет отсоединить разъём.

При замене реле используйте модель, соответствующую заводскому каталожному номеру, чтобы избежать проблем с частотой мигания.

Как определить, что реле поворотов вышло из строя

Основной признак неисправности реле поворотов на ВАЗ 2107 – отсутствие характерного щелчка при включении указателя поворота. Если при активации поворотника лампы не мигают или горят постоянно, велика вероятность выхода реле из строя.

Другой симптом – неравномерная частота мигания. Например, поворотник может мигать слишком быстро или, наоборот, с замедлениями. Это связано с нарушением коммутации внутри реле, из-за чего оно не обеспечивает стабильный цикл включения и отключения цепи.

Проверка работоспособности начинается с визуальной диагностики. Включите зажигание и поворотник – если лампы не мигают и не слышно реле, снимите его и подключите заведомо исправное. Если всё заработало, причина найдена.

Неисправное реле также может проявлять себя при работе аварийной сигнализации – если она не включается или работает нестабильно, проверьте общее реле, обслуживающее оба режима.

Реле рекомендуется заменить, если обнаружены признаки плавления корпуса, перегрева или окисления контактов. Часто это свидетельствует о длительной перегрузке или старении устройства.

Пошаговая инструкция по замене реле поворотов

1. Откройте капот и найдите блок предохранителей и реле рядом с аккумулятором. Реле поворотов в ВАЗ 2107 с карбюратором расположено именно там.

2. Перед началом работы отключите отрицательную клемму аккумулятора для исключения короткого замыкания и повреждений электрооборудования.

3. Определите реле поворотов по маркировке или внешнему виду – обычно это черный пластиковый корпус размером примерно 3×3 см с четырьмя контактами.

4. Аккуратно извлеките реле из разъема, слегка покачивая и потягивая его вверх, чтобы не повредить контакты.

5. Сравните старое реле с новым, чтобы убедиться в совпадении контактов и маркировки.

6. Вставьте новое реле в разъем, плотно зафиксировав его на месте.

7. Подсоедините обратно отрицательную клемму аккумулятора.

8. Проверьте работу поворотников, включив их и убедившись в правильном мигании индикаторов.

9. В случае отсутствия мигания проверьте контакты реле и предохранители на целостность.

10. Закройте капот и завершите замену.

Какие артикулы реле поворотов подходят для ВАЗ 2107

Для ВАЗ 2107 с карбюраторным двигателем обычно применяются реле поворотов типа РС-521 или их аналоги. Основные артикулы, подходящие для замены:

При выборе реле обратите внимание на номинальное напряжение 12 В и тип подключения. Рекомендуется приобретать реле с заведомо проверенной маркировкой, чтобы избежать перебоев в работе поворотников.

Советы по проверке реле поворотов перед заменой

Для точного выявления неисправности реле поворотов на ВАЗ 2107 с карбюратором используйте следующий порядок действий:

1. Выключите зажигание и отсоедините разъём реле для исключения подачи напряжения.
2. Визуально осмотрите корпус реле на наличие трещин, ожогов или следов коррозии контактов.
3. Проверьте целостность контактов мультиметром в режиме прозвонки – обрыв или замыкание на корпус указывает на неисправность.
4. Подайте 12 В на контакт питания реле, а на управляющий контакт подключите кнопку поворота или замкните цепь через лампу указателя поворота.
5. Отслеживайте срабатывание реле: должно быть слышно характерное щелканье с интервалом около 1 секунды.
6. Если реле не щёлкает, замените его, предварительно убедившись в исправности предохранителя и проводки.
7. При отсутствии щелчков и в случае прерывистой работы проверьте напряжение на управляющем контакте – должно быть стабильным при включении поворота.
8. После проверки установите реле на место, подключите разъём и включите поворот для контроля работы.

Использование тестера и простая визуальная диагностика позволяют исключить ошибочную замену реле, сохраняя время и средства.

Вопрос-ответ:

Где именно расположено реле поворотов на ВАЗ 2107 с карбюраторным двигателем?

Реле поворотов в ВАЗ 2107 находится под приборной панелью, рядом с рулевой колонкой. Обычно оно закреплено на специальном кронштейне или в монтажном блоке с предохранителями и реле. Для доступа достаточно открыть водительскую дверь и посмотреть под панель слева от руля, где расположены электрические соединения и блоки.

Какие признаки указывают на неисправность реле поворотов в ВАЗ 2107?

Если при включении указателей поворота лампы либо не мигают, либо мигают слишком быстро или слишком медленно, это может говорить о неисправности реле. Также бывает, что при переключении поворотов слышно отсутствие характерного щелчка реле. Иногда реле может не подавать сигнал вовсе, из-за чего повороты не работают.

Как получить доступ к реле поворотов на ВАЗ 2107, не снимая приборную панель?

Реле находится в легкодоступном месте под приборной панелью с левой стороны. Для проверки или замены достаточно отклонить или снять защитную крышку под рулём. Полностью снимать панель не требуется. Можно использовать фонарик, чтобы лучше увидеть и дотянуться до реле. Это упрощает обслуживание и экономит время.

Какие модели реле подходят для замены на ВАЗ 2107 с карбюратором?

Для ВАЗ 2107 подходят стандартные реле поворотов типа 2202.3747-10 или аналоги с маркировкой РС 522. Они совместимы по напряжению и количеству контактов. При покупке рекомендуется ориентироваться на оригинальные детали или проверенные заменители, чтобы обеспечить стабильную работу поворотной системы.

Можно ли проверить реле поворотов самостоятельно, не используя специальное оборудование?

Да, проверить работоспособность реле можно простыми методами. Например, подключить его напрямую к аккумулятору и наблюдать за щелчками и миганием ламп поворотов. Если реле не реагирует или мигание отсутствует, реле требует замены. Также можно измерить напряжение на контактах мультиметром, проверяя подачу и выходной сигнал.
