Как получить 24 вольта из компьютерного блока питания

Как получить 24 вольта из компьютерного блока питания

Стандартный компьютерный блок питания (ATX) не предназначен для выдачи напряжения 24 В напрямую. Однако при правильном подходе его можно адаптировать для этих целей. Основные линии питания, доступные на большинстве БП: +3.3 В (оранжевый провод), +5 В (красный), +12 В (жёлтый), -12 В (синий) и +5 В дежурного режима (фиолетовый). Получить 24 В можно, используя разность потенциалов между линиями +12 В и -12 В.

При подключении нагрузки между жёлтым (+12 В) и синим (-12 В) проводами можно получить 24 В. Важно учитывать, что ток, доступный на линии -12 В, ограничен: чаще всего он не превышает 0.3–0.5 А. Это означает, что такой способ подходит только для маломощных приложений, например, питания модулей управления, реле или вентиляторов с соответствующими характеристиками.

Перед использованием блока питания необходимо выполнить модификацию: замкнуть зелёный провод (PS_ON) на любой чёрный (GND), чтобы включить БП без подключения к материнской плате. Также следует проверить наличие и точные параметры линии -12 В по маркировке на корпусе устройства. Некоторые современные блоки питания не оснащены этой линией вовсе, особенно бюджетные модели.

Для увеличения доступного тока на 24 В возможен альтернативный вариант – последовательное соединение двух одинаковых ATX-блоков: у одного используется +12 В как положительный выход, а у второго – GND как общий. При этом необходимо изолировать общие земли блоков, чтобы избежать короткого замыкания. Такой способ требует опыта и строгого соблюдения мер безопасности.

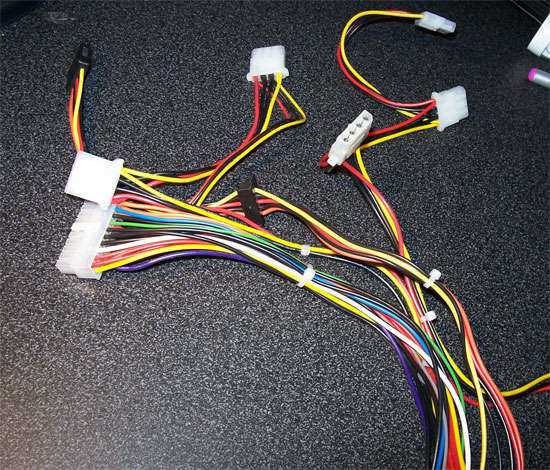

Какой блок питания подходит для получения 24 В

Какой блок питания подходит для получения 24 В

Для получения стабильных 24 В желательно использовать компьютерный блок питания стандарта ATX с мощностью не менее 300 Вт. Такой БП обеспечивает достаточный ток на линиях +12 В, что критично при последовательном соединении для удвоения напряжения. Обратите внимание на характеристики конкретных моделей: необходима высокая нагрузочная способность по линии +12 В (от 15 А и выше).

Блоки питания с раздельными каналами +12 В (обозначаются как +12V1, +12V2 и т.д.) менее предпочтительны, так как у них установлены отдельные ограничения тока по каждому каналу. Лучше выбирать модели с одной общей шиной +12 В – они обеспечивают большую гибкость в распределении нагрузки и упрощают схему соединения.

Подходящие модели – это, например, старые ATX-блоки от производителей Chieftec, Delta, Seasonic, FSP, у которых есть минимум два мощных выхода +12 В. Также стоит проверить маркировку на корпусе: там указывается сила тока по каждой линии. При параллельном использовании двух +12 В шин удвоение напряжения невозможно, поэтому рассматривается именно последовательное соединение, и при этом важна гальваническая изоляция каналов (что у ATX отсутствует). Следовательно, для практической реализации предпочтительнее модификация одного канала с использованием преобразователя или изолятора.

Идеальным вариантом является серверный блок питания, например HP DPS-750RB или аналогичные от Dell и IBM. Такие модели поддерживают высокие токи по линии +12 В (до 60 А), имеют устойчивую работу при нестандартной нагрузке и легко модифицируются. Их применяют в самодельных зарядных устройствах и лабораторных блоках питания. С них можно снять два отдельных канала +12 В и реализовать преобразование до 24 В через внешний DC-DC-модуль с гальванической развязкой.

Схема подключения для получения напряжения 24 В

Схема подключения для получения напряжения 24 В

Чтобы получить 24 В из компьютерного блока питания, нужно последовательно соединить два канала +12 В, которые питаются от отдельных линий с изолированной «землей». Стандартный БП ATX выдает несколько линий +12 В, но они часто объединены внутри корпуса, поэтому потребуется два отдельных блока питания или один модифицированный БП с изолированными выходами.

Порядок подключения:

  1. Выберите два блока питания ATX, убедившись, что их корпуса не соединены с «землей» выходов.
  2. На втором блоке питания соедините его общий провод (GND) с +12 В первого блока питания. Это ключевой момент: именно такое соединение позволит суммировать напряжения.
  3. Нагрузку подключите между +12 В второго блока и общим проводом первого блока. В этом случае вы получите суммарное напряжение 24 В.

Важно:

  • Нельзя соединять корпуса блоков питания напрямую, если они подключены в сеть с заземлением – это приведёт к короткому замыканию.
  • Оба блока питания должны включаться одновременно. Для этого можно использовать общий выключатель на подаче 220 В или синхронизировать запуск через модифицированный сигнал PS_ON (зелёный провод на разъёме ATX).
  • Перед подключением убедитесь, что выходы действительно изолированы. Прозвоните «землю» обоих БП – они не должны быть соединены между собой.
  • Нагрузка должна быть рассчитана на 24 В. Подключение 12-вольтового оборудования приведёт к повреждению.

Такое соединение подходит для питания усилителей, светодиодных лент 24 В и других устройств с соответствующим допуском по напряжению. Не используйте один и тот же БП без модификации – из-за общей «земли» напряжение не удвоится.

Как задействовать 12 В линии для последовательного соединения

Как задействовать 12 В линии для последовательного соединения

Большинство компьютерных блоков питания имеют несколько независимых 12-вольтовых линий (rails), обозначенных как +12V1, +12V2 и т.д. Для получения 24 В можно использовать две такие линии, если они действительно изолированы друг от друга. В противном случае соединение приведёт к короткому замыканию и выходу из строя блока питания.

Перед подключением необходимо убедиться, что линии 12 В не имеют общей земли внутри БП. Это можно проверить мультиметром на сопротивление между минусовыми контактами разных линий. Если сопротивление стремится к нулю, соединение последовательно невозможно.

Если линии независимы, последовательное соединение выполняется следующим образом:

  1. Определите два разъёма с разными линиями 12 В. Обычно это можно выяснить по маркировке на корпусе БП или в технической документации.
  2. К выходу +12V первой линии подключается первый потребительский провод, минус этой же линии соединяется с плюсом второй линии.
  3. Минус второй линии становится общим «минусом» всей 24-вольтовой цепи.

После подключения необходимо проверить напряжение между крайними точками (первый +12 В и второй −12 В). Если всё выполнено правильно, мультиметр покажет около 24 В.

Рекомендуется:

  • Никогда не подключать последовательно линии с общей землёй – это опасно.
  • Использовать нагрузку не выше допустимой по току для каждой линии (например, 12 В 15 А = максимум 180 Вт на линию).
  • Обязательно использовать предохранители или ограничители тока на каждой линии.

Если в блоке питания нет изолированных линий, последовательное соединение невозможно. В этом случае используют два отдельных блока питания с гальванической развязкой между выходами.

Что нужно изменить в распиновке разъёмов ATX

Что нужно изменить в распиновке разъёмов ATX

Для получения 24 В из компьютерного блока питания требуется последовательное соединение двух 12-вольтовых линий, что невозможно при стандартной распиновке ATX без вмешательства. Обычный разъём ATX содержит несколько проводов с +12 В (жёлтые) и общий провод (чёрный), при этом все они имеют общую «землю».

Чтобы подключить две 12 В линии последовательно, необходимо физически разделить «землю» одного блока от второго. При использовании одного блока с двумя независимыми 12 В линиями (например, с маркировкой 12V1 и 12V2) нужно убедиться, что их «земли» не объединены внутри устройства. Если внутри есть общее соединение, последовательное включение приведёт к короткому замыканию.

В случае использования двух отдельных блоков питания требуется отключить общий провод (чёрный) от одной из 12 В линий и использовать его как +12 В, а второй блок оставить с нормальной распиновкой, где чёрный – это «земля». Фактически, чёрный провод первого блока становится «плюсом», а чёрный второго – общей «землёй».

Также потребуется изменить схему включения блока питания: на зелёный провод (PS_ON) необходимо подать «землю» для запуска. Это можно сделать перемычкой между зелёным и чёрным проводами. Для изоляции цепей и минимизации риска замыкания стоит использовать разъёмы Molex или клеммники, а не стандартный ATX-разъём.

Изменения в распиновке не стоит выполнять на включённом оборудовании. Перед вмешательством следует проверить мультиметром наличие общего провода между блоками. Только при полной гальванической развязке можно собирать схему на 24 В.

Как избежать короткого замыкания при переделке

Перед подключением линий двух блоков питания последовательно необходимо убедиться, что корпуса БП не соединены через «землю» сети. Многие ATX-модели имеют общий минус с заземлением, что может привести к короткому замыканию при объединении выходов. Решение – использовать только один блок с заземлением, а второй подключать через изолированный вход питания (например, через сетевой адаптер без земли).

Перед пайкой или соединением проводов следует отключить оба блока питания от сети и разрядить конденсаторы. Некоторые конденсаторы держат заряд до нескольких минут. Проверка мультиметром на наличие остаточного напряжения обязательна.

Провода 12 В от разных блоков питания должны быть чётко промаркированы. Случайное перепутывание полярности приведёт к выходу из строя оборудования или самому БП. Рекомендуется использовать цветовую маркировку или термоусадочные трубки разных цветов.

Все соединения должны быть надёжно изолированы. Использование изоленты не гарантирует стойкости при нагреве – предпочтительнее применять термоусадку или разъёмы с заводской изоляцией. Особенно критичны участки соединения двух «минусов» и двух «плюсов» от разных БП – они не должны соприкасаться с металлическим корпусом или друг с другом напрямую.

После завершения сборки необходимо протестировать выходное напряжение без нагрузки. Мультиметр должен показать стабильные 24 В. Любые отклонения указывают на ошибку в соединении или перегрузку одного из блоков. Подключать потребитель можно только после этой проверки.

Какие нагрузки допустимы при использовании двух 12 В линий

Какие нагрузки допустимы при использовании двух 12 В линий

При последовательном соединении двух 12 В линий компьютерного блока питания для получения 24 В важно учитывать максимальный ток каждой линии. Обычно каждая 12 В линия рассчитана на нагрузку от 15 до 20 ампер, что ограничивает суммарную нагрузку по току в пределах самой слабой линии.

Максимальный ток нагрузки не должен превышать номинал самой слабой 12 В линии, так как это приведёт к перегрузке и срабатыванию защиты блока питания. При двух линиях по 20 А суммарная допустимая нагрузка по 24 В не превысит 20 А, то есть 480 Вт (24 В × 20 А).

Важно избегать несбалансированной нагрузки на линии. В последовательном соединении ток на обеих линиях одинаков, поэтому любые отличия по сопротивлению или токопотреблению могут вызвать чрезмерный перегрев или сбои.

Для надёжности рекомендуется использовать блок питания с линиями, чьи токовые возможности совпадают, и предусмотреть предохранители на каждой 12 В линии. При отсутствии этих мер риск выхода из строя увеличивается.

Нельзя подключать нагрузки с высоким пусковым током, превышающим допустимый ток линий, особенно без ограничения тока или плавного запуска. Это может вызвать срабатывание защит или повреждение компонентов.

Таким образом, допустимая нагрузка при получении 24 В из двух 12 В линий равна максимальному току одной линии, умноженному на 24 В. Расчёты должны учитывать реальные параметры блока и характеристики нагрузки.

Вопрос-ответ:

Можно ли получить стабильные 24 В из компьютерного блока питания, используя две линии по 12 В?

Да, 24 В можно получить, последовательно соединив две 12 В линии. Однако важно учитывать, что каждая линия должна иметь отдельный общий провод, и эти общие провода не должны быть напрямую связаны между собой. Также нужно проверить нагрузку по каждой линии, чтобы избежать перегрузки и отключения защиты БП.

Как правильно соединить провода, чтобы получить 24 В, не повредив блок питания?

Для получения 24 В соедините плюс первой 12 В линии с минусом второй 12 В линии. Минус первой линии будет общим минусом всей цепи, а плюс второй линии — общим плюсом 24 В. При этом нельзя соединять общие минусы обеих линий напрямую, иначе произойдет короткое замыкание. Проверяйте распиновку разъемов и используйте мультиметр для контроля напряжений.

Какая нагрузка допустима на каждую 12 В линию при последовательном соединении для 24 В?

Нагрузка на каждую линию должна быть равной, поскольку ток через обе линии одинаковый при последовательном соединении. Максимальный ток ограничен слабейшей линией или защитой блока питания, обычно это 15-20 А на линию. Несоблюдение равномерности нагрузки приведет к перегреву и возможному отключению БП.

Какие риски связаны с получением 24 В из компьютерного блока питания, и как их избежать?

Основной риск — короткое замыкание из-за неправильного соединения линий с общим минусом. Еще возможна перегрузка одной из линий, если нагрузка не сбалансирована. Чтобы избежать проблем, внимательно проверяйте схему, используйте защитные устройства (предохранители), и измеряйте напряжения перед подключением нагрузки.

Можно ли использовать штатный компьютерный блок питания для питания устройств на 24 В, собранных из двух 12 В линий?

Можно, если правильно подключить линии и нагрузку, а также учесть особенности БП. Не все модели блоков питания подходят, поскольку некоторые имеют общий минус на всех 12 В линиях, что исключает последовательное соединение. Для таких случаев лучше выбрать блок питания с изолированными линиями или отдельные источники напряжения.

Как правильно соединить две 12-вольтовые линии компьютерного блока питания для получения 24 В без риска повреждения БП?

Для получения 24 В нужно последовательно соединить выходы двух 12-вольтовых линий, используя изоляцию общего провода между ними. Обычно у компьютерных БП линия 12 В имеет общий провод (землю), который нельзя просто соединять между двумя линиями, иначе возникнет короткое замыкание. Чтобы обойти это, следует отключить или изолировать общий провод одной из линий и соединить минус первой линии с плюсом второй. При этом важно проверить, что БП поддерживает работу с такими нагрузками и что линии достаточно нагружены для нормальной работы. Также стоит избегать смешивания линий с разными источниками или каналами, чтобы предотвратить повреждение.
