Как проверить супервизор в блоке питания

Супервизор в блоке питания выполняет функцию контроля за ключевыми напряжениями и сигналами, обеспечивая корректный запуск и стабильную работу устройства. Его отказ может привести к самопроизвольной перезагрузке, сбоям логики или полному выходу из строя схемы. Проверка состояния супервизора требуется как при диагностике неработающих устройств, так и при проектировании новой электроники.

Первым этапом проверки является идентификация маркировки микросхемы супервизора и изучение её даташита. Следует определить пороговые уровни срабатывания, временные характеристики сигнала сброса, а также режимы питания. Для большинства супервизоров допустимое напряжение питания находится в диапазоне от 2,5 В до 5,5 В. Нарушение этих параметров может указывать на неисправность.

Важно также исключить влияние внешних факторов: утечки по дорожкам, неисправные компоненты в обвязке (резисторы, конденсаторы) и пробитые входы микросхем. Особенно критично это для устройств с низковольтной логикой, где даже небольшое отклонение напряжения может привести к ложному срабатыванию супервизора.

Для окончательной диагностики рекомендуется заменить микросхему на заведомо исправную или провести тестирование на стенде с регулируемым питанием. Это позволяет подтвердить корректность порогов срабатывания и поведения сигнала сброса при изменении напряжения.

Как определить наличие супервизора на плате блока питания

При наличии схемы устройства поиск упрощается – супервизор обычно обозначается как IC с пометкой «Supervisor», «Reset IC» или «Voltage Detector». Если схема недоступна, полезно изучить даташиты на подозрительные компоненты по их маркировке. Это позволит точно установить назначение элемента.

Схемы подключения супервизора в типовых БП

Супервизор в блоке питания обычно подключается к выходным линиям +5 В, +3.3 В и иногда +12 В. Его задача – контролировать уровни напряжения и формировать сигналы сброса (RESET) при выходе параметров за допустимые пределы. Типовой супервизор, например, TL7705 или ADM8317, имеет входы мониторинга и выходной пин RST, который соединяется с логикой управления или микроконтроллером.

На практике супервизор подключается к линии питания через делитель напряжения, если номинал выше допустимого уровня входа. Например, при контроле +12 В на входе микросхемы, рассчитанной на максимум 5 В, используется делитель 10 кОм / 3.3 кОм. Это позволяет привести входной сигнал к безопасному уровню.

Выход RST подключается либо напрямую к управляющему устройству, либо через подтягивающий резистор (обычно 10 кОм) к питанию, если супервизор имеет открытый коллектор. В некоторых схемах дополнительно используется конденсатор на линии сброса для задания временной задержки.

Часто встречается схема, где супервизор подключён к линии +5 В, а его выходной сигнал управляет разрешением работы силовой части блока питания через транзистор или логический элемент. Это обеспечивает блокировку запуска при нестабильном питании.

В многонапряжных БП с дежурным питанием супервизор питается от линии +5VSB и контролирует основные каналы только после включения питания. В таком случае его выход часто совмещён с логикой «Power Good».

При замене супервизора важно проверить соответствие не только уровней напряжения, но и типа выхода (push-pull или open-drain), чтобы избежать конфликта сигналов на общей линии сброса.

Проверка сигнала PWR_OK с помощью мультиметра

Сигнал PWR_OK (иногда обозначается как Power Good) формируется супервизором и информирует материнскую плату о стабильности выходных напряжений блока питания. Отсутствие этого сигнала часто указывает на неисправность силовой части или цепей контроля напряжения.

Для проверки необходимо задействовать цифровой мультиметр с функцией измерения постоянного напряжения. Перед началом убедитесь, что блок питания подключён к сети, а его основная нагрузка имитируется либо подключена (например, материнская плата или активная нагрузка).

Найдите контакт PWR_OK на 24-контактном разъёме ATX. Обычно он находится на 8-м пине (серый провод). Чёрный провод любого соседнего контакта используется в качестве общего (GND).

Установите мультиметр в режим измерения постоянного напряжения. Подключите красный щуп к контакту PWR_OK, чёрный – к GND. При исправной работе блока питания и наличии нагрузки на выходах, напряжение на PWR_OK должно находиться в пределах от +3,3 до +5 В. Стандартное значение – около +5 В.

Если на выходе PWR_OK 0 В или значение скачет, это указывает на проблему в цепях питания или в самом супервизоре. При этом блок питания может стартовать, но не обеспечивать стабильную работу системы.

Проверку желательно проводить в момент включения питания. Если напряжение появляется с задержкой 100–500 мс после подачи питания и сохраняется стабильно, супервизор функционирует корректно.

Диагностика работы супервизора при включении питания

Для диагностики удобно использовать осциллограф. Один канал подключается к линии PWR_OK, второй – к выходу 5 В или 12 В. Если PWR_OK появляется до установления стабильного выходного напряжения, это свидетельствует о неисправности супервизора или некорректной обвязке.

Если сигнал PWR_OK не устанавливается, проверяются уровни на входах супервизора: VCC, VMON и RESET. Все питающие напряжения должны быть в пределах допусков. Отклонение даже на 0,3–0,5 В может привести к срабатыванию защиты.

Обязательно замеряется сопротивление между выходом PWR_OK и землёй при отключенном питании. Низкое сопротивление (< 100 Ом) указывает на пробой или замыкание, возможно, внутри микросхемы супервизора.

Если в блоке питания используются внешние транзисторы для формирования сигнала PWR_OK, следует проверить управляющее напряжение на их затворах или базах. Неправильный сигнал на этих точках также приводит к отсутствию PWR_OK при старте.

Измерение задержки сигнала включения и отключения

Задержка сигнала включения и отключения супервизора отражает интервал времени между подачей питания и активацией сигнала PWR_OK (или аналогичного), а также между исчезновением питания и его деактивацией. Эти параметры критичны для корректной загрузки системы и защиты компонентов.

Для измерения требуется осциллограф с двумя каналами. Один канал подключается к линии питания (например, +5 В), второй – к выходу супервизора (PWR_OK). Уровни сигнала определяются по факту: логическая единица – уровень выше 2 В, логический ноль – ниже 0,8 В (для CMOS-совместимых выходов).

• Подключить осциллограф к точкам измерения до подачи питания.
• Включить блок питания и зафиксировать момент появления напряжения и перехода PWR_OK в высокий уровень.
• Отключить питание и измерить интервал между спадом напряжения и деактивацией сигнала.

Типичное значение задержки на включение – 100–500 мс, на отключение – менее 10 мс. При большем времени задержки возможны сбои в запуске системы или неправильное поведение контроллеров.

Если значение значительно отклоняется от паспортных характеристик ИС супервизора, требуется проверить:

1. Стабильность основного питания в момент запуска.
2. Состояние резисторов, задающих время задержки, если оно настраивается внешне.

Некорректная задержка часто связана с утечками или повреждением элементов RC-цепи, задающей тайминг. Для диагностики рекомендуется замерить сопротивление и емкость этих компонентов при отключенном питании.

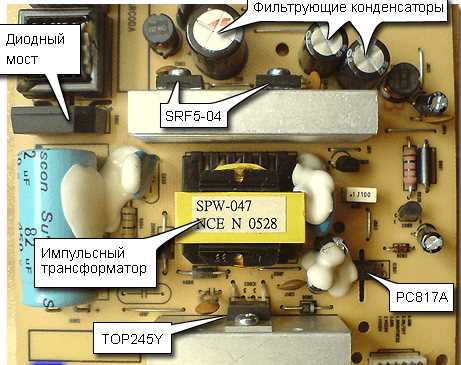

Поиск неисправностей в цепи супервизора

Для выявления неисправностей в цепи супервизора необходимо проверить ключевые узлы, влияющие на корректность его работы. Основные этапы диагностики включают:

1. Проверка питания супервизора. Напряжение питания микросхемы должно соответствовать техническим параметрам, обычно 3,3 В или 5 В. Замеры производятся мультиметром в режиме постоянного напряжения. Отклонения более чем на 10% указывают на проблемы в источнике питания или цепях фильтрации.

2. Контроль сигнала сброса (RST или RESET). В норме сигнал удерживается на уровне, определяющем правильное состояние супервизора. Для проверки используют осциллограф, фиксируя переходы при включении питания. Отсутствие импульса сброса или его искажение свидетельствует о неисправности в формировании сигнала.

3. Диагностика цепи датчика напряжения питания (VCC или VDD). Супервизор отслеживает уровень питания, и его выход изменяется при падении напряжения ниже порога. Для теста применяют регулируемый источник питания или имитируют просадки, наблюдая реакцию выходного сигнала PWR_OK.

4. Проверка элементов фильтрации и защиты. Конденсаторы и резисторы в цепи питания и сигнала сброса влияют на стабильность работы. Проверяют ESR конденсаторов и сопротивление резисторов, исключая обрывы и короткие замыкания.

5. Контроль выходного сигнала PWR_OK. Этот сигнал должен появляться с задержкой после стабилизации питания. С помощью осциллографа фиксируют время появления и уровень сигнала. Его отсутствие или нестабильность указывает на дефекты супервизора или связанные цепи.

Для ускорения диагностики рекомендуется использовать схему блока питания и datasheet супервизора, что позволяет точно определить контрольные точки и параметры сигналов.

Проверка выхода супервизора при сбросе по напряжению

Для оценки работы выхода супервизора при сбросе по напряжению необходимо подать на вход питание с пониженным напряжением, ниже порога срабатывания. Обычно этот порог указан в техническом паспорте микросхемы супервизора (например, 4,6 В или 3,3 В в зависимости от модели).

Измерьте напряжение питания микросхемы и убедитесь, что оно медленно снижается до значения ниже порога срабатывания супервизора. На выходе супервизора должен появиться логический уровень, сигнализирующий о сбросе – чаще всего это переход выхода в низкий уровень (логический 0).

Используйте осциллограф или цифровой вольтметр с высокой частотой дискретизации, чтобы зафиксировать момент переключения выхода. Важно проверить, что задержка между падением питания ниже порога и изменением выхода не превышает технические характеристики супервизора, обычно она находится в диапазоне 10–50 мс.

При восстановлении питания выше порога выход супервизора должен возвращаться в исходное состояние (логический 1) с задержкой, соответствующей времени выдержки включения (обычно от 100 мс до нескольких секунд). Отсутствие такого переключения или постоянное состояние выхода свидетельствует о неисправности супервизора.

При проверке учитывайте влияние шумов питания и корректно организуйте измерения, применяя фильтры или экранирование, чтобы исключить ложные срабатывания.

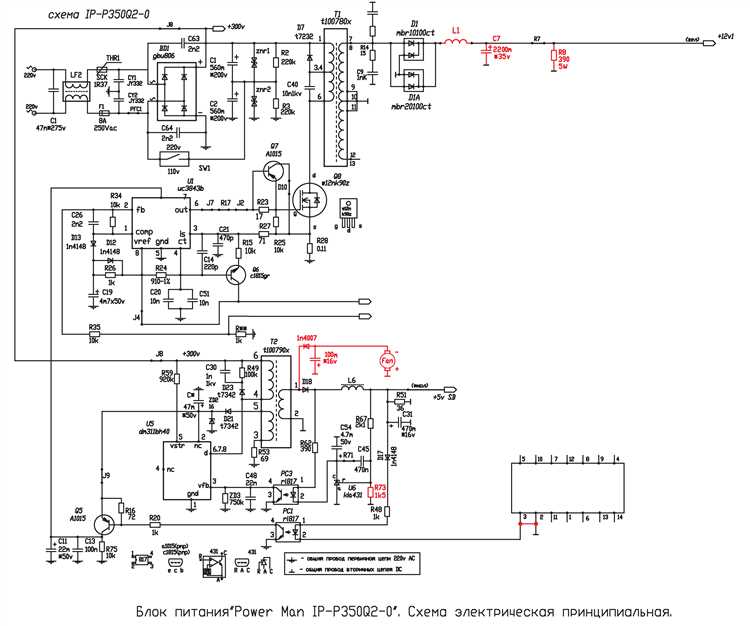

Замена неисправного супервизора на совместимый аналог

Перед заменой необходимо проверить маркировку оригинального супервизора и зафиксировать основные параметры: порог срабатывания по напряжению, тип выходного сигнала (открытый коллектор или push-pull), максимальный ток нагрузки и время задержки включения/отключения.

Подбор совместимого аналога происходит на основе этих характеристик. Совместимый супервизор должен иметь идентичный или близкий порог срабатывания с точностью ±5%. Также важен тип выходного каскада – замена с открытого коллектора на push-pull может вызвать неправильную работу схемы.

Перед установкой нового элемента следует удалить старый аккуратно, используя паяльную станцию с термопинцетом для предотвращения повреждений платы и окружающих компонентов.

После установки проводят проверку функционирования: контролируют уровень напряжения на входе супервизора, измеряют сигнал на выходе при изменении напряжения питания, проверяют задержку срабатывания и отключения по технической документации.

Если параметры нового супервизора существенно отличаются, возможна нестабильная работа блока питания, появление ложных срабатываний или отсутствие защиты.

Основные параметры для подбора аналога:

Если под рукой нет точного аналога, можно выбрать супервизор с аналогичными параметрами из другой серии, но с близкими характеристиками, при условии, что электрические подключения и логика работы совпадают.

После замены рекомендуется провести длительный тест блока питания под нагрузкой для проверки стабильности и корректного функционирования защиты.
