Транзистор П214А – популярный биполярный кремниевый прибор с малой мощностью, широко используемый в бытовой электронике и радиотехнике. Для оценки его работоспособности достаточно стандартного цифрового мультиметра с функцией проверки диодов.
Перед началом проверки важно убедиться, что транзистор полностью отключён от цепи. Проверка проводится в режиме прозвонки или проверки диодов, который позволяет измерить падение напряжения на переходах эмиттер-база и коллектор-база.
Пошаговая инструкция поможет быстро и точно проверить состояние П214А без применения сложного оборудования, что актуально при ремонте радиоприёмников, усилителей и другой электроники.

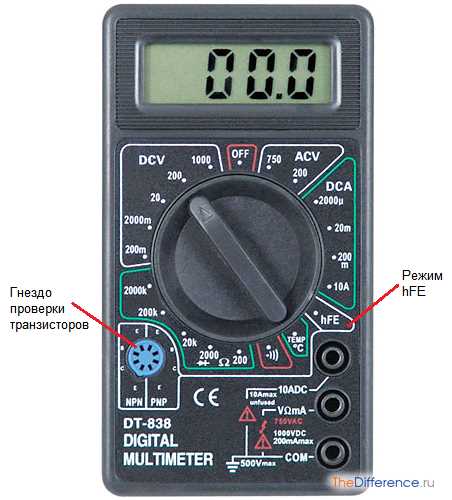

Подготовка мультиметра и выбор режима измерения
Перед проверкой транзистора П214А убедитесь, что мультиметр исправен и батарея достаточно заряжена – слабое питание влияет на точность показаний. Подключите щупы к соответствующим гнездам: чёрный – к COM, красный – к VΩmA.
Для проверки переходов транзистора выбирайте режим измерения прозвонки диодов или измерения прямого сопротивления. На большинстве моделей мультиметров этот режим обозначен значком диода (▶|–).
Режим прозвонки позволяет определить прямое падение напряжения на переходах, что важно для проверки исправности эмиттерного и коллекторного переходов транзистора П214А.
Если функция прозвонки отсутствует, используйте измерение сопротивления на минимальном диапазоне, обычно до 200 Ом, чтобы уловить изменение сопротивления при переключении полярности щупов.
Перед измерением отключите транзистор от схемы, чтобы избежать влияния внешних компонентов на результаты. Проверяйте работоспособность мультиметра на исправном диоде, чтобы убедиться в корректном отображении показаний.
Измерение перехода база-эмиттер мультиметром

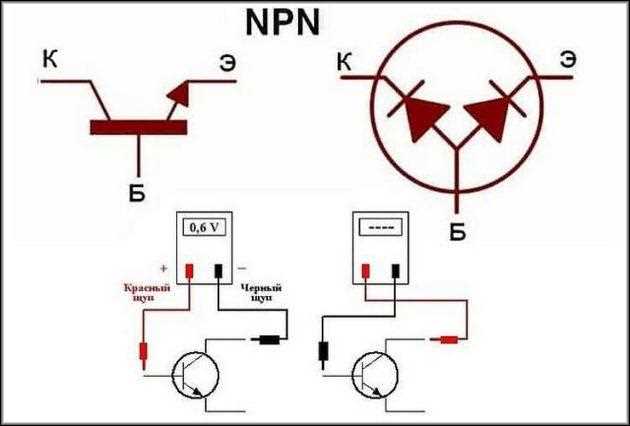

Для проверки перехода база-эмиттер транзистора П214А используется режим проверки диодов на мультиметре. Включите мультиметр в режим прозвонки или измерения прямого напряжения падения на диоде (обычно обозначается символом диода).
Подключите красный щуп к базе, а чёрный щуп к эмиттеру. На исправном переходе мультиметр должен показать падение напряжения в диапазоне примерно 0,55–0,7 В. Если показания значительно отличаются или отсутствует, переход повреждён.
После измерения в прямом направлении поменяйте щупы местами: красный – на эмиттер, чёрный – на базу. В этом режиме мультиметр не должен показывать проводимость (индикация «обрыв» или высокий уровень сопротивления), что подтверждает отсутствие обратного пробоя.
Если мультиметр показывает проводимость в обе стороны, переход между базой и эмиттером неисправен и транзистор подлежит замене.
Для повышения точности измерений отключите транзистор от схемы, чтобы исключить влияние внешних элементов. Необходимо также проверить целостность щупов и батареи мультиметра перед тестированием.
Проверка перехода база-коллектор мультиметром
Для проверки перехода база-коллектор транзистора П214А используйте мультиметр в режиме проверки диодов. Подключите красный щуп мультиметра к базе, а чёрный – к коллектору.
При исправном переходе мультиметр должен показать падение напряжения в диапазоне от 0,5 до 0,7 В. Если значение значительно отличается или отображается «1» (обрыв), переход считается неисправным.
Далее поменяйте щупы местами: чёрный к базе, красный к коллектору. В исправном транзисторе показания должны быть «1» или аналогичным сигналом об отсутствии проводимости в этом направлении.
Если в обоих направлениях переход показывает проводимость или обрыв, транзистор неисправен. Такая проверка позволяет выявить пробой или обрыв перехода база-коллектор.
Перед измерениями убедитесь, что транзистор снят с цепи или изолирован от других компонентов, чтобы избежать ложных результатов.
- Переключите мультиметр в режим прозвонки. Если такого режима нет, выберите измерение сопротивления (Ом).
- Подключите один щуп мультиметра к базе транзистора.
- Пошагово проверяйте замыкания между базой и эмиттером, базой и коллектором, а также между эмиттером и коллектором.
- Обратите внимание на показания мультиметра:
- Для исправного транзистора сопротивление между эмиттером и коллектором должно быть очень высоким в обоих направлениях.
- База в прямом направлении должна показывать падение напряжения около 0,6–0,7 В (в режиме прозвонки), в обратном – высокий импеданс.
- Если обнаружено низкое сопротивление или прозвонка между эмиттером и коллектором, транзистор считается неисправным.
При выявлении замыканий замена транзистора обязательна, поскольку это приводит к неправильной работе схемы или выходу из строя других компонентов.
Если при измерении перехода база-эмиттер мультиметр в режиме проверки диодов показывает значение порядка 0,6–0,7 В, это соответствует нормальному прямому падению напряжения кремниевого транзистора П214А. Значение значительно ниже или отсутствие показаний указывает на повреждение перехода или короткое замыкание.
Переход база-коллектор в прямом направлении должен демонстрировать аналогичные характеристики, близкие к 0,6–0,7 В. Если мультиметр фиксирует сопротивление близкое к нулю в обеих полярностях, вероятно, произошло внутреннее замыкание между коллектором и базой.
Проверка на отсутствие замыканий между коллектором и эмиттером должна показывать высокий уровень сопротивления – мультиметр обычно не подает сигнал в режиме диода или показывает очень высокое сопротивление. Любые низкие значения указывают на пробой или внутреннее короткое замыкание.
Если значения сопротивлений или падений напряжения заметно отклоняются от описанных, стоит считать транзистор неисправным. Пример: открытый переход, при котором мультиметр не фиксирует прямое падение напряжения, говорит о разрыве внутри кристалла.
При диагностике обратите внимание на асимметрию показаний между переходами. Значительные отличия сигнализируют о частичных повреждениях, способных влиять на работу схемы. В таких случаях замена компонента предпочтительнее ремонта.
Вопрос-ответ:
Как правильно определить выводы транзистора П214А для проверки мультиметром?
Выводы транзистора П214А — база, коллектор и эмиттер — можно определить по маркировке корпуса и с помощью схемы подключения. Обычно корпус имеет обозначения или рисунок, указывающий расположение выводов. Если маркировки нет, мультиметром в режиме прозвонки или проверки диодов измеряют переходы между выводами. Переход база-эмиттер и база-коллектор ведут себя как диоды в прямом направлении, а замыкания между коллектором и эмиттером отсутствуют. Это позволяет определить, какой вывод является базой, а какие — коллектором и эмиттером.
Какие режимы мультиметра подходят для проверки транзистора П214А?
Для проверки транзистора П214А чаще всего используют режим измерения сопротивления и режим проверки диодов. В режиме прозвонки мультиметр показывает падение напряжения на переходах базы с эмиттером и коллектором, что помогает выявить исправность переходов. Также полезно измерять сопротивление между выводами в обоих направлениях. Эти измерения показывают, нет ли коротких замыканий или обрывов внутри транзистора.
Какие признаки указывают на неисправность транзистора П214А при проверке мультиметром?
Основные признаки неисправности — это отсутствие или неправильные значения падения напряжения на переходах база-эмиттер и база-коллектор, короткое замыкание между выводами, особенно между коллектором и эмиттером, и разрыв цепи. Если мультиметр показывает нулевое сопротивление или полный обрыв в одном из переходов, значит транзистор поврежден и требует замены. Также если показания отличаются значительно от эталонных значений, это повод проверить устройство дополнительно.
Можно ли проверить транзистор П214А мультиметром без его выпаивания из схемы?
Проверка транзистора в собранной схеме возможна, но затруднена из-за влияния других компонентов, которые могут создавать параллельные пути тока и искажать показания. Поэтому для более точной диагностики рекомендуется выпаять транзистор или хотя бы изолировать его выводы. Если нет возможности выпаять, стоит обратить внимание на резкие отклонения показаний от нормы и сравнивать результаты с рабочими транзисторами или технической документацией.
Как оценить результаты измерений мультиметра при проверке П214А и сделать вывод о состоянии транзистора?
При измерениях переходов база-эмиттер и база-коллектор мультиметр должен показывать значение падения напряжения около 0,6–0,7 В в прямом направлении и отсутствие проводимости в обратном. Если переходы не пропускают ток в прямом направлении или имеют проводимость в обратном, транзистор поврежден. Также нужно проверить отсутствие замыкания между коллектором и эмиттером в любом направлении. На основании этих данных делают вывод о работоспособности: исправный транзистор даст ожидаемые показания, неисправный — нет.
Как правильно определить выводы транзистора П214А перед проверкой мультиметром?
Перед измерениями важно точно определить выводы транзистора П214А — базу, коллектор и эмиттер. Обычно маркировка на корпусе позволяет это сделать: при взгляде на плоскую сторону с надписью выводы идут слева направо — эмиттер, база, коллектор. Чтобы убедиться, можно использовать справочные данные из технической документации. Неправильное подключение выводов к мультиметру приведёт к некорректным показаниям и ошибочным выводам о состоянии транзистора.
