Как сделать индикатор конца заряда

Контроль заряда аккумуляторов и батарей критичен для поддержания их работоспособности и увеличения срока службы. Простой и точный индикатор окончания заряда позволяет избежать глубокого разряда, что снижает риск повреждения и потери ёмкости. В домашних условиях можно собрать такой индикатор с минимальными затратами и без сложного оборудования.

Для создания индикатора чаще всего используют измерение напряжения или тока, что требует базовых знаний электроники и умения работать с мультиметром, паяльником и элементами схем. Рекомендуется использовать стабильные компоненты – например, опорные диоды и компараторы напряжения, обеспечивающие чёткое срабатывание при достижении заданного уровня заряда.

В статье рассмотрены практические схемы и алгоритмы настройки, которые подходят для различных типов аккумуляторов – свинцово-кислотных, литий-ионных и никель-металлгидридных. Каждый этап сопровождается конкретными рекомендациями по подбору деталей и проверке работы устройства, что позволит собрать надёжный индикатор даже новичкам в электронике.

Выбор подходящих компонентов для индикатора окончания заряда

В качестве сенсора заряда эффективны шунтирующие резисторы с точностью не ниже 1%, позволяющие измерять ток заряда и разряда с минимальными потерями. Для контроля напряжения батареи лучше использовать прецизионные делители напряжения на стабильных резисторах, чтобы избежать искажений сигнала и обеспечить стабильные данные для микроконтроллера.

Индикатор состояния удобно реализовать с помощью светодиодов с низким током потребления – 1-2 мА. Для более детального отображения уровня заряда можно использовать многосегментные LED-модули или OLED-дисплеи с разрешением не ниже 128×64 пикселей, которые поддерживают работу при напряжении 3,3 В и имеют встроенный контроллер.

Обязательным элементом является резистор ограничения тока для каждого светодиода, рассчитанный по формуле R = (Uпит — U_LED) / I_LED, где Uпит – напряжение питания, U_LED – прямое падение напряжения на светодиоде, I_LED – требуемый ток. Обычно для индикаторов с питанием 3,3–5 В используются резисторы в диапазоне 220–470 Ом.

Для повышения надежности рекомендуется включить конденсаторы фильтрации емкостью 0,1–1 мкФ на входе питания микроконтроллера и сенсорных цепей, что снизит влияние шумов и обеспечит стабильность измерений.

Для коммутации нагрузки и управления внешними индикаторами подойдут логические транзисторы MOSFET с низким сопротивлением канала и пороговым напряжением не выше 2 В, что обеспечит эффективное переключение при низких напряжениях и минимальные потери.

Итоговый выбор компонентов должен основываться на параметрах батареи: напряжении, максимальном токе заряда и требуемой точности индикации. При напряжении 3,7 В (литий-ионные аккумуляторы) рекомендуется использовать компоненты с рабочим диапазоном 2,5–5 В и минимальным энергопотреблением для продления срока службы индикатора.

Схемы подключения светодиодов и датчиков напряжения

Для контроля окончания заряда часто используются светодиоды, подключённые через резисторы к выходу датчика напряжения. Классическая схема включает последовательное соединение стабилизатора напряжения с делителем напряжения, подающим на аналоговый вход контроллера или компаратора.

Резисторы в делителе подбираются так, чтобы при установленном пороге напряжения на датчике возникал логический уровень, управляющий светодиодом. Например, для 12 В батареи с порогом окончания заряда 14.4 В резисторы 10 кОм и 22 кОм обеспечивают точное срабатывание.

Светодиод подключается через ограничивающий резистор, рассчитанный по формуле R = (Uпит — Uсв) / I, где Uпит – напряжение питания схемы, Uсв – падение напряжения на светодиоде (обычно 2–3 В), I – ток светодиода (обычно 10–20 мА). Резистор обычно берётся в диапазоне 470–1 кОм для стандартных индикаторов.

Для датчиков напряжения с аналоговым выходом используют операционные усилители или компараторы напряжения, обеспечивающие переключение на заданном уровне. Их выход напрямую управляет светодиодом через резистор или транзисторный ключ для большей нагрузки.

Если требуется индикация нескольких уровней заряда, применяют несколько светодиодов с индивидуальными порогами и соответствующими делителями напряжения. Такой подход улучшает информативность индикатора.

В схемах с микроконтроллерами датчик напряжения подключается к аналоговому входу через делитель, а управление светодиодами осуществляется программно, что позволяет настроить гибкие пороги и мигания при разных состояниях заряда.

Важным моментом является правильное заземление и стабильное питание схемы, чтобы избежать ложных срабатываний. Для снижения помех можно использовать конденсаторы фильтрации на входах датчиков и стабилизаторы напряжения с низким уровнем шума.

Настройка пороговых значений для срабатывания индикатора

Для точного срабатывания индикатора окончания заряда важно правильно определить пороговые значения напряжения или тока. Обычно порог устанавливается на основе технических характеристик аккумулятора и типа зарядного устройства.

Основные рекомендации по настройке порогов:

• Для литий-ионных аккумуляторов верхний порог напряжения заряда – 4,2 В на элемент. При достижении этого уровня индикатор должен активироваться.
• Для никель-металлгидридных (NiMH) аккумуляторов ориентируйтесь на напряжение около 1,4 В на элемент, срабатывание при достижении максимума заряда.
• При использовании датчиков тока порог выставляется исходя из номинального значения зарядного тока, обычно около 0,1–0,05 C (где C – емкость аккумулятора в ампер-часах).
• Если применяются операционные усилители или компараторы, настройте опорное напряжение с помощью точных резисторных делителей, учитывая допуски компонентов.

Порядок настройки:

1. Измерьте напряжение полностью заряженного аккумулятора мультиметром для контрольной точки.
2. Подберите резисторный делитель или подстройте потенциометр, чтобы на входе индикатора при достижении этого напряжения появилось срабатывающее значение.
3. Проверьте реакцию индикатора при разных уровнях заряда, чтобы исключить ложные срабатывания.
4. Для повышенной точности применяйте стабилизаторы напряжения или стабилитроны для защиты от скачков питания.

Использование цифровых датчиков напряжения и микроконтроллеров позволяет программно задавать пороговые значения с точностью до нескольких милливольт и гибко изменять параметры без аппаратных вмешательств.

При работе с различными типами аккумуляторов рекомендуется учитывать температурные коэффициенты, так как пороговые значения могут смещаться при изменении температуры окружающей среды.

Монтаж и пайка элементов на макетной плате

Для пайки используйте паяльник с мощностью 20–30 Вт с тонким жалом, что обеспечит точечный нагрев и минимизирует риск перегрева элементов. Припой рекомендуется применять с содержанием флюса в середине (канифоль), диаметр около 0,5 мм.

После завершения пайки удалите остатки флюса излишним спиртом или изопропанолом, используя кисточку или ватный тампон. Это предотвратит возможное окисление и улучшит долговечность соединений.

Проверяйте непрерывность цепей мультиметром и отсутствие коротких замыканий. В случае исправления ошибок нагревайте пайку феном или паяльником с отсосом припоя для безопасного удаления компонентов.

Проверка работы индикатора с различными источниками питания

Для точной оценки работоспособности индикатора окончания заряда необходимо тестировать устройство на нескольких типах источников питания с разным напряжением и внутренним сопротивлением. Это позволяет выявить устойчивость схемы к реальным условиям эксплуатации.

Рекомендуется использовать следующие источники питания:

При тестировании литиевого аккумулятора необходимо учитывать его зарядное состояние и измерять напряжение в разных точках заряда (например, 3.0 В, 3.6 В, 4.2 В). Это позволит оценить чувствительность индикатора и исключить ложные срабатывания.

Использование блока питания с регулируемым выходным напряжением дает возможность плавно изменять подаваемое напряжение и проверить точность срабатывания. Обязательно фиксируйте значения напряжения при включении и отключении индикатора для корректировки порогов.

Тестирование через USB-порт поможет проверить работу индикатора в условиях нестабильного питания с возможными помехами и кратковременными перепадами напряжения, характерными для бытовых устройств.

После проверки всех источников убедитесь, что индикатор не проявляет дребезг контактов или ложных срабатываний, а также быстро и однозначно реагирует на достижение конечного уровня заряда.

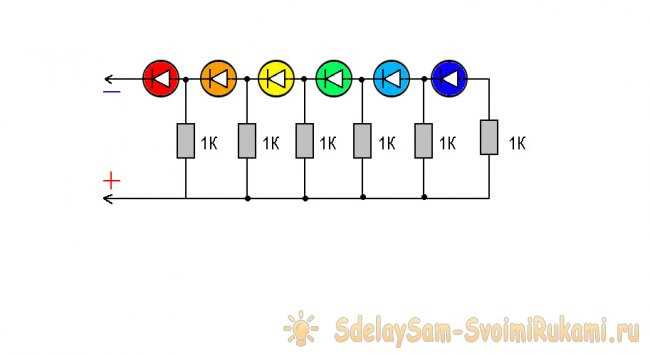

Корректировка чувствительности и точности индикатора

Для повышения точности индикатора окончания заряда необходимо оптимизировать порог срабатывания и минимизировать влияние помех. Основным элементом настройки служит потенциометр или регулируемый делитель напряжения, обеспечивающий точное выставление порога срабатывания.

Рекомендуется выполнить следующие шаги:

1. Подключить индикатор к контролируемому источнику питания с регулируемым напряжением.
2. Плавно менять напряжение питания от минимального значения до полного заряда аккумулятора.
3. Отслеживать момент включения и выключения индикатора, фиксируя напряжение срабатывания.
4. Настроить потенциометр до достижения требуемого значения порога с точностью ±0,05 В.

Для уменьшения влияния помех и нестабильности сигнала можно использовать конденсаторы фильтрации с ёмкостью от 0,1 мкФ до 1 мкФ, подключённые параллельно входу схемы. Также важно обеспечить стабильное питание схемы и минимизировать длину соединительных проводов.

При использовании операционных усилителей или компараторов стоит обратить внимание на смещение входного напряжения (offset), которое может вносить погрешности. В таких случаях целесообразно применять схемы с автоматической подстройкой нуля или калибровкой с помощью подстроечных резисторов.

Дополнительная точность достигается применением стабилизированного опорного напряжения с точностью не хуже 1%. Например, использовать стабилитрон с заданным напряжением или специализированные интегральные стабилизаторы опорного напряжения.

• Проверяйте показания индикатора на разных образцах аккумуляторов, чтобы исключить влияние производственных допусков.
• Используйте мультиметр с функцией записи для документирования результатов настройки.
• В случае использования микроконтроллера реализуйте программную фильтрацию для сглаживания скачков напряжения.

Поддержание точности индикатора требует регулярной калибровки, особенно при смене источников питания или условий эксплуатации. Рекомендуется проводить проверку не реже одного раза в три месяца.

Защита и корпусировка готового устройства

Внутренние поверхности корпуса должны быть изолированы от контактов платы с помощью диэлектрических прокладок или термостойкой ленты. Это исключит короткие замыкания при вибрациях или ударах. Для отвода тепла от активных элементов (например, транзисторов или стабилизаторов) стоит предусмотреть вентиляционные отверстия или установить теплоотводы.

Порты и разъемы устройства необходимо дополнительно уплотнить с помощью резиновых втулок или герметиков, особенно если индикатор планируется использовать во влажной среде. Влагозащита должна соответствовать минимум уровню IP54, что обеспечит защиту от брызг и пыли.

Для фиксации платы внутри корпуса используйте специальные стойки или пластиковые клипсы, которые не допускают смещения при транспортировке. Все соединения должны быть выполнены через надежные клеммники или пайку с последующей изоляцией термоусадочной трубкой.

Правильная корпусировка и защита обеспечат стабильную работу индикатора и продлят срок его службы даже в неблагоприятных условиях эксплуатации.

Вопрос-ответ:

Как выбрать оптимальное напряжение срабатывания для индикатора окончания заряда?

Определение порогового напряжения зависит от типа аккумулятора и его технических характеристик. Например, для литий-ионных батарей обычно выбирают значение около 4,2 В на ячейку, так как это максимальный безопасный заряд. Для свинцово-кислотных аккумуляторов порог может составлять 14,4 В для 12-вольтовой батареи. Рекомендуется изучить документацию на аккумулятор и учесть рекомендации производителя, чтобы избежать перезаряда и продлить срок службы батареи.

Какие компоненты понадобятся для сборки простого индикатора окончания заряда своими руками?

Минимальный набор включает светодиод, резистор для ограничения тока, стабилитрон или компаратор напряжения, транзистор и источник питания (аккумулятор). В более сложных схемах могут использоваться микроконтроллеры для точного контроля напряжения и дополнительной логики. Для простоты лучше применять готовые интегральные схемы, например, компараторы типа LM339, чтобы обеспечить стабильность работы устройства.

Как обеспечить надежную защиту и долговечность индикатора в условиях эксплуатации?

Для защиты схемы необходимо использовать корпус, который предотвращает попадание пыли и влаги. Желательно применять герметичные пластиковые или металлические корпуса с уплотнителями. Также важно предусмотреть тепловую защиту, избегать перегрева компонентов при работе. Монтаж следует выполнять с использованием пайки и фиксации проводов, чтобы избежать механических повреждений. Наконец, стоит предусмотреть защиту от переполюсовки и короткого замыкания с помощью предохранителей или защитных диодов.

Как корректно настроить чувствительность индикатора, чтобы избежать ложных срабатываний?

Настройка чувствительности производится подбором порогового напряжения и параметров элементов схемы, таких как сопротивления и опорные напряжения. Для точной настройки рекомендуется использовать потенциометр, который позволяет плавно изменять порог. Также полезно тестировать устройство на нескольких экземплярах аккумуляторов с разным состоянием заряда, чтобы убедиться, что индикатор срабатывает только при достижении нужного уровня, а не из-за флуктуаций напряжения или помех. Если схема использует компаратор, можно добавить гистерезис для предотвращения частых переключений вблизи порогового значения.
