Как сделать из саб дд

Переделка сабвуфера в DD (Digital Designs) требует понимания конструкции динамика, точного расчета параметров и подбора совместимых компонентов. Основной целью является улучшение звукового давления и точности воспроизведения баса путем замены ключевых элементов на более мощные и надежные.

Чаще всего доработка включает установку более жёсткой подвески, смену диффузора на карбоновый или стекловолоконный, замену катушки на высокотемпературную с увеличенной намоткой и использование усиленной корзины. Применение фирменных комплектующих DD, например, подвесов с двойной прошивкой или катушек на алюминиевом каркасе, повышает шансы на стабильную работу сабвуфера при высоких нагрузках.

Перед началом модификации важно снять параметры Thiele-Small с текущего динамика: резонансную частоту, добротность, эквивалентный объём. Это позволит корректно рассчитать объем корпуса после переделки и обеспечить согласование с усилителем. Пренебрежение измерениями часто приводит к провалам в АЧХ или перегреву звуковой катушки.

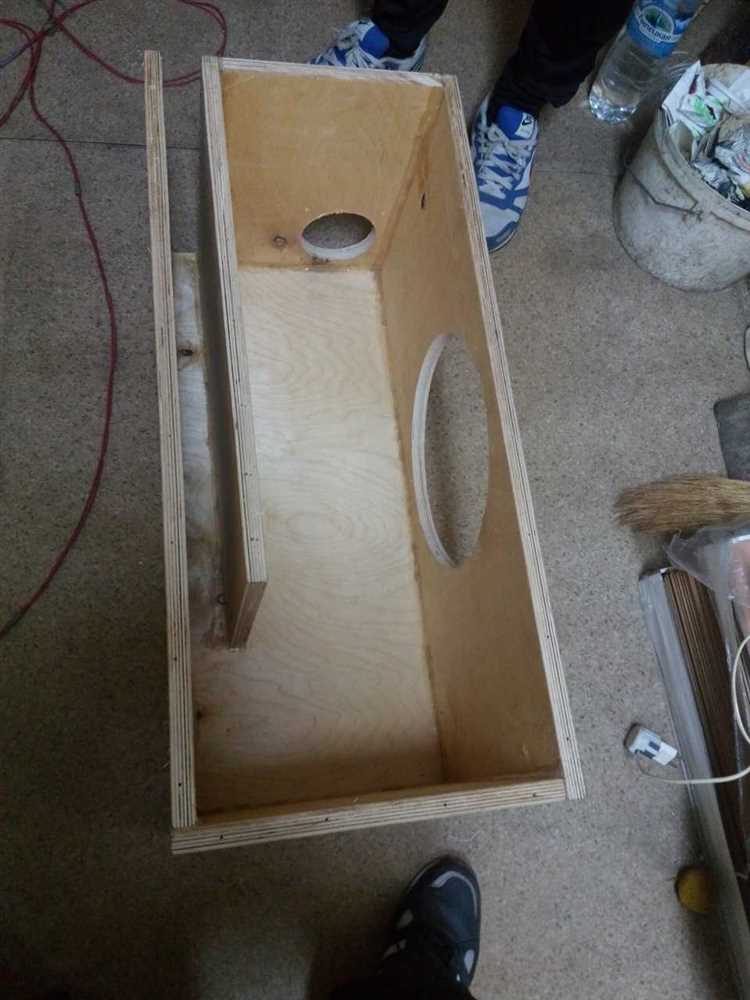

Также требуется учитывать тип системы: ЗЯ, фазоинвертор или четвёртый порядок. Для каждого типа коробки параметры преобразованного саба DD должны соответствовать расчётным данным. Избыточная жёсткость подвеса или слишком лёгкий диффузор без согласования с корпусом могут снизить эффективность системы.

Выбор подходящей корзины и магнитной системы для DD

Для переделки сабвуфера в формат DD необходимо подобрать корзину, способную выдерживать механическую нагрузку от жесткой подвески и тяжелой магнитной системы. Оптимальный вариант – литая алюминиевая корзина 12” или 15” с широкими опорами и усиленной геометрией ребер. Корзины от моделей Digital Designs серии 2500 или 3500 хорошо подходят в качестве донора, при условии сохранения соосности направляющих и совпадения размеров под центрирующую шайбу.

Магнитную систему подбирают с учетом требуемой чувствительности и хода звуковой катушки. Для DD-подобной конструкции актуальны ферритовые магниты суммарной массой не менее 2,5–3 кг с двойным или тройным сэндвичем. При этом высота магнитопровода должна обеспечивать равномерное поле на протяжении всего полезного хода катушки – не менее ±18 мм. Уровень индукции в зазоре желательно доводить до 1,2–1,4 Тл, для чего требуется широкое стальное кольцо с точно обработанным зазором.

Рекомендуется использовать моторы от оригинальных DD 9515, 3512, а также от SPL-сабов таких брендов, как PSI, DC Audio или Sundown, если они имеют совместимую посадку. Для увеличения отдачи допустимо дооснастить магнитную систему короткозамкнутым кольцом или алюминиевым демпфирующим экраном, снижающим искажения на высоком уровне мощности.

Как рассчитать параметры подвижки под формат Digital Designs

Масса подвижки (Mms) должна находиться в пределах 200–300 г для типичного 12″ сабвуфера. При этом увеличенная масса допустима, если применяется мощная магнитная система с высоким BL. DD-сабвуферы, как правило, имеют усиленную центровку и двойной или тройной подвес, что требует соответствующей компенсации по массе и усилию возврата.

Жесткость подвеса (Cms) должна быть ниже средней, но не чрезмерно, чтобы сохранить контроль на больших амплитудах. Целевое значение Cms – 0.05–0.08 мм/N для сабвуфера в корпусе малого объема. Повышенная жесткость характерна для DD и помогает контролировать ход катушки, особенно при работе на запредельных уровнях.

Эквивалентный объем (Vas) подвижки обычно варьируется в пределах 15–30 литров. При подборе материалов для диффузора и подвеса следует ориентироваться на плотный и легкий композит – например, спаянный углетканевый колпак и бумажный диффузор с пропиткой. Такая комбинация даёт нужный объём с жёсткой характеристикой отдачи.

Добротность Qts должна быть в диапазоне 0.3–0.45. Значение ниже 0.3 приведет к «сухому» звуку, а выше 0.5 – к неуправляемому ходу. Правильный выбор зависит от предполагаемого типа корпуса: для ЗЯ ближе к 0.4, для ФИ – ближе к 0.35.

Для оценки итоговых параметров рекомендуется использовать WinISD Pro или BassBox Pro. Эти программы позволяют ввести измеренные параметры (Re, Bl, Sd, Cms, Mms) и проверить поведение головки в различных корпусах. После моделирования стоит внести поправки в массу катушки или материал подвеса для точной подгонки под поведение типичного сабвуфера DD.

Финальная подвижка должна обеспечивать ход не менее ±20 мм, линейную характеристику в диапазоне 30–60 Гц и способность выдерживать мощность от 1000 Вт RMS и выше. Для этого особое внимание нужно уделить термостойкости катушки (намотка проводом типа CCAW на каркасе из стеклоткани или каптона) и выбору центрирующей шайбы с высоким механическим демпфированием.

Подбор катушки с учетом сопротивления и мощности DD

При переделке сабвуфера под формат DD важно правильно выбрать катушку с учетом номинального сопротивления и мощности усилителя. Катушки, используемые в сабвуферах Digital Designs, рассчитаны на интенсивную эксплуатацию и высокие токовые нагрузки, поэтому подбирать компоненты следует с учетом конкретных параметров системы.

Для повседневной установки на базе усилителя мощностью 1000–1500 Вт RMS оптимально использовать катушку с импедансом 1 или 2 Ом. Это позволяет максимально загрузить усилитель без риска выхода из строя. Если используется усилитель класса AB, предпочтительнее катушка на 2 Ом, чтобы избежать перегрева. Для усилителей класса D допускается установка 1-омной катушки с хорошим охлаждением.

Сопротивление катушки должно соответствовать стабильной нагрузке усилителя. Например, усилитель, стабильно работающий на 1 Ом, не должен подключаться к катушке с сопротивлением 0,5 Ом – это приведет к перегрузке. В случае, если используется двухобмоточная катушка (DVC), необходимо правильно рассчитывать итоговое сопротивление: две 1-омные обмотки при параллельном подключении дадут 0,5 Ом, а при последовательном – 2 Ом.

По мощности рекомендуется брать катушку с запасом 20–30% от номинала усилителя. Так, для усилителя на 1500 Вт RMS подойдёт катушка, рассчитанная на 1800–2000 Вт RMS. Это снизит риск перегрева и деградации витков. Катушки DD часто изготавливаются из термостойкого алюминиевого или медного провода, намотанного на каркасе из стеклоткани или каптона. Выбор зависит от требований к температурной стойкости: каптон выдерживает до 250–300 °C, что критично при длительной работе на высокой громкости.

Особое внимание стоит уделить диаметру катушки. DD использует форматы 2,5″, 3″, 3,5″ и 4″. Для катушки 2,5″ допустимая мощность редко превышает 1000–1200 Вт RMS, тогда как 3,5″ или 4″ могут выдерживать 3000–4000 Вт RMS. Подбор диаметра должен учитывать не только усилитель, но и эффективность охлаждения корзины и магнитной системы.

Установка подвеса и центрирующей шайбы, соответствующих DD

При установке подвеса и шайбы критично соблюдать соответствие механических параметров подвижки требованиям формата DD. В первую очередь необходимо учитывать жёсткость и геометрию элементов, так как они напрямую влияют на допустимый ход, контроль диффузора и механическую добротность.

Для формата DD рекомендуется использовать шайбы с увеличенной жёсткостью и многослойной структурой. Оптимальные варианты – двойные шайбы диаметром от 6″ до 8″ с направлением волны внутрь. Они обеспечивают устойчивость к высокой амплитуде перемещений и не допускают смещения звуковой катушки при экстремальных нагрузках.

• Перед установкой шайбы проверьте её на симметрию и равномерность волны по окружности.
• Для фиксации используйте термостойкий клей, например, CA-группы с отвердителем, наносимый равномерным кольцом без излишков.
• Шайба должна быть выровнена строго по центру керна, без перекосов, с последующей фиксацией до полного схватывания клея.

Подвес для DD-сборки должен быть не только жёстким, но и адаптированным к большому ходу. Наиболее подходящие – композитные S-образные подвесы с глубоким профилем и наружным диаметром, соответствующим фланцу корзины. Для типичного 12-дюймового сабвуфера используется подвес с посадочным Ø300 мм и внутренним отверстием под диффузор Ø260 мм.

1. Очистите посадочную поверхность корзины от старого клея и пыли.
2. Совместите подвес с диффузором и временно зафиксируйте термостойкой лентой по периметру.
3. Проверьте осевое положение диффузора в зазоре и только после этого фиксируйте подвес клеем.
4. Следите, чтобы при установке подвес не сдвинул диффузор, нарушив центрировку.

После установки подвеса и шайбы рекомендуется дать системе не менее 12 часов на полную полимеризацию клея при температуре не ниже +20°C. Любые попытки преждевременного включения могут привести к смещению подвижки или перекосу катушки.

Сборка и центрирование мотора с подвижной частью

Перед началом сборки необходимо убедиться в чистоте контактных поверхностей между корзиной, мотором и направляющими элементами. Остатки клея, металлическая пыль или заусенцы могут привести к перекосу оси или неравномерному зазору.

Мотор устанавливается на корзину строго по центру с использованием юстировочной оправки. Диаметр направляющей оправки должен соответствовать внутреннему диаметру керна и внешнему диаметру шайбы. Допуск не должен превышать 0.05 мм. Это исключает перекос при склейке и обеспечивает стабильный зазор между керном и звуковой катушкой.

Если используется магнитная система от DD, стоит учитывать наличие проставочных колец между магнитами. Они задают нужную высоту магнитного зазора. При их замене важно сохранить точную толщину – иначе центрирование катушки будет нарушено, особенно при использовании высоких обмоток с увеличенным ходом.

Подвижная часть (звуковая катушка с диффузором и шайбой) предварительно устанавливается на мотор через центровочное кольцо или бумажные прокладки. Зазор между керном и катушкой должен быть одинаковым по всей окружности. Проверяется с помощью щупов – отклонение по окружности не более ±0.1 мм.

После выравнивания подвижки относительно керна фиксируют шайбу к корзине, следя за тем, чтобы не нарушить заданную соосность. Затем проклеивается диффузор с подвесом. Завершающий этап – удаление центровочного кольца и проверка свободного хода без задеваний при малой амплитуде. При корректной сборке люфт отсутствует, а катушка не цепляет керн на всём допустимом ходе.

После пайки места соединений покрывают тонким слоем герметика на силиконовой основе или эпоксидной смолой с низкой вязкостью. Это защищает от влаги, пыли и вибраций, продлевая срок службы и сохраняя электрические параметры. Герметик наносится аккуратно, чтобы не попасть на подвижные части и не утяжелить подвижку.

Корпус и внутренние компоненты сабвуфера дополнительно уплотняют с помощью специализированных уплотнительных лент или клеев на основе полиуретана. При выборе герметизирующих материалов учитывают их термостойкость и эластичность, чтобы избежать растрескивания при нагреве и вибрациях.

Обязательна проверка качества пайки и герметизации после сборки с помощью визуального осмотра и тестирования на сопротивление и целостность изоляции. Корректно выполненная пайка и герметизация обеспечивают стабильную работу сабвуфера в формате DD без потери мощности и искажений.

Проверка параметров и тестирование на сигнале

Перед окончательной сборкой необходимо измерить основные параметры катушки: сопротивление (R), индуктивность (L), и проверить целостность обмотки. Для измерения сопротивления используется мультиметр в режиме омметра, нормальное значение для DD – в пределах 0.4–0.6 Ом на катушку. Значения значительно выше указывают на обрыв или плохой контакт, ниже – короткое замыкание.

Индуктивность проверяют LCR-метром при частоте 1 кГц. Для стандартной катушки DD показатель должен находиться в диапазоне 0.3–0.5 мГн. Отклонения влияют на частотные характеристики и контроль движка.

После проверки электрических параметров переходят к тестированию на сигнале. Для этого подключают катушку к генератору низкочастотных сигналов или специализированному тестеру динамиков. Используется синусоидальный сигнал частотой 40–60 Гц и амплитудой не более 2 В, чтобы избежать повреждений.

В процессе тестирования проверяют равномерность перемещения подвижной части и отсутствие заеданий. Следует внимательно слушать наличие шумов, хрипов, скрипов, которые свидетельствуют о механических дефектах или неправильном центрировании.

Далее измеряют импеданс динамика на тестовом сигнале с помощью частотомера или осциллографа. График импеданса должен иметь четкий резонансный пик в районе 30–50 Гц. Смещение или раздутие пика свидетельствуют о дефектах подвеса или катушки.

Для оценки качества переделки рекомендована проверка на реальном аудиосигнале с низкой частотой и постепенным увеличением мощности. Важно следить за температурой катушки и отсутствие искажений при максимальной нагрузке.

Регулярное измерение параметров и контроль тестовым сигналом позволяют выявить ошибки на ранних этапах и гарантируют работоспособность сабвуфера в формате DD после переделки.

Вопрос-ответ:

Какие основные этапы переделки обычного сабвуфера в Digital Designs?

Переделка сабвуфера в Digital Designs включает несколько ключевых шагов: выбор подходящей катушки с нужным сопротивлением и мощностью, замена подвеса и центрирующей шайбы на компоненты, соответствующие DD, правильная сборка и центрирование мотора с подвижной частью, а также пайка выводов с обязательной герметизацией для защиты от внешних воздействий. Важно тщательно проверять параметры после каждого этапа, чтобы избежать ошибок и обеспечить надёжную работу устройства.

Как подобрать катушку для переделки сабвуфера под формат DD по сопротивлению и мощности?

Для замены катушки необходимо ориентироваться на сопротивление, которое должно соответствовать характеристикам усилителя и требуемой нагрузке. Обычно для DD используются катушки с сопротивлением 2 или 4 Ом. Мощность катушки выбирается с запасом, чтобы избежать перегрева: лучше брать с параметрами выше расчетных нагрузок. Также важно учитывать диаметр и форму катушки, чтобы она подходила к магнитной системе и обеспечивала хорошее охлаждение.

Какие ошибки чаще всего встречаются при центрировании подвижной части мотора в процессе переделки?

Частые ошибки связаны с неправильным выравниванием катушки относительно магнитного зазора, что приводит к трению и снижению эффективности работы. Недостаточная точность при установке центрирующей шайбы и подвеса может вызвать смещение подвижной части, ухудшая амплитуду колебаний и увеличивая износ. Также бывают случаи, когда компоненты плохо закреплены или используются неподходящие материалы, что влияет на стабильность конструкции и звук.

Как проверить параметры сабвуфера после переделки на сигнале, чтобы убедиться в правильности сборки?

Для проверки используют генератор тестового сигнала и измерительные приборы. Подключают сабвуфер к усилителю, подают низкочастотный сигнал с небольшой амплитудой и наблюдают за поведением диффузора и током катушки. Важно измерить сопротивление, проверить отсутствие искажений и шумов, а также удостовериться, что подвижная часть свободно движется без заеданий. Также рекомендуется проверить параметры электродинамики, такие как индуктивность катушки и подвижную массу.

Какие материалы лучше использовать для герметизации и защиты компонентов сабвуфера после переделки?

Для герметизации обычно применяют специальные силиконовые или эпоксидные компаунды, которые сохраняют эластичность и обеспечивают влагонепроницаемость. Паяные соединения стоит покрыть флюсом и дополнительно залить защитным составом, чтобы избежать коррозии и ослабления контактов. Для защиты подвеса и центра лучше использовать устойчивые к температурным перепадам материалы, не влияющие на подвижность элементов и звук.

Какие ключевые этапы нужны для переделки обычного сабвуфера в сабвуфер формата DD?

Переделка сабвуфера в формат DD включает несколько важных этапов. Сначала необходимо разобрать исходный динамик, чтобы получить доступ к его магнитной системе и подвижной части. Затем проводится замена катушки на соответствующую по сопротивлению и мощности, чтобы достичь характеристик DD. Следующий шаг — установка подвеса и центрирующей шайбы с параметрами, подходящими для DD, что обеспечивает правильное движение подвижной части. Также важно проверить и при необходимости заменить магнитную систему, чтобы обеспечить требуемую индукцию и силовое поле. После сборки проводится тестирование, проверяется ход диффузора и герметичность, при необходимости — регулировка центрирования и пайка выводов. Каждый этап должен выполняться с точным соблюдением размеров и параметров, чтобы получить нужные акустические свойства.

Какие параметры катушки и магнитной системы следует учитывать при переделке сабвуфера в DD, и как они влияют на итоговое звучание?

При замене катушки важно ориентироваться на сопротивление и мощность, соответствующие требованиям DD. Например, сопротивление должно обеспечивать совместимость с усилителем и не вызывать перегрузок. Мощность катушки влияет на максимальный уровень сигнала, который динамик сможет выдержать без повреждений. Магнитная система должна иметь достаточную массу и магнитное поле, чтобы обеспечить высокую чувствительность и точность отклика. От качества магнитной системы зависят уровень линейности и минимизация искажений при высоких нагрузках. Неправильно подобранные параметры могут привести к потере глубины баса, ухудшению динамики или быстрому износу компонентов. Поэтому расчет и подбор этих элементов — важная часть переделки, напрямую влияющая на звучание и надежность сабвуфера.
