Задержка включения реле применяется в ситуациях, когда необходимо обеспечить временной интервал между подачей питания и активацией нагрузки. Это может быть полезно при управлении мощными устройствами, запуске двигателей, задержке включения освещения или последовательной активации компонентов схемы. Реализация такой задержки может быть выполнена как с использованием простых пассивных компонентов, так и с применением микроконтроллеров или специализированных таймеров.
Наиболее простой метод реализуется с помощью RC-цепочки и биполярного транзистора. При подаче питания напряжение на конденсаторе возрастает экспоненциально, и при достижении порога срабатывает управляющий элемент. Такой способ требует точного подбора номиналов и чувствителен к температуре, что ограничивает его точность и повторяемость.
Для более стабильной работы применяются таймеры, например, интегральная схема NE555. Она позволяет настроить точную задержку с помощью внешних резисторов и конденсатора. В моностабильной конфигурации схема активирует реле через определённое время после подачи триггерного сигнала. Этот способ подходит для большинства бытовых и промышленных задач, где требуется предсказуемость включения.
Современные решения часто строятся на базе микроконтроллеров, таких как Arduino, STM32 или ESP32. Программная реализация задержки обеспечивает максимальную гибкость: легко задаются разные временные параметры, реализуются дополнительные функции (например, повторное включение или защита от дребезга контактов). Такой подход особенно актуален для комплексных систем автоматики и дистанционного управления.
Простейшая задержка включения с использованием RC-цепочки
Для создания задержки включения реле без использования микроконтроллеров и сложной логики можно применить RC-цепочку – последовательное соединение резистора и конденсатора. Такая схема позволяет реализовать задержку в диапазоне от нескольких миллисекунд до нескольких секунд в зависимости от номиналов элементов.
Принцип работы основывается на зарядке конденсатора через резистор после подачи питания. Пока напряжение на конденсаторе не достигнет порога срабатывания управляющего элемента (например, базы транзистора или входа компаратора), реле остается выключенным. Как только напряжение превышает этот порог, включается транзистор, замыкающий цепь обмотки реле.
Для расчета времени задержки используется формула: t ≈ R × C, где R – сопротивление в омах, C – емкость в фарадах. Например, при R = 100 кОм и C = 100 мкФ время задержки составит около одной секунды.
Рекомендуется использовать электролитические конденсаторы с низким током утечки и резисторы с допуском не хуже 5%. Для стабилизации порога срабатывания и повышения повторяемости рекомендуется применять компаратор с опорным напряжением, например, LM393, вместо простого транзистора.
При проектировании важно учитывать, что точность задержки в такой схеме невысока и может варьироваться в зависимости от температуры и разброса параметров компонентов. Для более стабильной работы целесообразно использовать стабилизированный источник питания и предусмотреть возможность регулировки резистора (например, потенциометр).
Задержка включения на таймере NE555 в моностабильном режиме
Длительность задержки рассчитывается по формуле: t = 1.1 × R × C, где R – сопротивление в Ом, C – емкость в Фарадах. Для задержки, например, в 5 секунд можно использовать R = 470 кОм и C = 10 мкФ. Конденсатор должен быть неполярным или электролитическим с запасом по напряжению не менее 25 В.
Данный метод позволяет добиться стабильной и воспроизводимой задержки без дрейфа параметров, свойственного RC-цепям. При необходимости длительных задержек более 30 секунд целесообразно использовать логарифмическое масштабирование сопротивления или заменить электролит на танталовый конденсатор для повышения точности.
Реализация задержки на базе микроконтроллера Arduino
Для создания задержки включения реле с помощью Arduino используется программная пауза в начале выполнения скетча. Такой подход обеспечивает точный и гибко настраиваемый интервал задержки без использования внешних компонентов.
Минимальная аппаратная конфигурация включает:
- Arduino Uno или совместимая плата
- Модуль реле с транзисторной обвязкой
- Источник питания 5 В
Пример скетча для реализации задержки включения реле:
const int relayPin = 8; // Подключение реле к цифровому пину 8
const unsigned long delayTime = 5000; // Задержка 5000 мс (5 секунд)
void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW); // Отключить реле при старте
delay(delayTime); // Ждать заданное время
digitalWrite(relayPin, HIGH); // Включить реле после задержки
}
void loop() {
// Основной цикл не используется
}
При необходимости изменить длительность задержки, достаточно изменить значение переменной delayTime в миллисекундах. Точность задержки ограничена внутренним таймером Arduino, который подходит для подавляющего большинства бытовых и лабораторных задач.
Реле должно быть подключено через транзисторный ключ или готовый модуль с оптронами, поскольку прямое подключение реле к пину может привести к повреждению платы из-за высокой токовой нагрузки.
Для увеличения отказоустойчивости рекомендуется:
- Добавить конденсатор на питание реле (100 мкФ или больше)
- Использовать свободный пин Arduino для управления светодиодной индикацией состояния
- Реализовать сброс задержки при пропадании питания через EEPROM или внешнюю энергонезависимую память
Подход подходит для случаев, когда требуется точное программное управление временем включения нагрузки, например в автоматике, системах доступа или энергосберегающих схемах.
Использование специализированных таймеров серии 74HC
Микросхемы серии 74HC, такие как 74HC123, позволяют реализовать точную задержку включения реле без использования микроконтроллеров. 74HC123 представляет собой сдвоенный моностабильный мультивибратор с возможностью настройки времени срабатывания с помощью внешнего резистора и конденсатора.
Важно предусмотреть защиту от ложных срабатываний при включении питания. Для этого используется RC-цепь и конденсатор развязки на управляющем входе. Также необходимо убедиться, что управляющий сигнал соответствует уровням логики CMOS (0–5 В или 0–3.3 В в зависимости от конкретной микросхемы).
74HC123 выгодно отличается стабильностью временных характеристик и малым токопотреблением. Использование этой микросхемы позволяет реализовать компактные и надёжные схемы задержки включения реле с точностью до десятых долей секунды.
Программная задержка включения реле в системах с ESP8266
Важный аспект – правильное подключение реле к ESP8266 через транзисторный драйвер или оптрон, поскольку выходы ESP8266 не рассчитаны на высокие токи. Необходимо обеспечить питание реле от отдельного источника с общим минусом и защиту от обратных выбросов напряжения, используя диод.
При более сложных сценариях стоит использовать библиотеку Ticker, позволяющую запускать функции с заданным интервалом без блокировки. Например, метод ticker.once() позволяет вызвать функцию включения реле спустя заданное время.
Задержка программного включения реле на ESP8266 эффективна в задачах управления освещением, вентиляцией или другими нагрузками с необходимостью плавного старта или по таймеру. Такой подход удобен для интеграции с сетевыми протоколами и позволяет динамически изменять время задержки без изменения аппаратной части.

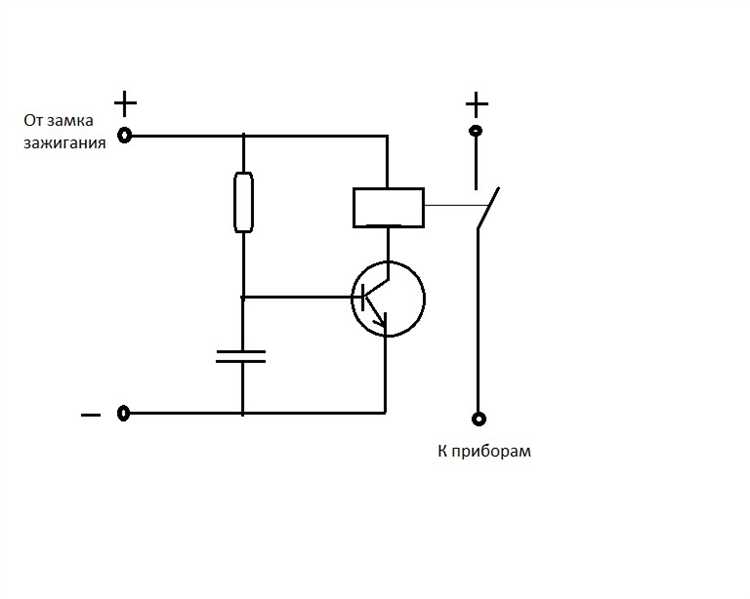

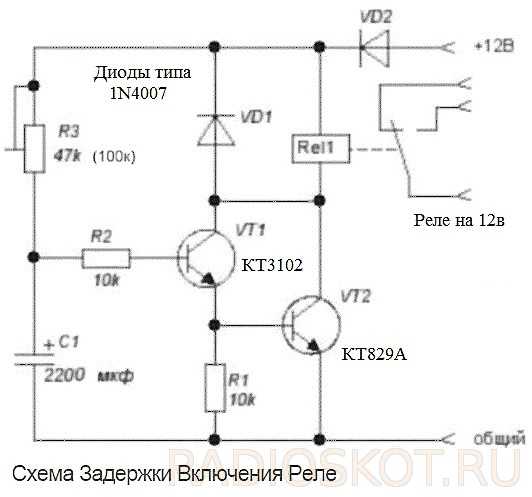

Создание задержки с помощью транзисторного ключа и конденсатора
Для реализации задержки включения реле часто используют схему с транзисторным ключом и конденсатором, которая основана на зарядке конденсатора через резистор. При подаче питания конденсатор начинает постепенно заряжаться, что обеспечивает плавное увеличение напряжения на базе транзистора. Пока напряжение на базе ниже порогового, транзистор закрыт, и реле не включается.
Типичная схема включает NPN-транзистор, резистор нагрузки реле, резистор ограничения тока базы и конденсатор, подключенный к базе транзистора. Величина резистора и ёмкость конденсатора определяют длительность задержки по формуле τ = R × C, где τ – постоянная времени. Для задержки порядка 1 секунды подойдут, например, R = 100 кОм и C = 10 мкФ.
Важно выбирать транзистор с коэффициентом усиления, достаточным для управления током катушки реле, и обеспечивать защиту от обратных ЭДС с помощью диода, включенного параллельно катушке реле в обратном направлении.
Оптимальное подключение предусматривает подачу напряжения через резистор к базе транзистора, а конденсатор подключается к земле. После зарядки конденсатора транзистор открывается, замыкая цепь катушки реле и включая его. Корректный выбор параметров R и C позволяет точно задавать время задержки, минимизируя влияние температуры и нестабильности питания.

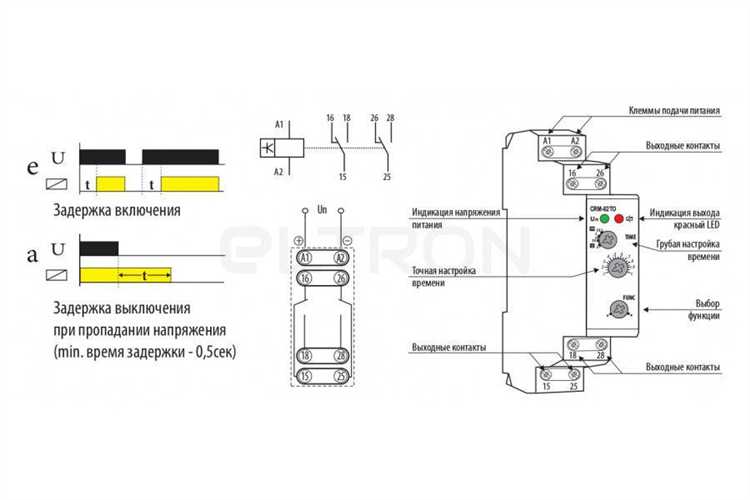

Настройка времени включения реле в промышленных реле времени
Механические реле времени обычно имеют шкалу с делениями, где время задаётся поворотом регулировочного барабана. Например, на популярных моделях диапазон может составлять от 0,1 секунды до 30 минут. Для точной настройки необходимо повернуть регулятор до нужного деления, учитывая спецификацию производителя и характер нагрузки.
В цифровых реле время программируется через кнопки на лицевой панели или удалённым интерфейсом. Там задаётся не только величина задержки, но и режим работы (например, срабатывание по окончании задержки, интервальное включение и др.). Рекомендуется использовать цифровые модели, если требуется высокая точность и повторяемость установки времени.
Для реле с DIP-переключателями время устанавливается путём выбора определённого набора позиций. Например, переключатели могут задавать множители (секунды, минуты, часы), которые комбинируются для точной настройки задержки.
При настройке времени включения важно учитывать технические характеристики реле: максимальный ток нагрузки, напряжение питания, диапазон рабочих температур. Ошибка в установке времени может привести к преждевременному включению или пропуску сигнала.
Рекомендуется проверять фактическую задержку на стенде с помощью секундомера или осциллографа, особенно при использовании реле в ответственных узлах автоматизации. При необходимости корректировать параметры под конкретную задачу.
Таким образом, настройка времени включения в промышленных реле времени требует выбора подходящего метода управления (механика, цифровой ввод, DIP-переключатели) и учёта технических параметров устройства и нагрузочной цепи.
Параллельное управление несколькими реле с индивидуальной задержкой
Для организации параллельного управления несколькими реле с разными временными задержками необходимо обеспечить независимое формирование задержки для каждого канала. Варианты реализации включают как аппаратные, так и программные методы.
- Аппаратный метод на RC-цепочках и транзисторных ключах:
Для каждого реле формируется собственная RC-цепочка с уникальным сопротивлением и емкостью, задающими время задержки. С выхода RC-цепочки через транзисторный ключ подается управляющий сигнал на реле. Такой подход позволяет легко варьировать время задержки подбором компонентов.
- Использование таймеров NE555 в моностабильном режиме:
Каждое реле подключается к отдельному таймеру NE555, настроенному на нужный интервал задержки. Таймеры запускаются одновременно, но реле включаются по окончании соответствующего периода. Метод обеспечивает точность и стабильность задержек.
- Микроконтроллерное управление с программной задержкой:
Для минимизации взаимного влияния каналов рекомендуется использовать раздельное питание и отдельные драйверы реле. Важно также учитывать потребляемый ток и выбирать реле с подходящими характеристиками по времени срабатывания и отпускания.
- Определить необходимое время задержки для каждого реле.
- Выбрать метод реализации (аппаратный или программный) с учетом точности и условий эксплуатации.
- Реализовать индивидуальную цепь задержки для каждого реле.
- Обеспечить отдельные выходы управления и изоляцию каналов.
- Провести тестирование временных интервалов и корректировку при необходимости.
Вопрос-ответ:
Какие основные схемы используются для реализации задержки включения реле без микроконтроллеров?
Чаще всего задержка включения реле реализуется с помощью RC-цепочки (резистор + конденсатор), подключенной к транзисторному ключу, либо с применением таймера NE555 в моностабильном режиме. В схеме с RC-цепочкой конденсатор постепенно заряжается через резистор, и при достижении порогового напряжения срабатывает транзистор, подавая питание на катушку реле. Таймер NE555 позволяет задать точное время задержки за счёт выбора внешних элементов. Оба способа просты в реализации и не требуют программирования, но точность зависит от параметров компонентов и условий работы.
Как рассчитать параметры RC-цепочки для конкретного времени задержки включения реле?
Для расчёта времени задержки в RC-цепочке используется формула времени зарядки конденсатора: t ≈ 1,1 × R × C, где t — время задержки в секундах, R — сопротивление в омах, C — ёмкость конденсатора в фарадах. Чтобы получить необходимое время, можно подобрать либо резистор, либо конденсатор, изменяя их значения. Важно учитывать рабочее напряжение и допуски компонентов, а также учитывать характеристики транзистора, управляющего реле, чтобы цепь срабатывала стабильно.
Можно ли использовать микроконтроллер для реализации задержки включения реле и какие преимущества это даёт?
Использование микроконтроллера позволяет задавать задержку с высокой точностью и гибко управлять временем включения реле. Вместо аппаратных RC-цепочек или таймеров можно программно задать интервал, изменить его динамически, добавить дополнительные условия включения. Микроконтроллеры облегчают интеграцию с другими системами, например, с датчиками или пользовательским интерфейсом. Однако для такой реализации требуется базовое программирование и питание самого микроконтроллера, а также обеспечение защиты реле от токовых перегрузок.
Какие ошибки чаще всего возникают при реализации задержки включения реле на основе RC-цепочки и как их избежать?
Типичные ошибки включают неправильный подбор ёмкости или сопротивления, что приводит к слишком короткой или слишком длинной задержке, нестабильную работу из-за шумов или температурных изменений, а также неучёт времени срабатывания самого реле. Чтобы избежать проблем, нужно использовать компоненты с подходящими техническими характеристиками и минимальными допусками, предусмотреть фильтрацию помех, а также тестировать схему в реальных условиях. Также стоит учитывать токи утечки конденсатора и возможное проскальзывание напряжения, влияющее на точность задержки.
