Задиры на стенках цилиндров – один из наиболее точных индикаторов состояния двигателя внутреннего сгорания. Их наличие, глубина и характер напрямую влияют на компрессию, расход масла и ресурс мотора. Согласно практике мотористов, допустимая глубина задиров не должна превышать 0,01–0,03 мм при условии сохранения равномерной геометрии цилиндра. При этом следует учитывать, что даже микроскопические повреждения, расположенные в зоне перекладки поршня, могут стать причиной локального перегрева и увеличенного износа колец.
Наиболее критичными считаются задиры с острыми краями и направлением вдоль оси движения поршня – они нарушают масляную плёнку и ускоряют износ ЦПГ. Визуально допустимые задиры должны быть гладкими, без сколов и раковин, располагаться вне зоны кольцевого контакта и не ощущаться ногтем. При обнаружении линейных задиров, превышающих 0,05 мм глубиной, восстановление поверхности становится обязательным, чаще всего посредством хонингования или расточки с последующей установкой ремонтных поршней.
Наличие задиров требует не только оценки степени повреждения, но и анализа причин их появления. Наиболее распространённые факторы: перегрев двигателя, масляное голодание, попадание абразивных частиц в цилиндр. Каждый из этих факторов требует устранения перед повторной сборкой двигателя, иначе риск повторного повреждения остаётся высоким. Контроль состояния зеркала цилиндра необходимо проводить при каждом капитальном ремонте с применением микрометра, нутромера и эндоскопа для труднодоступных участков.
Как визуально определить задиры на стенках цилиндров
Перед началом осмотра необходимо обеспечить доступ к блоку цилиндров, удалив головку блока и тщательно очистив внутреннюю поверхность от масла и нагара. Осмотр проводится при хорошем освещении, желательно с использованием яркого направленного фонаря и увеличительного стекла.
Задиры проявляются как продольные борозды различной глубины, идущие по направлению хода поршня. В отличие от мелких царапин или следов хонинговки, задиры нарушают структуру поверхности и могут ощущаться ногтем. Особое внимание следует уделять зонам около продувочных и выпускных окон (в двухтактных двигателях), а также нижней части хода поршня, где нагрузка максимальна.
Цвет поверхности – важный индикатор. Потемнение металла или радужные отливы указывают на локальный перегрев и возможное начало задиров. Если видны следы расплавления или изменения геометрии канавок хонинговки – повреждение критично.
Дополнительным подтверждением служат следы алюминиевого наплава на стенках цилиндров – результат контакта перегретого поршня с рабочей поверхностью. Также следует искать участки с нарушением хонинговочной сетки: исчезновение характерного пересекающегося рисунка – признак сильного трения и деформации.
При наличии сомнений допустимо аккуратно провести медной пластиной или щупом по подозрительному участку. Если чувствуется сопротивление или зацеп, вероятнее всего, присутствует задир. Для точной оценки глубины дефектов применяют микрометр или нутромер, однако визуального осмотра достаточно для первичной диагностики.
Влияние глубины задиров на компрессию двигателя
Задиры на стенках цилиндров изменяют геометрию поверхности и нарушают герметичность между поршневыми кольцами и цилиндром. Это напрямую снижает компрессию, особенно при увеличении глубины повреждений.
Глубина задиров до 5 мкм может не вызывать существенного падения компрессии, особенно при наличии правильно подогнанных колец. Однако уже при значениях от 10 мкм и более наблюдается:
- утечка газов в картер, что снижает давление в камере сгорания на 10–20%;
- ухудшение теплообмена между стенками цилиндра и поршнем;
- ускоренное изнашивание компрессионных колец, что усугубляет снижение компрессии.
При задирках свыше 20 мкм компрессия может снижаться до критических значений, особенно в условиях холодного запуска. В таком случае эффективность воспламенения снижается, что приводит к нестабильной работе двигателя или невозможности запуска.
Рекомендуется выполнять измерение глубины задиров профилометром при капитальном ремонте. Если задиры превышают 10–12 мкм, требуется хоннингование или расточка цилиндра с установкой ремонтных поршней и колец.
Допустимое снижение компрессии не должно превышать 10% от номинального значения, установленного производителем. Превышение этого порога часто связано именно с микроповреждениями цилиндров, игнорировать которые недопустимо при обслуживании двигателя.

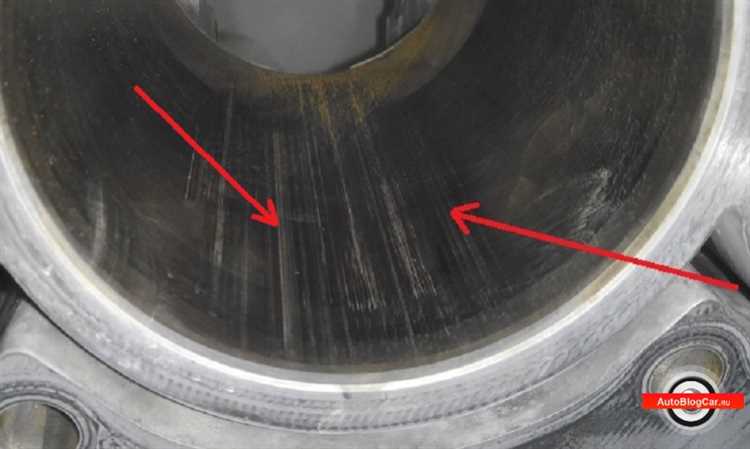

Пограничные значения глубины задиров в микрометрах
Глубина задиров на стенках цилиндров критически влияет на компрессию, износ поршневых колец и общий ресурс двигателя. Пограничные значения определяются допусками производителя, но в практике ремонта ориентируются на конкретные параметры измерений.
До 5 мкм – задиры этой глубины считаются допустимыми при визуальном осмотре, особенно если они не имеют продольного характера и не влияют на рабочую поверхность в зоне перемещения колец. Микронные царапины до этого уровня не требуют обработки, если двигатель не проявляет признаков потери давления.
5–10 мкм – предельное состояние для большинства алюминиевых цилиндров с покрытием Nikasil или аналогичным. При таких значениях возможна незначительная потеря масла и падение компрессии. Рекомендуется проведение хонингования с контролем глубины снятия материала.
10–20 мкм – при такой глубине задиры уже нарушают геометрию и смазочную пленку. Необходима либо расточка с последующей установкой ремонтных поршней, либо полная замена гильзы. Продолжительная эксплуатация с такими повреждениями приведет к ускоренному износу цилиндро-поршневой группы.
Более 20 мкм – такие повреждения считаются критическими. Двигатель не может эксплуатироваться без капитального ремонта. При этом возрастает риск задиров на поршне, перегрева и разрушения компрессионных колец.
Измерение глубины задиров осуществляется с помощью профилометра или микроскопа с функцией измерения рельефа. Оценка только по визуальным признакам недопустима. При выявлении пограничных значений необходимо учитывать материал цилиндра, тип покрытия и рабочие зазоры конкретного двигателя.

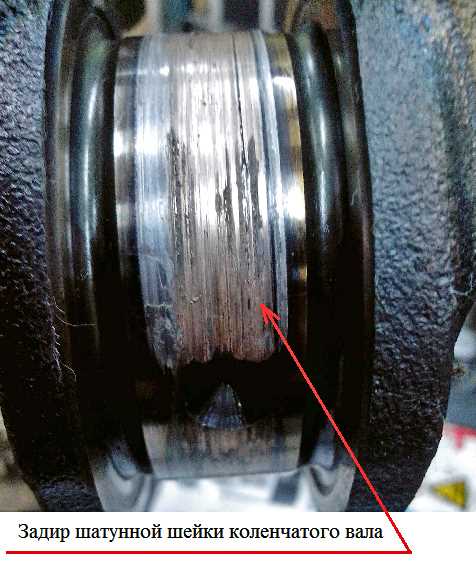

Как измерить глубину задиров без демонтажа блока
Для измерения глубины задиров без снятия блока цилиндров используется бороскоп с функцией измерения размеров дефектов. Выбирайте модель с минимальным диаметром зонда – не более 6 мм, чтобы обеспечить доступ через свечное или форсуночное отверстие.
Перед началом работы необходимо заглушить подачу топлива и отсоединить аккумулятор. Вставьте бороскоп в цилиндр через свечное отверстие, предварительно установив поршень в нижнюю мёртвую точку. Освещение должно быть направленным и концентрированным – рассеянный свет не позволит точно рассмотреть дефект.
Для фиксации глубины задиров используйте программное увеличение на экране бороскопа. Современные модели позволяют зафиксировать изображение и активировать цифровую линейку. При измерении ориентируйтесь на тёмные линии со сколами металла – они указывают на настоящие задиры, а не просто на полировку стенки.
Если бороскоп не поддерживает измерение глубины, альтернативный способ – использование силиконового слепка. В цилиндр вводится термостойкий двухкомпонентный силикон с высокой текучестью. После застывания (около 10 минут) слепок извлекается и измеряется микрометром. Глубина задиров определяется по деформациям слепка – различие между базовой поверхностью и максимальным вдавлением.
Допустимая глубина задиров без необходимости расточки составляет до 0,05 мм. Если значение превышает этот порог, потребуется вскрытие и механическая обработка цилиндра. Регулярная проверка эндоскопом позволяет избежать аварийного износа и дорогостоящего ремонта.
Разница между рабочими следами и критичными задиром
Рабочие следы на стенках цилиндров представляют собой равномерные, параллельные вертикальные риски, образующиеся в процессе нормальной работы поршневой группы. Их глубина не превышает 1–2 мкм, они не нарушают масляную пленку и не влияют на компрессию. Такие следы не сопровождаются потерей мощности или увеличением расхода масла.
Критичные задиры – это глубокие борозды, часто с рваными краями, возникающие из-за локального перегрева, нарушения смазки или попадания абразивных частиц. Глубина может достигать 10 мкм и более, поверхность вокруг задиров часто имеет признаки оплавления или потемнения. Задиры такого типа приводят к падению компрессии, нестабильной работе цилиндра, повышенному износу колец и стенок, а также к увеличению расхода масла.
Для диагностики необходимо визуальное сравнение с эталонными повреждениями и микрометрические измерения. Если борозды ощущаются ногтем и сопровождаются изменением геометрии цилиндра более чем на 0,01 мм, цилиндр требует хонингования или расточки. Рабочие следы, не изменяющие шероховатость Ra более 0,2 мкм, допустимы и не требуют вмешательства.
Можно ли продолжать эксплуатацию двигателя с мелкими задиром
Мелкие задиры на стенках цилиндров возникают при локальных повреждениях поверхности, обычно при недостаточной смазке или попадании мелких абразивных частиц. Их глубина обычно не превышает 5–10 микрон. В таких пределах допустима эксплуатация двигателя без немедленного капитального ремонта.
Ключевой параметр – степень влияния задиров на герметичность камеры сгорания и масляную пленку. Если задиры локальны, не охватывают значительную площадь и не вызывают повышения расхода масла или падения компрессии более чем на 10%, продолжение эксплуатации допустимо при условии усиленного контроля.
Рекомендуется регулярный мониторинг давления масла и компрессии, а также анализ выхлопных газов на наличие несгоревшего топлива, что может указывать на ухудшение уплотнения поршневых колец из-за задиров. При обнаружении ускоренного износа или увеличения зазоров ремонтные работы обязательны.
Для снижения риска прогрессирования задиров необходимо применять высококачественные моторные масла с эффективными противоизносными присадками и своевременно менять масляный фильтр. Рекомендуется избегать длительных нагрузок на двигатель с мелкими задиром, особенно при холодном запуске.
Если задиры превышают микронные значения и вызывают видимые повреждения поршневых колец или ухудшение уплотнения, эксплуатация становится нецелесообразной. В таких случаях требуется расточка цилиндров с установкой ремонтных поршней или хонингование с повторной сборкой.
Какие задиры допустимы при капремонте без расточки
При капитальном ремонте двигателя без расточки цилиндров допустимы задиры с глубиной не более 0,05 мм и протяжённостью до 10 мм по длине стенки. Такие дефекты не влияют существенно на герметичность поршневой группы и не требуют вмешательства в конструкцию цилиндра.
Задиры, не превышающие 0,03 мм, считаются практически нормой для двигателя с пробегом и устраняются зачисткой специальной мягкой шкуркой или пастой без удаления значительного металла. Важен контроль отсутствия задиров с острыми краями и трещин, так как они быстро приведут к износу поршневых колец.
Допускается наличие задиров на расстоянии от 15 мм от верхнего уплотнительного пояса поршня, поскольку зона износа здесь минимальна. В критических местах – в зоне компрессионных колец – задиры должны отсутствовать или иметь глубину менее 0,02 мм.
Перед сборкой цилиндры необходимо очистить и обработать маслом, чтобы избежать ускоренного износа. Если задиры глубже 0,05 мм, ремонт без расточки невозможен – потребуется хонингование или установка ремонтного комплекта.

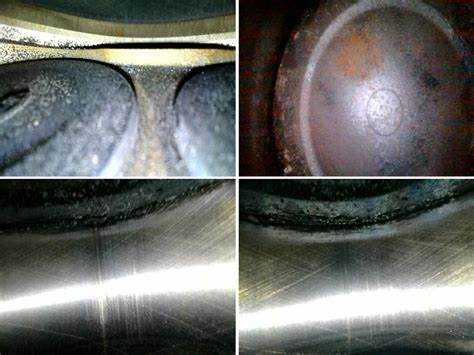

Рекомендации производителей по допустимому износу цилиндров
Производители двигателей устанавливают конкретные лимиты износа цилиндров, исходя из сохранения работоспособности и ресурса мотора. Основные параметры, на которые обращают внимание:
- Максимальный диаметр цилиндра относительно заводского номинала.
- Глубина и длина задиров и царапин на стенках цилиндров.
- Равномерность износа по высоте гильзы.
Например, для бензиновых двигателей легкового транспорта допустимое увеличение диаметра цилиндра обычно составляет не более 0,05-0,10 мм от заводского размера. Для дизельных двигателей эта величина может достигать 0,15 мм, учитывая более высокие нагрузки.
Производители рекомендуют проводить измерения диаметров в нескольких точках по высоте цилиндра: в верхней части гильзы, посередине и у юбки. Разница между максимальным и минимальным диаметром не должна превышать 0,03 мм, иначе требуется расточка и установка ремонтных поршней.
Глубина задиров не должна превышать 0,02 мм. Если задиры длинные и глубокие, это приводит к нарушению герметичности и ускоренному износу колец. Местные задиры шириной более 1 мм требуют замены гильзы или расточки с подбором поршня.
Производители также акцентируют внимание на состоянии микронеровностей поверхности цилиндра. Их сохранение критично для удержания масла на стенках и предотвращения чрезмерного трения. Слишком гладкая или поврежденная поверхность требует восстановительной обработки.
Для оценки износа и допустимости задиров рекомендуется использовать микрометры и хонинговальные инструменты, обеспечивающие точность до 0,005 мм. Проверка проводится при плановом обслуживании или при снижении компрессии.
- Измерить диаметр в 3-4 точках по высоте цилиндра.
- Сравнить с заводским номиналом и технической документацией.
- Оценить глубину и протяженность задиров визуально и при помощи профилометра.
- Определить необходимость ремонта или замены гильзы.
Несоблюдение пределов износа приводит к повышенному расходу масла, потере компрессии и ускоренному выходу из строя двигателя. Следование рекомендациям производителей гарантирует сохранение ресурса и надежную работу мотора.
Вопрос-ответ:
Какие размеры задиров на стенках цилиндров считаются допустимыми при осмотре двигателя?
Допустимые задиры на стенках цилиндров зависят от типа двигателя и рекомендаций производителя, но обычно это неглубокие царапины длиной не более 0,1–0,2 мм и глубиной до 0,02 мм. Такие задиры не оказывают значительного влияния на компрессию и масляное уплотнение. Если задиры глубже или шире, требуется восстановление поверхности или замена цилиндра.
Как задиры влияют на работу двигателя и срок его службы?
Задиры на стенках цилиндров ухудшают герметичность поршневых колец, что ведёт к снижению компрессии и повышенному расходу масла. Со временем из-за трения на повреждённых участках увеличивается износ деталей, что сокращает срок службы двигателя и может привести к более серьёзным поломкам.
Какими методами можно определить наличие и степень задиров в цилиндрах?
Для диагностики задиров используют визуальный осмотр с помощью зеркала и подсветки, измерение шероховатости поверхности специальными приборами, а также инструментальное обследование с применением микрометра и щупов. В некоторых случаях применяют методы неразрушающего контроля, такие как эндоскопия или ультразвуковая диагностика.
Какие действия рекомендуются при обнаружении задиров, превышающих допустимые параметры?
Если задиры слишком глубокие или обширные, необходимо снять цилиндры и произвести хонингование — обработку стенок для восстановления гладкости. При серьёзных повреждениях может потребоваться расточка с установкой ремонтных втулок или полная замена цилиндров. После ремонта важно проверить размеры и шероховатость поверхности для предотвращения повторного износа.
Можно ли эксплуатировать двигатель с небольшими задирками на стенках цилиндров, и как это отразится на его работе?
Небольшие задиры, которые не выходят за пределы допустимых норм, обычно не влияют существенно на работу двигателя. Такие повреждения не вызывают заметного падения мощности и не увеличивают расход масла при условии своевременного обслуживания. Однако важно следить за состоянием цилиндров, чтобы не допустить ухудшения ситуации.
Какие размеры задиров считаются допустимыми на стенках цилиндров двигателя и как они влияют на работу мотора?
Допустимые задиры на стенках цилиндров обычно имеют глубину до нескольких микрон и ограничены нормативами производителя двигателя. Небольшие задиры могут возникать из-за естественного износа и не влияют существенно на герметичность поршневой группы или работу двигателя. Однако, если задиры превышают допустимый размер, это приводит к снижению компрессии, увеличенному расходу масла и потере мощности. В таком случае требуется ремонт или замена деталей.
Какими методами можно определить наличие и степень задиров на цилиндрах без их разборки?
Для диагностики задиров без разборки используют несколько способов. Один из них — измерение компрессии и давления в цилиндрах, которое показывает утечку газов через повреждения стенок. Также применяют методы эндоскопии — с помощью специальной камеры осматривают внутреннюю поверхность цилиндров через свечные отверстия. Дополнительно можно использовать анализ масла на металлические частицы, что указывает на износ и повреждения внутри цилиндра. Эти методы помогают оценить состояние цилиндров без полной разборки мотора.
