Интерфейс MPI (Multipoint Interface) компании Siemens предназначен для организации связи между программируемыми логическими контроллерами (ПЛК) серий SIMATIC S7 и периферийными устройствами в рамках одной промышленной сети. Он реализует тип физического соединения RS-485 с поддержкой скоростей передачи данных от 187,5 кбит/с до 12 Мбит/с в зависимости от модели контроллера и длины линии. Одновременно может быть подключено до 32 устройств без использования активных повторителей.

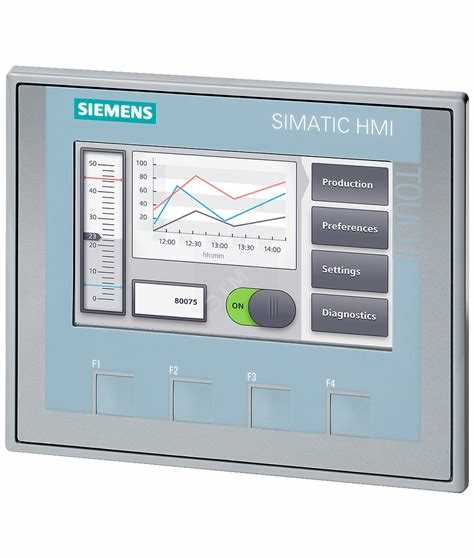

MPI применяется для обмена данными между ПЛК, операторами панелей, персональными компьютерами и программным обеспечением Siemens, таким как STEP 7. Это позволяет проводить как программирование, так и мониторинг оборудования через единый порт, упрощая обслуживание и настройку автоматизированных систем.
Важной особенностью интерфейса является поддержка адресации устройств по уникальному MPI-адресу, что делает возможным параллельную работу нескольких ПЛК в сети без конфликтов. Для обеспечения стабильности рекомендуется использовать экранированный кабель с характерным сопротивлением 150 Ом и длиной сегмента не более 50 метров при максимальной скорости передачи.
При проектировании сетей на базе MPI важно учитывать ограничение на количество узлов и необходимость использования терминаторов на концах шины. Наличие активного интерфейсного адаптера или встроенного порта на устройстве определяет, потребуется ли дополнительное оборудование для подключения. В системах с повышенными требованиями к скорости и масштабируемости, как правило, MPI заменяется более современными интерфейсами, такими как Profibus или Profinet, но в большинстве стандартных задач MPI остаётся надёжным и проверенным решением.
Принцип работы интерфейса MPI в контроллерах Siemens
Интерфейс MPI (Multipoint Interface) используется в контроллерах Siemens серий S7-300 и S7-400 для организации передачи данных между устройствами внутри одного автоматизированного узла. Он реализует полудуплексную шину с использованием протокола, основанного на RS-485, и обеспечивает обмен данными между несколькими станциями с адресацией до 126 устройств на одной линии.
Передача осуществляется по дифференциальной линии, что снижает уровень помех и увеличивает устойчивость к наводкам. Каждое устройство, подключённое к MPI, имеет уникальный сетевой адрес, который задаётся вручную при конфигурации. Обмен данными происходит по принципу мастер-слейв с возможностью передачи токенов между мастерами.
- Физический уровень основан на стандарте RS-485 с максимальной длиной линии до 50 метров без повторителей.
- Скорость передачи может быть установлена на уровне 187.5 кбит/с по умолчанию, с возможностью увеличения до 1.5 Мбит/с в зависимости от длины и качества кабеля.
- Максимальное количество узлов без повторителей – 32, с использованием повторителей – до 126.
- В качестве соединительных элементов используются разъёмы Sub-D 9-pin, обеспечивающие сквозное подключение для создания топологии шины.
Контроллер Siemens, функционирующий как мастер, управляет обменом с другими узлами, включая панели оператора, программируемые устройства, внешние модули и другие контроллеры. Обращение к каждому участнику сети осуществляется по его адресу с использованием специальных телеграмм, определённых протоколом.
Для конфигурации и диагностики сети MPI применяется программное обеспечение STEP 7. При проектировании важно учитывать длину сегментов, количество узлов, требования к экранированию и необходимость установки терминаторов на концах шины. Неправильно установленные терминаторы или отсутствие согласования сопротивлений может привести к искажению сигнала и сбоям при обмене.
MPI не поддерживает прямую маршрутизацию между сетями, поэтому при необходимости выхода за пределы локального сегмента требуется использовать шлюзы или интерфейсы, поддерживающие другие протоколы, такие как Profibus или Ethernet (Profinet).
Различия между MPI и другими промышленными интерфейсами Siemens
MPI (Multi Point Interface) разработан как средство обмена данными между программируемыми логическими контроллерами Siemens и устройствами программирования. Он ориентирован на работу в сетях с небольшим числом узлов и ограниченной пропускной способностью до 187,5 кбит/с. Его использование целесообразно при необходимости простого подключения нескольких устройств, например, HMI-панели, инженерной станции и одного-двух ПЛК.
Profinet, как развитие Profibus, использует стандарт Ethernet и обеспечивает скорость до 100 Мбит/с. Он поддерживает топологии с большой численностью устройств, распределённое управление и функции реального времени (RT и IRT). В отличие от MPI, Profinet позволяет интеграцию ИТ-сервисов, дистанционное управление и диагностику оборудования через IP-протоколы.
AS-Interface используется преимущественно для подключения простых датчиков и исполнительных механизмов на уровне поля. Он ограничен по скорости (167 кбит/с) и количеству устройств (до 62), но обеспечивает простую разводку и дешёвую установку. MPI в таком контексте неприменим из-за отсутствия поддержки на низком уровне автоматизации.
Интерфейс Ethernet Industrial (IE) от Siemens реализован на основе TCP/IP и UDP. Он применяется для связи между контроллерами, панелями оператора, серверами и инженерными станциями в пределах производственной сети. В отличие от MPI, IE не ограничен числом узлов, обеспечивает высокую пропускную способность и гибкость при построении топологии.
Выбор между MPI и другими интерфейсами зависит от масштабов проекта, требований к скорости обмена и совместимости с оборудованием. Для малых автономных систем достаточно MPI, но при построении распределённых и масштабируемых сетей рекомендуется использовать Profinet или Profibus.
Настройка параметров связи MPI в среде STEP 7
Для корректной работы сети MPI необходимо задать параметры связи как для контроллера, так и для программного обеспечения STEP 7. Конфигурация выполняется через SIMATIC Manager с использованием Hardware Configuration.
Алгоритм настройки:
- Открыть проект в STEP 7 и запустить Hardware Configuration (HW Config).
- Дважды щелкнуть по значку CPU в окне конфигурации, чтобы открыть его свойства.
- Перейти на вкладку «MPI/DP» или «Interfaces», в зависимости от версии STEP 7.
- Установить уникальный адрес для интерфейса MPI (в пределах от 1 до 126). На практике адреса назначаются с учетом структуры сети, чтобы избежать конфликтов. Например, основной ПЛК – 1, операционная панель – 2 и т.д.
- Выбрать скорость передачи данных. Допустимые значения: 187.5 кбит/с, 500 кбит/с и 1.5 Мбит/с. Все участники сети должны работать на одной скорости. Наиболее часто используется 187.5 кбит/с, особенно при длинных линиях связи или наличии ответвлений.
- При необходимости изменить идентификатор подмножества (Subnet ID), если в проекте несколько MPI-сетей.
После ввода параметров:
- Сохранить изменения в HW Config.
- Скомпилировать конфигурацию (Options → Compile and Save).
- Загрузить её в контроллер через MPI-кабель, выбрав соответствующий PG/PC интерфейс (Options → Set PG/PC Interface).
Если при подключении к CPU возникают ошибки, стоит убедиться, что адрес PG (программного устройства) отличается от адресов других устройств в сети, и выбран правильный интерфейс в настройках PG/PC. Для временного подключения PG можно назначить адрес вручную через SIMATIC Manager (Set PG/PC Interface → Properties).
Настройка каждого устройства в сети (панелей HMI, других контроллеров) должна выполняться аналогичным образом с учётом их ролей и адресов. Любое дублирование адресов приведёт к сбоям в работе сети.
Особенности подключения нескольких устройств к шине MPI
Шина MPI допускает одновременное подключение до 32 устройств без применения повторителей. Каждому участнику сети необходимо задать уникальный адрес в диапазоне от 1 до 126. Повторяющиеся адреса вызывают конфликты и блокировку обмена данными.
Максимальная длина шины зависит от скорости передачи. При 187,5 кбит/с возможна длина до 1000 метров при использовании терминаторов. При увеличении скорости (например, 1,5 Мбит/с) длина линии сокращается до 50 метров без повторителей. Для расширения расстояния применяются активные повторители RS485.
На обоих концах линии обязательна установка терминаторов 150 Ом, включаемых вручную на крайних устройствах с помощью встроенных переключателей или внешними резисторами. Нарушение терминаторной схемы приводит к отражениям сигнала и ошибкам передачи.
Кабель должен соответствовать требованиям к интерфейсу RS485: витая пара с волновым сопротивлением 150 Ом, например, Siemens 6XV1 830-0EH10. Длина ответвлений от магистрали не должна превышать 5 метров, иначе возрастает риск потерь пакетов.
Физическое подключение выполняется через разъёмы Sub-D 9 или специальные клеммы. Для удобства монтажа применяются коннекторы с возможностью последовательного соединения, такие как 6ES7 972-0BA42-0XA0.
При конфигурации сети важно учитывать топологию: предпочтительна линейная структура. Кольцевое или звездообразное соединение нарушает условия стабильной передачи данных и не поддерживается стандартом MPI.
Диагностика и устранение сбоев в сети MPI
При возникновении проблем в сети MPI Siemens первым шагом должна быть проверка физических соединений. Нарушение контактов, повреждённые кабели или неправильная разводка – частые причины обрывов связи. MPI использует симметричную двухпроводную линию (RS-485), поэтому важно убедиться в правильности подключения линии A и B на всех устройствах.
Следующим этапом является контроль настроек параметров связи. Устройства в сети должны иметь уникальные адреса MPI (от 1 до 126) и одинаковую скорость передачи данных. Несовпадение этих параметров приводит к невозможности обмена. В среде STEP 7 можно использовать инструмент «Accessible Nodes» для выявления некорректно сконфигурированных или неответственных узлов.
При наличии конфликтов по адресации или скоростям необходимо вручную скорректировать параметры через PG/PC Interface или при помощи HMI. Особое внимание следует уделять конфигурации интерфейса PG – неправильный выбор порта или драйвера также может блокировать обмен.
Для диагностики нестабильной связи полезна активация режима TRACE в настройках MPI, если используется оборудование, поддерживающее такую функцию (например, адаптеры типа PC Adapter USB A2). Это позволит зафиксировать, на каком этапе происходят потери кадров или коллизии.
Сбои на уровне протокола часто вызваны неправильным завершением линии. В сети MPI должен быть активирован терминатор на первом и последнем устройстве шины. Если линия кольцевая, ошибки возникают из-за отражений сигнала. Проверка наличия 220-Ом резисторов или программной активации терминаторов обязательна.
Если все аппаратные и программные параметры корректны, но связь остаётся нестабильной, рекомендуется протестировать каждое устройство поочерёдно, исключая его из сети. Это позволит выявить потенциально неисправный контроллер или модуль связи.
Для документирования и анализа рекомендуется использовать логирование в STEP 7 или инструменты диагностики, встроенные в TIA Portal. Это ускоряет локализацию проблемы, особенно при работе с сетью из более чем 5 устройств.
Примеры использования MPI для обмена данными между ПЛК
В сетях MPI часто применяют прямую передачу данных между ПЛК для синхронизации рабочих процессов. Например, при распределённом управлении технологической линией один контроллер может передавать значения измерений температуры другому, который отвечает за регулировку отопления.
Для обмена используют функцию SEND на отправляющей стороне и RECEIVE на принимающей. Адресация ведётся по узловому номеру MPI, задаваемому в параметрах устройств. В STEP 7 в блоках OB, FC или FB реализуют логику передачи с учётом обработки ошибок связи.
В задачах с несколькими ПЛК рекомендуется применять циклический обмен сообщениями с фиксированной периодичностью, например, каждые 100 мс, чтобы гарантировать актуальность данных. Для этого используют таймеры и проверку флага успешной передачи.
Если необходимо передавать большие массивы данных, целесообразно разбивать их на пакеты размером не более 244 байт – ограничение MPI по длине сообщения. Такой подход снижает риск потери информации и упрощает обработку на стороне получателя.
Для мониторинга состояния сети MPI применяют диагностику по признакам ошибок передачи, например, таймаутов или конфликтов адресов. В STEP 7 доступен системный диагностический буфер, где отображаются коды ошибок, позволяющие оперативно выявлять неполадки.
Примером служит обмен состоянием датчиков между двумя С7-300, где первый ПЛК периодически отправляет текущие значения, а второй на их основе корректирует параметры управления. Это реализуется через обмен байтовыми блоками данных в глобальных переременных.
Вопрос-ответ:
Что такое интерфейс MPI Siemens и для чего он используется?
Интерфейс MPI (Multi Point Interface) — это протокол связи, который применяется для обмена данными между программируемыми логическими контроллерами (ПЛК) и другими устройствами Siemens. Он обеспечивает последовательную передачу данных по одной линии, позволяя создавать сеть из нескольких устройств, которые могут обмениваться информацией и координировать работу.
Какие типы устройств можно подключить к шине MPI и какова максимальная длина линии связи?
К шине MPI можно подключать различные ПЛК семейства Siemens S7-200, S7-300, S7-400, а также операторские панели и другие периферийные модули. Максимальная длина линии зависит от используемого кабеля и скорости передачи: при 187,5 кбит/с длина может достигать около 1000 метров, однако при более высоких скоростях рекомендуется сокращать длину для сохранения качества сигнала.
Как происходит адресация устройств в сети MPI и какие ограничения существуют?
Каждое устройство в сети MPI получает уникальный адрес, обычно в диапазоне от 0 до 31. Этот адрес задаётся в настройках ПЛК или конфигурируется через программное обеспечение. Ограничение в 32 устройства связано с архитектурой протокола, что позволяет избежать конфликтов и обеспечивает стабильную связь.
Какие методы диагностики доступны при сбоях связи в сети MPI?
Для диагностики проблем применяют специальные средства, встроенные в программное обеспечение STEP 7 и аппаратные индикаторы на контроллерах. Основные методы включают проверку физических соединений, анализ ошибок передачи, тестирование кабеля и замеры напряжения на линии. В случае неисправности можно использовать осциллограф для детального анализа сигналов на шине.
Можно ли одновременно использовать интерфейс MPI с другими коммуникационными протоколами Siemens?
Да, многие контроллеры Siemens поддерживают работу сразу с несколькими протоколами, например, MPI и PROFIBUS. Для этого устройства имеют отдельные физические порты или виртуальные каналы, что позволяет параллельно вести обмен данными по разным линиям без взаимных помех. Настройка таких систем требует корректного распределения адресов и параметров связи.
Для чего используется интерфейс MPI Siemens и как он применяется в системах автоматизации?
Интерфейс MPI (Multi Point Interface) Siemens предназначен для обмена данными между контроллерами и другими устройствами в автоматизированных системах. Он обеспечивает связь по последовательной шине, позволяя подключать несколько устройств к одной линии. MPI используется для программирования ПЛК, передачи команд и данных, а также для диагностики оборудования. Благодаря этому интерфейсу возможно объединение нескольких контроллеров в единую сеть, что упрощает управление сложными технологическими процессами и повышает надежность работы системы.
