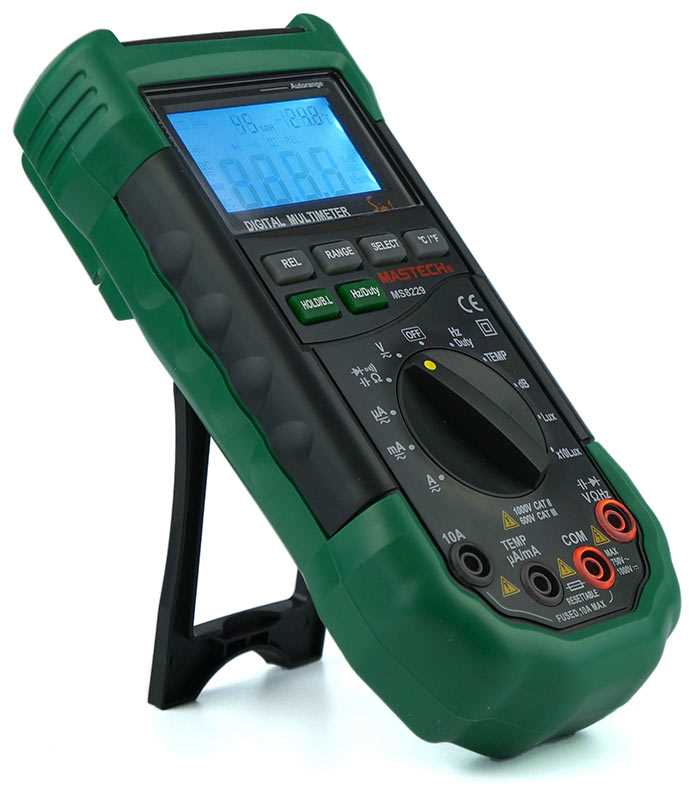

Ncv на мультиметре что это

Функция NCV (Non-Contact Voltage) позволяет определить наличие переменного напряжения без прямого контакта с проводником. На большинстве мультиметров она обозначается символом, напоминающим антенну или волны, расходящиеся от наконечника. Некоторые модели сопровождают эту функцию отдельной кнопкой или режимом на вращающемся переключателе. Диапазон чувствительности зависит от конструкции прибора и может варьироваться от 50 до 1000 В переменного тока.

Принцип действия NCV основан на обнаружении электромагнитного поля, создаваемого переменным напряжением. Внутри мультиметра установлен датчик, улавливающий изменения поля и преобразующий их в сигнал. Приближение к проводу под напряжением вызывает звуковой или световой отклик. Такая индикация особенно полезна при поиске скрытой проводки, проверке розеток и предварительном контроле перед началом работ.

Для корректной работы NCV следует учитывать несколько факторов. Во-первых, плотность экранирования кабеля влияет на уровень обнаружения. Во-вторых, чувствительность может снижаться при толстом изоляционном слое или большом расстоянии до проводника. При использовании рекомендуется держать зонд мультиметра как можно ближе к предполагаемому источнику напряжения, не касаясь его напрямую. Проверку лучше проводить с разных сторон объекта, чтобы исключить ложноположительные или ложноотрицательные сигналы.

Функция NCV не заменяет полноценную проверку мультиметром в контактном режиме. Она служит предварительным инструментом для обнаружения потенциально опасных участков. Перед прикосновением к проводам всегда необходимо удостовериться в их обесточенности с помощью прямого измерения напряжения.

NCV на мультиметре: обозначение и принцип работы

Функция NCV (Non-Contact Voltage) на мультиметре позволяет обнаруживать переменное напряжение без прямого контакта с токопроводящими частями. Это особенно полезно при проверке розеток, кабелей, распределительных коробок и выключателей, когда необходимо быстро выяснить наличие напряжения без разборки или снятия изоляции.

На корпусе мультиметра обозначение NCV чаще всего выполнено в виде букв “NCV” или иконки с антенноподобным символом, иногда сопровождается графиком синусоиды. Переключатель режима может иметь отдельное положение для NCV, либо функция активируется отдельной кнопкой. Некоторые модели дополнительно подсвечивают активную функцию светодиодом или отображают пиктограмму на экране.

Принцип действия основан на улавливании электромагнитного поля, возникающего вокруг проводника с переменным напряжением. Внутри мультиметра установлен чувствительный датчик, чаще всего емкостного типа. При приближении щупа или верхней части корпуса к активному проводу, датчик фиксирует переменное поле и передаёт сигнал на схему индикации.

Индикация срабатывания может быть:

• звуковой – короткие прерывистые сигналы;
• световой – мигание встроенного индикатора или подсветка экрана;
• на дисплее – изменение шкалы или появление символов.

Работа NCV может зависеть от нескольких факторов:

1. Наличие заземления в сети – при плохом заземлении чувствительность снижается;
2. Экран или фольгированная изоляция кабеля – может экранировать сигнал;
3. Толщина изоляции – чем толще слой, тем меньше точность;
4. Частота питающей сети – датчики настроены на 50–60 Гц, но могут срабатывать на высокочастотные наводки.

Для более надёжного результата рекомендуется:

• приближать мультиметр к предполагаемому источнику напряжения под разными углами;
• использовать функцию NCV вблизи оголённых или плохо экранированных участков кабеля;
• проверять исправность самого прибора на заведомо активной линии перед началом измерений.

Функция NCV удобна как для начальной диагностики, так и в качестве дополнительной меры безопасности перед началом работы с проводкой.

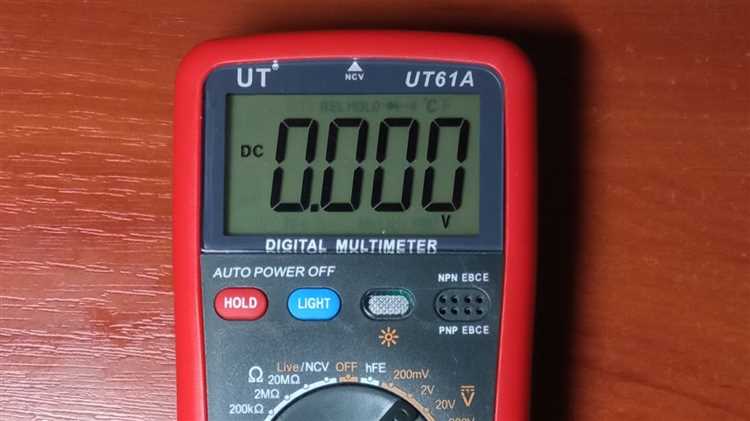

Что означает режим NCV на цифровом мультиметре

Режим NCV (Non-Contact Voltage) предназначен для бесконтактного обнаружения переменного напряжения. При его активации мультиметр начинает использовать встроенный высокочувствительный датчик электромагнитного поля, расположенный чаще всего в верхней части корпуса. Это позволяет находить проводники под напряжением без прямого контакта с металлическими частями цепи.

В отличие от стандартных измерений, при которых используются щупы, режим NCV работает при приближении устройства к источнику переменного тока. Как правило, чувствительность охватывает диапазон от 90 до 1000 В AC, в зависимости от модели. Некоторые мультиметры сигнализируют о наличии напряжения светодиодной индикацией или звуковым сигналом разной интенсивности.

Для бытового применения этот режим удобен при поиске скрытой электропроводки в стене, проверке наличия напряжения в розетке или определении активного провода в кабеле. NCV нельзя использовать как замену точного измерения, но он помогает быстро оценить наличие опасного потенциала.

Чтобы избежать ложных срабатываний, рекомендуется держать мультиметр вдали от насыщенных электромагнитных полей (например, от инверторов, трансформаторов, двигателей). Проверку лучше проводить при выключенной нагрузке, если это возможно, чтобы исключить влияние фоновых наводок.

Для чего нужен режим NCV при диагностике электросети

Режим NCV (бесконтактное определение напряжения) позволяет выявлять наличие переменного напряжения без прямого подключения к токоведущим частям. Это особенно полезно при проверке розеток, распределительных коробок, выключателей и кабельных трасс в условиях, когда доступ к оголённым проводникам ограничен или небезопасен.

С помощью NCV можно быстро установить, находится ли провод под напряжением. Для этого достаточно поднести зонд мультиметра к изоляции кабеля или к внешней поверхности розетки. При обнаружении напряжения прибор издаст звуковой сигнал или засветится индикатор. Такой способ экономит время на демонтаж и исключает необходимость физического контакта с элементами цепи.

NCV режим полезен при поиске разрывов в проводке. Если на определённом участке линии сигнал исчезает, это может указывать на обрыв или неисправный соединительный элемент. Также данный режим помогает убедиться в том, что цепь полностью обесточена перед началом работ, особенно если неизвестно, какие автоматы управляют конкретной линией.

При работе в распределительных щитках NCV помогает отличить фазный провод от нулевого без использования пробника и без риска замыкания. Это снижает вероятность ошибок при замене автоматов или подключении новых линий.

Режим эффективен при экспресс-диагностике на объектах со сложной или неочевидной схемой электроснабжения – например, в старых зданиях, где маркировка проводов может отсутствовать. Его также применяют при проверке скрытой проводки в стенах перед бурением или штроблением, чтобы избежать повреждения кабеля.

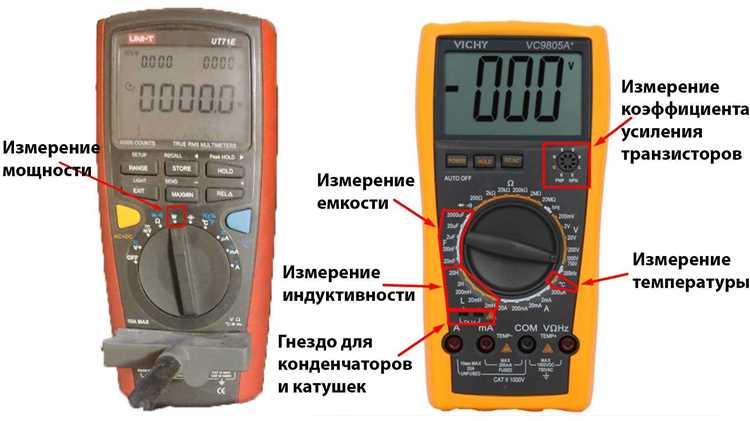

Как включить и использовать NCV на конкретной модели мультиметра

На примере мультиметра UNI-T UT58D с функцией NCV можно пошагово рассмотреть активацию и применение этого режима при проверке наличия напряжения в кабелях и розетках.

1. Поверните переключатель режимов в положение, обозначенное символом «NCV» (обычно это иконка с антенноподобным символом или надписью «EF» на корпусе).
2. Убедитесь, что щупы отключены от мультиметра – в режиме NCV они не требуются.
3. Нажмите и удерживайте кнопку NCV или кнопку с символом аналогичного вида (в зависимости от модели, кнопка может называться «EF» или иметь изображение волн). Удержание активирует чувствительный датчик в верхней части корпуса.
4. Поднесите верхнюю часть мультиметра (где встроен индуктивный датчик) к предполагаемому источнику напряжения – проводу, розетке или выключателю. Расстояние должно быть минимальным: 0–10 мм.

Если в зоне проверки есть электромагнитное поле от сетевого напряжения (обычно 110–240 В переменного тока), прибор сработает следующим образом:

• раздастся прерывистый звуковой сигнал (частота звука может расти при приближении к источнику);
• на экране может загореться пиктограмма или загорится индикатор (в некоторых моделях используется светодиодная шкала);
• чем ближе к источнику, тем интенсивнее индикация.

После завершения проверки отпустите кнопку NCV – датчик отключится. Возвратитесь в обычный режим измерений, переключив ротор в нужное положение.

Если NCV работает слабо или не срабатывает, проверьте следующее:

• состояние батареи мультиметра – разряженный элемент питания снижает чувствительность датчика;
• наличие экранирования в проводе – экранированный кабель может снижать уровень поля, воспринимаемого датчиком;
• наличие напряжения – функция NCV не распознаёт постоянное напряжение и слаботочные цепи.

Функция NCV подходит только для оценки наличия сетевого напряжения. Для точного измерения используйте стандартные режимы с подключением щупов.

Как мультиметр определяет наличие напряжения в режиме NCV

В режиме NCV (Non-Contact Voltage) мультиметр фиксирует переменное электрическое поле, создаваемое проводниками под напряжением. Это достигается с помощью встроенного чувствительного датчика, как правило, емкостного типа. Такой датчик реагирует на электромагнитное излучение частотой 50–60 Гц, возникающее вокруг токоведущих жил.

Когда пользователь подносит прибор к розетке, кабелю или выключателю, находящемуся под напряжением, датчик улавливает поле и преобразует его в сигнал, который обрабатывается встроенной электроникой. В зависимости от модели, мультиметр может различать уровень поля и отображать его в виде шкалы или звуковой индикации. Более чувствительные устройства способны распознавать даже слабое поле, возникающее от изоляции с минимальными утечками.

Работа режима NCV зависит от емкостной связи между телом пользователя, датчиком и потенциальным источником напряжения. Поэтому для повышения точности рекомендуется держать мультиметр за изолированную часть корпуса, не касаясь пальцами сенсорной зоны. Также важно избегать экранирующих материалов – например, стальных труб или металлической гофры, которые могут ослаблять электромагнитное поле и снижать чувствительность.

Если сигнал отсутствует, это не всегда говорит об отсутствии напряжения. Возможные причины: заземление экрана кабеля, чрезмерная толщина изоляции, слабое поле при значительном удалении жилы. В таких ситуациях следует использовать прямое измерение напряжения с щупами, если это безопасно.

Типичные ошибки при использовании функции NCV и как их избежать

Частая ошибка – попытка определить напряжение через толстую изоляцию или стенки труб, что снижает чувствительность NCV и приводит к ложным срабатываниям. Рекомендуется подносить щуп максимально близко к оголённому проводнику или контактной части.

Некорректная ориентация датчика NCV относительно провода. Датчик реагирует сильнее при параллельном расположении к проводнику. Перпендикулярное положение может не показать наличие напряжения.

Использование NCV на очень низких напряжениях (например, ниже 50 В) часто не даёт результата, так как датчик рассчитан на стандартные сети 220–240 В или выше. Для проверки низковольтных цепей лучше использовать другие методы измерений.

Ошибка при работе вблизи нескольких проводов под напряжением. Индуктивное поле соседних линий создаёт помехи и может вызвать ложное срабатывание. Необходимо изолировать проверяемый провод и избегать нахождения рядом других активных линий.

Игнорирование необходимости калибровки и проверки работоспособности мультиметра. Некоторые модели требуют периодической проверки чувствительности на известных источниках напряжения, иначе NCV может давать неверные результаты.

Неправильное использование звукового или светового индикатора NCV. Если прибор громко пищит или мигает без контакта с проводом, стоит проверить батарейки или целостность датчика, а также устранить возможные электромагнитные помехи.

Неправильное понимание результата – NCV определяет наличие электромагнитного поля, а не фактическое напряжение на проводнике. Следует использовать NCV только как предварительный индикатор, а для точного измерения применять классические методы мультиметра.

Когда режим NCV не срабатывает и что с этим делать

Режим NCV (Non-Contact Voltage) не срабатывает, если напряжение в зоне проверки ниже минимального порога чувствительности мультиметра. Обычно это около 12-24 В переменного тока. При напряжениях ниже этого уровня индикатор не активируется.

Также не реагируют на постоянное напряжение, так как NCV рассчитан на переменный ток с частотой 50 или 60 Гц. Если требуется проверить постоянное напряжение, необходимо использовать другие режимы мультиметра.

Слабая чувствительность может возникать из-за неправильного положения мультиметра относительно проводника. Сенсор NCV чувствителен к расстоянию – превышение 1-2 см от изоляции уменьшает вероятность срабатывания.

Влияние металлических или экранированных кабелей снижает электромагнитное поле, что препятствует срабатыванию NCV. В таких случаях рекомендуется проверить напряжение с помощью контакта через щупы.

Если режим не срабатывает на проводах, где известно наличие напряжения, стоит проверить состояние батареи мультиметра. Слабый источник питания снижает чувствительность детектора.

Для устранения проблем рекомендуется:

1. Убедиться, что проверяемое напряжение соответствует стандартным сетевым значениям (обычно 110–240 В переменного тока).

2. Поднести датчик ближе к проводу, не превышая рекомендуемое расстояние.

3. Использовать режим NCV на неповрежденной изоляции без металлических экранов.

4. Проверить и при необходимости заменить батареи мультиметра.

5. Если подозревается постоянное напряжение или низкое значение, переключиться на контактные измерения в режиме вольтметра.

Вопрос-ответ:

Что означает режим NCV на мультиметре и для чего он нужен?

Режим NCV (Non-Contact Voltage) на мультиметре позволяет определить наличие электрического напряжения без прямого контакта с проводником. Это достигается с помощью встроенного датчика, который улавливает электромагнитное поле, возникающее вокруг проводов под напряжением. Такой режим удобен для быстрой проверки наличия напряжения, особенно в сложных местах или когда контакт с проводом нежелателен.

Как мультиметр обнаруживает напряжение в режиме NCV без прикосновения к проводам?

В режиме NCV мультиметр использует чувствительный электростатический или электромагнитный датчик. Он реагирует на поле, которое создаётся вокруг токоведущих проводников при наличии напряжения. Датчик фиксирует это поле и сигнализирует пользователю звуковым или световым индикатором. При этом нет необходимости подключать щупы напрямую к проводам.

В каких ситуациях режим NCV может не сработать или показывать ошибочные результаты?

Режим NCV может не сработать, если напряжение слишком низкое, или электромагнитное поле слабое из-за экранирования проводов, например, в кабелях с металлической оплёткой. Также помехи от других источников электромагнитного излучения могут влиять на показания. Иногда рядом расположенные провода под напряжением создают ложный сигнал. Для точной диагностики рекомендуется дополнительно использовать другие методы измерения.

Какие меры безопасности стоит соблюдать при работе с режимом NCV на мультиметре?

При использовании NCV важно помнить, что этот режим не измеряет точное значение напряжения и не всегда выявляет все опасные ситуации. Не стоит полагаться только на NCV для проверки обесточивания цепей. Следует соблюдать стандартные правила безопасности при работе с электроприборами: использовать исправные приборы, не работать в мокрых условиях и избегать контакта с оголёнными проводами. Если есть сомнения, лучше провести измерения контактным способом и использовать защитное оборудование.

Как правильно включить и использовать режим NCV на мультиметре разных моделей?

В большинстве мультиметров режим NCV активируется отдельной кнопкой или поворотом переключателя на соответствующий символ. После включения нужно поднести датчик к проверяемому проводу или розетке, не касаясь контактов. Если напряжение присутствует, прибор подаст звуковой сигнал или загорится индикатор. На некоторых моделях чувствительность можно регулировать. Важно ознакомиться с инструкцией к конкретному устройству, так как особенности работы и обозначения могут различаться.
