АКПП AWF21 – это шестиступенчатая автоматическая коробка передач с планетарным механизмом, разработанная Aisin для переднеприводных и полноприводных автомобилей с поперечно расположенным двигателем. Она получила широкое распространение среди автомобилей марок Volvo, Ford, Mazda, Peugeot, Citroën и других. Индекс AWF21 является внутренним обозначением производителя Aisin; в каталогах автопроизводителей она может обозначаться как TF-80SC или AM6.
Коробка AWF21 рассчитана на крутящий момент до 450 Н·м, что делает её применимой в автомобилях среднего и бизнес-класса с бензиновыми и дизельными двигателями объемом до 3,2 литров. В конструкции применены двойной планетарный редуктор, электронноуправляемые гидравлические клапаны (соленоиды) и система адаптивного управления, позволяющая коробке подстраиваться под стиль вождения и условия эксплуатации.
Одной из ключевых особенностей AWF21 является модульная архитектура гидроблока, благодаря которой обеспечивается высокая ремонтопригодность. При замене отдельных соленоидов не требуется разбор всей коробки, а для адаптации новых компонентов достаточно выполнить программную калибровку блока управления.
Несмотря на надежную конструкцию, AWF21 требует строго регламентированного обслуживания. Замена масла каждые 60 000 км, использование только рекомендованной жидкости типа JWS 3309 или AW-1 и регулярная диагностика температуры масла позволяют избежать перегрева и ускоренного износа фрикционных элементов. Пренебрежение этими рекомендациями приводит к загрязнению гидроблока и нестабильной работе коробки на прогретом режиме.
Как устроена коробка передач AWF21: конструктивные элементы
Гидротрансформатор с блокировкой турбинного колеса отвечает за передачу крутящего момента от двигателя к коробке и снижает нагрузки при старте с места. Встроенная муфта блокировки активируется на прямых передачах для повышения КПД и уменьшения потерь энергии.
Механизм управления включает в себя электромагнитные соленоиды, управляющие гидравлическими клапанами. Эти клапаны направляют поток рабочей жидкости в нужные контуры, активируя соответствующие фрикционные элементы – тормоза и муфты. Работой системы управляет электронный блок управления (TCM), получающий данные от датчиков оборотов, положения дроссельной заслонки и температуры масла.
Фрикционные пакеты состоят из многодисковых муфт и тормозов, которые обеспечивают включение и отключение передач. Их конструкция адаптирована для длительной работы под высоким давлением и температурой, однако при перегреве или загрязнении масла ресурс резко снижается.
Масляный насос с приводом от первичного вала создает давление в гидросистеме. Он обеспечивает циркуляцию жидкости через радиатор охлаждения, фильтры и гидроблок, предотвращая перегрев и обеспечивая стабильную работу механизмов.
Картер трансмиссии выполнен из алюминиевого сплава и служит жёсткой основой для крепления всех внутренних компонентов. Внутри него размещаются каналы гидросистемы, опоры валов и фиксаторы механизмов.
Селекторный механизм подключён к актуатору, передающему команды от водителя на блок управления. В зависимости от выбранного режима работы трансмиссия меняет алгоритм переключений, активируя спортивный, зимний или экономичный режим.
С какими двигателями и автомобилями совместима AWF21
Автоматическая коробка передач AWF21 (также известная как TF-80SC) применяется в передне- и полноприводных моделях с поперечным расположением двигателя. Её конструкция рассчитана на работу с моторами, развивающими крутящий момент до 450 Н·м, что делает её универсальным решением для автомобилей среднего и бизнес-класса.
Одним из ключевых производителей, использующих AWF21, является Volvo. Эта трансмиссия устанавливалась на модели S60, V70, XC70 и XC90 с бензиновыми и дизельными двигателями объёмом от 2.0 до 3.2 литров, включая турбированные версии. У Ford коробка применялась в моделях Mondeo, S-MAX, Galaxy и Kuga, как правило, в паре с дизельными моторами Duratorq объёмом 2.0 и 2.2 литра.
У японского производителя Mazda трансмиссия AWF21 устанавливалась на Mazda 6 и CX-9 с двигателями серии MZR и V6 объемом до 3.7 литра. У General Motors эта коробка использовалась под индексом AF40-6 на моделях Opel Insignia, Saab 9-3 и 9-5 с турбированными бензиновыми и дизельными моторами, включая EcoTec 2.0T и 2.8T V6.
Совместимость AWF21 обеспечивается как с атмосферными, так и с турбированными двигателями, но особенно важно учитывать, что она чувствительна к превышению допустимого крутящего момента. Использование её в паре с форсированными моторами требует точной настройки блока управления TCM и контроля тепловой нагрузки.
При замене или восстановлении трансмиссии рекомендуется сверять оригинальные каталожные номера и версии прошивок. Некоторые вариации AWF21 имеют отличия в гидроблоке и программном обеспечении, что критично при установке в автомобили с разными типами привода и электроникой.
Типы масел, подходящие для коробки AWF21 и интервалы замены
Для автоматической коробки передач AWF21 требуется строго определённый тип трансмиссионной жидкости. Рекомендуемое масло – оригинальное Aisin ATF WS (World Standard), обладающее пониженной вязкостью и высокой термостойкостью. Оно обеспечивает корректную работу гидроблока, фрикционных пакетов и системы управления давлением. Использование неоригинальных или несовместимых жидкостей (например, Dexron III или Mercon V) приводит к сбоям в переключении и ускоренному износу компонентов.
Допустимые аналоги, сертифицированные для использования в AWF21: Idemitsu Type-TLS-LV, Mobil ATF 3309, Ravenol ATF T-WS Lifetime, Toyota WS (OEM), Total Fluide ATX. При выборе масла необходимо проверять допуски и соответствие спецификации Aisin Warner WS, а не ориентироваться только на маркетинговые заявления производителя.
Заводская рекомендация указывает на отсутствие необходимости регулярной замены масла в течение всего срока службы коробки. Однако на практике для увеличения ресурса трансмиссии рекомендуется проводить полную замену трансмиссионной жидкости каждые 60 000–80 000 км. При интенсивной эксплуатации – буксировка, городские пробки, резкие ускорения – интервал сокращают до 40 000 км. Частичная замена (примерно 3–4 литра) допустима, но менее эффективна, поскольку около половины жидкости остаётся в гидротрансформаторе и магистралях.
При замене необходимо также обновить масляный фильтр и прокладку поддона. Применение неоригинальных фильтров возможно, но только при наличии подтверждённого качества и точного соответствия посадочным размерам.
Распространённые неисправности коробки AWF21 и способы диагностики
Одна из наиболее частых проблем коробки передач AWF21 – рывки при переключении с первой на вторую и с третьей на четвёртую передачи. Такая неисправность зачастую связана с износом соленоидов или загрязнением гидроблока. Диагностика осуществляется с помощью сканера, фиксирующего ошибки типа P0751, P0756, P0761, указывающие на некорректную работу соленоидов Shift A, B и C.
Другой характерный симптом – пробуксовка на повышенных передачах. Причина – изношенные фрикционные пакеты (чаще всего 2-6 и 3-5-R). Для подтверждения износа требуется замер давления в гидросистеме и разборка агрегата. Повышенное количество металлической стружки в поддоне или намагниченных пробках указывает на разрушение фрикционов.
Периодическое включение аварийного режима без видимых причин может быть вызвано сбоем в работе датчика оборотов турбины (TSS). Для диагностики необходимо сравнить значения оборотов на входе и выходе коробки через сканер: если значения не совпадают при постоянной нагрузке, датчик требует замены.
Протечки масла на стыке корпуса коробки с охлаждающим теплообменником или через сальники валов – ещё одна распространённая проблема. При визуальном осмотре выявляется наличие масла на внешней части корпуса. Устранение возможно только путём замены прокладок или сальников с обязательной промывкой системы охлаждения масла.
Также нередки случаи, когда после длительной эксплуатации появляются вибрации на малых оборотах. Это может быть связано с разрушением демпфера гидротрансформатора. Для диагностики используется стробоскопическое тестирование при включенной передаче на стоящей машине – нестабильные колебания подтверждают проблему.
Игнорирование этих симптомов приводит к разрушению коробки и дорогостоящему ремонту. Рекомендуется проводить комплексную диагностику не реже одного раза в 60 000 км, включая чтение ошибок, анализ давления, проверку состояния масла и при необходимости вскрытие гидроблока.
Особенности работы AWF21 в условиях городской и загородной эксплуатации
АКПП AWF21 демонстрирует различные поведенческие характеристики в зависимости от условий эксплуатации. В городе она сталкивается с частыми переключениями, пробками и нагревом масла, тогда как в загородных условиях основной акцент смещается на стабильность работы на высоких скоростях и эффективность трансмиссии при длительных нагрузках.
- Городская эксплуатация:
- Коробка активно использует первые три передачи, из-за чего фрикционы подвергаются повышенному износу.
- Многократные старты и остановки вызывают частые срабатывания соленоидов, особенно S1 и S2, что увеличивает нагрузку на гидроблок.
- Рабочая температура масла может превышать 100 °C, особенно при неисправном радиаторе или загрязнённом теплообменнике, что ускоряет деградацию ATF.
- Рекомендуется сокращать интервал замены масла до 40 000 км при интенсивной городской нагрузке.
- Загородная эксплуатация:
- Основное переключение происходит в диапазоне с 4-й по 6-ю передачи, что снижает общее количество переключений и нагрузку на пакет сцеплений.
- При длительной езде на крейсерской скорости гидравлическое давление стабилизируется, снижая риск перегрева и кавитации в системе.
- Благодаря стабильной температуре масла замена ATF допустима каждые 60 000 км, при условии исправности охлаждающей системы.
- Режим торможения двигателем активируется мягче, так как коробка использует пониженную передачу с меньшей нагрузкой на планетарный механизм.
Для продления ресурса AWF21 рекомендуется установка внешнего масляного радиатора при преимущественной городской эксплуатации и регулярная диагностика состояния гидроблока каждые 80 000 км. Также критически важно использовать только рекомендованное масло ATF, соответствующее спецификации JWS 3309.

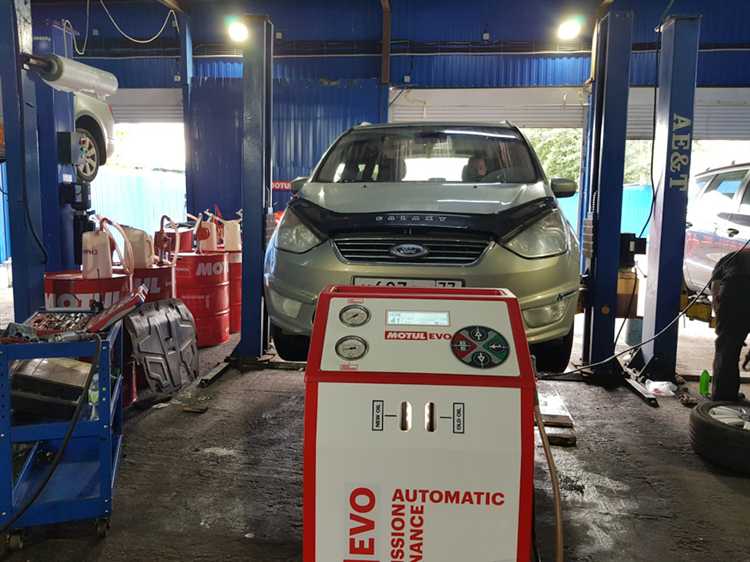

Как влияет температура и климат на работу AWF21
Температурный режим и климатические условия существенно влияют на эксплуатационные характеристики коробки передач AWF21. При низких температурах вязкость трансмиссионного масла повышается, что замедляет циркуляцию жидкости и увеличивает нагрузку на насос гидротрансформатора. Это приводит к затрудненному переключению передач и повышенному износу элементов сцепления.
В жарком климате происходит ускоренный нагрев масла до рабочих температур выше 90°C, что снижает его смазывающие свойства и увеличивает вероятность перегрева коробки. Перегрев вызывает разжижение масла, ухудшая гидравлическое давление и точность переключения.
- Для холодного климата рекомендуется использовать оригинальные масла с повышенной текучестью при низких температурах (например, ATF с классом вязкости Dexron VI или аналогичные), что обеспечивает стабильную работу при температурах до -40°C.
- В условиях высоких температур следует выбирать масла с повышенной термостойкостью и регулярно контролировать уровень и состояние масла, чтобы избежать деградации и преждевременного износа деталей.
- В регионах с резкими суточными перепадами температуры полезно проводить дополнительный контроль температуры масла во время длительных поездок и при остановках, чтобы избежать конденсации влаги и коррозии внутренних компонентов.
Кроме того, климат с высокой влажностью требует особого внимания к герметичности коробки и регулярной диагностике на предмет попадания влаги, которая ускоряет коррозийные процессы и ухудшает работу электронных блоков управления.
Использование качественного масла и своевременное техническое обслуживание с учетом климатических особенностей продлевает срок службы AWF21 и снижает риск возникновения неисправностей, связанных с температурным воздействием.
Процедура адаптации и сброса настроек коробки AWF21 после ремонта
После проведения ремонта или замены компонентов коробки передач AWF21 необходимо выполнить адаптацию блока управления для корректной работы трансмиссии. Адаптация сбрасывает накопленные ошибки и подстраивает параметры работы гидроблока и электромагнитных клапанов под текущие условия эксплуатации.
Для начала требуется подключить диагностический сканер, совместимый с протоколом OBD-II и поддерживающий работу с AWF21. Включите зажигание, но не заводите двигатель. Войдите в режим сервисного обслуживания трансмиссии, выбрав функцию «Reset adaptation» или аналогичную.
Процесс сброса занимает около 30–60 секунд, в течение которых контроллер очищает параметры адаптации и ошибочные коды. После завершения сброса следует проверить уровень и качество трансмиссионного масла, при необходимости долить или заменить его согласно регламенту.
После выполнения сброса рекомендуется провести тест-драйв с динамичным разгоном и переключениями передач, что позволит блоку управления заново обучиться оптимальному режиму работы. При этом стоит избегать резких нагрузок и длительной езды на одной передаче.
Если после адаптации возникают ошибки или коробка ведет себя нестабильно, повторите процедуру сброса или выполните углубленную диагностику с проверкой электрики и гидравлики трансмиссии. Важно использовать только оригинальные или рекомендованные производителем компоненты для предотвращения повторных сбоев.
Сравнение AWF21 с аналогичными автоматическими коробками других производителей
Коробка передач AWF21, разработанная компанией Aisin, отличается 5-ступенчатой гидромеханической конструкцией с электронным управлением и предназначена для двигателей средней мощности до 220 Нм. По сравнению с 6-ступенчатыми автоматами ZF 6HP, AWF21 уступает в количестве передач, что сказывается на плавности переключений и экономичности, особенно при высоких скоростях.
AWF21 имеет преимущество перед классическими 4-ступенчатыми автоматами от Jatco (например, RE4F04A) за счет более продвинутого алгоритма управления и встроенной системы адаптации к стилю вождения, что улучшает динамику и снижает износ компонентов.
В сравнении с 5-ступенчатыми автоматами от Hyundai (например, A5HF1), AWF21 показывает сопоставимую надежность, но выделяется лучшей интеграцией с электронными системами автомобиля, благодаря широкому использованию CAN-шины и более точной диагностике ошибок.
AWF21 не оснащена функцией двойного сцепления, присущей коробкам DSG от Volkswagen или DCT от Getrag, что ограничивает её эффективность при быстром переключении передач и уменьшении потерь мощности. Однако ее конструкция проще в обслуживании и менее чувствительна к качеству масла.
Рекомендации по эксплуатации AWF21 включают регулярную замену оригинального масла Aisin ATF и своевременное обновление ПО блока управления для улучшения адаптации к особенностям двигателя и стилю эксплуатации, что позволяет поддерживать конкурентоспособность по комфорту и надежности с аналогами.
Вопрос-ответ:
Какие основные технические характеристики коробки передач AWF21 выделяют её среди других автоматических трансмиссий?
Коробка AWF21 представляет собой 5-ступенчатую автоматическую трансмиссию, разработанную для переднеприводных автомобилей с мощностью двигателя до примерно 250 Нм. Она отличается компактными размерами и относительно невысоким весом, что способствует экономии топлива и улучшению динамики автомобиля. В конструкции применён гидротрансформатор с блокировкой для снижения потерь мощности, а также электронное управление, обеспечивающее плавное переключение передач и адаптацию к стилю вождения. Такой набор параметров делает AWF21 надёжным решением для среднеразмерных моделей с умеренными нагрузками.
Какие особенности конструкции AWF21 влияют на её ресурс и долговечность при эксплуатации?
В коробке AWF21 используется гидротрансформатор с блокировкой, что снижает тепловую нагрузку на масло и уменьшает износ деталей. Корпус изготовлен из лёгких сплавов, обеспечивающих эффективное охлаждение, а высококачественные фрикционные материалы повышают стойкость сцеплений. Управление коробкой происходит через электронный блок с адаптивными алгоритмами, позволяющими минимизировать рывки и повышать плавность переключения. Важным фактором долговечности является регулярная замена трансмиссионного масла и фильтров, так как чистота масла напрямую влияет на работу гидравлических узлов и электромагнитных клапанов.
Как адаптировать и сбросить настройки AWF21 после ремонта или замены деталей?
После проведения ремонта или замены узлов в AWF21 рекомендуется выполнить процедуру адаптации, чтобы электронный блок управления корректно считывал параметры работы трансмиссии. Для этого необходимо подключить диагностический сканер, через который сбрасываются накопленные адаптивные значения и запускается процесс обучения. В ходе тест-драйва контроллер анализирует скорость переключения, нагрузку и температуру, корректируя алгоритмы управления. Если адаптация не выполняется, возможны рывки при переключениях и нестабильная работа. При отсутствии специализированного оборудования рекомендуется несколько раз проехать на автомобиле с плавным набором и сбросом скорости, избегая резких нагрузок, что частично поможет восстановить параметры.
Влияет ли температура окружающей среды на работу коробки AWF21 и какие меры нужно принимать в холодном климате?
Температура оказывает заметное влияние на вязкость трансмиссионного масла, что напрямую отражается на скорости и плавности переключений AWF21. При низких температурах масло становится густым, что увеличивает нагрузку на насос и сцепления, замедляя отклик коробки. Для холодного климата рекомендуется использовать масла с подходящими вязкостными характеристиками, рекомендованные производителем, а также прогревать двигатель и коробку перед интенсивной эксплуатацией. Некоторые автомобили оснащены дополнительным подогревом масла или используют специальные режимы управления для защиты деталей при низких температурах. Игнорирование этих рекомендаций может привести к ускоренному износу компонентов и снижению срока службы трансмиссии.
