Что означают цифры на тнвд ом 601

Топливный насос высокого давления (ТНВД) для дизельного двигателя OM601 оснащён заводской маркировкой, в которой зашифрована информация о технических характеристиках, типе исполнения и совместимости устройства. Умение точно расшифровать эти данные необходимо при подборе аналога, ремонте или замене ТНВД.

Основная часть маркировки обычно содержит буквенно-цифровую последовательность, начинающуюся с кода производителя, за которым следуют цифры, обозначающие конструктивные особенности. Например, у ТНВД Bosch для OM601 часто встречается код 0 460 494 xxx, где xxx – индивидуальный номер модификации. Эта часть маркировки указывает на конкретную настройку давления, объём подачи и наличие управляющей электроники.

Следующий элемент маркировки указывает на двигатель или серию двигателей, с которыми насос совместим. Для OM601 встречаются обозначения 601.911, 601.912, и другие, что позволяет точно соотнести насос с конкретной версией силового агрегата. Несоответствие может привести к нестабильной работе двигателя или полному отказу в запуске.

Некоторые версии ТНВД имеют дополнительные буквенные индексы, например, VE4 или PES, указывающие на тип насоса и принцип его работы. Их наличие особенно важно при диагностике и техническом обслуживании. Также встречаются коды, описывающие тип привода, расположение штуцеров и тип регулятора оборотов.

Для точной идентификации рекомендуется использовать оригинальный номер Bosch, нанесённый на металлическую табличку или корпус насоса. Этот номер следует сверять с технической документацией производителя или каталогами запасных частей. Подмена ТНВД с отличающейся маркировкой, даже при визуальном сходстве, может привести к нарушению топливоподачи и повреждению двигателя.

Назначение и расположение маркировки на корпусе ТНВД OM601

Маркировка на корпусе топливного насоса высокого давления (ТНВД) двигателя OM601 предназначена для точной идентификации модели, исполнения и технических параметров устройства. Эта информация необходима при подборе заменяемых деталей, проведении регулировки и восстановительных работ, а также для корректной настройки топливной системы в соответствии с требованиями производителя.

На ТНВД OM601 маркировка наносится в заводских условиях методом гравировки или штамповки и располагается, как правило, на боковой плоскости алюминиевого корпуса со стороны, противоположной приводу от распредвала. В некоторых модификациях маркировка может находиться на верхней части корпуса, рядом с крепёжными фланцами или крышкой регулятора.

В маркировке содержится код модели (например, VE4/10F), серийный номер, а также номер спецификации Bosch (обычно начинается с 0 460 или 0 400). Эти данные позволяют точно определить не только тип ТНВД, но и его заводскую конфигурацию: количество секций, рабочее давление, тип регулятора подачи топлива и направление вращения вала.

Для считывания маркировки необходимо очистить корпус от загрязнений и отложений. Рекомендуется использовать мягкую щетку и средство для обезжиривания. Нельзя использовать абразивные материалы, способные повредить маркировку.

При замене или ремонте ТНВД важно сверять маркировку не только по внешнему виду, но и по каталожным данным производителя. Наличие полного номера спецификации позволяет избежать установки несовместимого насоса, особенно в случаях, когда двигатель подвергался модификации или замене компонентов.

Значение числового кода модели ТНВД и его элементов

• 0 460 – базовая серия, обозначающая тип рядного механического насоса Bosch VE. Это значение указывает, что перед нами насос с механическим регулированием, предназначенный для дизельных двигателей с непосредственным впрыском топлива.
• XXX (вторая тройка цифр) – идентификатор серии или модификации в пределах конкретного семейства насосов. Эти цифры важны для точной привязки к определённой конструкции: количество секций, особенности кулачкового вала, способ управления опережением впрыска и наличие управляющего электромагнитного клапана.
• XXX (третья тройка цифр) – индивидуальный номер модели, отражающий заводскую конфигурацию, параметры регулировки, тип исполнительного механизма и стандарты выбросов. Он критичен при заказе ремонтных комплектов, настройке подачи топлива и подборе аналога.

Помимо основного кода 0 460 XXX XXX, рядом часто наносится дополнительный код вида R 603-… или PES…, связанный с заводскими спецификациями Mercedes-Benz. Эти обозначения дублируют информацию, но имеют привязку к каталожной системе производителя автомобиля, а не Bosch.

При выборе или проверке ТНВД на OM601 необходимо сверять все элементы маркировки. Даже одна отличающаяся цифра может означать несовместимость по усилию подачи, фазировке или системе управления впрыском. Нельзя полагаться только на внешнее сходство корпуса.

Рекомендуется использовать оригинальный номер Bosch для запроса технической документации, параметров регулировки и заводской калибровки. Это исключает ошибки при замене насоса или восстановлении его характеристик после ремонта.

Идентификация года выпуска и модификации по маркировке

Для точного определения года выпуска и модификации ТНВД на двигателе OM601 необходимо расшифровать кодовую последовательность, нанесённую на корпус насоса. Основная часть информации содержится в номере модели, обычно начинающемся с обозначения R (роторный) или PES (рядный), за которым следует цифровой код.

Первые три цифры после буквенного обозначения, например PES5M55D320RS2244, указывают на конструктивные особенности и применимость к определённой линейке двигателей. Однако наиболее важным элементом для определения года является внутренняя маркировка, размещённая отдельно или в конце основной строки. Обычно она включает комбинацию из четырёх цифр, где две последние обозначают год выпуска. Пример: 0495 – апрель 1995 года.

Дополнительную информацию о модификации ТНВД несут символы, следующие сразу после цифрового блока. Буквы, такие как A, B, RS, могут указывать на различия в конфигурации привода, типе муфты опережения впрыска или наличии электронного управления. Например, суффикс RS означает наличие регулятора типа “RSV”, применяемого в модификациях с электронной регулировкой подачи топлива.

Если маркировка содержит код 0 460 494 XXX, то первые три цифры (в данном случае 460) – это код серии, 494 – семейство ТНВД, а последние три – уникальный номер модификации. Сопоставление этого номера с каталогами Bosch позволяет точно установить модель, год производства и особенности исполнения. Для этого рекомендуется использовать официальный каталог Bosch ESI[tronic] или онлайн-базы данных по коду насоса.

Чтобы исключить ошибки, необходимо сверять маркировку не только на корпусе, но и на паспортной табличке, закреплённой на корпусе ТНВД. Это особенно важно при подборе запасных частей или поиске эквивалентов для замены.

Расшифровка серийного номера и его структура

Серийный номер ТНВД на двигателе OM601 представляет собой уникальный цифровой код, который формируется по внутренней системе классификации производителя Bosch. Он используется для точной идентификации конкретной партии и версии насоса. Структура номера строго стандартизирована и содержит технически значимую информацию.

Типичный серийный номер состоит из 10 или более символов, расположенных в следующем порядке:

Пример: номер «0460484037 1374» означает, что насос относится к линейке 046, имеет модификацию 0484037, а уникальный код 1374 позволяет определить производственную серию и завод-изготовитель.

Для точной идентификации серийного номера рекомендуется использовать оригинальные каталоги Bosch или данные с электронных систем подбора (например, Bosch ESI[tronic]), так как внешняя схожесть номеров может вводить в заблуждение при подборе замен.

Важно учитывать, что серийный номер, выгравированный на корпусе, всегда привязан к конкретной настройке насоса: давление, объем подачи, характеристики кулачкового вала. Подмена насоса без сверки полного номера может привести к нарушению параметров работы двигателя.

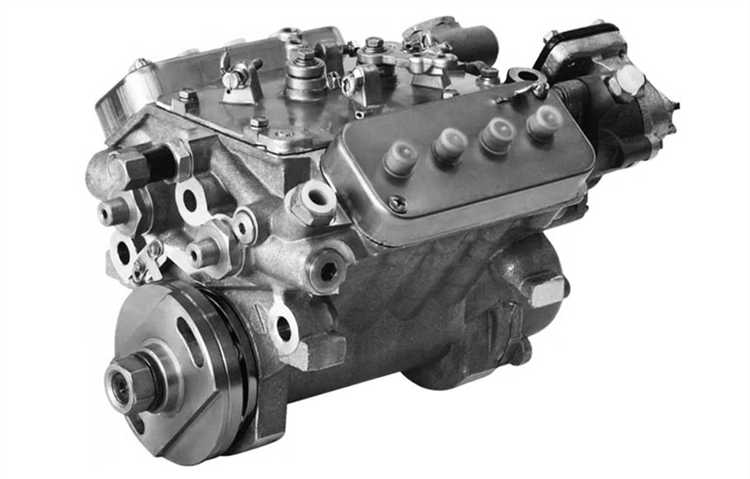

Обозначение параметров подачи топлива в маркировке

Также в маркировке может присутствовать индекс, обозначающий начало впрыска в градусах до ВМТ. Этот параметр критичен для обеспечения правильного сгорания смеси. Например, значение «13» означает, что впрыск начинается за 13° до верхней мёртвой точки поршня, что характерно для стандартных настроек OM601.

Отдельное обозначение касается числа плунжеров, которое может указываться через модификационный индекс. Для рядного насоса, применяемого на OM601, характерно наличие четырёх плунжерных секций, каждая из которых обслуживает отдельный цилиндр.

Значение параметра давления начала открытия нагнетательного клапана обычно зашифровано в виде цифрового кода, отражающего усилие, при котором топливо подаётся в магистраль. Для большинства моделей этот параметр находится в пределах 120–140 бар и влияет на формирование топливного факела.

Маркировка может также включать сведения о типе регулировки подачи – механической или с коррекцией по наддуву. В последнем случае в обозначении присутствует литера «R» или «RS», указывающая на наличие наддувного корректора подачи.

При выборе или замене ТНВД важно учитывать точное соответствие этих параметров оригинальной конфигурации двигателя OM601. Несоответствие в подаче даже на 2–3 мм³ может привести к изменению рабочих температур, перерасходу топлива и преждевременному износу компонентов системы впрыска.

Маркировка производителя и её особенности для OM601

Маркировка производителя на ТНВД двигателя OM601 представляет собой комплекс буквенно-цифровых обозначений, закреплённых непосредственно на корпусе насоса. Эти обозначения служат для идентификации завода-изготовителя, технологической партии и спецификации деталей.

Для OM601 характерны следующие особенности маркировки производителя:

• Код завода-изготовителя обычно состоит из двух-трёх букв, например, «MB» – Mercedes-Benz, либо «BOS» – Bosch, что отражает участие в производстве конкретных узлов.
• Нанесение маркировки осуществляется методом лазерной гравировки или глубокой штамповки, что обеспечивает стойкость к истиранию и эксплуатационным воздействиям.
• Наличие серийного номера производителя, который состоит из 7-9 знаков, включающих дату изготовления и внутренний номер партии.
• Маркировка содержит также обозначение стандарта качества, например, DIN или ISO, что подтверждает соответствие насоса установленным техническим нормам.
• У некоторых модификаций ТНВД OM601 встречается дополнительный код, указывающий на модификацию узла по мощности или подачу топлива.

При диагностике и замене ТНВД на OM601 рекомендуется учитывать именно маркировку производителя для точного подбора запчастей и проведения ремонтов с соблюдением заводских стандартов. Несовпадение маркировок часто приводит к снижению эффективности работы двигателя и быстрому износу деталей.

Рекомендуется использовать оригинальные компоненты, идентифицированные по маркировке, либо проверенные аналоги с точным соответствием кодов производителя.

Различия в маркировках ТНВД для атмосферных и турбированных версий

ТНВД двигателей OM601 для атмосферных и турбированных модификаций имеют принципиальные отличия в маркировке, отражающие особенности подачи топлива и настройки системы впрыска. В маркировке турбированных ТНВД присутствует дополнительный буквенный индекс, обозначающий повышенное давление подачи и адаптацию к наддуву.

Для атмосферных версий характерны коды с базовыми цифровыми комбинациями без буквенных добавок, например, «0460 494 0xx», где последние цифры указывают на конкретные параметры подачи и настройки без учета турбонаддува.

В турбированных модификациях маркировка включает буквы «T» или «TUR», например, «0460 494 Txx», что указывает на усиленную конструкцию ТНВД и изменённые характеристики подачи топлива под нагрузкой. Эти индексы сопровождаются изменением параметров топливного насоса, в частности повышенной максимальной подачей, что критично для правильной работы двигателя с турбонаддувом.

Кроме того, в маркировке турбированных ТНВД чаще встречается указание на серийные номера, начинающиеся с более высоких порядковых значений, что связано с усовершенствованием конструкции в поздних выпусках.

При идентификации ТНВД по маркировке важно учитывать наличие этих буквенных индексов и числовых различий для подбора правильной версии к конкретной модификации двигателя. Использование ТНВД с маркировкой, не соответствующей типу двигателя (атмосферный/турбированный), приводит к снижению эффективности и риску выхода из строя системы впрыска.

Как использовать маркировку при подборе и замене ТНВД

Маркировка на ТНВД двигателя OM601 содержит ключевые параметры, которые необходимо учитывать при подборе и замене насоса. Прежде всего, важен полный код модели, включающий цифровые и буквенные обозначения, указывающие на тип насоса, его подачу топлива и тип привода.

При подборе ТНВД необходимо сверять маркировку с оригинальным насосом по следующим позициям: код модели (например, 0431 546 007), год выпуска, а также особенности, связанные с атмосферной или турбированной версией двигателя. Несовпадение этих данных может привести к неправильной подаче топлива, что вызовет нестабильную работу мотора или повреждение компонентов.

Особое внимание стоит уделить числовым значениям, обозначающим максимальную подачу топлива и давление впрыска. Эти параметры должны совпадать с техническими требованиями двигателя OM601, чтобы обеспечить правильную мощность и экономичность.

При замене ТНВД рекомендуется также сверять серийный номер и дату выпуска для выявления совместимости с установленной системой управления двигателем. В некоторых случаях насосы одного типа могут иметь разные настройки, поэтому наличие точной маркировки поможет избежать ошибок.

Использование маркировки для проверки подлинности ТНВД снижает риск приобретения контрафактных или восстановленных изделий с изменёнными характеристиками. В идеале, стоит использовать оригинальные насосы, поставляемые производителем, с полной маркировкой и документацией.

Вопрос-ответ:

Что означает первая буква в маркировке ТНВД двигателя OM601?

Первая буква указывает тип производителя или модельный ряд насоса. Например, буква «A» может обозначать конкретную серию ТНВД, предназначенную для определённых версий двигателя OM601, отличающихся параметрами подачи топлива и характеристиками. Такая маркировка помогает точно идентифицировать насос среди множества вариантов и подобрать нужный при замене.

Как по маркировке определить год выпуска ТНВД OM601?

Год выпуска зашифрован в одном из символов маркировки, часто это цифра или буква, отражающая календарный год производства. Для OM601 существует система, где, например, цифра «5» может означать 1995 год, а буква «H» — 1998. Однако точное значение лучше сверять с официальной документацией производителя, так как коды могли изменяться в разные годы.

Какие параметры подачи топлива указываются в маркировке ТНВД и как их расшифровать?

В маркировке присутствуют цифровые значения, обозначающие объём подачи топлива и максимальное давление. Например, трехзначное число может отражать максимальный расход топлива в кубических сантиметрах на оборот. Зная этот код, можно определить, насколько насос подходит для конкретной модификации двигателя, и избежать несоответствия, которое влияет на работу мотора и расход топлива.

Можно ли по маркировке отличить ТНВД для атмосферной и турбированной версии OM601?

Да, в маркировке присутствуют отличительные знаки, которые помогают выявить предназначение насоса. Турбированные версии обычно имеют специальные буквенно-цифровые обозначения, указывающие на усиленную подачу топлива и повышенное давление. Это позволяет избежать установки неподходящего насоса, который не соответствует требованиям турбированного двигателя и может привести к снижению мощности или поломкам.
