Иммобилайзер – это электронное устройство, которое блокирует запуск двигателя при отсутствии правильного ключа или метки. Обычно он интегрирован в систему зажигания и взаимодействует с электронным блоком управления (ЭБУ). Местоположение иммобилайзера напрямую зависит от марки и модели автомобиля, а также года выпуска.
Чаще всего основной блок иммобилайзера располагается под приборной панелью, рядом с рулевой колонкой или в моторном отсеке, недалеко от блока предохранителей. Для точного поиска рекомендуется использовать схему электрооборудования конкретного автомобиля, которая доступна в сервисной документации или онлайн на профильных форумах.
Для диагностики и проверки работы иммобилайзера можно использовать сканер OBD-II с функцией чтения кодов безопасности. Если необходимо физически найти устройство, лучше отсоединять аккумулятор и работать осторожно, чтобы не повредить электронные компоненты. Также стоит учитывать, что современные автомобили могут иметь несколько связанных между собой блоков, управляющих иммобилайзером.

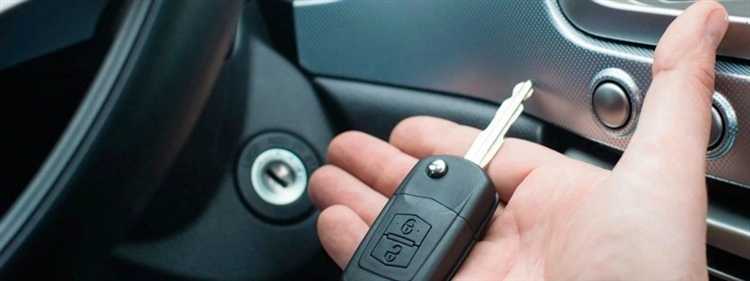

Типичные места установки иммобилайзера в разных марках автомобилей
В автомобилях марки Toyota модуль иммобилайзера обычно располагается под панелью приборов, рядом с блоком управления двигателем (ЭБУ). В некоторых моделях, например Corolla или Camry, его можно найти в области рулевой колонки, за пластиковой облицовкой.
У автомобилей Volkswagen (например, Golf, Passat) устройство часто встроено в блок зажигания, скрыто под рулевой колонкой, либо рядом с блоком комфорта, расположенным под панелью слева от водителя.
Для автомобилей BMW (3-й и 5-й серии) иммобилайзер интегрирован в корпус замка зажигания и блок управления ключами, размещаемый под торпедой около рулевой колонки, что усложняет его доступ без демонтажа панели.
У Ford Focus и Mondeo иммобилайзер монтируется непосредственно в электронном блоке управления двигателем или в отдельном модуле, установленном под приборной панелью, в районе центральной консоли.
Для Renault (например, Megane, Logan) модуль часто располагается в блоке центрального замка или в блоке управления двигателем, находящемся под капотом с левой стороны, ближе к моторному отсеку.
В автомобилях марки Nissan (например, Qashqai, X-Trail) иммобилайзер встроен в электронный блок управления зажиганием или размещён в отдельном компактном корпусе под рулевой колонкой, иногда совмещён с антенной кольца считывания ключа.
У Skoda (Octavia, Superb) модуль иммобилайзера обычно находится за приборной панелью или под рулевой колонкой, а также может располагаться рядом с ЭБУ, что требует аккуратного снятия обшивки.
Для Mercedes-Benz (C и E классы) устройство в большинстве случаев встроено в замок зажигания и электронный блок управления, расположенный под торпедой с водительской стороны, с необходимостью профессионального доступа для диагностики.
У большинства современных автомобилей иммобилайзер связан с системой бесключевого доступа, и его компоненты размещены в нескольких местах: антенный блок около замка зажигания, основной модуль у ЭБУ и датчики в корпусе рулевой колонки.
При поиске иммобилайзера рекомендуют тщательно изучать техническую документацию конкретной модели и при необходимости обращаться к специализированным сервисам, чтобы избежать повреждений и сбоев в работе электронной защиты.
Как определить наличие иммобилайзера по характеристикам и документации
Проверка наличия иммобилайзера начинается с анализа заводской документации автомобиля. В техническом паспорте (ПТС) и сервисной книжке иногда указывается наличие противоугонных систем, включая иммобилайзер. Искомые формулировки могут содержать термины: «иммобилайзер», «антиугонная система», «engine immobilizer», «anti-theft system».
Следует обратить внимание на комплектацию, указанную в руководстве пользователя или спецификации автомобиля, особенно если транспортное средство выпускается в нескольких вариантах. Иммобилайзер часто входит в базовую или среднюю комплектацию, но может отсутствовать в упрощённой версии.
- В автомобилях Toyota, наличие иммобилайзера часто обозначено значком ключа с волной на панели приборов при включении зажигания.
- У Volkswagen и Skoda система обычно называется «Immobilizer IV» или «Immo», а информация о ней содержится в блоке данных ЭБУ (через диагностическое оборудование).
- В Renault система может быть обозначена как «Transponder system» или «Anti-start system».
Если заводская документация недоступна, определить наличие иммобилайзера можно по внешним признакам ключа. Ключ с чипом, как правило, имеет пластиковую «головку» нестандартной толщины. Чип внутри не виден, но он активируется при поднесении к замку зажигания. При попытке завести двигатель нештатным способом, стартер может сработать, но запуск двигателя будет блокирован.
Также можно воспользоваться диагностическим сканером OBD2: при наличии иммобилайзера в памяти блока управления отображаются соответствующие коды или параметры. В некоторых случаях отображается статус «IMMO active» или аналогичный.
Наконец, при покупке автомобиля с рук, желательно запросить у продавца дубликат ключа. Если в комплекте присутствует «мастер-ключ» (обычно красного цвета) или карточка с кодом иммобилайзера, это также косвенно подтверждает наличие системы.

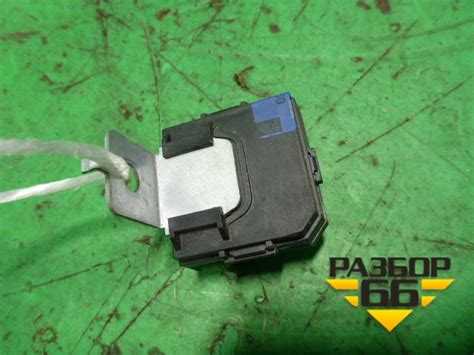

Методы визуального поиска иммобилайзера в салоне автомобиля
Начать следует с осмотра зоны под рулевой колонкой. В большинстве случаев управляющий блок иммобилайзера размещается рядом с монтажным блоком предохранителей или вблизи рулевого вала. Обратите внимание на небольшие пластиковые модули с маркировкой, проводами и фишками, отличающимися от заводской проводки по цвету или качеству изоляции.
Проверьте место за центральной консолью – особенно если автомобиль дооснащён сигнализацией с иммобилайзером. Часто блок устанавливают за магнитолой или под нишей климатической установки. Визуальные признаки – нештатные скрутки, дополнительная изолента, не заводские хомуты.
Зона под сиденьем водителя и пассажира также может использоваться для скрытой установки. Особенно в тех случаях, когда речь идёт о вторичном монтаже. Приподнимите обшивку пола и проверьте наличие посторонних блоков или кабелей.
Если в автомобиле предусмотрена съемная панель под вещевым ящиком или возле центрального тоннеля – стоит её открыть. Некоторые модели оборудованы техническими отсеками, где возможно размещение компонентов системы блокировки запуска.
Также проверьте зону возле замка зажигания. Катушка считывателя, взаимодействующая с ключом или меткой, может быть видна в виде кольца вокруг цилиндра. От неё обычно отходит провод, ведущий к основному блоку.
Визуальный поиск требует внимательности к деталям: несоответствия в кабельных трассах, нестандартные элементы крепежа, следы вскрытия панелей – всё это может указывать на местоположение устройства.

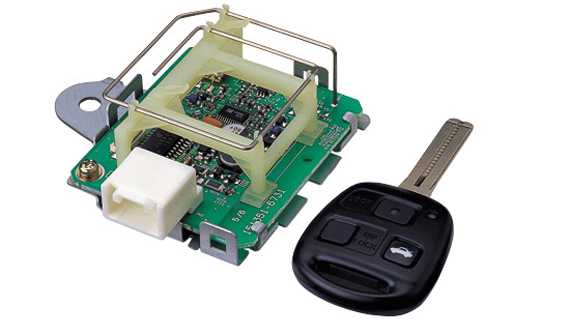

Поиск блока управления иммобилайзером под капотом
Блок управления иммобилайзером под капотом может быть установлен в моторном отсеке, рядом с основным ЭБУ (электронным блоком управления двигателем). Его форма и размеры варьируются, но чаще всего это компактный пластиковый модуль с разъёмами, похожими на те, что используются в системе впрыска топлива.
Первым шагом следует осмотреть область рядом с аккумулятором, монтажным блоком предохранителей и жгутами, ведущими к ЭБУ. В некоторых моделях, например, у Opel или старых версий Renault, блок иммобилайзера монтируется на перегородке моторного отсека ближе к водительской стороне. У японских автомобилей он нередко размещён рядом с левой фарой или под верхней крышкой воздушного фильтра.
На корпусе может присутствовать маркировка: “IMMO”, “Immobilizer Unit”, а также логотип производителя системы (например, Valeo, Bosch, Siemens). Если маркировка отсутствует, стоит обратить внимание на разъёмы: блок иммобилайзера обычно соединяется с антенной кольца на замке зажигания, сигналами CAN-шины и управляющей линией к ЭБУ.
Для точной идентификации желательно использовать схему электропроводки конкретной модели автомобиля. Заводская документация указывает местоположение компонентов системы, включая блок иммобилайзера, что существенно упрощает поиск.
В некоторых случаях блок закреплён с обратной стороны моторного щита, и для доступа потребуется снять пластиковую обшивку или отсоединить отдельные узлы (например, бачок омывателя). При демонтаже важно отключить клемму аккумулятора во избежание повреждения электронных систем.
Использование диагностического сканера для обнаружения иммобилайзера
Для доступа к данным иммобилайзера используется диагностический разъём OBD-II, расположенный в пределах досягаемости водителя – чаще всего под рулевой колонкой или в нижней части центральной консоли. Подключение сканера позволяет считать коды, связанные с системой иммобилизации, а также определить электронный блок, отвечающий за её работу.
После подключения необходимо выбрать протокол, соответствующий марке и году выпуска автомобиля (например, ISO 9141-2, CAN, KWP2000). Большинство мультимарочных сканеров, таких как Autel, Launch или Bosch, автоматически определяют нужный протокол. В меню следует перейти в раздел «Immobilizer» или «Security», если он доступен.
Сканер может вывести данные о состоянии транспондера, текущем статусе иммобилайзера (активен/неактивен), а также об ошибках, связанных с потерей связи между ключом и блоком управления. Присутствие ошибок с кодами вроде B2799, P1610 или P1629 указывает на участие иммобилайзера в текущей неисправности.
Некоторые модели сканеров предоставляют карту электронных блоков, где можно точно определить физическое расположение модуля управления иммобилайзером (IMMO ECU или Smart Key ECU). Эта информация особенно полезна при скрытой установке блока, характерной для ряда автомобилей Toyota, Nissan, VAG и других.
Если сканер не показывает данных по иммобилайзеру, возможно, используется протокол с ограниченным доступом или необходим специализированный дилерский прибор, например, Techstream для Toyota или VCDS для Volkswagen. В таких случаях универсальные сканеры оказываются малополезны.
Использование диагностического сканера – один из немногих способов с высокой точностью определить участие иммобилайзера в неисправности запуска и получить доступ к его электронным параметрам без демонтажа компонентов.
Что делать при отсутствии видимых компонентов иммобилайзера
Если при визуальном осмотре в салоне и под капотом не удаётся обнаружить элементы системы иммобилайзера, следует перейти к проверке через сервисный разъём OBD-II. Подключение диагностического сканера с функцией чтения блоков управления позволяет получить информацию о наличии и конфигурации иммобилайзера в конкретном автомобиле.
Следующий шаг – изучение технической документации: руководства по эксплуатации, электрических схем и сервисных мануалов. В некоторых моделях блок управления иммобилайзером встроен в приборную панель, блок комфорта или ЭБУ двигателя, из-за чего он может быть недоступен для прямого осмотра. Без чёткого понимания компоновки конкретной модели поиск вручную может оказаться неэффективным.
Если документация недоступна, можно обратиться к специализированным форумам, где владельцы аналогичных моделей делятся схемами размещения и фотографиями. Нередко иммобилайзер устанавливается за центральной консолью, под торпедо или внутри рулевой колонки, а его корпус может быть без маркировки.
В случае, когда самостоятельный поиск результатов не даёт, рекомендуется обратиться к автоэлектрику с опытом работы с конкретной маркой. Специалист сможет локализовать систему с помощью диагностического оборудования и снять часть обшивки без риска повреждений.
Особенности иммобилайзера в системах с бесключевым доступом
В автомобилях с системой бесключевого доступа иммобилайзер интегрирован в электронный модуль управления доступом. Он активируется автоматически при удалении метки-ключа от автомобиля и блокирует запуск двигателя, независимо от наличия физического ключа.
Такие системы используют радиочастотную идентификацию (RFID) или ультранизкочастотную связь (ULF) для аутентификации метки. Иммобилайзер распознаёт сигнал только от оригинальной метки, зарегистрированной в памяти блока управления. Любые попытки подмены или ретрансляции сигнала приводят к отказу в запуске.
Блок управления иммобилайзером в таких системах часто объединён с модулем Smart Key или ECU системы доступа. Находится он не под рулевой колонкой, как в классических решениях, а за приборной панелью или вблизи антенн приёма сигнала – чаще всего в центральной части салона или в районе консоли между сиденьями.
Для диагностики и проверки работоспособности иммобилайзера в бесключевой системе потребуется дилерский сканер или устройство с поддержкой протоколов OEM-производителя. Универсальные OBD2-сканеры в этом случае не предоставляют доступ к функциям аутентификации или журналам ошибок модуля доступа.
Если система не распознаёт метку, следует сначала проверить батарейку в брелоке и антенны, расположенные в дверных ручках и в салоне. Повреждение хотя бы одной антенны может нарушить работу всего комплекса. Для точного определения неисправности применяется тестирование сигнала в диапазоне 125 кГц и 433/868 МГц с помощью специализированных измерителей.

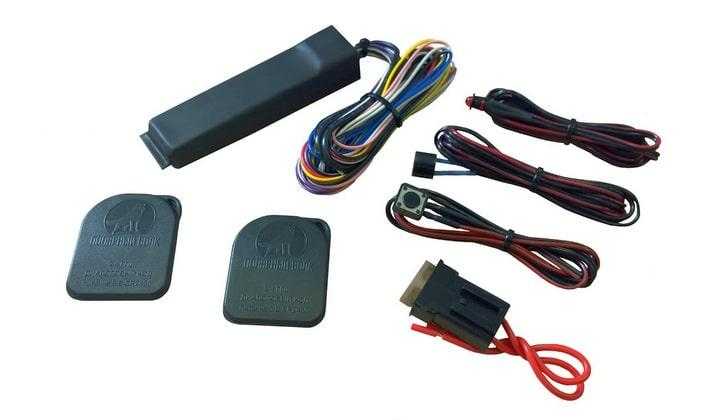

Советы по безопасности при работе с иммобилайзером автомобиля
Перед любыми действиями с иммобилайзером необходимо отключить аккумулятор. Это исключает случайное короткое замыкание или срабатывание системы блокировки зажигания. Работы выполняются исключительно при отключённой массе.
Если в системе используется электронный ключ с радиочастотной меткой, не приближайте его к источникам электромагнитных помех (например, мощным динамикам, Wi-Fi-роутерам, сварочным аппаратам). Это может привести к частичной потере данных метки или сбою в распознавании сигнала.
- Не пытайтесь переподключать провода в обход штатной схемы – большинство современных блоков имеют защиту от взлома и при вмешательстве могут полностью заблокировать запуск.
- При замене или демонтаже иммобилайзера убедитесь, что используете сервисную документацию с указанием пинов и номеров разъёмов конкретной модели автомобиля.
- Во время диагностических работ не вынимайте чип из ключа или транспондера без антистатических мер. Разряд статического электричества способен повредить внутреннюю микросхему.
- При работе вблизи блока управления иммобилайзером избегайте контакта с влажной средой, особенно если он установлен под капотом или в нише салона.
Если требуется временное отключение иммобилайзера, это выполняется только с использованием оригинального диагностического оборудования, совместимого с маркой автомобиля. Подключение сторонних устройств без гарантии совместимости может привести к повреждению CAN-шины или потере кода синхронизации.
После любых вмешательств обязательно проводится проверка корректности запуска двигателя, функционирования ключей и восстановления связи между ЭБУ и блоком иммобилайзера. Отсутствие ошибок в памяти системы не гарантирует надёжной работы – проверка выполняется в разных режимах: холодный пуск, повторный запуск, отключение питания.
В случае сомнений рекомендуется обратиться к технической документации от производителя или к профессиональному автоэлектрику, имеющему опыт работы с конкретной моделью иммобилайзера. Самостоятельное вмешательство без понимания структуры системы может привести к полной блокировке запуска и необходимости замены ключей и ЭБУ.
Вопрос-ответ:
Можно ли найти иммобилайзер самостоятельно без обращения в сервис?
Да, в большинстве случаев это возможно. Иммобилайзер обычно располагается рядом с рулевой колонкой, за приборной панелью или под капотом в районе монтажного блока. Если у вас есть базовые навыки демонтажа пластиковых элементов и понимание автомобильной электрики, вы сможете найти устройство самостоятельно. Однако некоторые модели автомобилей скрывают блоки глубже, и тогда потребуется схема электросистемы или специализированный сканер.
Как визуально отличить иммобилайзер от других электронных модулей?
Иммобилайзер отличается компактными размерами и часто не имеет явных маркировок. Его корпус, как правило, пластиковый, иногда с наклейкой, где указаны аббревиатуры вроде «IMMO», «ECU-IMM» или схожие. Часто к нему идут провода, идущие от антенны кольца вокруг замка зажигания или от блока управления центральным замком. Однако спутать его с блоком сигнализации или модулем управления замками вполне возможно, если нет доступа к технической документации.
Есть ли разница в расположении иммобилайзера на машинах с кнопкой запуска двигателя?
Да, на автомобилях с кнопкой Start/Stop система иммобилайзера интегрирована с электронным блоком управления доступом. В таких случаях антенна считывания сигнала с ключа располагается в салоне — чаще всего в подлокотнике, торпедо или в районе кнопки запуска. Сам управляющий модуль может быть совмещён с другим электронным блоком, и его сложнее идентифицировать без специализированного оборудования.
Если визуально нет блока иммобилайзера, как его найти?
В таких случаях стоит использовать диагностический сканер OBD-II. С его помощью можно получить данные о состоянии системы иммобилайзера и определить наличие ошибок или отсутствие связи с блоком. Также полезно изучить техническую документацию или электрические схемы конкретной модели — они часто содержат точное расположение всех компонентов.
Иммобилайзер может быть встроен в ЭБУ двигателя?
Да, такое решение используется на ряде автомобилей, особенно более новых. В этом случае отдельного блока иммобилайзера нет — его функции выполняет программная часть в составе основного электронного блока управления двигателем. Определить это можно через электронную диагностику или при изучении схем автомобиля. Самостоятельный демонтаж в таких случаях нецелесообразен — это может нарушить работу всей системы управления.
