Isp программирование что это такое

ISP программирование (In-System Programming) – метод загрузки и обновления программного обеспечения микроконтроллеров и других встроенных устройств непосредственно в их рабочей системе без необходимости извлечения чипа из платы. Это позволяет быстро тестировать и модифицировать прошивки на этапе разработки и эксплуатации оборудования.

Ключевым элементом ISP является интерфейс, через который происходит программирование – чаще всего это SPI, UART, JTAG или специализированные протоколы. Выбор интерфейса определяется архитектурой микроконтроллера и требованиями к скорости и удобству обновления. Для успешного ISP необходимо обеспечить корректное питание устройства и стабильную связь с программирующим оборудованием.

Для реализации ISP применяются программаторы или отладочные платы, поддерживающие конкретный протокол. Важным аспектом является соблюдение временных ограничений и последовательности команд, чтобы избежать повреждения памяти микроконтроллера. В процессе программирования контроллер переводится в специальный режим, при котором происходит стирание, запись и проверка содержимого памяти.

ISP программирование эффективно снижает время выпуска обновлений и позволяет внедрять новые функции без замены аппаратных компонентов. Оптимальная организация процесса требует четкого понимания аппаратных особенностей устройства, протокола обмена и используемого ПО для программирования.

Принцип работы ISP программирования в микроконтроллерах

ISP (In-System Programming) позволяет программировать микроконтроллер непосредственно в рабочей системе без необходимости вынимать его из платы. Для этого микроконтроллер должен поддерживать встроенный загрузчик (bootloader) или иметь выделенный интерфейс программирования, например, SPI, UART или I²C.

Процесс начинается с активации режима программирования, который может инициироваться подачей определённой последовательности сигналов на программные пины или через специальную команду. После этого контроллер переходит в режим приёма программного кода по выбранному интерфейсу.

Данные для записи передаются в формате последовательных пакетов с проверкой целостности, обычно с использованием CRC или контрольных сумм. Микроконтроллер принимает, проверяет и записывает эти пакеты непосредственно в флеш-память, устраняя необходимость в дополнительном программаторе.

ISP обеспечивает возможность обновления прошивки без демонтажа устройства, что критично для серийного производства и обслуживания. Для минимизации ошибок важно соблюдать требования по напряжению питания и уровню сигналов интерфейса, а также использовать рекомендованные производителем средства и протоколы передачи данных.

Большинство современных микроконтроллеров поддерживают ISP с защитой памяти от случайного стирания и записью по блокам, что увеличивает надёжность процесса. При программировании следует контролировать состояние флагов готовности и ошибок, чтобы избежать повреждения прошивки.

Необходимое оборудование для ISP программирования

Для подключения программатора к целевой плате необходимы качественные штыревые соединители или разъемы, соответствующие распиновке ISP. Рекомендуется использовать разъемы с фиксацией, чтобы исключить неплотные контакты во время программирования.

Питание целевой системы при ISP должно быть стабильным и соответствовать спецификациям микроконтроллера. Иногда целевая плата питается от внешнего источника, но в ряде случаев программатор может обеспечивать питание через ISP-разъем – это следует учитывать при выборе оборудования.

Для контроля и диагностики полезен цифровой мультиметр и осциллограф с частотой не менее 20 МГц, чтобы проверять сигналы линий программирования и напряжения питания. Это позволяет оперативно выявлять ошибки подключения и неисправности.

Необходим программный интерфейс – специализированное ПО (например, Atmel Studio, avrdude, STM32CubeProgrammer), совместимое с выбранным программатором и микроконтроллером. Для успешного ISP программирования важно обеспечить актуальные драйверы и обновления ПО.

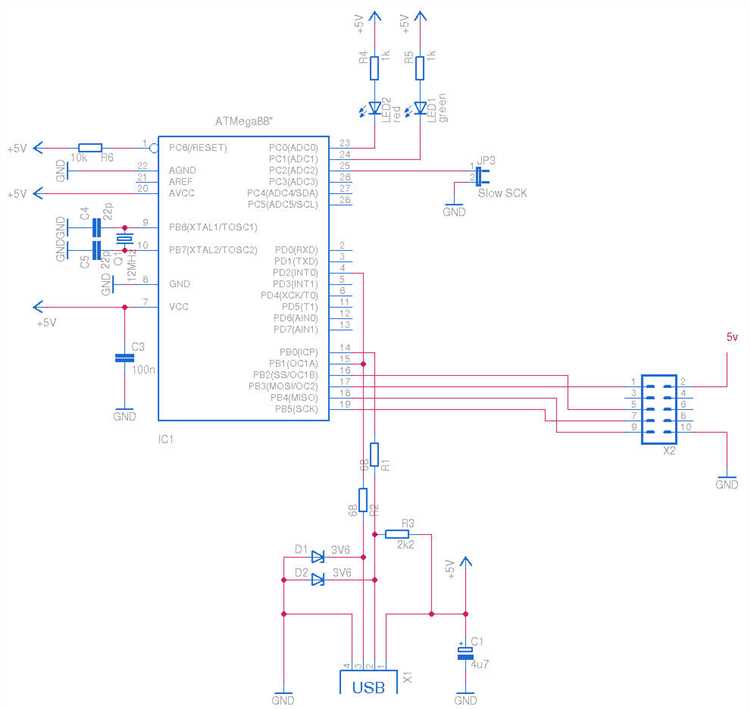

Подключение программатора к целевому устройству через ISP интерфейс

Для корректной работы ISP-программирования необходимо обеспечить надежное соединение программатора с микроконтроллером по специализированным контактам. Основные линии интерфейса включают:

• MOSI (Master Out Slave In) – линия передачи данных от программатора к микроконтроллеру;
• MISO (Master In Slave Out) – линия передачи данных от микроконтроллера к программатору;
• SCK (Serial Clock) – синхронизация обмена данными;
• RESET – управление переходом микроконтроллера в режим программирования;
• GND – общая земля;
• VCC – питание целевого устройства, если программатор поддерживает подачу питания.

Для подключения используют стандартные 6- или 10-контактные разъемы, соответствующие спецификациям ISP. При подключении необходимо учитывать следующие рекомендации:

1. Убедиться в совпадении уровней логики программатора и микроконтроллера (3.3 В или 5 В) для предотвращения повреждения компонентов.
2. Использовать короткие, экранированные кабели для минимизации помех и искажений сигнала.
3. Обеспечить стабильное питание целевого устройства во время программирования, либо использовать питание программатора при его поддержке.
4. Подключать линии строго по назначению, соблюдая полярность и контактную схему, чтобы избежать неправильной работы или повреждений.
5. При наличии конденсаторов и других фильтрующих элементов на линиях питания убедиться, что они не препятствуют программированию.

В некоторых случаях требуется отключать периферийные устройства, влияющие на линии ISP, чтобы избежать конфликтов. После подключения необходимо проверить связь с микроконтроллером через специализированное ПО, убедившись в успешном распознавании устройства.

Процедура загрузки прошивки через ISP: пошаговое руководство

Для успешной загрузки прошивки через ISP необходимо выполнить следующие действия.

1. Подготовка оборудования. Подключите программатор к микроконтроллеру согласно документации, учитывая правильную полярность питания и сигнальные линии (MISO, MOSI, SCK, RESET). Убедитесь, что источник питания стабилен и соответствует требованиям микроконтроллера.

2. Настройка программного обеспечения. Запустите специализированное ПО для ISP (например, avrdude, ST-Link Utility или MPLAB X IPE). В настройках выберите модель микроконтроллера, тип интерфейса ISP и соответствующий COM-порт или USB-устройство программатора.

3. Проверка связи с устройством. Выполните команду чтения идентификатора микроконтроллера или проверки его статуса. При отсутствии ответа проверьте соединения и уровень сигнала RESET, он должен удерживаться в активном состоянии во время программирования.

4. Загрузка прошивки. Выберите файл прошивки в формате HEX или BIN. Запустите процесс записи, при этом ПО разбивает данные на пакеты и посылает их по SPI или другому интерфейсу. Каждый пакет подтверждается микроконтроллером для исключения ошибок передачи.

5. Проверка записи. После завершения загрузки рекомендуется выполнить чтение памяти и сравнение контрольных сумм исходного файла и записанного содержимого. Это гарантирует целостность данных.

6. Завершение процесса. Отключите питание микроконтроллера, снимите соединения программатора. Убедитесь, что микроконтроллер запускается с новой прошивкой без ошибок.

Типичные ошибки при ISP программировании и методы их устранения

Основной источник проблем при ISP программировании – некорректное подключение интерфейса программатора к целевому устройству. Часто встречается путаница с пинами питания и заземления, что приводит к отсутствию связи или повреждению микроконтроллера. Для исключения ошибки следует тщательно сверять распиновку платы с документацией и использовать мультиметр для проверки контактов.

Еще одна распространенная ошибка – неправильные настройки частоты тактового сигнала программатора. Если частота превышает допустимые значения микроконтроллера, прошивка может не загружаться или происходить искажение данных. Рекомендуется начинать с минимальной частоты и постепенно увеличивать, контролируя стабильность соединения.

Некорректный выбор протокола программирования или несовместимость прошивальщика с микроконтроллером приводит к ошибкам чтения и записи. Важно использовать официальное ПО и актуальные версии драйверов, а также проверять поддержку конкретной модели устройства перед началом процедуры.

Ошибки питания часто проявляются в виде внезапного прерывания процесса программирования. Для решения требуется обеспечить стабильное питание микроконтроллера, исключить падения напряжения и помехи. Использование отдельного источника питания для целевой платы и фильтров на линии питания повышает надежность.

Повреждение микроконтроллера из-за электростатического разряда – еще одна частая проблема. Для защиты необходимо применять заземляющие браслеты, антистатические коврики и избегать прямого контакта с пинами без соответствующих мер.

Ошибки в настройках фьюзов (конфигурационных бит) часто приводят к блокировке устройства или невозможности последующего программирования. Рекомендуется перед записью тщательно изучить документацию и использовать проверенные шаблоны настроек, а при сомнениях – выполнять сброс фьюзов с помощью специализированного оборудования.

Особенности ISP программирования разных производителей микроконтроллеров

У Atmel AVR распространён протокол SPI для ISP, обычно с четырьмя контактами (MISO, MOSI, SCK, RESET). Учитывайте, что линия RESET должна быть надёжно управляемой, иначе устройство может войти в нестабильный режим. Кроме того, некоторые контроллеры AVR требуют отключения защиты от записи перед началом ISP, что нужно выполнять через конфигурационные байты.

STMicroelectronics STM32 используют встроенный загрузчик через интерфейс UART или USB (в зависимости от серии). Для активации режима ISP требуется подтянуть пины BOOT0 и RESET к определённым уровням логики. Обязательно проверяйте документацию, так как версии загрузчиков отличаются, и некоторые методы передачи данных требуют особого программного обеспечения, например, STM32CubeProgrammer.

NXP LPC микроконтроллеры традиционно поддерживают ISP через последовательный интерфейс UART. Особенность – возможность программирования без снятия кристалла с платы, но с условием соблюдения определённого временного порядка сигналов на пинах TX и RESET. Кроме того, важно соблюдать ограничения по питанию и уровню сигналов, чтобы избежать повреждения флеш-памяти.

При работе с ISP каждого производителя необходимо учитывать специфику протоколов и требования к аппаратной реализации. Рекомендовано использовать фирменные программаторы и ПО, так как универсальные решения часто не поддерживают все особенности и функции безопасности. Также важно следить за версией микроконтроллера и датой выпуска, так как производители могут вносить изменения в протоколы и алгоритмы программирования.

Вопрос-ответ:

Что означает термин ISP в контексте программирования?

ISP — это сокращение от «In-System Programming», что переводится как «программирование в системе». Этот метод позволяет записывать программный код напрямую в микроконтроллер или другое программируемое устройство без необходимости извлекать его из платы. Такой подход облегчает обновление и тестирование встроенного программного обеспечения.

Каким образом происходит процесс программирования микроконтроллера через ISP?

Программирование через ISP выполняется с помощью специального интерфейса, который соединяет программатор с микроконтроллером, установленным на плате. Через этот интерфейс данные и команды передаются для записи в память устройства. Обычно для этого используются линии управления, такие как SPI или UART, а также питание и земля. В результате программатор записывает нужный код непосредственно в микроконтроллер, минуя необходимость его вынимания.

Какие преимущества дает использование ISP программирования по сравнению с другими способами?

Одно из главных преимуществ ISP — удобство обновления прошивки без демонтажа микроконтроллера из устройства. Это экономит время при отладке и снижает риск повреждения компонентов. Кроме того, такой метод позволяет массово перепрограммировать устройства на производстве и быстро вносить исправления или новые функции после выпуска изделия.

Есть ли ограничения или особенности, которые нужно учитывать при работе с ISP?

Да, при использовании ISP важно учитывать особенности конкретного микроконтроллера и его интерфейса программирования. Некоторые модели требуют соблюдения определенного порядка подачи питания и сигналов, а также наличие специального режима работы для успешной записи. Кроме того, при программировании необходимо обеспечить надежный контакт между программатором и платой, чтобы избежать ошибок и повреждения данных.

Можно ли использовать ISP программирование для всех микроконтроллеров?

Не для всех, но для большинства современных микроконтроллеров ISP является стандартным способом загрузки программного кода. Тем не менее, есть устройства, которые не поддерживают данный метод и требуют внешнего программатора с другим протоколом, либо программирования до установки на плату. Перед началом работы важно изучить техническую документацию конкретного микроконтроллера, чтобы понять, доступен ли ISP и какие требования к нему предъявляются.
