Диск сцепления представляет собой сложный узел, обеспечивающий передачу крутящего момента от двигателя к трансмиссии. Его конструкция включает несколько функциональных слоёв, каждый из которых выполнен из материалов с заданными физико-механическими характеристиками. Ключевыми элементами являются фрикционные накладки, каркас (диск-основа), демпферный механизм и ступица.
Фрикционные накладки изготавливаются на основе медно-графитовых, органических или керамических композитов. Наибольшее распространение получили органические накладки с добавками латунной или медной стружки, обеспечивающие стабильный коэффициент трения (0,35–0,45) и приемлемый срок службы при умеренных нагрузках. В спортивных и грузовых применениях предпочтение отдают керамическим и карбон-керамическим материалам с повышенной термостойкостью.
Основа диска изготавливается из конструкционной стали (например, Ст3 или 40Х) методом штамповки или литья. Основные требования – жёсткость, устойчивость к кручению и отсутствие остаточных деформаций при циклических нагрузках. Для снижения массы иногда применяются перфорации, которые одновременно способствуют лучшему теплоотведению.
Демпферный узел состоит из набора пружин и направляющих втулок, снижающих крутильные колебания и пиковые нагрузки при включении сцепления. Материалы пружин – легированные пружинные стали (60С2А, 50ХФА), закалённые до твёрдости не ниже HRC 45. Поверхности трущихся элементов демпфера дополнительно упрочняются методом цементации или нитроцементации.
Ступица выполняется из высокопрочной стали с точной термообработкой, поскольку на неё передаются значительные моментные нагрузки. Шлицы на ступице изготавливаются методом протяжки, а затем подвергаются индукционной закалке для увеличения ресурса сопряжения с первичным валом коробки передач.

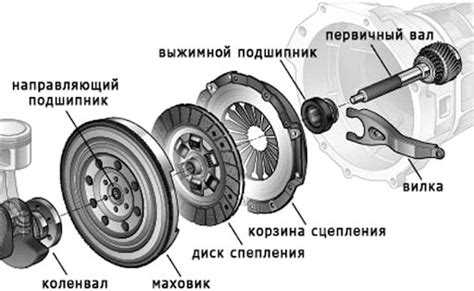

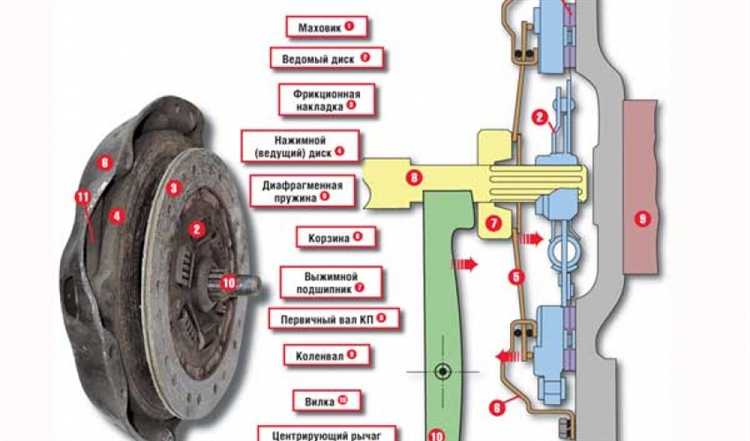

Конструкция диска сцепления: основные элементы
Диск сцепления состоит из нескольких функциональных компонентов, каждый из которых выполняет строго определённую задачу. Конструкция рассчитана на передачу крутящего момента от двигателя к трансмиссии с минимальными потерями и высокой износостойкостью.
Носовая (ведущая) ступица соединяется с первичным валом коробки передач через шлицевое соединение. Изготавливается из легированной стали, способной выдерживать значительные ударные и крутящие нагрузки. Внутри ступицы может находиться демпферная пружинная система.
Фрикционные накладки приклеены и дополнительно закреплены к основному диску. Изготавливаются из многослойных композитов на основе стекловолокна, латунной проволоки и смол. Для работы в условиях высоких температур применяются органические или керамические смеси.
Демпферные пружины гасят вибрации и колебания при резкой передаче крутящего момента. Их жёсткость подбирается под конкретную трансмиссию. Обычно используются 4–6 цилиндрических пружин, размещённых в специальных посадочных местах между ступицей и основанием диска.
Нажимной каркас представляет собой металлический лепестковый элемент, удерживающий накладки и распределяющий нагрузку по всей поверхности. Изготавливается из термостойкой стали с антикоррозионным покрытием.
Торсионные втулки и шайбы участвуют в компенсации температурных расширений и осевых перемещений. Эти элементы уменьшают износ центральной части диска при многократных циклах включения-выключения сцепления.
Заклёпочные соединения обеспечивают прочность сборки и рассчитаны на циклические деформации. Используются стальные или латунные заклёпки с точным расчётом усилия прижатия, чтобы избежать деформации накладок.
От качества сборки и подбора материалов всех перечисленных компонентов напрямую зависит срок службы диска, его термостойкость и способность обеспечивать стабильное сцепление при разных режимах работы двигателя.
Фрикционные накладки: материалы и свойства
Фрикционные накладки выполняют ключевую функцию передачи крутящего момента за счёт трения между нажимным и ведущим дисками. Основные требования к ним – стабильный коэффициент трения, высокая термостойкость и износостойкость.
Наиболее распространённый материал – органические композиты на основе фенолформальдегидной смолы, армированные стекловолокном, латунной стружкой или хлопчатобумажной тканью. Такие накладки отличаются умеренной ценой, хорошим сцеплением в диапазоне температур до 300 °C и мягкой работой.
В спортивных и грузовых автомобилях применяются керамико-металлические накладки. Они содержат керамические наполнители и медные волокна, обладают повышенной термостойкостью (до 800 °C) и минимальной деформацией при нагреве. Недостаток – высокая нагрузка на маховик и резкое включение сцепления.
Синтетические материалы, такие как арамидные волокна (например, кевлар), демонстрируют стабильное трение при высоких оборотах, длительный срок службы и устойчивость к влаге. Однако они чувствительны к загрязнению поверхности и требуют точной настройки прижима.
Применение графитовых добавок позволяет снизить шум и вибрации, но снижает пиковое сцепление. Для автомобилей с высоким комфортом управления предпочтительны накладки с включением резиновых и эластомерных компонентов, улучшающих демпфирующие свойства.
При подборе материала следует учитывать условия эксплуатации, тепловую нагрузку, массу автомобиля и тип привода. Для городского режима подойдут органические накладки с умеренной жёсткостью. Для спортивного использования – многослойные керамические композиты с металлическим армированием.
Металлическая основа диска: типы сталей и особенности
Металлическая основа диска сцепления изготавливается из листовой стали с заданной прочностью и пластичностью, обеспечивающей жёсткость конструкции и сопротивление деформациям при высоких температурах и нагрузках. Основу чаще всего составляет холоднокатаная конструкционная сталь, легированная или углеродистая, в зависимости от требований к ресурсу и стоимости узла.
Углеродистые стали (например, марки 08кп, 10, 15) применяются в бюджетных вариантах дисков. Они обеспечивают достаточную прочность, хорошо обрабатываются штамповкой и сваркой, но имеют ограниченную жаростойкость. При длительной работе в условиях перегрева возможно снижение упругости и изменение геометрии.
Легированные стали (например, 20Х, 30ХГСА) обладают повышенной термостойкостью, устойчивостью к циклическим нагрузкам и усталостному разрушению. Такие материалы предпочтительны для спортивных, грузовых и специализированных трансмиссий. Добавление хрома, марганца и кремния повышает сопротивление окалинообразованию и увеличивает твёрдость после термообработки.
Для соединения ступицы и основания часто используется лазерная или точечная сварка, что предъявляет дополнительные требования к сварочной способности стали. При этом предпочтение отдается сталям с пониженным содержанием серы и фосфора – элементов, ухудшающих пластичность сварного шва.
Важной характеристикой основы является минимальная остаточная деформация после термического цикла, что проверяется контролем биения. При отклонениях более 0,3 мм диск может вызвать рывки или вибрации в процессе работы.
Рекомендовано выбирать диски сцепления от производителей, указывающих точную марку стали и режим термообработки – это позволяет оценить ресурс и совместимость с конкретными условиями эксплуатации.
Пружинный узел: материалы демпферных пружин и их роль
Демпферные пружины в составе диска сцепления предназначены для гашения крутильных колебаний, возникающих при передаче крутящего момента от двигателя к трансмиссии. Они работают в условиях циклических нагрузок и высоких температур, что предъявляет строгие требования к их материалам и термообработке.
Наиболее распространённым материалом для изготовления демпферных пружин является легированная пружинная сталь, например, 60С2А или аналогичные по свойствам сплавы. Эти стали обеспечивают высокую упругость и усталостную прочность при сохранении стабильной формы в течение длительного времени. Используется закалка до твердости 45–52 HRC с последующим отпуском для повышения вязкости.
При необходимости повышения коррозионной стойкости применяются хромосодержащие стали, такие как 50ХФА или 51CrV4. Они подходят для эксплуатации в условиях повышенной влажности или при вероятности попадания агрессивных жидкостей в сцепление.
Форма пружин (цилиндрическая, бочкообразная, коническая) подбирается в зависимости от характеристик демпфирования, требуемых производителем. В многорядных пружинных узлах часто сочетают пружины с разной жёсткостью для поэтапного включения нагрузки и сглаживания переходных режимов.
Износ и усталостные трещины в пружинах – одна из распространённых причин выхода из строя диска сцепления. При замене рекомендуется использовать оригинальные или проверенные по химическому составу и термообработке аналоги, чтобы избежать ухудшения демпфирующих свойств и возникновения вибраций.
Клепочные и соединительные элементы: из чего изготавливаются и зачем нужны
Клепочные и соединительные элементы обеспечивают жёсткое и долговечное крепление фрикционных накладок к металлической основе диска сцепления. Эти детали работают в условиях высоких механических и термических нагрузок, поэтому выбор материала напрямую влияет на ресурс узла.
Для изготовления заклёпок применяется низкоуглеродистая сталь с антикоррозионной обработкой или латунь. Стальные заклёпки обладают высокой прочностью и устойчивы к срезу, но требуют точного расчёта усилия при клёпке, чтобы не повредить накладки. Латунные заклёпки менее твёрдые, но снижают риск растрескивания фрикционного слоя и лучше работают при тепловом расширении разных материалов.
В более современных конструкциях используются комбинированные или самозаклёпывающиеся элементы, состоящие из стального сердечника и внешнего слоя из меди или латуни. Такая конструкция уменьшает вероятность образования трещин и снижает уровень шума при работе сцепления.
Для соединения центральной ступицы с основанием диска применяются сварные или заклёпочные соединения. Сварка выполняется точечным методом и требует строго соблюдения температурного режима, чтобы не деформировать основание. Заклёпки в этом узле изготавливаются из высокопрочной стали с термообработкой.
Неправильный подбор соединительных элементов приводит к расшатыванию узлов, деформации диска или преждевременному износу накладок. При сборке важно соблюдать момент осадки заклёпок и исключать биение деталей. Рекомендуется использовать оригинальные элементы, соответствующие типу фрикционного материала и конструкции диска.
Выбор материалов в зависимости от типа привода и условий эксплуатации
При выборе материалов для диска сцепления ключевыми факторами выступают тип привода и эксплуатационные нагрузки. Для переднего привода обычно применяются фрикционные накладки из органических композитов, обеспечивающие плавное сцепление и долгий ресурс при умеренных нагрузках.
В заднеприводных и полноприводных системах, где характерны более высокие крутящие моменты и возможны резкие переключения, используются смеси с повышенным содержанием металлических и керамических включений. Это улучшает износостойкость и тепловую устойчивость накладок.
Для автомобилей с повышенной нагрузкой, таких как внедорожники или спортивные модели, применяются следующие рекомендации:
- Фрикционные накладки из кевларосодержащих композитов для снижения износа и повышения коэффициента трения.
- Металлическая основа диска из высокопрочных легированных сталей, устойчивых к деформациям при нагреве.
- Использование демпферных пружин из хромомолибденовой стали с повышенной упругостью для снижения ударных нагрузок.
В условиях агрессивной эксплуатации (городской цикл с частыми переключениями, бездорожье, тяжелые прицепы) рекомендуется отдавать предпочтение материалам с высокой термостойкостью и стабильностью коэффициента трения при температуре свыше 350 °C.
При эксплуатации в умеренных условиях и экономичном вождении выбор смещается в сторону органических и полимерных фрикционных составов, которые обеспечивают комфорт и сниженный износ сопрягаемых деталей.
Важен также подбор соединительных элементов – клепок и пружин, выполненных из коррозионностойких сплавов, чтобы предотвратить преждевременное разрушение узла под воздействием влаги и пыли.
Сравнение оригинальных и неоригинальных комплектующих по составу
Оригинальные диски сцепления производятся с использованием высококачественных материалов, прошедших строгий контроль. Металлическая основа обычно изготавливается из легированных сталей с улучшенными механическими свойствами, что обеспечивает устойчивость к деформации и коррозии.
Фрикционные накладки в оригиналах чаще содержат армированные органические смеси с добавлением металлов и керамики. Это повышает износостойкость и теплопроводность, а также снижает вероятность проскальзывания при нагрузках.
В демпферных пружинах оригинальных комплектующих применяется высокопрочная сталь с определённой степенью упругости, позволяющая эффективно гасить вибрации и пиковые нагрузки.
- Неоригинальные детали часто используют менее стойкие сплавы, которые могут уступать по прочности металлической основе.
- Фрикционные накладки у неоригиналов нередко изготавливаются из упрощённых смесей, что сокращает срок службы и снижает эффективность сцепления.
- Демпферные пружины могут быть выполнены из стали с меньшими показателями усталостной прочности, что ведёт к быстрому износу и ухудшению амортизации.
Рекомендуется выбирать оригинальные или сертифицированные аналоги, где соблюдены стандарты материалов и технологические процессы. Это снижает риск преждевременного выхода из строя диска сцепления и обеспечивает стабильную работу трансмиссии.
При покупке неоригинальных компонентов необходимо обращать внимание на состав материалов, наличие сертификатов и отзывы, поскольку экономия на материалах часто приводит к росту затрат на ремонт и обслуживание.
Вопрос-ответ:
Из каких материалов обычно изготавливается фрикционная накладка диска сцепления и как они влияют на эксплуатационные характеристики?
Фрикционные накладки делают из органических смесей, керамики, металлокерамики и иногда из углепластика. Органические накладки обеспечивают мягкое сцепление и подходят для легковых автомобилей с обычными нагрузками. Керамические и металлокерамические материалы выдерживают более высокие температуры и нагрузки, что характерно для спортивных и грузовых автомобилей, но при этом увеличивается износ корзины и маховика. Углепластиковые накладки используются в гоночных машинах благодаря высокой теплопроводности и прочности, но стоят дороже и требуют особого обслуживания.
Какие типы стали применяются для металлической основы диска сцепления и почему выбран именно такой материал?
Для основы диска обычно используют углеродистую или легированную сталь с повышенной прочностью и устойчивостью к деформациям. Такая сталь выдерживает значительные нагрузки и вибрации, возникающие при работе сцепления. Легированные стали дополнительно обладают повышенной износостойкостью и коррозионной устойчивостью, что увеличивает срок службы детали без значительного увеличения массы.
Чем отличаются оригинальные комплектующие диска сцепления от неоригинальных по составу и материалам?
Оригинальные компоненты чаще изготавливаются из материалов, которые прошли тщательные испытания и оптимизированы под конкретную модель автомобиля. В них применяют высококачественные стали и составы фрикционных накладок с учетом баланса износостойкости и плавности сцепления. Неоригинальные детали могут использовать более дешевые материалы или упрощенные технологии производства, что иногда приводит к снижению ресурса или ухудшению рабочих характеристик. Однако на рынке встречаются и качественные аналоги, но для их выбора необходимо учитывать рекомендации производителя и специфику эксплуатации.
Какие материалы применяются для изготовления демпферных пружин в пружинном узле диска сцепления и какую функцию они выполняют?
Демпферные пружины обычно изготавливают из высокоуглеродистой или легированной пружинной стали с повышенной упругостью и долговечностью. Их задача — смягчать пиковые нагрузки и вибрации, возникающие при включении и выключении сцепления, что снижает ударные нагрузки на трансмиссию и увеличивает комфорт при переключениях. Материал должен сохранять упругие свойства даже при многократных циклах сжатия и растяжения, а также сопротивляться усталостным разрушениям.
