Золотник велосипедной камеры – это небольшой, но крайне важный элемент, обеспечивающий герметичность и контроль давления в шине. Он входит в состав ниппеля и представляет собой узел, регулирующий поступление воздуха внутрь камеры и предотвращающий его утечку. Наиболее распространённые типы золотников – Schrader (автомобильный) и Presta (французский), каждый из которых имеет свои конструктивные особенности.
Основу конструкции золотника составляет металлический корпус с резьбой, внутри которого размещён подвижный шток с уплотнительной прокладкой. В модели Schrader применяется подпружиненный клапан, открывающийся под давлением воздуха, тогда как у Presta клапан удерживается закрытым самим давлением изнутри и требует ручного открытия при накачивании. Уплотнители обычно изготавливаются из маслобензостойкой резины или силикона, что критично для обеспечения герметичности даже при сильных вибрациях или скачках давления.
Для обслуживания золотника рекомендуется периодически проверять состояние уплотнителя, а при обнаружении утечек – использовать специальный ключ для демонтажа и замены внутреннего механизма. Также важно избегать попадания грязи и влаги внутрь ниппеля, особенно у Presta, где диаметр отверстия минимален. При использовании герметика для бескамерных систем следует учитывать совместимость с материалами золотника, чтобы избежать разрушения резиновых элементов.
Из каких деталей состоит золотник Schrader
Шток помещён в латунный или никелированный корпус с резьбовой наружной поверхностью. Внутри корпуса расположено уплотнительное кольцо из термостойкой резины, предотвращающее утечку воздуха даже при высоком давлении. В нижней части конструкции закреплена миниатюрная пружина, обеспечивающая автоматическое закрытие золотника после прекращения внешнего воздействия на шток.
Для обеспечения герметичности используется упорный клапан в виде конусной посадочной площадки. Он находится в основании корпуса и взаимодействует с нижним торцом штока. Герметизация усиливается за счёт плотной посадки и давления, создаваемого пружиной.
Верхняя часть штока снабжена резьбой для фиксации специальной заглушки – колпачка. Хотя колпачок не участвует в удержании давления, он защищает внутренние элементы от загрязнения, влаги и механических повреждений, особенно при езде в пыльных или влажных условиях.
Все элементы золотника Schrader выполняются с высокой степенью точности, поскольку даже незначительное отклонение от размеров может привести к утечке воздуха или затруднённой работе клапана. Замена отдельных частей возможна, однако в большинстве случаев целесообразна установка нового вкручиваемого модуля, совместимого с посадочным отверстием ниппеля.
Конструкция и принцип работы золотника Presta
Золотник Presta состоит из вытянутого корпуса с резьбой, запирающего клапана и накатанной гайки для фиксации на ободе. Диаметр корпуса составляет около 6 мм, что позволяет использовать его в узких ободах шоссейных и гоночных велосипедов. Корпус выполнен из латуни или алюминия, обеспечивая сочетание прочности и малого веса.
Внутри корпуса расположен шток с резьбой, соединённый с подпружиненным клапаном. В отличие от Schrader, клапан Presta не удерживается пружиной в закрытом состоянии – он герметизируется давлением воздуха внутри камеры. Это снижает вероятность утечки при высоком давлении и делает его подходящим для спортивных шин.
Для накачивания необходимо вручную открутить фиксирующую гайку на конце штока. После этого шток становится подвижным и может быть нажат насосом. Воздух поступает в камеру, при этом сам клапан автоматически закрывается под действием внутреннего давления, когда насос отключается. Для надёжной герметизации после накачивания гайка возвращается в исходное положение, фиксируя шток.
Использование золотника Presta требует совместимого насоса или переходника. При демонтаже камеры следует соблюдать осторожность, чтобы не повредить резьбу штока или не потерять накатанную гайку, так как без неё невозможно обеспечить надёжное удержание давления.
Назначение пружины в устройстве золотника
Пружина в конструкции золотника велосипедной камеры выполняет ключевую функцию – обеспечивает автоматическое закрытие клапана после прекращения подачи воздуха. Это предотвращает выход давления из камеры и сохраняет герметичность системы.
Пружина устанавливается внутри корпуса золотника и соединена с штоком клапана. При накачивании камеры насос подаёт воздух, преодолевая усилие пружины и открывая клапан. Как только давление снижается или прекращается подача, пружина возвращает клапан в исходное положение, плотно прижимая его к седлу и перекрывая канал утечки.
Жёсткость пружины подбирается таким образом, чтобы клапан открывался только при приложении внешнего давления, но не пропускал воздух при нормальной эксплуатации. Недостаточная жёсткость может привести к самопроизвольному стравливанию воздуха, а чрезмерная – затрудняет накачку камеры.
Материал пружины – обычно нержавеющая сталь или латунный сплав – должен обладать упругостью, устойчивостью к коррозии и деформации при циклических нагрузках. При ослаблении пружины снижается надёжность работы клапана, поэтому при замене золотника важно контролировать состояние и упругость элемента.
Для долговечной эксплуатации камеры важно периодически проверять состояние золотника, особенно если наблюдается медленная потеря давления без видимых повреждений покрышки.

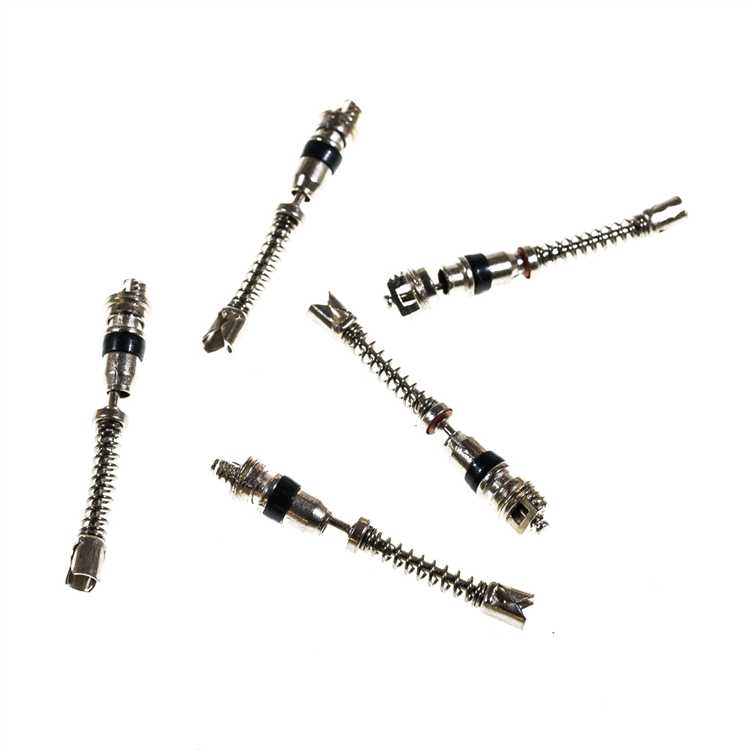

Роль уплотнительной прокладки и материалы её изготовления
Уплотнительная прокладка в золотнике велосипедной камеры выполняет критически важную функцию – она обеспечивает герметичность соединения между сердечником клапана и корпусом ниппеля. При любом перепаде давления внутри камеры именно прокладка предотвращает утечку воздуха, стабилизируя работу всей системы накачки и удержания давления.
Наиболее распространённый материал для изготовления уплотнительных прокладок – бутилкаучук. Он устойчив к старению, сохраняет эластичность при температурных перепадах и выдерживает контакт с маслами и водой. Для более высоконагруженных моделей применяется фторкаучук (например, Viton), обладающий повышенной термостойкостью и химической инертностью. Эти свойства особенно важны в спортивных и профессиональных велосипедах, где давление в шинах значительно выше стандартных значений.
Реже встречаются прокладки из силиконовой резины. Они мягче, лучше компенсируют микродеформации корпуса, но менее стойки к истиранию и агрессивным средам. Такой материал может быть уместен для камер, предназначенных для городской езды в умеренных климатических условиях.
Важно учитывать, что прокладка подвержена износу, особенно при частом откручивании золотника или использовании агрессивных средств для очистки ниппеля. При появлении признаков утечки воздуха даже при плотно закрученном колпачке рекомендуется заменить прокладку – это дешёвая, но эффективная мера, которая восстанавливает герметичность без необходимости полной замены камеры.
Как устроен клапан обратного давления внутри золотника
Клапан обратного давления – ключевой элемент золотника, обеспечивающий сохранение давления воздуха внутри камеры после накачивания. Его конструкция позволяет односторонний пропуск воздуха: внутрь камеры – да, обратно – нет.
Внутри золотника клапан состоит из следующих компонентов:
- Седло клапана – металлическое или латунное основание с центральным отверстием, к которому плотно прилегает запорный элемент.
- Запорный шток – тонкий стержень, проходящий через корпус золотника. На его конце закреплен уплотнитель, перекрывающий отверстие седла.
- Уплотнительный элемент – резиновая или полимерная прокладка, прилегающая к седлу и обеспечивающая герметичность при закрытом положении.
- Пружина – прижимает шток с уплотнителем к седлу, создавая давление, достаточное для предотвращения утечки воздуха.
Принцип работы клапана основан на балансе внешнего и внутреннего давления:
- При накачивании насосом воздух преодолевает сопротивление пружины и приподнимает уплотнитель, проходя внутрь камеры.
- После завершения накачки пружина возвращает уплотнитель в исходное положение, перекрывая отверстие.
- Давление в камере дополнительно прижимает уплотнительный элемент к седлу, усиливая герметичность.
Для надёжной работы клапана необходимо:
- Регулярно очищать внутреннюю часть золотника от пыли и конденсата.
- Следить за состоянием уплотнителя – его растрескивание приводит к утечке воздуха.
- При повреждении пружины или штока заменять золотник полностью – разборка нецелесообразна.
Чем отличается резьба корпуса у разных типов золотников
Резьба корпуса золотника зависит от стандарта клапана и обеспечивает надежное крепление к ободу или камере. У золотников Schrader применяется наружная резьба диаметром 8 мм с шагом 0,794 мм (32 нитки на дюйм), что соответствует автомобильным стандартам. Такая резьба толстая и прочная, рассчитана на высокое давление и частые нагрузки.
Золотники Presta имеют более тонкую и длинную резьбу – обычно диаметр 6 мм с шагом около 1 мм. Это облегчает конструкцию и снижает вес, но требует аккуратного обращения при закручивании, чтобы избежать повреждения резьбы или корпуса обода. Резьба Presta чаще встречается в шоссейных и гоночных велосипедах.
Существуют также золотники Dunlop (Woods), у которых резьба менее стандартизирована, чаще всего диаметром около 7 мм с шагом 1 мм, что затрудняет совместимость с некоторыми ободами. В таких случаях рекомендуется проверять соответствие резьбы перед установкой.
При замене золотника важно учитывать не только диаметр и шаг резьбы, но и длину резьбовой части, чтобы обеспечить плотное соединение с ободом и избежать утечек воздуха. Использование герметика или уплотнительной ленты не рекомендовано, если резьба и посадка соответствуют стандартам.
Как определить неисправность по внешнему виду золотника
Основной признак неисправности золотника – деформация или повреждение резьбы корпуса. Если резьба стерта, смята или с дефектами, это приводит к плохому уплотнению и утечке воздуха.
Следует обратить внимание на коррозию и окисление металла. Ржавчина на наружной или внутренней поверхности указывает на проникновение влаги, что снижает герметичность и подвижность золотника.
Наличие трещин или сколов на металлическом стержне или корпусе свидетельствует о механических повреждениях, способных вызвать неправильную работу клапана.
Проверка состояния уплотнительной прокладки обязательна: износ, деформация или разрывы делают невозможным надежное герметичное соединение, что ведет к медленной потере давления.
Если золотник покрыт масляными или грязевыми отложениями, это может препятствовать нормальному движению клапана и ухудшать его функциональность.
Изогнутый или погнутый шток золотника указывает на механический сбой, препятствующий плотному закрытию клапана.
Отсутствие или смещение пружины внутри золотника визуально заметить сложно, но внешний люфт и повышенная подвижность стержня могут на это указывать.
Регулярная визуальная проверка и очистка золотника позволяет своевременно выявить повреждения и предотвратить спонтанную потерю давления в камере.
Вопрос-ответ:
Из каких основных частей состоит золотник велосипедной камеры?
Золотник состоит из корпуса с внутренней резьбой, центрального клапана (золотника), пружины, уплотнительной прокладки и защитного колпачка. Корпус обеспечивает крепление и герметичность, клапан регулирует поток воздуха, пружина создает давление для закрытия клапана, а прокладка предотвращает утечки. Колпачок защищает механизм от загрязнений.
Как работает пружина внутри золотника и какую роль она выполняет?
Пружина находится под клапаном и создает постоянное усилие, прижимающее клапан к седлу корпуса. Это обеспечивает герметичное закрытие золотника и предотвращает выход воздуха из камеры. При накачивании воздуха давление преодолевает усилие пружины, открывая клапан и позволяя воздуху попасть внутрь камеры.
Какие материалы чаще всего используются для изготовления уплотнительной прокладки золотника и почему?
Уплотнительные прокладки делают из резины или силикона, поскольку эти материалы обладают хорошей эластичностью и устойчивостью к износу. Резина обеспечивает надежное прилегание и препятствует утечке воздуха, а силикон дополнительно выдерживает высокие температуры и химические воздействия, что продлевает срок службы прокладки.
В чем отличие резьбы корпуса золотника Presta от Schrader?
Резьба корпуса золотника Presta обычно более тонкая и длинная, предназначенная для узких ободов и камер с меньшим внутренним диаметром. Резьба Schrader шире и короче, она подходит для более массивных ободов и распространена в автомобилях и велосипедах с широкими покрышками. Эти отличия влияют на совместимость золотника с ободом и насосом.
Какие внешние признаки могут свидетельствовать о неисправности золотника велосипедной камеры?
Если золотник не держит давление, это может проявляться в частом падении накачанного воздуха. Визуально могут быть видны повреждения резьбы, деформации клапана, трещины или износ уплотнительной прокладки. Иногда из-под колпачка может просачиваться воздух или видна коррозия на металлических деталях, что указывает на необходимость замены или ремонта.
Из каких основных деталей состоит золотник велосипедной камеры?
Золотник велосипедной камеры включает несколько ключевых элементов. В первую очередь, это корпус с резьбой, который закрепляется в ободе колеса. Внутри корпуса расположен клапан с иглой, который управляет подачей воздуха в камеру. На конце золотника находится клапанная крышка, защищающая от загрязнений и повреждений. Также внутри часто присутствует уплотнительное кольцо и пружина, обеспечивающие герметичность и возврат иглы в исходное положение после накачивания. Все эти компоненты вместе создают надежное устройство для регулировки давления в шине.
Как работает золотник Presta и в чем его конструктивные особенности?
Золотник Presta отличается узким корпусом и резьбой меньшего диаметра по сравнению с другими типами. Его клапан работает по принципу закрывания отверстия с помощью тонкой иглы, прижимаемой пружиной. Чтобы подкачать камеру, нужно сначала открутить защитный колпачок и слегка открыть клапан, нажимая на иглу. После подключения насоса давление воздуха проходит внутрь камеры. При завершении накачивания клапан закрывается автоматически под действием пружины, предотвращая выход воздуха. Такая конструкция обеспечивает высокую герметичность и минимальные потери давления, а также позволяет использовать насосы с меньшими отверстиями.
