Питание устройств с номиналом 24 В от источника 12 В – частая задача в автомобильной, бытовой и промышленной электронике. Например, подключение реле, светодиодных прожекторов или телекоммуникационного оборудования требует стабильного напряжения 24 В, тогда как доступный источник – аккумулятор на 12 В. Решение задачи требует преобразования напряжения с минимальными потерями и максимальной надёжностью.
На практике применяются два основных подхода: использование повышающего DC-DC преобразователя и последовательное соединение двух 12-вольтовых источников. Первый способ реализуется с помощью готовых модулей или специализированных микросхем, таких как XL6009, LM2577 или MT3608. Эти модули способны обеспечивать выходное напряжение 24 В при токе до 2–3 А при условии достаточного входного тока. При выборе преобразователя необходимо учитывать КПД (обычно 80–95%), номинальную мощность нагрузки и систему охлаждения.
Второй метод – последовательное соединение двух аккумуляторов по 12 В – возможен только в строго контролируемых условиях. Он требует синхронной зарядки, идентичности параметров обоих источников и наличия защиты от перекоса напряжений. Такое решение часто применяется в грузовых автомобилях, где штатно используется бортовая сеть 24 В, собранная из двух аккумуляторов по 12 В.
Некорректное преобразование может привести к повреждению оборудования или нестабильной работе. Например, простая удвоенная стабилизация без регулировки тока на выходе может вызвать просадку напряжения при нагрузке. Поэтому для каждого варианта необходимо точно рассчитать характеристики системы: ток нагрузки, допустимое напряжение просадки и тепловую нагрузку.
Надёжная схема получения 24 В из 12 В всегда подбирается под конкретную задачу. Правильный выбор компонентов и расчёт рабочих параметров исключают перегрев, шум и нестабильность, обеспечивая стабильную и долговечную работу оборудования.
Использование понижающе-повышающих DC-DC преобразователей
Понижающе-повышающие преобразователи (buck-boost) позволяют получить стабильное выходное напряжение 24 В при нестабильном или ограниченном входном напряжении 12 В. Такие устройства эффективно работают в диапазоне входных напряжений от 9 до 18 В, что делает их применимыми в автомобильных и аккумуляторных системах, где напряжение может колебаться в пределах допустимых значений.
Выбор конкретной модели преобразователя зависит от требуемой выходной мощности. Для нагрузки до 50 Вт подойдёт модуль с током не менее 2,5 А и КПД выше 85%. Например, DC-DC преобразователь на базе контроллера LM2587 или XL6009 обеспечивает необходимую стабилизацию и защиту от перегрузок, перегрева и короткого замыкания.
Особенности подключения: вход подключается к источнику 12 В через предохранитель, а выход – к нагрузке 24 В. Важно соблюдать полярность и установить радиатор на силовые элементы, если ток превышает 2 А. Для повышения стабильности рекомендуется использовать керамические конденсаторы на входе и выходе ёмкостью 470–1000 мкФ.
Настройка: большинство модулей оснащено многооборотным подстроечным резистором, с помощью которого устанавливается точное значение 24 В. При настройке рекомендуется использовать лабораторный мультиметр и подключать нагрузку, эквивалентную рабочей, чтобы исключить ошибки регулировки.
Преимущество buck-boost схемы в том, что она продолжает работать и при снижении входного напряжения ниже 12 В, в отличие от чисто повышающих преобразователей. Это особенно важно при эксплуатации в условиях, где уровень заряда аккумулятора нестабилен или наблюдаются скачки нагрузки.
Схема подключения двух последовательно включённых аккумуляторов
Для получения стабильных 24 В можно использовать два 12-вольтовых аккумулятора, соединённых последовательно. При таком подключении положительная клемма первого аккумулятора соединяется с отрицательной клеммой второго. Свободные клеммы (отрицательная первого и положительная второго) служат выходами для подключения нагрузки или преобразователя.
Важно: оба аккумулятора должны иметь одинаковую ёмкость, тип (например, AGM или гелевый) и степень заряда. Использование разнородных источников питания приводит к неравномерной разрядке и снижает срок службы аккумуляторов.
При последовательном соединении каждый аккумулятор отдаёт номинальное напряжение (12 В), а общее напряжение на выходе составляет 12 В + 12 В = 24 В. Ток, доступный на выходе, ограничен максимальным током самого слабого элемента в цепи.
Рекомендуется устанавливать предохранитель на выходе 24 В для защиты оборудования. Кроме того, для зарядки такой пары нужен зарядное устройство, рассчитанное на 24 В, с возможностью контроля по току и напряжению.
Для безопасной эксплуатации также следует предусмотреть отключение аккумуляторов от нагрузки при падении напряжения ниже 22 В, чтобы избежать глубокого разряда и повреждения элементов.

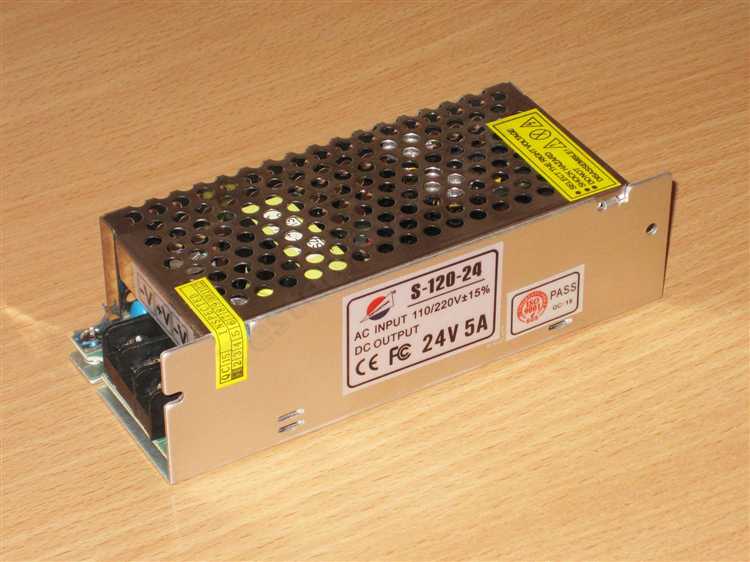

Применение повышающего преобразователя с фиксированным выходом 24 В
Для питания промышленной автоматики, светодиодных драйверов, аудиоустройств или телекоммуникационного оборудования часто используют готовые преобразователи на базе микросхем XL6009, LM2577, MT3608 и аналогичных. Они способны обеспечить выходной ток до 2–5 А в зависимости от конкретной модели и условий охлаждения. Подключение выполняется через стандартные клеммы: VIN+ и VIN− для входа, VOUT+ и VOUT− для выхода.
Важно учитывать ток потребления нагрузки: если устройство потребляет, например, 2 А при 24 В, то при КПД 85 % ток на входе составит около 4,7 А. Для таких условий необходим преобразователь с адекватным теплоотводом и запасом по току. Некачественные модули без радиатора могут перегреваться, вызывая отключения или выход из строя.
При выборе преобразователя следует проверять наличие защиты от перегрева, короткого замыкания и обратной полярности. Также желательно использовать отдельный предохранитель по входу на 5–7 А, особенно при питании от автомобильной электросети. Для снижения пульсаций на выходе рекомендуют устанавливать дополнительный электролитический конденсатор номиналом не менее 470 мкФ на 35 В непосредственно у клемм нагрузки.
Монтаж выполняется в корпусе или на радиаторной пластине, исключая попадание пыли и влаги. При работе с постоянной нагрузкой преобразователь необходимо протестировать на нагрев и стабильность выходного напряжения в течение не менее 30 минут под полной нагрузкой. Только так можно обеспечить надёжную и безопасную эксплуатацию.
Переделка автомобильного инвертора для получения 24 В
Большинство автомобильных инверторов рассчитаны на преобразование 12 В постоянного тока в 220 В переменного, однако при необходимости можно модифицировать некоторые модели для получения фиксированного выхода 24 В постоянного тока. Это особенно актуально при питании оборудования, не требующего переменного напряжения, но работающего от 24 В.
Подходит только инвертор с модульной конструкцией и возможностью доступа к внутреннему DC-DC преобразователю. Цель переделки – отключить каскад преобразования в 220 В и задействовать внутренний повышающий преобразователь с регулировкой напряжения на уровне 24 В.
- Разберите корпус инвертора и идентифицируйте основные модули: входной фильтр, повышающий преобразователь, инвертор переменного тока.
- Установите, какой именно модуль генерирует промежуточное высокое постоянное напряжение (обычно 300–320 В), и проследите цепь до точки, где возможно отвести 24 В до инверторного каскада.
- В некоторых инверторах применяются понижающие DC-DC модули для питания собственных нужд – они могут быть использованы или заменены на модуль с фиксированным выходом 24 В и соответствующей мощностью.
Если внутри установлен специализированный DC-DC модуль с ШИМ-контроллером, например на базе UC3843, TL494 или SG3525, его можно перенастроить:
- Убедитесь, что применяемые MOSFET и трансформатор рассчитаны на нужную мощность и напряжение (желательно с запасом не менее 30%).
- Замените электролитические конденсаторы на выходе на модели, рассчитанные на 35 В и выше, с низким ESR.
После всех изменений обязательно проверьте стабильность выходного напряжения под нагрузкой. При необходимости добавьте активное охлаждение радиаторов или замените вентилятор на более производительный.
В случае если внутренняя схема инвертора не допускает вмешательства, возможен альтернативный путь: полная замена DC-DC каскада на внешний повышающий модуль с фиксированным выходом 24 В, напрямую подключаемый к входу инвертора. В таком случае выходная ступень на 220 В отключается полностью, а корпус используется в качестве корпуса нового устройства.
Параллельная работа двух 12-вольтовых источников через преобразователь
Для увеличения тока на входе повышающего преобразователя до безопасного уровня и снижения нагрузки на отдельный источник, можно подключить два 12-вольтовых источника питания параллельно. Такой подход особенно актуален при питании мощной нагрузки от преобразователя, формирующего выходное напряжение 24 В.
Перед параллельным соединением необходимо убедиться, что оба источника имеют идентичные параметры выходного напряжения и внутреннего сопротивления. Несоответствие приведёт к выравниванию токов между источниками, что может вызвать перегрев или перекачку тока между ними. Рекомендуется использовать диоды Шоттки с низким прямым падением напряжения (например, 2×20 A/45 V), включённые последовательно с каждым источником, чтобы исключить ток в обратном направлении.
На выходе объединённой параллельной цепи устанавливается DC-DC повышающий преобразователь с фиксированным выходом 24 В. Важно выбрать модель преобразователя с запасом по мощности: при выходной мощности 120 Вт и КПД 90% потребляемая мощность составит ~133 Вт, а ток на входе – более 11 А. Поэтому каждый источник должен быть рассчитан минимум на 6–7 А постоянной нагрузки.
Для повышения надёжности допускается установка предохранителей на каждый источник и применение проводов сечением не менее 2,5 мм². При работе с аккумуляторами необходимо использовать кабели минимальной длины и качественные соединения с минимальным переходным сопротивлением.
Не допускается параллельное соединение источников с различной логикой управления или активной стабилизацией тока/напряжения без синхронизации. Это приведёт к нестабильной работе или поломке оборудования.
Параллельная схема обеспечивает равномерное распределение нагрузки и позволяет использовать доступные маломощные источники для питания более энергоёмкой нагрузки через преобразователь 12→24 В при соблюдении описанных условий.
Контроль тока и защита при переходе с 12 В на 24 В
При преобразовании напряжения с 12 В до 24 В ток нагрузки может измениться, что требует обязательного контроля для предотвращения перегрузок и повреждений компонентов. Для повышения надежности системы рекомендуется использовать автоматические предохранители с номиналом, соответствующим максимальному току при 24 В, с учетом коэффициента запаса 1,25.
Для защиты от короткого замыкания и перегрева применяют электронные предохранители и устройства ограничения тока, такие как PTC-резисторы или специализированные контроллеры. Важно, чтобы ток ограничения соответствовал максимально допустимому значению нагрузки, обычно в 10–20% выше расчетного рабочего тока.
При использовании DC-DC преобразователей целесообразно внедрять схемы обратной связи по току. Они обеспечивают стабилизацию выходного параметра и автоматически снижают мощность при превышении пороговых значений. Рекомендуется использовать преобразователи с функцией отключения по перегрузке и термозащитой.
Для мониторинга токовых параметров подходят шунтовые резисторы с низким сопротивлением (0,01–0,05 Ом) и специализированные интегральные усилители тока. Данные с датчиков можно обрабатывать микроконтроллерами для организации дополнительных защитных алгоритмов.
Необходимо учитывать время срабатывания защит. Быстрые предохранители защищают от мгновенных пиков, а тепловые – от длительных перегрузок. Их совместное применение обеспечивает комплексную защиту и предотвращает выход из строя элементов схемы при переходе с 12 В на 24 В.
