Понижение напряжения с 18 В до 12 В – частая задача в электронике и электроустановках, где требуется обеспечить стабильное питание устройств с определёнными техническими характеристиками. Такое преобразование напряжения важно для предотвращения перегрева, неправильной работы или выхода из строя компонентов, рассчитанных именно на 12 В.
Для эффективного понижения напряжения применяются разные подходы: линейные стабилизаторы, DC-DC преобразователи и резистивные делители. Каждый из них имеет особенности по КПД, тепловыделению и стабильности выходного напряжения, что напрямую влияет на выбор в зависимости от нагрузки и условий эксплуатации.
При выборе метода стоит учитывать максимальный ток нагрузки, требуемую точность выходного напряжения, а также наличие источника тепла и габаритные ограничения. Например, линейный стабилизатор прост в реализации, но при падении с 18 В до 12 В и токе 1 А будет рассеивать около 6 Ватт тепла, что требует хорошего теплоотвода.
Напротив, DC-DC преобразователи работают с высокой эффективностью (до 90% и выше) и подходят для энергосберегающих систем, однако требуют более сложной схемотехники и дополнительного фильтрования помех. Резистивные делители применимы только при малых токах, так как значительные токи ведут к сильным потерям и нестабильности выходного напряжения.
Использование линейного стабилизатора напряжения для снижения с 18 до 12 В
Линейный стабилизатор напряжения представляет собой простой способ понижения напряжения с 18 В до 12 В, обеспечивая стабильное выходное напряжение. Для задачи снижения с 18 В до 12 В подходит популярный интегральный стабилизатор типа LM7812, рассчитанный на выходной ток до 1–1,5 А.
При выборе стабилизатора важно учитывать максимальный ток нагрузки и рассчитать рассеиваемую мощность, которая выделяется на внутреннем регулирующем элементе. Формула мощности рассеиваемой в стабилизаторе: P = (Vin — Vout) × I, где Vin – входное напряжение (18 В), Vout – выходное (12 В), I – ток нагрузки.
Например, при нагрузке 1 А рассеиваемая мощность составит (18 В — 12 В) × 1 А = 6 Вт, что требует установки теплоотвода с соответствующей теплопроводностью для предотвращения перегрева устройства.
Для повышения надежности и стабильности выходного напряжения рекомендуется использовать входной и выходной конденсаторы. Типичные значения – 0,33 мкФ на входе и 0,1 мкФ на выходе, предпочтительно керамические или электролитические с низким ESR.
Недостатком линейных стабилизаторов является низкий КПД, особенно при большом разнице между входным и выходным напряжением, что ведёт к значительным тепловым потерям. В задачах с током более 1 А стоит предусмотреть эффективное охлаждение или рассмотреть альтернативные схемы понижения напряжения.

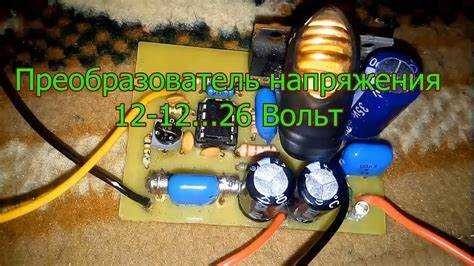

Понижающий DC-DC преобразователь как метод преобразования 18 В в 12 В
Понижающий DC-DC преобразователь (buck converter) эффективно снижает напряжение с 18 В до стабильных 12 В с КПД до 90-95%, что значительно экономит энергию по сравнению с линейными стабилизаторами.
В основе работы лежит импульсное управление ключевым элементом (транзистором) и накопление энергии в индукторе. Частота переключения обычно находится в диапазоне 100 кГц – 1 МГц, что позволяет уменьшить габариты элементов фильтра.
Для выбора преобразователя учитывают максимальный ток нагрузки и пульсации выходного напряжения. При токе нагрузки до 5 А распространены модули на основе контроллеров LM2596 или аналогичных, с возможностью точной регулировки выходного напряжения под 12 В.
Правильный подбор компонентов – индукторов, конденсаторов и диодов Шоттки – минимизирует шум и повышает стабильность выходного напряжения, что особенно важно для чувствительной электроники.
Управление ШИМ и система защиты от перегрузок и перегрева обеспечивает надежность работы преобразователя при длительной эксплуатации.
Использование DC-DC преобразователя оправдано при необходимости питания устройств от нестандартных источников 18 В с эффективным энергосбережением и снижением тепловыделения.
Сопротивление в цепи для понижения напряжения с 18 В до 12 В: расчет и применение
Для понижения напряжения с 18 В до 12 В с помощью резистора необходимо учитывать ток нагрузки и требуемое падение напряжения. Расчет резистора базируется на законе Ома:
- Определить ток нагрузки (I) в амперах.
- Вычислить падение напряжения (U) на резисторе: U = 18 В — 12 В = 6 В.
- Расчитать сопротивление (R) по формуле: R = U / I.
Пример: при нагрузке 0,5 А сопротивление будет R = 6 В / 0,5 А = 12 Ом.
Выбор мощности резистора (P) необходим для предотвращения перегрева. Мощность вычисляется по формуле:
P = U × I
Для примера выше: P = 6 В × 0,5 А = 3 Вт. Рекомендуется использовать резистор с мощностью не менее 5 Вт для запаса.
- Резистор подходит для постоянной и небольшой нагрузки, не превышающей рассчитанный ток.
- При изменении нагрузки напряжение на выходе будет варьироваться, что ограничивает применение.
- Для стабильного 12 В предпочтительнее использовать стабилизаторы или DC-DC преобразователи.
Использование резистора оправдано в простых схемах с фиксированным током и низкими требованиями к стабильности напряжения.
Применение последовательного диода для снижения напряжения на 6 В
Для понижения напряжения с 18 В до 12 В в простых низкотоковых цепях применяется включение последовательно с нагрузкой одного или нескольких диодов. Каждый кремниевый диод в прямом включении создает падение напряжения около 0,6–0,7 В. Чтобы снизить напряжение на 6 В, необходимо включить последовательно примерно 9–10 таких диодов (6 В ÷ 0,65 В ≈ 9,2).
Важно учитывать ток нагрузки: при увеличении тока падение напряжения на диоде сохраняется, но диод должен иметь соответствующий токовый рейтинг с запасом не менее 20%. Для маломощных устройств подойдет стандартный диод 1N4007 с максимальным током 1 А. При токах выше 1 А следует использовать диоды с большей пропускной способностью или параллельно несколько диодов для распределения нагрузки.
Последовательное включение диодов не регулирует напряжение, а обеспечивает стабильное падение, зависящее от тока и температуры. При изменении тока нагрузки и нагреве диоды могут изменять падение напряжения, что приводит к колебаниям выходного напряжения в пределах 0,1–0,3 В.
Рекомендуется размещать диоды на теплоотводах для улучшения теплоотвода и снижения температурного дрейфа. Важным моментом является проверка напряжения под реальной нагрузкой с помощью мультиметра и подбор точного количества диодов для достижения желаемых 12 В.
Использование диодов подходит для простых схем с постоянным током и стабильной нагрузкой, но не рекомендуется для чувствительной электроники или устройств с переменной нагрузкой из-за отсутствия стабилизации.
Стабилизатор на базе интегральных микросхем типа LM7812 для получения 12 В
Микросхема LM7812 – линейный стабилизатор напряжения с фиксированным выходом 12 В и максимальным током нагрузки до 1–1.5 А. Для понижения напряжения с 18 В до 12 В она применяется в простых и недорогих источниках питания, где допустима тепловая потеря.
Основные параметры и рекомендации по применению LM7812:
- Входное напряжение должно быть не менее 14 В и не превышать 35 В для надежной работы.
- Рекомендуется установка радиатора для эффективного отвода тепла, так как при разнице 6 В и токе 1 А рассеиваемая мощность составит примерно 6 Вт.
- Для снижения пульсаций и стабилизации работы на входе ставят конденсатор 0.33 мкФ, на выходе – 0.1 мкФ или больше по техническому описанию микросхемы.
- При токах свыше 1 А применяют дополнительные меры охлаждения или параллельное включение нескольких стабилизаторов с ограничительными резисторами.
Типичная схема подключения LM7812 для понижения с 18 В до 12 В включает:
- Источник 18 В, подключенный к входу стабилизатора.
- Конденсаторы фильтра на входе и выходе (по 0.33 мкФ и 0.1 мкФ соответственно).
- Выход стабилизатора с постоянным 12 В напряжением.
- Обязательный радиатор для микросхемы.
Преимущество LM7812 – простота подключения и стабильность напряжения без сложных настроек. Недостаток – значительные тепловые потери, требующие грамотного теплоотвода, особенно при высоком токе нагрузки.
Использование трансформатора с пониженной вторичной обмоткой для преобразования напряжения
Для понижения напряжения с 18 В до 12 В применяется трансформатор с пониженной вторичной обмоткой, рассчитанной на требуемое выходное напряжение. Основной параметр – коэффициент трансформации, который определяется как отношение числа витков первичной обмотки к числу витков вторичной.
Чтобы получить 12 В на выходе при входном напряжении 18 В переменного тока, необходимо подобрать трансформатор с коэффициентом трансформации примерно 1,5 (18 В / 12 В = 1,5). Это обеспечивает стабильное понижение напряжения без значительных потерь.
Важно учитывать номинальный ток нагрузки трансформатора, который должен превышать максимальный ток потребления цепи, чтобы избежать перегрева и снижения эффективности. Рекомендуется брать запас по току не менее 20% от расчетного значения.
Для использования в цепях постоянного тока после трансформатора требуется выпрямитель (обычно мостовой) и фильтрационный конденсатор для сглаживания пульсаций. Это позволит получить стабильное DC напряжение около 12 В.
Трансформаторы подходят только для работы с переменным током и неэффективны для прямого преобразования постоянного напряжения. Для питания устройств от постоянного источника напряжения лучше использовать DC-DC преобразователи.
Выбор трансформатора с правильными характеристиками по напряжению, току и частоте (обычно 50 или 60 Гц) гарантирует долговременную и безопасную работу цепи с пониженным напряжением.
Понижение напряжения с помощью резистивного делителя: ограничения и области применения
Резистивный делитель состоит из двух последовательно соединённых резисторов, на которых падает напряжение пропорционально их сопротивлениям. Для понижения с 18 В до 12 В отношение сопротивлений рассчитывается по формуле: R2 / (R1 + R2) = 12 / 18 = 2/3. Например, при R1 = 3 кОм и R2 = 6 кОм выходное напряжение будет около 12 В.
Основное ограничение резистивного делителя – его зависимость от нагрузки. При подключении нагрузки выходное напряжение изменяется из-за изменения общего сопротивления цепи. Это делает делитель непригодным для питания активных устройств с переменным потреблением тока.
Для сохранения стабильности напряжения нагрузка должна иметь сопротивление значительно больше сопротивления резисторов делителя (рекомендуется минимум в 10 раз). Например, при суммарном сопротивлении делителя около 9 кОм, нагрузка должна иметь сопротивление не менее 90 кОм, что ограничивает применение только сигналами и низкотоковыми цепями.
Потери мощности в резисторах и выделяемое тепло также требуют учёта. Мощность на резисторе рассчитывается по формуле P = I² × R. При токе нагрузки 1 мА и резисторе 6 кОм мощность составит 6 мВт, что обычно приемлемо, но при больших токах резисторы должны быть мощнее и габаритнее.
Области применения резистивного делителя для снижения напряжения с 18 В до 12 В включают:
| Случай | Пример |
|---|---|
| Понижение уровня сигнала для измерений | Подключение к аналоговым входам микроконтроллеров с высоким входным сопротивлением |
| Формирование опорного напряжения для цепей с высоким входным сопротивлением | Настройка порогов срабатывания датчиков |
| Низкотоковые цепи управления | Сигнальные линии, индикаторы, светодиоды с ограничением тока |
Использование резистивного делителя для питания мощных нагрузок или устройств с переменным током неэффективно и небезопасно из-за нестабильности выходного напряжения и больших тепловых потерь. В таких случаях предпочтительнее применять стабилизаторы или DC-DC преобразователи.
Особенности выбора и монтажа компонентов при понижении напряжения с 18 В до 12 В
При снижении напряжения с 18 В до 12 В ключевое внимание уделяется характеристикам компонентов, чтобы обеспечить стабильную работу и защиту цепи. Для резистивных делителей необходимо точно рассчитывать сопротивления с учётом тока нагрузки – рекомендовано использовать металлооксидные резисторы с мощностью не менее 0,5 Вт, чтобы избежать перегрева.
При выборе стабилизаторов напряжения (например, LM7812) важно учитывать разницу входного и выходного напряжения: при 18 В на входе и 12 В на выходе рассеваемая мощность будет значительной, поэтому требуется радиатор с тепловым сопротивлением не выше 10 °C/Вт для стабильной работы без перегрева.
Понижающие DC-DC преобразователи должны иметь токовую нагрузку с запасом минимум 20–30%, а также встроенные элементы защиты от короткого замыкания и перегрева. При монтаже силовых элементов и конденсаторов по входу и выходу желательно минимизировать длину проводников, чтобы снизить потери и помехи.
Использование последовательных диодов для снижения напряжения требует выбора диодов с обратным напряжением не ниже 25 В и током не менее максимального тока нагрузки, а также установку тепловых радиаторов при токах свыше 1 А.
Все компоненты должны располагаться на печатной плате с широкой медной дорожкой для силовых цепей, а места пайки – тщательно обработаны для предотвращения коррозии и ухудшения контакта. Рекомендуется использовать клеммные колодки или винтовые соединения для упрощения обслуживания и замены элементов.
Вопрос-ответ:
Какие методы наиболее подходят для понижения напряжения с 18 В до 12 В в бытовых устройствах с малым током?
Для устройств с низким потреблением энергии оптимальным вариантом является использование линейного стабилизатора, например, на базе микросхемы LM7812. Этот способ прост в реализации, не требует сложной схемотехники и обеспечивает стабильное выходное напряжение. Однако стоит учитывать, что избыточная мощность рассеивается в виде тепла, поэтому важно правильно подобрать радиатор и убедиться, что ток нагрузки не превышает допустимый уровень.
Можно ли использовать резистор для понижения напряжения с 18 В до 12 В в цепи питания светодиодов?
Резистор действительно может понизить напряжение, но такой способ подойдет только при постоянной и известной нагрузке с фиксированным током. Светодиоды требуют стабильного тока, и изменение нагрузки может привести к нестабильности напряжения на них. Кроме того, потеря энергии в резисторе будет значительной при большой разнице напряжений. Для питания светодиодов предпочтительнее применять специализированные драйверы или стабилизаторы с контролем тока.
Какие преимущества дает использование DC-DC преобразователя для снижения 18 В до 12 В по сравнению с линейным стабилизатором?
DC-DC преобразователь повышает эффективность, так как работает по принципу импульсного регулирования и минимизирует тепловые потери. Он может обеспечивать стабильное выходное напряжение с меньшим энергопотреблением и меньшим нагревом компонентов. Такой способ особенно удобен для устройств с высокой нагрузкой или в тех случаях, когда важна экономия энергии и компактность системы. Однако схемы DC-DC сложнее и требуют дополнительных компонентов.
Как правильно выбрать диоды для последовательного включения с целью снижения напряжения с 18 В до 12 В?
Для последовательного снижения напряжения диоды выбирают с учетом их падения напряжения в прямом включении, обычно около 0,6–0,7 В для кремниевых. Чтобы понизить с 18 В до 12 В, нужно последовательно включить несколько диодов, суммарное падение которых будет около 6 В. Важно учитывать ток нагрузки и мощность рассеяния на каждом диоде, чтобы предотвратить перегрев. Диоды должны быть рассчитаны на ток выше максимального потребления цепи.
Какие ошибки часто допускают при монтаже стабилизатора LM7812 для понижения 18 В до 12 В и как их избежать?
Типичные ошибки включают недостаточное охлаждение микросхемы, что приводит к перегреву и снижению срока службы, неправильное подключение входа и выхода стабилизатора, а также отсутствие фильтрующих конденсаторов, необходимых для сглаживания пульсаций. Чтобы избежать проблем, следует установить радиатор, соблюдать полярность выводов, использовать конденсаторы по рекомендациям производителя (обычно по 0,33 мкФ на входе и 0,1 мкФ на выходе), а также обеспечить защиту от короткого замыкания и перегрузки.
Какой метод наиболее подходит для понижения напряжения с 18 до 12 В в автомобильной электросети?
Для понижения напряжения с 18 до 12 В в автомобиле часто используют импульсные понижающие преобразователи (DC-DC). Они обладают высоким КПД и могут стабильно обеспечивать нужное напряжение при различных нагрузках и колебаниях входного напряжения. В отличие от линейных регуляторов, которые выделяют избыточную энергию в виде тепла, импульсные преобразователи более экономичны и не требуют больших радиаторов. Однако для простых устройств с невысоким потреблением может подойти и линейный стабилизатор на интегральной микросхеме, если обеспечить хорошее охлаждение. Выбор зависит от требований к точности, эффективности и условиям эксплуатации.
