Стабилизатор напряжения L7805 предназначен для получения постоянного выходного напряжения 5 В. Однако, в некоторых случаях, возникает необходимость регулировать его выходное напряжение на значения, отличные от стандартных 5 В, например, для работы с датчиками или встраиваемыми системами, которые требуют 4,5 В. В этом случае потребуется использовать дополнительные компоненты для корректной работы устройства.
Чтобы получить 4,5 В на L7805, нужно учесть несколько важных моментов. Одним из простых методов является использование переменного резистора в схеме, который позволяет подстроить выходное напряжение стабилизатора. Важно помнить, что изменение сопротивления также влияет на стабильность работы устройства, поэтому следует внимательно подходить к выбору значения резистора.
Также возможно использование добавочного стабилизатора или схемы с корректировкой опорного напряжения, что позволяет более точно настроить выходное напряжение на нужный уровень. Для этого потребуется подобрать подходящий резистор для регулировки напряжения на выходе стабилизатора. Стоит учитывать, что такие изменения могут влиять на тепловыделение и общую эффективность работы схемы.
Если точность важна, и необходима стабильность на уровне 4,5 В, рекомендуется проводить измерения с помощью мультиметра и вносить корректировки в процесс монтажа, чтобы избежать ошибок при регулировке.
Особенности работы L7805 и его номинальные параметры
Номинальные параметры L7805 следующие:
- Выходное напряжение: 5 В (погрешность до ±2%)
- Входное напряжение: 7–35 В
- Выходной ток: до 1 А (с учетом условий теплоотведения)
- Тепловые характеристики: максимальная температура корпуса 125°C
- Эффективность: L7805 является линейным регулятором, что означает низкую эффективность при значительных перепадах между входным и выходным напряжением
Особенности работы L7805 заключаются в том, что он требует минимальной внешней схемы, обычно состоящей только из конденсаторов на входе и выходе для стабилизации сигнала и предотвращения шумов. При этом для предотвращения перегрева и поддержания стабильной работы на высоких токах желательно использовать радиатор на корпусе чипа.
Важное замечание: линейные стабилизаторы, такие как L7805, выделяют значительное количество тепла при использовании большого перепада напряжений, что может снизить эффективность работы системы. Для получения 4,5 В вместо стандартных 5 В с L7805 потребуется дополнительная корректировка, поскольку стандартный выходной уровень стабилизатора составляет 5 В.
Как правильно выбрать входное напряжение для стабильной работы L7805
Для корректной работы стабилизатора L7805 важно, чтобы его входное напряжение было на несколько вольт выше выходного. Рекомендуемое минимальное входное напряжение для L7805 составляет 7 В, а оптимально – от 8 до 12 В. Это обусловлено конструкцией стабилизатора, который требует разницу между входным и выходным напряжением не менее 2 В для эффективной стабилизации.
Слишком низкое входное напряжение может привести к тому, что L7805 не будет работать стабильно, а в некоторых случаях – вообще не будет обеспечивать выходное напряжение 5 В. Например, при входном напряжении 6 В или ниже выход будет нестабильным или недостаточным.
Если входное напряжение слишком высокое (например, выше 15 В), это может привести к перегреву стабилизатора, а также к снижению эффективности из-за рассеяния избыточной мощности в виде тепла. В таких случаях рекомендуется использовать радиатор или внешний теплоотвод для предотвращения перегрева.
Особое внимание стоит уделить качеству источника питания. Напряжение должно быть стабильным, без значительных пиков и просадок, которые могут нарушить работу стабилизатора. Для повышения стабильности можно использовать дополнительные фильтры, такие как конденсаторы, на входе и выходе L7805.

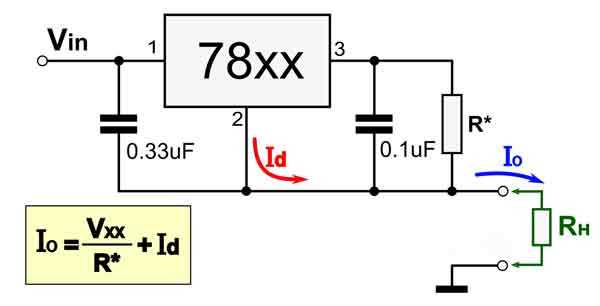

Подключение внешнего резистора для регулировки выходного напряжения
Для того чтобы отрегулировать выходное напряжение стабилизатора L7805, можно использовать внешний резистор, подключённый к его выходу. Это позволяет добиться требуемого напряжения в диапазоне от 5 В до 4,5 В в зависимости от номинала резистора.
Для корректной работы необходимо выбрать резистор с сопротивлением, соответствующим заданному выходному напряжению. Формула для расчёта номинала резистора следующая:
Vout = 5 * (1 + R2/R1)
где Vout – выходное напряжение, R1 и R2 – резисторы в цепи обратной связи. Для получения 4,5 В на выходе, например, можно использовать резистор R1 = 220 Ом и R2 = 100 Ом.
При подключении внешнего резистора важно учитывать допустимые пределы сопротивления, чтобы не выйти за рамки рабочей зоны стабилизатора. Выходное напряжение будет зависеть от точности номиналов резисторов, поэтому важно использовать компоненты с минимальной погрешностью.
Влияние температуры и охлаждения на стабильность 4 5 В на выходе
Для предотвращения перегрева и поддержания стабильного выходного напряжения важно использовать радиаторы для охлаждения L7805. Они помогут снизить температуру корпуса стабилизатора и улучшить его теплопередачу. Использование радиатора с хорошим тепловым контактом и достаточной площадью существенно увеличивает эффективность охлаждения, что помогает избежать перегрева и обеспечения стабильного напряжения.
Охлаждение также влияет на долговечность компонента. Чем выше температура, тем быстрее изнашиваются внутренние элементы стабилизатора, что может привести к его выходу из строя. Чтобы снизить этот риск, стоит использовать внешние системы охлаждения, такие как вентиляторы, особенно в случаях с высокими токами нагрузки или длительной работой стабилизатора в неблагоприятных условиях.
Температурный режим работы L7805 должен находиться в пределах от 0°C до 125°C, при этом рекомендуется поддерживать его на уровне не выше 85°C. Для работы в условиях, где температура может превышать эти значения, необходима дополнительная защита и охлаждение, чтобы гарантировать стабильность 4,5 В на выходе.
Для более точной настройки системы охлаждения важно также учитывать окружающую температуру и расположение стабилизатора. Размещение его в месте с хорошей вентиляцией позволит снизить необходимость в активном охлаждении и обеспечит нормальные условия работы даже при высоких нагрузках.
Как избежать перегрузок и коротких замыканий при использовании L7805
Для защиты от коротких замыканий стоит использовать предохранители. Они обеспечат автоматическое отключение схемы при возникновении короткого замыкания, предотвращая повреждение компонента. Также рекомендуется использовать диоды для защиты от возможных перенапряжений, особенно в случае индуктивных нагрузок.
При подключении L7805 к нагрузке, следите за ее потребляемым током. Максимальный ток, который может предоставить L7805, ограничен (обычно до 1-1.5 ампера). Для предотвращения перегрева стабилизатора рекомендуется использовать радиаторы для рассеивания тепла. Чем больше ток, тем выше вероятность перегрева, поэтому важно правильно оценить требования нагрузки и при необходимости добавить дополнительные компоненты для распределения тепла.
Не стоит забывать о вентиляции. Поместите стабилизатор в корпус с хорошей воздушной циркуляцией, чтобы температура не превышала допустимые значения. Если температура начинает повышаться до критической, стабилизатор может выйти из строя. Рекомендуется использовать термостойкие материалы для монтажа.
Важно регулярно проверять схему на предмет плохих соединений и потенциальных коротких замыканий. Также следует избегать сильных колебаний напряжения и тока, которые могут вызвать нестабильную работу устройства или привести к поломке компонентов.
Практические советы по улучшению стабильности 4 5 В на выходе L7805
Для достижения стабильного выходного напряжения 4,5 В на L7805 важно правильно выбрать компоненты и следить за условиями работы стабилизатора. Начнём с повышения качества входного напряжения. Для этого используйте фильтрующие конденсаторы с ёмкостью не менее 100 мкФ на входе и выходе. Это поможет минимизировать пульсации и улучшить стабильность работы.
Важно правильно подобрать резисторы для регулировки выходного напряжения. L7805 имеет фиксированное напряжение 5 В, но с помощью внешнего делителя напряжения можно немного снизить его. Рекомендуется использовать прецизионные резисторы с допуском ±1% для точности.
Не менее важным аспектом является теплоотвод. L7805 может нагреваться при высокой нагрузке, что влияет на его стабильность. Для предотвращения перегрева используйте радиатор или установите стабилизатор на охлаждаемую поверхность, обеспечив тем самым надёжное теплоотведение.
Для обеспечения максимальной стабильности выходного напряжения избегайте высоких токовых нагрузок. Использование L7805 с током, превышающим 1 А, может привести к падению напряжения и перегреву стабилизатора. В таких случаях рекомендуется использовать дополнительные схемы защиты или выбирать стабилизаторы с более высокой выходной мощностью.
Наконец, соблюдение правильных проводников и их расположение также важно для стабильности работы. Минимизируйте длину проводников и обеспечьте хорошее заземление, чтобы избежать паразитных сигналов и потерь напряжения на соединениях.
Вопрос-ответ:
Как правильно выбрать входное напряжение для стабилизатора L7805, чтобы получить 4,5 Вольта?
Для стабильной работы стабилизатора L7805, входное напряжение должно быть выше 5 В, но не слишком высоким. Идеальный диапазон входного напряжения для L7805 — от 7 В до 12 В. Это обеспечит стабильную работу стабилизатора и минимизирует потерю мощности при преобразовании.
Можно ли регулировать выходное напряжение на L7805 для получения точно 4,5 В?
Стандартно L7805 стабилизирует напряжение на уровне 5 В. Чтобы получить 4,5 В, можно использовать дополнительный резистор или цепь для регулировки выходного напряжения. Один из способов — установить на выходе стабилизатора делитель напряжения, что позволит снизить его до нужного уровня. Однако стабильность этого решения будет зависеть от точности компонентов и нагрузки.
Как уменьшить нагрев стабилизатора L7805 при использовании на 4,5 В?
Для уменьшения нагрева L7805 при использовании на 4,5 В, важно обеспечить хорошее охлаждение. Установка радиатора на корпус стабилизатора поможет снизить температуру. Также можно уменьшить разницу между входным и выходным напряжением, чтобы минимизировать потери мощности в виде тепла.
Как избежать перегрузки на выходе стабилизатора L7805 при подключении нагрузки?
Для предотвращения перегрузки на выходе L7805 важно учитывать его номинальный ток. L7805 обычно способен обеспечивать ток до 1 А при хорошей системе охлаждения. Если нагрузка превышает этот предел, можно использовать внешний регулятор тока или дополнительные защитные компоненты, такие как предохранители или термозащиту, чтобы предотвратить повреждение стабилизатора.
Есть ли особенности при подключении конденсаторов к входу и выходу L7805 для стабильной работы?
Да, для стабильной работы L7805 рекомендуется использовать конденсаторы на входе и выходе. На входе часто используется конденсатор с номиналом 0,33 мкФ для фильтрации высокочастотных помех, а на выходе — конденсатор 0,1 мкФ для стабилизации выходного напряжения. Эти компоненты помогут улучшить стабильность работы стабилизатора и уменьшить колебания напряжения при изменении нагрузки.
