Как подключить часы на маршрутке мерседес

В маршрутных автобусах Mercedes, особенно популярных моделях Sprinter и Vito, корректная настройка и подключение штатных часов имеет значение не только для комфорта водителя, но и для соблюдения графика рейсов. Часто часы оказываются отключены или не синхронизированы после отключения аккумулятора, замены панели приборов или ремонта электропроводки.

На большинстве моделей Mercedes для маршрутных перевозок часы интегрированы в приборную панель или климатический блок. Подключение требует доступа к задней части панели, где расположены сигнальные провода питания и управления. Необходимо убедиться, что клемма 30 (постоянное питание) и клемма 15 (питание при включенном зажигании) подают стабильное напряжение. Без этого часы не будут сохранять данные после выключения зажигания.

В автомобилях с CAN-шиной требуется проверить, поступает ли цифровой сигнал синхронизации на соответствующий модуль. В противном случае часы могут не отображать время или не реагировать на управление. В некоторых случаях для активации модуля часов потребуется подключение диагностического оборудования и активация соответствующей функции через меню конфигурации блока управления.

Перед началом подключения рекомендуется иметь под рукой электросхему конкретной модели автомобиля. Она позволяет точно определить расположение и назначение контактов. Неправильное подключение может привести к перегоранию дорожек на панели или сбою других систем. Также стоит учитывать наличие резервного питания в виде батарейки – её разряд также приводит к сбросу времени.

Как определить тип часов и совместимость с электроникой маршрутки

Перед подключением необходимо точно определить тип устанавливаемых часов. В маршрутках Mercedes чаще всего встречаются два типа устройств: аналоговые с механическим управлением и цифровые, интегрированные в систему электрооборудования. Первые подключаются напрямую к питанию и не зависят от CAN-шины. Вторые могут требовать синхронизации с блоком управления или панелью приборов.

Проверь маркировку на корпусе часов. Устройства VDO или Motometer, как правило, используют стандартное подключение к питанию 12В и имеют контакт управления подсветкой. Модели с интерфейсом LIN или CAN требуют проверки совместимости с электроникой кузова (SAM-блок или блок комфорта).

Проведите диагностику бортовой сети при помощи мультиметра и, при необходимости, диагностического сканера. Для часов с цифровым управлением убедитесь, что в жгуте присутствуют сигнальные линии CAN или LIN. Если они отсутствуют, такие часы работать не будут без установки адаптера или обходного модуля.

Ориентируйтесь на схему электропроводки вашего конкретного кузова. Например, в Mercedes Sprinter W906 аналоговые часы можно подключить через отдельный предохранитель и массу, а в моделях с цифровым щитком приборов (после 2014 года) необходимо использовать программно активируемую шину, иначе устройство не включится.

Для окончательной проверки совместимости сравните разъём часов с ответной частью проводки маршрутки. Если разъёмы не совпадают, потребуется изготовление переходника или доработка штатной косы. Это особенно актуально при замене часов на контрактные или от других моделей.

Необходимые инструменты и материалы для подключения часов

Для корректного подключения штатных или универсальных часов в маршрутке Mercedes потребуется минимальный, но строго определённый набор инструментов и расходников. Использование неподходящих материалов может привести к нестабильной работе или повреждению электрооборудования.

Мультиметр с функцией проверки напряжения – основной инструмент для диагностики цепей питания, проверки наличия «плюса» и «массы», а также контроля напряжения на клеммах до и после подключения устройства.

Изолированный набор отверток (крестовая и плоская) – необходим для демонтажа панелей приборной панели, фиксации контактов и снятия декоративных накладок, под которыми могут располагаться штатные разъёмы часов.

Клеммы типа «мама» и «папа» – используются для быстрого и надёжного подключения к штатной проводке, особенно при отсутствии заводского разъёма под часы. Следует выбирать латунные или медные варианты с термоусадочной изоляцией.

Паяльник с тонким жалом и припой с флюсом – пригодится при подключении часов напрямую к проводке, если используются нештатные соединения. Обеспечивает надёжный контакт без риска самопроизвольного разъединения.

Термоусадочная трубка и термофен – обязательны для изоляции пайки и предотвращения короткого замыкания. Диаметр трубки подбирается по размеру соединяемых проводов.

Монтажный нож и стриппер – используются для зачистки проводов и аккуратного снятия изоляции без повреждения жил. Это особенно важно при работе с тонкой проводкой панели приборов.

Электроизоляционная лента и пластиковые стяжки – применяются для дополнительной фиксации и защиты соединений, а также для укладки проводов в подпанельном пространстве.

Схема электропроводки конкретной модели Mercedes – должна быть под рукой для точного определения нужных цепей: зажигания, постоянного питания, подсветки и массы. Без неё возрастает риск неправильного подключения и выхода устройства из строя.

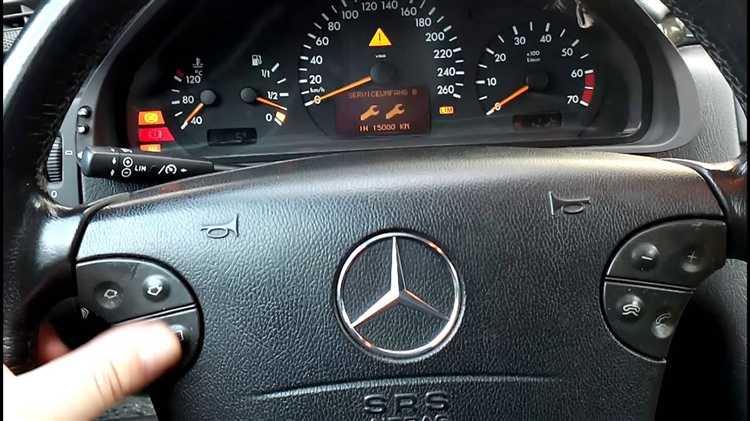

Схема подключения штатных и нештатных часов к бортовой сети

Штатные часы на маршрутках Mercedes, таких как Sprinter, чаще всего подключаются к питанию через разъём на приборной панели или центральной консоли. Они получают +12 В от зажигания (через ACC), постоянное питание для сохранения настроек времени и массу. Основные провода: красный – постоянный плюс (от АКБ), жёлтый – плюс от зажигания, чёрный – масса. При наличии CAN-шины часы могут синхронизироваться с электроникой автомобиля автоматически.

Важно учитывать ток потребления: нештатные часы с подсветкой и дополнительными функциями (например, USB-зарядка) могут потреблять больше 150–200 мА, что требует отдельной линии питания через реле. Подключение напрямую к прикуривателю допустимо только при контроле тока и использовании предохранителя на 2–5 А.

Для надёжной работы нештатных устройств следует избегать подключения к нестабильным точкам – например, к цепям освещения салона, где возможны перепады напряжения. Все соединения должны быть выполнены через клеммы или пайку, а места соединения – заизолированы термоусадкой.

Пошаговая инструкция по подключению часов к панели приборов

1. Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с проводкой.

2. Снимите облицовку панели приборов. Для этого используйте пластиковую лопатку или тонкую отвертку, чтобы не повредить крепления и поверхность. Доступ к разъёмам часов, как правило, находится за центральной частью панели.

3. Определите тип разъёма часов. На оригинальных моделях Mercedes чаще всего используется 3- или 4-контактный разъём. Убедитесь, что форма и расположение контактов совпадают с часами, которые вы планируете установить.

4. Подключите питание: найдите постоянный плюс (обычно красный провод) от бортовой сети – он необходим для сохранения времени. Постоянный плюс можно взять с линии питания магнитолы или прикуривателя. Далее подключите зажигание (обычно чёрно-жёлтый или чёрно-красный провод), чтобы часы активировались при включении ключа. Массу (чёрный или коричневый провод) подключите к ближайшей точке кузова или штатному «минусу».

5. Если используются нестандартные часы, проверьте соответствие напряжения (обычно 12 В) и полярность подключения. Для цифровых моделей может потребоваться преобразователь уровня сигнала или стабилизатор напряжения.

6. Подключите подсветку часов, если она предусмотрена. Для этого используйте цепь освещения панели приборов, чтобы подсветка включалась одновременно с габаритами. Провод подсветки чаще всего серый с синим или зелёным маркером.

7. Установите часы в предназначенное место. Убедитесь в надёжности крепления, особенно в условиях вибрации и тряски во время движения маршрутки.

8. Подключите аккумулятор, включите зажигание и проверьте работу часов. Убедитесь в корректном отображении времени, работе подсветки и отсутствии сбоев.

9. После проверки установите на место все элементы панели и зафиксируйте облицовку.

10. При необходимости выполните калибровку или настройку времени согласно инструкции конкретной модели часов.

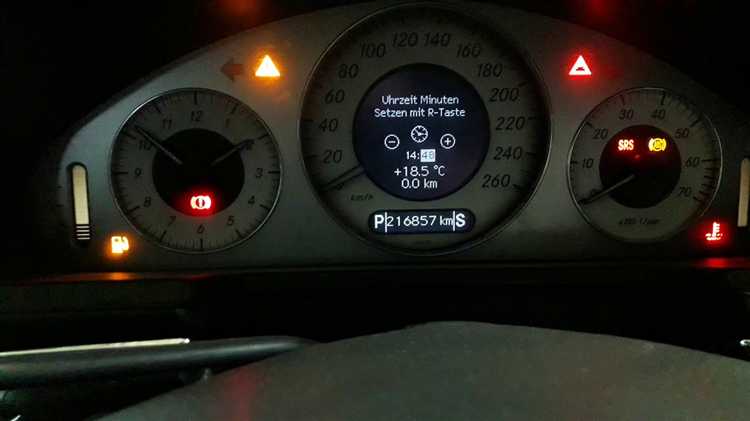

Проверка работы часов после установки и устранение неисправностей

После подключения часов к панели маршрутки Mercedes необходимо провести пошаговую проверку корректности работы устройства. Ошибки при установке часто приводят к некорректному отображению времени, самопроизвольному сбросу или полной неработоспособности часов.

1. Включите зажигание и убедитесь, что часы подаются питание. При включении зажигания экран часов должен активироваться без задержек.
2. Проверьте стабильность отображения времени в течение первых 5–10 минут. Если экран гаснет или мигает – это может указывать на плохой контакт массы или нестабильное напряжение на линии питания.
3. Сравните показания установленных часов с эталонным временем. Если наблюдается постоянное отклонение после каждой остановки, проверьте, подключена ли память (питание + постоянное от АКБ).
4. При наличии кнопки управления настройками времени проверьте её реакцию. Если кнопка не реагирует, необходимо прозвонить цепь между ней и платой часов – возможен обрыв или окисление контактов.

В случае неисправностей:

• Если часы не включаются вовсе – проверьте наличие напряжения на клеммах +12В и массу. Используйте мультиметр. При отсутствии питания проверьте предохранители и целостность проводки.
• Если время сбрасывается при выключении зажигания – скорее всего, отсутствует постоянное питание (красный провод, идущий напрямую от аккумулятора).
• Если экран тусклый или мигает – измерьте напряжение на входе часов. Значение ниже 11В может указывать на проблемы с проводкой или падение напряжения из-за плохих контактов.
• При наличии цифровых шумов на экране (артефактов) – возможна внутренняя неисправность часов. В этом случае поможет замена или перепайка конденсаторов в блоке индикации.

Завершив проверку, зафиксируйте корпус часов, чтобы исключить вибрации и самопроизвольные отключения. Контрольный запуск маршрутки на холостом ходу подтвердит надёжность подключения и стабильность работы устройства в реальных условиях эксплуатации.

Особенности подключения часов на моделях Mercedes Sprinter разных годов

Для Mercedes Sprinter 1995–2006 годов характерна простая бортовая электросистема с аналоговой панелью приборов. Часы чаще всего подключаются к постоянному питанию через предохранитель 15 А, а также к массе кузова. Управление подсветкой часов реализуется через провод с подсветки панели приборов, что позволяет синхронизировать яркость с основными приборами.

Модели Sprinter 2006–2013 годов получили более сложную электронику с CAN-шиной и цифровыми элементами на панели. В этих автомобилях штатные часы интегрированы в комбинацию приборов и получают питание через электронный блок управления. Для замены или подключения внешних часов необходимо использовать адаптеры CAN или подключаться к специальным разъемам, обозначенным в сервисной документации. Не рекомендуется подключать часы напрямую к аккумулятору без контроля сигналов шины, чтобы избежать сбоев в работе приборов.

Sprinter 2013 года и новее оснащены более развитой мультимедийной системой с интегрированными цифровыми часами, которые получают синхронизацию по GPS или через бортовой компьютер. В таких моделях установка дополнительных аналоговых часов требует использования интерфейсных модулей с выходами 12 В, а также согласования с CAN-шиной для корректного отображения времени. Часто подключение выполняется через модуль распределения питания с контролем токов и защитой от перезарядки.

Для всех моделей рекомендуется использовать только качественные разъемы и проводку с сечением не менее 0,5 мм². При работе с электроникой Sprinter после 2006 года важно соблюдать полярность и избегать коротких замыканий на шине CAN, так как это может привести к сбоям в работе всей электроники автомобиля.

Вопрос-ответ:

Какие провода необходимо подключить для правильной работы часов на маршрутке Mercedes?

Для подключения часов к электросети маршрутки Mercedes требуется подключить провод питания (обычно +12 В), провод заземления и провод подсветки. Питание берётся с цепи, которая активируется вместе с зажиганием, чтобы часы работали только при включённом двигателе. Заземление нужно подключить к металлическому корпусу или специальной клемме минус. Подсветка подключается к цепи подсветки приборной панели, чтобы часы светились вместе с остальными индикаторами.

Можно ли установить часы на Mercedes Sprinter разных годов выпуска без изменений в электронике?

На моделях Sprinter разных годов схемы подключения могут отличаться, особенно между более старыми и новыми версиями. В некоторых случаях потребуется адаптация проводки или использование переходников, поскольку у новых моделей применяется более сложная бортовая электроника с цифровыми интерфейсами. Рекомендуется сверяться с электросхемой конкретного года выпуска и модели, чтобы избежать ошибок и повреждений оборудования.

Как проверить корректность работы часов после их установки на маршрутке?

После монтажа часов необходимо проверить их точность и работу подсветки. Для этого включите зажигание и убедитесь, что часы показывают текущее время, а подсветка активируется вместе с приборной панелью. Проверьте, нет ли мигания или сбоев в показаниях. Также важно проверить работу в условиях отключённого двигателя — часы должны сохранять настройки и не сбиваться. При наличии ошибок стоит проверить правильность подключения проводов и отсутствие повреждений.

Какие инструменты и материалы нужны для подключения часов на Mercedes маршрутке?

Для монтажа часов понадобятся: мультиметр для проверки напряжения и целостности цепей, набор отверток, бокорезы или стрипперы для зачистки проводов, изолента или термоусадочные трубки для изоляции соединений, клеммники для надёжного крепления проводов, а также сам адаптер или переходник, если требуется. Рекомендуется иметь схему электропроводки транспортного средства для точного определения точек подключения.

Можно ли подключить часы самостоятельно без помощи электрика?

Если есть базовые навыки работы с электрикой и понимание схемы автомобиля, подключение часов можно выполнить самостоятельно. Важно строго соблюдать полярность и проверять наличие напряжения перед подключением. Ошибки в подключении могут привести к повреждению часов или электросистемы. При отсутствии опыта лучше проконсультироваться со специалистом или доверить установку профессионалу, чтобы избежать риска.

Какие этапы включает процесс подключения часов на маршрутке Mercedes и какие особенности стоит учитывать?

Подключение часов на маршрутке Mercedes требует последовательного выполнения нескольких шагов. Сначала необходимо определить модель и тип часов, совместимых с электроникой конкретной машины. Затем следует отключить аккумулятор для безопасности и получить доступ к панели приборов, где будут устанавливаться часы. Важно правильно подключить провода: питание, массу и сигнал от бортовой сети. На некоторых моделях возможны отличия в распиновке, поэтому рекомендуется использовать электрическую схему именно для вашей версии Mercedes. После монтажа и подключения нужно проверить работу часов, откалибровать время и убедиться в отсутствии короткого замыкания или других неисправностей. Особое внимание стоит уделить качеству соединений, чтобы избежать сбоев при вибрациях и эксплуатации в условиях дороги.

Можно ли подключить дополнительные часы, если штатные отсутствуют или неисправны, и какие типы часов подойдут для маршрутки Mercedes?

Если штатные часы отсутствуют или вышли из строя, их замену можно осуществить, подключив дополнительные, совместимые с бортовой сетью машины. Вариантами служат аналоговые или цифровые часы, предназначенные для автомобилей с напряжением 12 В. При выборе стоит учитывать способ подключения: некоторые часы требуют постоянного питания для сохранения времени, другие — подключаются через зажигание. Важно, чтобы новые часы соответствовали электрическим параметрам автомобиля и не создавали нагрузку на систему. Для установки потребуются минимальные доработки, но желательно использовать оригинальные крепления или адаптированные держатели, чтобы устройство не смещалось при движении. Кроме того, правильное подключение гарантирует корректную работу и сохранность настроек после отключения питания.
