Ремень безопасности – это первичный элемент пассивной защиты, снижающий риск смертельных травм у водителя и переднего пассажира на ≈ 45 %, а тяжёлых травм у всех пассажиров – до 50 % по данным Европейской комиссии по транспорту. Ключевое отличие современных систем – сочетание инерционного катушки, пиротехнического преднатяжителя и ограничителя нагрузки, срабатывающих за ≤ 20 мс после обнаружения перегрузки около 25 g.
Во время штатного движения инерционная катушка позволяет ленте свободно следовать за телом, но при резком замедлении блокирует барабан через храповой механизм. Пиропатрон преднатяжителя убирает слабину ленты на 60–120 мм, притягивая корпус к спинке сиденья ещё до контакта с подушкой безопасности. Ограничитель затем дозированно отдаёт ленту, удерживая нагрузку на грудную клетку ниже 6 kN, что соответствует пределу без‑фрактурного воздействия на рёбра.
Правильная регулировка критична для эффективности: диагональная ветвь должна пересекать середину ключицы под углом ≈ 45°, а тазовая – лежать на гребне подвздошной кости, а не на мягких тканях живота. Приём «щелчок и тяга» (click‑and‑pull) убирает остаточную слабину ленты после застёгивания, повышая срабатывание преднатяжителя на 8–10 %.
Производители рекомендуют проверку механизма не реже одного раза в 5 лет или сразу после ДТП с перегрузкой > 15 g. Следы износа на ленте длиннее 10 мм или потускнение пирозамка – повод заменить комплект целиком, поскольку даже микроскопические повреждения волокон уменьшают предел прочности на 20–30 %.

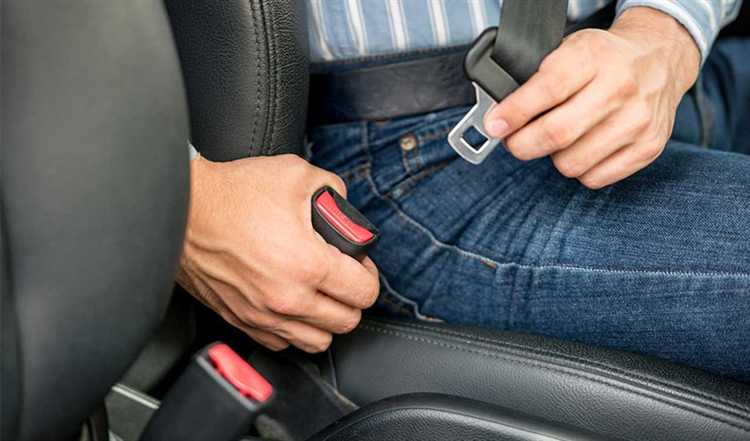

Как ремень безопасности удерживает тело при резком торможении
Инерционная катушка блокируется уже при продольной перегрузке 0,4 g, что соответствует замедлению автомобиля на 5 км/ч менее чем за 0,2 с. Срабатывание пиропатрона преднатяжителя втягивает ленту со скоростью до 12 м/с, устраняя до 120 мм провисания и подводя тело к спинке сиденья до удара.
После натяжения ограничитель нагрузки допускает контролируемое скольжение ленты на 30–40 мм при усилии около 6 кН. Такое «дозированное» смещение снижает пиковое давление на грудную клетку до 4 кПа и переводит основную нагрузку на тазовую область, где кости прочнее.
- Плотный контакт плечевой ветви с ключицей распределяет силу по площади 140–180 см², уменьшая локальную травматичность.
- Низкое расположение поясной ветви на подвздошных костях предотвращает «ныряние» под ремень и травмы брюшной полости.
- За счёт деформации ограничителя грудные перегрузки снижаются на 30–35 % по сравнению с жесткой фиксацией.
- Регулируйте высоту якоря: верхний край ленты должен проходить через центр плеча.
- Устраняйте кручение – каждый оборот удваивает локальное растяжение ленты.
- Держите спинку сиденья под углом 100–110°, чтобы грудной сегмент прилегал без зазора.
При соблюдении этих параметров вероятность тяжёлых травм при фронтальном ударе на 50 км/ч уменьшается вдвое, а риск смертельного исхода – более чем на 60 %.
Механизм втягивания и блокировки инерционного катушки
Внутри катушки установлен плоский часовой пружинный мотор, создающий постоянный крутящий момент 0,3–0,5 Н·м. Такой диапазон гарантирует втягивающее усилие 2–4 Н на ленте без избыточного давления на грудную клетку и плечо водителя.
Катушка вращается на игольчатых подшипниках, что снижает трение до 0,02 Н·м и обеспечивает быстрый возврат ремня при отпускании язычка замка. Допустимое остаточное провисание не превышает 25 мм – проверьте это после установки, вытянув ленту и резко отпустив: ремень должен полностью втянуться за ≤ 600 мс.
За блокировку отвечают два независимых узла:
∙ Маятниковый сенсор: латунный груз массой 50 г отклоняется при замедлении ≥ 0,45 g, поворачивая сектор с собачкой, которая цепляет храповик катушки. Время срабатывания – 12–15 мс, что соответствует перемещению автомобиля на 22–28 см при скорости 60 км/ч.
∙ Сенсор рывка ленты: если скорость вытягивания превышает 1,4 м/с, инерционный клапан мгновенно выбрасывает вторую собачку. Этот канал защищает в случае ударов под малым углом, когда маятник менее чувствителен.
После аварии с пиковым замедлением > 1,5 g или раскрытием пиропатрона натяжителя замените катушку целиком: повторное использование увеличивает риск заедания собачек из‑за микродеформаций корпуса. При сервисе измеряйте втягивающее усилие динамометром; значение < 1,3 Н указывает на усталость пружины или загрязнение подшипников. Слабую пружину не подтягивайте вручную – используйте заводской ремонтный комплект.
Избегайте перекручивания ленты: torsion ≥ 180° увеличивает нагрузку на ведущую втулку на 40 % и ускоряет износ втягивающей пружины. При попадании влаги немедленно просушите катушку струёй сухого воздуха ≤ 40 °С, затем смажьте ось полиальфаолефиновым маслом вязкостью 7–10 сСт при 100 °С.
Регулярная проверка каждые 20 000 км или раз в год – лучший способ удержать механизм в рабочем состоянии и обеспечить фиксацию грудной клетки водителя в пределах 80–120 мм при фронтальном ударе 50 км/ч.

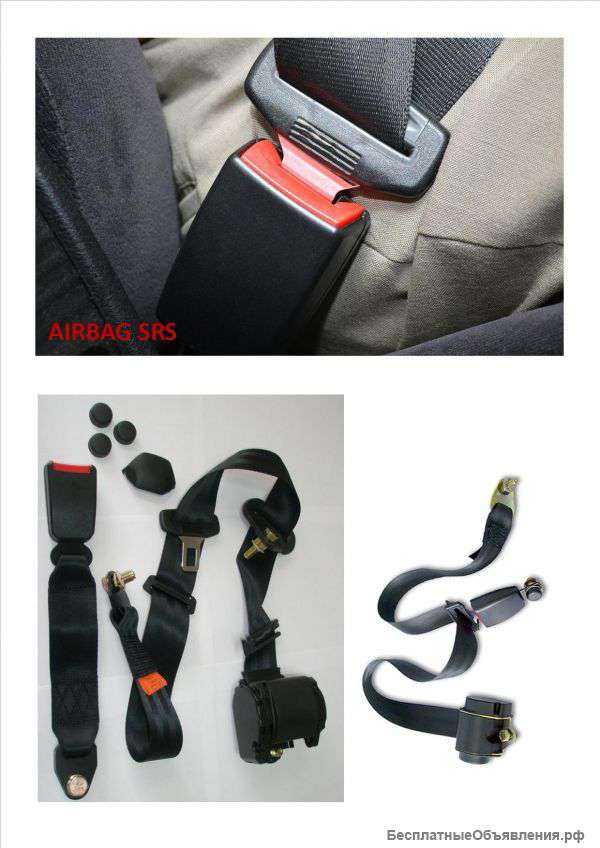

Роль преднатяжителя ремня при аварии
Преднатяжитель активируется через 10–25 мс после того, как датчики ускорения фиксируют перегрузку порядка 15–20 g. Пиропатрон взрывает газогенератор, поршень втягивает ленту ремня на 40–120 мм и устраняет провисание, которое неизбежно возникает из‑за свободного хода катушки и одежды водителя.
Прижимая корпус к спинке сиденья за доли секунды до пика перегрузки, система снижает перемещение грудной клетки вперед в среднем на 50 мм и уменьшает нагрузку на грудину на 15–25 %. Тесты Euro NCAP показывают падение показателя HIC (Head Injury Criterion) на 20–30 % при комбинации преднатяжителя и ограничителя нагрузки.
Усилие втягивания достигает 3–4 kN, поэтому после срабатывания пиропатрон и втягивающий механизм подлежат обязательной замене. Повторное использование недопустимо – UNECE R16 прямо требует вычеркивать установку из эксплуатации, даже если внешних повреждений не заметно.
Для сохранения исправности проверяйте электрические разъёмы пиросилового контура при каждом сервисе подушек безопасности, поддерживайте бортовое напряжение выше 11,5 В и обновляйте прошивку блока SRS в соответствии с отзывными кампаниями производителя.
Если на приборной панели загорелся индикатор SRS или после ДТП были изменены геометрия кузова и крепления сидений, замерьте сопротивление пиропатрона: нормой считается 2,0 ± 0,2 Ω. Отклонение указывает на необходимость замены преднатяжителя и ревизии шлейфа.
Взаимодействие ремня с подушками безопасности
При фронтальном ударе датчики ускорения фиксируют перегрузку 15–20 g и уже через 3–5 мс передают сигнал блоку SRS. Первым действует пиротехнический преднатяжитель: катушка втягивает ленту на 60–90 мм за 12–15 мс, устраняя провис и точно позиционируя грудную клетку относительно подушки.
Через 20–30 мс после удара раскрывается фронтальная подушка, заполняясь азотными газами до расчётного объёма (≈60 л для водителя, ≈120 л для переднего пассажира) за 40–50 мс. Ремень к этому моменту уже ограничивает продольное смещение туловища, поэтому голова встречает воздушный мешок в оптимальной фазе его раскрытия, когда давление внутри не превышает 80–100 кПа и риск травмы минимален.
После пика нагрузки срабатывает ограничитель усилия в замке: при продольной силе 6–7 кН лента постепенно «отдаёт» ещё 30–50 мм. Такое демпфирование снижает удельное давление на грудину и плечи до 3,5 кН и уменьшает HIC на 30–45 % по сравнению с использованием одного ремня.
Алгоритм подачи газа в современных двухступенчатых подушках коррелирует с сигналом датчика веса сиденья и степенью преднатяжения ремня. При лёгком пассажире блок SRS активирует только первый пиропатрон, ограничивая давление до 60 кПа, чтобы избежать чрезмерного отклонения шеи.
Рекомендации: регулярно проверяйте целостность пиропатронов и проводки SRS, заменяйте ремни и преднатяжители после любой аварии, сохраняйте зазор не менее 25 см между грудью и рулём, а спинку устанавливайте с углом 100–110° – это обеспечивает синхронность работы ремня, ограничителя и подушки при аварии.
Зависимость работы ремня от положения и плотности прилегания
Краш‑тесты Euro NCAP 2024 года показали: отклонение спинки на 25° вместо 10° увеличивает смещение таза под поясной лентой («подныривание») в 3,6 раз, а вероятность травм живота – на 27 %. Оптимальный угол спинки для взрослого водителя – 100‑110°, чтобы поясная часть упиралась в подвздошные кости, а не в мягкие ткани.
Вертикальное положение плечевой точки крепления должно регулироваться так, чтобы лента проходила по середине ключицы. Снижение точки на 40 мм увеличивает давление на шею до 3,5 кН и приводит к повышению риска перелома шейных позвонков на 14 %. Поднимите направляющую до уровня плеча – это уменьшит нагрузку на C‑область позвоночника на 900 Н.
Плотность прилегания измеряется остаточной слабиной: каждые 10 мм свободного хода повышают пик перегрузки грудной клетки на 5 %. Преднатяжители современных инерционных катушек стягивают ремень с усилием 150‑300 Н, обеспечивая остаточную слабину не более 20–25 мм. После посадки потяните ремень рывком – катушка активирует дополнительный поджим, который снижает смещение грудной клетки на 11 % при ударе 64 км/ч.
Толстая зимняя куртка добавляет до 35 мм промежутка между лентой и телом, что эквивалентно удвоенной слабине; зимой снимайте верхнюю одежду или вставляйте между слоями тонкую «противоскользящую» ленту‑подкладку, уменьшающую сдвиг ремня по ткани на 38 %.
Детям ростом до 135 см используйте бустер или интегрированное детское кресло, чтобы поясная лента проходила по верхней части бедра, а не по животу; неправильное положение увеличивает давление на печень до 1,9 кПа, тогда как корректная посадка удерживает показатель в безопасном диапазоне 0,5‑0,7 кПа.
Проверяйте настройки ежемесячно: изменение сиденья после дальней поездки или замена верхней одежды могут добавить незаметные 15‑20 мм слабины, которые при фронтальном столкновении превращаются в дополнительные 6–7 см смещения грудной клетки, достаточные для серьезных травм.

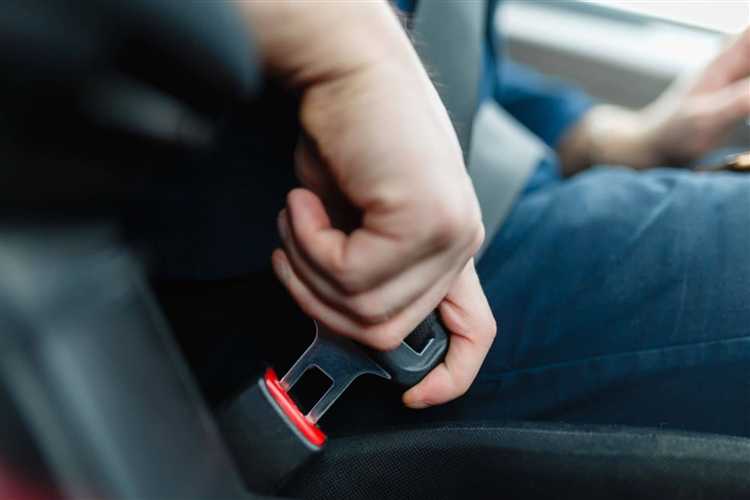

Разновидности замков и способы их срабатывания
Механизм срабатывания механических замков активируется вручную: при вставлении металлического язычка в гнездо происходит защелкивание с помощью пружинного фиксатора. Для разблокировки используется кнопка, которая освобождает язычок, обеспечивая быстрое расстегивание ремня.
Электромеханические замки могут блокировать ремень автоматически при срабатывании датчиков аварии или при превышении критической скорости торможения. В таких системах встроенные датчики фиксируют резкие изменения ускорения и передают сигнал на блок управления, который мгновенно блокирует замок, предотвращая вытягивание ремня.
Существуют также инерционные замки, которые комбинируют принцип свободного движения и моментального блокирования. В нормальных условиях ремень свободно вытягивается и втягивается катушкой, однако при резком замедлении или ударе внутренний грузик или маятник блокирует катушку, фиксируя ремень.
Для повышения безопасности используются преднатяжители ремня, которые при срабатывании аварийной ситуации автоматически подтягивают ремень, снижая люфт и минимизируя риск травмирования пассажира. Они связаны с механизмом замка и срабатывают за доли секунды после сигнала датчиков столкновения.
Выбор типа замка зависит от требований безопасности и конструктивных особенностей автомобиля. Рекомендуется проверять исправность замков регулярно, обращая внимание на плавность защелкивания и надежность фиксации, поскольку износ или загрязнение могут ухудшить их работу и повлиять на эффективность удержания пассажира при аварии.

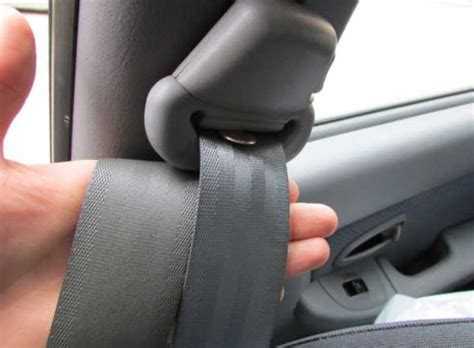

Типичные неисправности ремней и как их распознать
Частой проблемой становится износ текстильной ленты: появление потертостей, трещин, зацепок или прожженных участков снижает прочность ремня. Визуальный осмотр ленты должен выявлять любые повреждения – даже мелкие дефекты способны ухудшить безопасность.
Неисправности замка фиксирования проявляются в затрудненном или невозможном защелкивании. Если при нажатии кнопки замок не освобождает язычок или защелкается с хрипом и с задержкой, требуется проверка и очистка механизма от пыли и загрязнений.
Проблемы с катушкой автоматического сматывания возникают при заклинивании или слишком быстром сматывании ремня. Ремень может либо застревать, либо втягиваться слишком резко, что указывает на неисправность пружинного механизма или инерционного блокиратора.
Снижение эффективности преднатяжителя, ответственного за моментальное натяжение ремня при аварии, распознать сложнее без диагностики, но подозрение вызывают повреждения корпуса или следы коррозии на креплениях.
Регулярная проверка должна включать попытку плавного вытягивания и втягивания ремня, осмотр замка, а также тестирование фиксации. При обнаружении малейших отклонений от нормального функционирования следует обратиться в специализированный сервис для замены или ремонта компонентов.
Вопрос-ответ:
Как именно ремень безопасности фиксирует пассажира при резком торможении?
Ремень безопасности удерживает тело за счёт равномерного распределения нагрузки по корпусу. При резком торможении механизм блокировки катушки срабатывает, фиксируя ленту на месте и не позволяя телу продолжить движение вперёд, что снижает риск травм. Благодаря этому снижается нагрузка на отдельные части тела и предотвращается столкновение с элементами салона.
Что происходит внутри механизма преднатяжителя ремня при столкновении?
Преднатяжитель активируется мгновенно при резком замедлении или ударе. Внутри него происходит срабатывание пиротехнического заряда или механического устройства, которое подтягивает ремень, убирая лишний зазор между телом и лентой. Это уменьшает перемещение пассажира вперёд и повышает эффективность ремня в удержании.
Почему важно правильное положение ремня безопасности на теле пассажира?
Если ремень лежит неправильно — например, слишком высоко на шее или слишком низко на животе — он не сможет полноценно выполнять функцию удержания. Неправильное расположение повышает риск травм при аварии, так как нагрузка распределяется неравномерно и может привести к повреждению внутренних органов или шейного отдела позвоночника.
Какие типичные неисправности могут возникнуть в системе ремней безопасности и как их распознать?
Частые проблемы включают износ или повреждение ленты, поломку замка или замедление втягивания катушки. Лента может потерять прочность, появиться трещины или грязь, ухудшающая работу механизма. Замок иногда плохо защёлкивается или неразблокируется. Регулярная проверка визуального состояния и функциональности замка помогает выявить неисправности вовремя.
Как работает механизм блокировки инерционной катушки ремня безопасности?
Катушка снабжена инерционным устройством, которое реагирует на резкие ускорения или торможения. При спокойном движении лента свободно вытягивается и втягивается обратно. При резком рывке катушка блокируется, не позволяя ремню разматываться дальше. Это предотвращает выброс пассажира вперёд и уменьшает силу удара.
Как ремень безопасности удерживает пассажира при резком торможении?
Ремень безопасности фиксирует тело пассажира, ограничивая его перемещение вперед и предотвращая столкновение с элементами салона автомобиля. При резком торможении происходит инерционное движение, которое ремень останавливает, распределяя нагрузку по более прочным частям тела — плечам и тазу. Механизм блокировки ремня активируется за счет инерционного катушка, которая моментально фиксирует ленту, если скорость вытягивания превышает установленный порог. Таким образом снижается риск серьезных травм.
Почему важно, чтобы ремень плотно прилегал к телу и как это влияет на его работу?
Плотное прилегание ремня обеспечивает равномерное распределение силы при резком торможении или столкновении. Если ремень слишком свободный или неправильно расположен, он может не удержать пассажира надежно, увеличивая вероятность травм из-за смещения тела. Неправильное положение также снижает эффективность работы преднатяжителя и системы блокировки, что ухудшает защиту. Поэтому важно правильно застегивать ремень и проверять его натяжение перед поездкой.
