Радиатор отопителя на ВАЗ 2107 расположен внутри отопительного блока за передней панелью, и его демонтаж требует частичной разборки салона. Конструкция системы отопления в «классике» достаточно проста, но доступ к радиатору затруднён из-за плотной компоновки элементов. Невнимательность при демонтаже может привести к повреждению пластиковых деталей торпеды или нарушению герметичности системы охлаждения.
Основные признаки неисправности радиатора – запах антифриза в салоне, запотевание стёкол, утечка охлаждающей жидкости в районе центрального тоннеля. При наличии этих симптомов замена радиатора становится необходимой. Прежде чем приступать к снятию, следует отключить аккумулятор, слить охлаждающую жидкость через сливное отверстие на блоке цилиндров или радиаторе двигателя, а затем отсоединить патрубки печки под капотом.
Работы по демонтажу включают снятие декоративных панелей, отключение воздуховодов, демонтаж вентилятора отопителя и разъёмов управления. Необходимо аккуратно отсоединить управляющие тяги и фишки электропитания, чтобы не повредить мелкие элементы. Радиатор крепится в корпусе с помощью защёлок и дополнительных винтов, которые следует откручивать поочерёдно, не прилагая чрезмерных усилий.
Важно использовать набор отвёрток, торцевые головки 8 и 10 мм, пассатижи для снятия хомутов и чистую тару для сбора оставшегося антифриза. Перед установкой нового радиатора рекомендуется промыть систему охлаждения дистиллированной водой и проверить герметичность соединений. Сборка осуществляется в обратной последовательности с контролем правильной установки всех воздуховодов и тяг управления заслонками.
Подготовка инструментов и обеспечение доступа к радиатору
Перед началом работ необходимо подготовить набор инструментов: крестообразную и плоскую отвертки, ключи на 10 и 13, головку с трещоткой, пассатижи, шланг для слива охлаждающей жидкости длиной не менее 1 метра, а также ёмкость объёмом не менее 5 литров. Желательно иметь фонарик для освещения труднодоступных участков под панелью приборов.
Работы начинают с отключения массы аккумулятора во избежание коротких замыканий. Далее сливается охлаждающая жидкость через нижний патрубок радиатора или сливной кран на блоке двигателя. Шланг предварительно подключают к штуцеру, направляя жидкость в подготовленную ёмкость.
Следующим этапом демонтируются элементы, ограничивающие доступ к радиатору отопителя. Снимается центральная консоль, нижние пластиковые панели под торпедой, боковые воздуховоды. Необходимо также освободить пространство под рулевой колонкой и со стороны пассажира. Крепёж удаляется аккуратно, чтобы не повредить пластиковые направляющие и защёлки.
После демонтажа панелей открывается доступ к корпусу отопителя. Важно убедиться, что все патрубки, подходящие к радиатору, свободны от хомутов и не имеют остаточного давления. Только после полной подготовки можно переходить к следующему этапу – снятию самого радиатора.
Как снять кожух вентилятора и панели под рулевой колонкой
Сначала обесточьте автомобиль, сняв клемму с аккумулятора. Это исключит случайное замыкание при работе с проводкой за панелями.
Для снятия кожуха вентилятора потребуется открутить саморезы, расположенные по периметру пластикового кожуха. Обычно это 4–5 крепежных элементов под крестовую отвертку. Некоторые из них могут быть частично скрыты за панелью приборов, поэтому используйте короткую отвертку или угловой адаптер. После выкручивания аккуратно снимите кожух, отведя его в сторону от вентилятора.
Переходите к панели под рулевой колонкой. Открутите два крепежных винта в нижней части панели – они находятся с торцов и часто прикрыты заглушками. Снимите заглушки тонкой пластиковой лопаткой, чтобы не повредить пластик. Далее выкрутите еще один саморез, расположенный ближе к рулевой колонке.
После снятия всех винтов потяните панель вниз и на себя. Важно не применять усилий – если панель не снимается, проверьте наличие дополнительных скрытых креплений. Иногда провода кнопок (например, обогрева заднего стекла) удерживают панель – отсоедините разъемы, зафиксировав положение колодок для удобства последующей сборки.
Снятие этих элементов необходимо для обеспечения доступа к корпусу отопителя и патрубкам радиатора печки. После демонтажа убедитесь в целостности креплений и отсутствии повреждений на снятых деталях.
Отключение патрубков отопителя под капотом
Для работы потребуется: плоскогубцы (для снятия пружинных хомутов) или отвёртка (для винтовых), ёмкость для слива охлаждающей жидкости объёмом не менее 3 литров и тряпки для сбора остаточной жидкости. Подставьте ёмкость под соединения – часть антифриза неизбежно вытечет при отсоединении патрубков.
Ослабьте хомут на первом патрубке и аккуратно стяните шланг с патрубка радиатора. При залипании – осторожно покачайте его из стороны в сторону. Избегайте резких движений: пластиковый штуцер радиатора легко трескается. Аналогично отсоедините второй патрубок. Если шланги сильно затвердевшие, их лучше заменить – при сборке они могут подтекать.
После отсоединения обоих патрубков проверьте состояние штуцеров на радиаторе и убедитесь в отсутствии трещин или следов коррозии. Закройте открытые отверстия чистыми заглушками или плотно вставленными пробками – это предотвратит попадание грязи внутрь системы до установки нового радиатора.

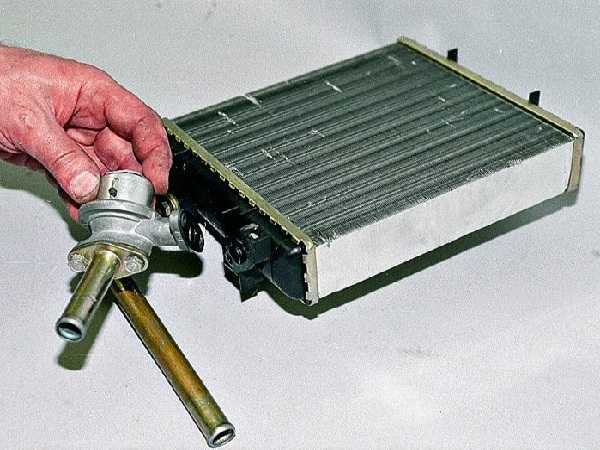

Слив охлаждающей жидкости перед демонтажем радиатора
Перед снятием радиатора отопителя на ВАЗ 2107 необходимо полностью слить охлаждающую жидкость из системы, чтобы избежать подтеков и загрязнения салона. Работы выполняются только на остывшем двигателе.
- Установить автомобиль на ровную поверхность и заглушить двигатель.
- Открыть капот и выкрутить крышку расширительного бачка для снятия давления в системе.
- Подставить широкую ёмкость объёмом не менее 7 литров под сливное отверстие радиатора или блока цилиндров.
- Открутить сливную пробку на нижнем бачке радиатора (с правой стороны). Если пробка прикипела, использовать проникающую смазку и ключ на 13.
- При необходимости также открутить сливную пробку блока цилиндров (расположена на левой стороне двигателя, ниже выпускного коллектора) – ключ на 17.
- Дождаться полного стекания жидкости. Проверить, не осталась ли жидкость в патрубках, слегка надавив на них рукой.
После завершения слива рекомендуется временно установить пробки на место, чтобы предотвратить попадание мусора в систему во время демонтажа радиатора. Слитую жидкость при необходимости утилизировать согласно местным нормам, повторное использование не рекомендуется.
Пошаговое извлечение радиатора из корпуса отопителя
После отключения патрубков и снятия кожуха вентилятора необходимо приступить к извлечению самого радиатора. Первым делом отсоединяются фиксаторы, удерживающие радиатор внутри корпуса отопителя. На ВАЗ 2107 это обычно металлические защёлки или пластиковые направляющие, расположенные по краям радиатора. Их нужно аккуратно отжать плоской отвёрткой, избегая чрезмерного усилия.
Далее освобождается доступ к креплениям, удерживающим радиатор. Они могут представлять собой винты с головкой под крестовую отвёртку. Их необходимо выкрутить, не повреждая пластиковые элементы корпуса. После этого корпус может быть частично раздвинут, чтобы освободить радиатор.
Перед тем как вынимать радиатор, рекомендуется подложить под него тряпку или пластиковый поддон – в сотах может остаться антифриз. Извлечение производится медленно, с учётом расположения трубок, чтобы не повредить внутренние элементы печки и не зацепить проводку вентилятора.
Если радиатор не выходит свободно, необходимо проверить, не остались ли неоткрученные крепления или зацепленные элементы корпуса. Применение силы недопустимо – корпус легко повреждается.
После снятия радиатора проводится визуальный осмотр посадочного места на наличие следов коррозии, трещин и загрязнений. Перед установкой нового радиатора корпус желательно промыть от остатков охлаждающей жидкости и пыли, чтобы исключить повторные течи.
На что обратить внимание при осмотре снятого радиатора
Первый этап осмотра – проверка целостности корпуса и патрубков. Трещины, деформации или следы коррозии снижают эффективность работы и требуют замены или ремонта.
- Осмотрите пластмассовые и металлические части на наличие трещин и сколов.
- Проверьте соединения патрубков на герметичность и отсутствие следов подтеканий.
Следующий шаг – осмотр ребер теплообмена. Изогнутые, повреждённые или загрязнённые ребра ухудшают теплоотдачу.
- Используйте мягкую щетку или сжатый воздух для очистки между ребрами.
- Если ребра сильно деформированы, возможна необходимость замены радиатора.
Проверьте наличие засоров внутри радиатора. Для этого выполните продувку или промывку антифризом или водой.
- Обратите внимание на изменение цвета жидкости при промывке – тёмный или ржавый цвет указывает на внутренние отложения.
- Если промывка не улучшает пропускную способность, радиатор подлежит замене.
Осмотрите дренажное отверстие и места креплений.
- Проверьте, что дренажное отверстие не забито грязью и обеспечивает свободный слив жидкости.
- Крепления должны быть целыми, без следов коррозии и изломов.
Особое внимание уделите местам пайки или сварки радиатора.
- Мелкие трещины на швах приводят к подтеканиям и требуют герметизации или полной замены узла.
Обязательно проверьте состояние уплотнительных прокладок и резиновых колец, если они присутствуют.
- Изношенные или треснувшие уплотнители меняйте на новые во избежание протечек.
Установка нового радиатора и проверка герметичности системы
Перед установкой убедитесь, что новый радиатор соответствует модели ВАЗ 2107 и не имеет механических повреждений. Вставьте радиатор в корпус отопителя, соблюдая правильное положение и плотное прилегание к креплениям. Закрепите радиатор штатными зажимами или винтами, контролируя отсутствие люфта.
Подсоедините патрубки, используя новые хомуты или проверенные старые, надежно затянув их для предотвращения протечек. Не забудьте проверить направление потоков жидкости – подводящий и отводящий шланги должны быть установлены согласно схеме.
Заполните систему охлаждающей жидкостью, используя рекомендованный антифриз или тосол с необходимыми характеристиками. Перед окончательной сборкой включите зажигание и включите отопитель, чтобы обеспечить циркуляцию жидкости и выгнать воздух из системы.
Проверьте герметичность соединений визуально и на ощупь, обращая внимание на места стыков патрубков и крепления радиатора. Для дополнительной проверки можно использовать специальный вакуумный насос или манометр, создавая небольшое давление и фиксируя падение давления в течение 5–10 минут.
После подтверждения отсутствия утечек и правильной работы отопителя соберите декоративные панели и кожухи в обратной последовательности. По окончании эксплуатации рекомендуется повторно проверить уровень жидкости и герметичность спустя 1–2 дня эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для снятия радиатора печки на ВАЗ 2107?
Для работы потребуется набор гаечных ключей (обычно на 8 и 10), отвертки с плоским и крестовым лезвием, ёмкость для слива охлаждающей жидкости, ветошь для протирки и перчатки. Иногда может понадобиться плоскогубцы для снятия хомутов с патрубков. Рекомендуется подготовить также новые хомуты или уплотнители, если старые изношены.
Как правильно слить охлаждающую жидкость перед демонтажем радиатора печки?
Перед снятием радиатора нужно охладить двигатель, чтобы избежать ожогов. Затем следует открыть крышку расширительного бачка для снижения давления в системе. Охлаждающую жидкость можно слить через сливной кран радиатора или снять нижний патрубок радиатора, направив жидкость в заранее подготовленную ёмкость. После слива патрубки отопителя отсоединяют, чтобы убрать остатки жидкости из системы.
Как не повредить корпус отопителя при извлечении радиатора?
Корпус отопителя выполнен из пластика и легко ломается при чрезмерных усилиях. Перед извлечением радиатора необходимо убедиться, что все крепления и патрубки отсоединены, освободить радиатор аккуратно, избегая резких движений. При необходимости стоит слегка покачивать радиатор из стороны в сторону для облегчения извлечения. Нельзя тянуть с силой или использовать металлические инструменты для поддевания, чтобы не повредить корпус.
Какие признаки указывают на необходимость замены радиатора печки в ВАЗ 2107?
Симптомами могут быть недостаточный прогрев салона, появление запаха охлаждающей жидкости внутри автомобиля, видимые следы подтеков или коррозии на радиаторе, а также появление ржавчины и засоров внутри. Если радиатор пропускает жидкость или сильно загрязнён, его эффективность падает, что требует замены.
Как проверить герметичность новой установки радиатора печки после монтажа?
После установки нового радиатора следует залить охлаждающую жидкость и запустить двигатель, дав ему поработать на прогрев. Нужно внимательно осмотреть соединения патрубков, места креплений и корпус радиатора на предмет подтеков. Также рекомендуется проверить температуру воздуха из печки — она должна быть равномерной и без перебоев. При обнаружении капель или снижения уровня жидкости следует повторно затянуть хомуты и проверить прокладки.
