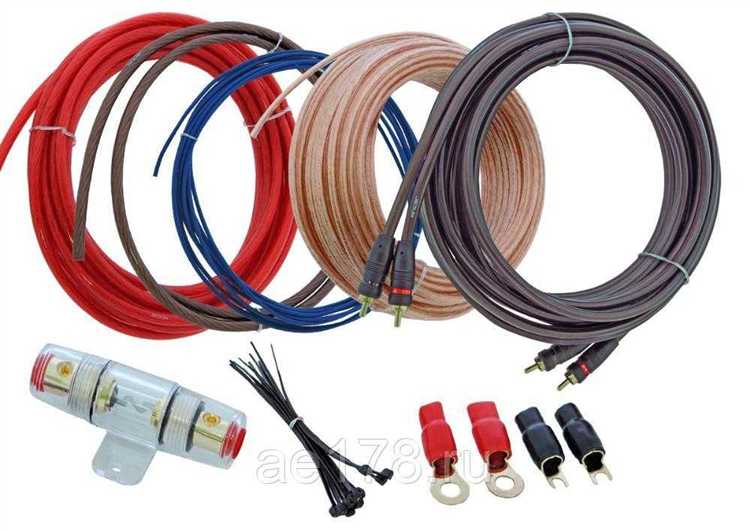

При удлинении акустических кабелей важно учитывать сопротивление проводника, влияние длины на уровень сигнала и тип соединения. Неправильно подобранный кабель или способ стыковки может привести к заметным потерям в звучании, особенно при использовании низкоомных колонок или при большой длине линии.
Основной параметр, влияющий на качество сигнала при увеличении длины кабеля, – это его сопротивление. Для большинства домашних систем с сопротивлением колонок 4–8 Ом суммарное сопротивление кабеля не должно превышать 5% от сопротивления нагрузки. Например, при подключении колонок 4 Ом максимально допустимое сопротивление всей линии – 0,2 Ом. Это ограничение диктует выбор сечения провода и допустимую длину.
Для сохранения качества сигнала рекомендуется использовать кабели сечением не менее 2,5 мм² при длине до 10 метров. Если расстояние больше, стоит рассматривать провод сечением 4 мм² и выше. Также важно минимизировать количество переходов и разъемов, особенно в виде скруток или дешёвых соединителей, поскольку они создают дополнительные точки сопротивления и могут вносить шум или искажения.
Надёжный способ удлинения – применение цельного кабеля нужной длины, без промежуточных соединений. Если удлинение неизбежно, соединение следует выполнять пайкой с последующей изоляцией термоусадочной трубкой. Использование клемм или винтовых разъёмов допустимо, но требует обеспечения плотного контакта и применения контактной пасты для предотвращения окисления.
Выбор сечения кабеля при удлинении
Для типичного сопротивления акустической нагрузки 4 Ом и длины кабеля до 3 метров достаточно сечения 1,5 мм². Если длина увеличивается до 5–7 метров, следует использовать сечение не менее 2,5 мм². При длинах свыше 10 метров рекомендуется переходить на кабель сечением 4 мм². Это особенно важно при использовании усилителей высокой мощности и акустических систем с низким импедансом.
Недопустимо использовать тонкие кабели, даже если они изготовлены из качественной меди. Слишком малое сечение увеличивает сопротивление цепи, что приводит к падению напряжения и искажению сигнала, особенно в низкочастотном диапазоне.
Если нет уверенности в выборе, можно рассчитать допустимое сопротивление кабеля: оно не должно превышать 5% от номинального сопротивления акустической нагрузки. Для 4 Ом это 0,2 Ом на всю длину кабеля (включая прямой и обратный проводник). На основе этого и удельного сопротивления меди (примерно 0,0175 Ом·мм²/м) можно вычислить минимально допустимое сечение.

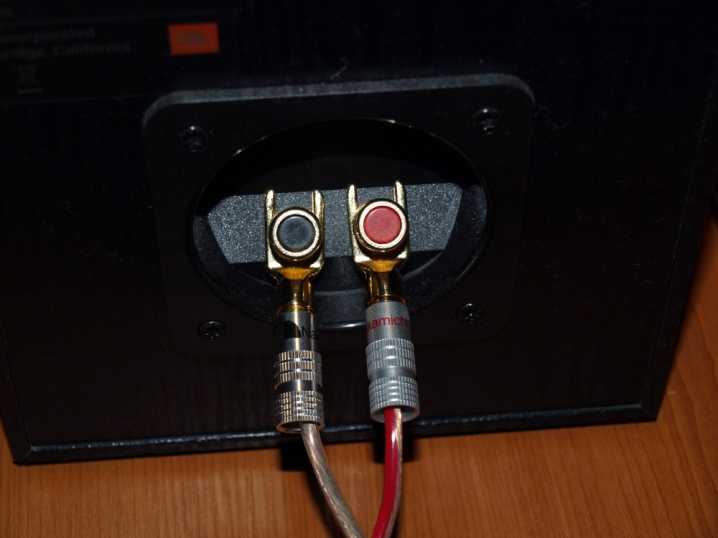

Допустимая длина акустического кабеля для разных сопротивлений
Сопротивление акустической системы напрямую влияет на максимальную длину кабеля без значительных потерь. Чем ниже сопротивление колонок, тем критичнее длина и сечение кабеля.
Для нагрузки 8 Ом при использовании кабеля сечением 2,5 мм² допустимая длина до 20 метров в одном направлении обеспечивает потерю не более 5% мощности. При увеличении сечения до 4 мм² длину можно довести до 30 метров. При сечении 1,5 мм² длина не должна превышать 10–12 метров.
Для акустики с сопротивлением 4 Ом те же значения длины уменьшаются в два раза. Кабель 2,5 мм² желательно не использовать на расстоянии свыше 10 метров, иначе уровень потерь станет заметным. Оптимально – 4 мм² для участков до 15 метров.
Если система 6 Ом, то максимальная длина кабеля 2,5 мм² ограничивается примерно 15 метрами. В случае 1,5 мм² длина не должна превышать 8 метров.
Чем больше сопротивление колонок, тем меньше ток, а значит – ниже потери на длине. Но даже при 8 Ом при длинном участке (более 20 метров) желательно переходить на кабель сечением 4 мм². При прокладке сверхдлинных линий (30–40 м и более) разумно рассматривать балансные подключения или размещение усилителя ближе к нагрузке.
Соединение кабелей пайкой и клеммами: плюсы и минусы
Правильное соединение удлиняемых акустических кабелей напрямую влияет на сопротивление контакта и возможные потери сигнала. Наиболее распространённые способы – пайка и использование клемм. Оба варианта имеют различную степень надёжности, сложности и пригодности для разных условий.
- Пайка
Пайка обеспечивает минимальное переходное сопротивление при условии качественного исполнения. Это особенно важно при соединении медных проводников, где каждый лишний ом может повлиять на качество передачи сигнала.
- Контакт при пайке является монолитным, что исключает микроскопические зазоры и коррозию на стыке.
- Хорошо выполненное паяное соединение способно прослужить десятки лет без деградации качества.
- Минус – трудоёмкость и необходимость паяльного оборудования. Работы с многожильными проводами требуют аккуратности, чтобы избежать перелома жил при перегибе.
- Паяное соединение остаётся жёстким, что может стать проблемой при вибрациях или подвижной установке.
- Клеммы
Использование клеммных соединений (винтовые, пружинные или обжимные) – более быстрый и удобный способ, особенно в условиях ограниченного доступа или частого демонтажа.
- Современные клеммники обеспечивают стабильный контакт при правильной затяжке и использовании соответствующего сечения кабеля.
- Механическое соединение подвержено окислению, особенно при наличии влаги и воздуха, что требует периодической проверки и подтяжки.
- При высокой нагрузке возможен локальный нагрев на контакте при ослаблении зажима.
- Обжимные клеммы требуют пресс-инструмента и правильно подобранной гильзы, но обеспечивают более надёжный контакт по сравнению с винтовыми соединениями без наконечников.
Если удлинение предполагается стационарным и одноразовым, предпочтительна пайка. Для модульных, съёмных систем или временного подключения практичнее использовать клеммы. В обоих случаях важно обеспечить чистоту контактных поверхностей и надёжную изоляцию соединения после монтажа.
Как избежать потерь сигнала при использовании переходников
Переходники часто применяются при необходимости соединить акустические кабели с разными разъёмами или удлинить существующую линию. Однако каждый дополнительный контакт увеличивает риск ухудшения сигнала из-за сопротивления, наводок и нестабильности соединения.
При выборе переходников важно учитывать материал контактов. Латунные и никелированные изделия уступают по проводимости и устойчивости к окислению позолоченным и медным. Позолота снижает контактное сопротивление и предотвращает коррозию, особенно при эксплуатации в условиях повышенной влажности.
Механическая надёжность – ещё один ключевой параметр. Переходники с разъёмами RCA, banana и spade должны обеспечивать плотную фиксацию, исключающую люфты. Шатающийся контакт даже при кратковременной потере плотности может вызвать искажения или кратковременные обрывы сигнала.
Пайка соединений предпочтительнее винтовых или зажимных решений в переходниках, особенно если они используются стационарно. Она минимизирует переходное сопротивление и исключает окисление проводника в месте контакта. Если пайка невозможна, стоит использовать переходники с винтовыми клеммами, где предусмотрена фиксация без повреждения жилы.
Избегать следует дешёвых универсальных переходников без маркировки и технической документации. Их конструкция часто не рассчитана на акустические нагрузки и может вносить паразитные индуктивности или ёмкости, влияющие на высокочастотный спектр сигнала.
Максимальное количество переходников в линии должно быть сведено к одному на соединение. При необходимости удлинения лучше использовать кабель нужной длины с соответствующими разъёмами, чем наращивать линию с несколькими адаптерами.
Изоляция и экранирование места соединения проводов
После удлинения акустических кабелей особое внимание следует уделить качественной изоляции и экранированию соединений. Открытые или слабо изолированные участки становятся уязвимыми к наводкам, повышенному сопротивлению и потере сигнала. Для надежного контакта необходимо использовать термоусадочные трубки с клеевым слоем. Они обеспечивают плотное прилегание и герметичность соединения.
Перед надеванием термоусадки необходимо заизолировать каждый провод по отдельности, исключив возможность короткого замыкания. Дополнительно поверх обеих жил накладывается общая термоусадка. Минимальная длина каждой термоусадки – 2–3 см за пределами области пайки или соединения.
Для снижения электромагнитных помех следует использовать экранирующую оплетку из меди или алюминия. Её необходимо заземлить с одной стороны – обычно со стороны усилителя. Экранирующий слой фиксируется поверх изолированного соединения и закрывается дополнительной термоусадкой.
Если соединение выполняется вблизи источников помех (силовые кабели, блоки питания), стоит применять фольгированную ленту совместно с медной оплеткой. Такое двойное экранирование существенно снижает уровень наводок.
Не рекомендуется использовать изоленту в качестве основного изоляционного материала. Она не обеспечивает долговременной механической фиксации и со временем теряет эластичность. Применение специализированных материалов – залог стабильной передачи сигнала при удлинении акустических кабелей.
Проверка сопротивления удлиненного кабеля мультиметром
Для оценки качества удлиненного акустического кабеля измерьте его сопротивление с помощью мультиметра в режиме омметра. Нормальное сопротивление зависит от длины и сечения провода, но не должно значительно превышать номинальное значение исходного кабеля.
Подключите щупы мультиметра к концам кабеля, убедившись в плотном контакте с жилой. Значение сопротивления не должно превышать 0,05 Ом на метр для кабеля сечением 2,5 мм². Для более тонких проводов допускается чуть большее сопротивление, но превышение в 20% и более сигнализирует о плохом соединении или повреждении.
Если мультиметр показывает бесконечное сопротивление или очень высокое значение, возможен обрыв провода или плохой контакт в месте соединения. В этом случае следует проверить и заново выполнить скрутку, пайку или обжим клемм.
Повышенное сопротивление приводит к потере мощности и ухудшению звучания, особенно на больших длинах кабеля. Измерение позволяет выявить скрытые дефекты до установки, что повышает надежность системы.
Вопрос-ответ:
Как правильно выбрать сечение кабеля для удлинения акустической линии?
Сечение провода влияет на сопротивление и качество передачи сигнала. Чем тоньше кабель, тем выше сопротивление, что приводит к потере мощности и ухудшению звука. Для удлинения рекомендуется выбирать провод с сечением не меньше исходного, а при значительном увеличении длины — даже толще. Например, если исходный кабель 1,5 мм², для удлинения свыше 5 метров лучше использовать 2,5 мм² или больше. Такой подход снизит сопротивление и сохранит качество звука на нужном уровне.
Можно ли соединять акустические кабели с помощью скрутки, или лучше использовать пайку?
Скрутка — самый простой способ соединения, но он менее надежен и может привести к окислению контактов, что ухудшит сигнал. Пайка обеспечивает прочное и долговечное соединение, минимизирует сопротивление и снижает риск потерь. Если пайка невозможна, стоит использовать специальные клеммные зажимы или качественные коннекторы, обеспечивающие плотный контакт и защиту от влаги. Главное — избегать ненадежных соединений, чтобы не снижать качество звука.
Как проверить сопротивление удлиненного кабеля мультиметром и что считается нормой?
Для измерения сопротивления мультиметр переводят в режим омметра. Один щуп прикасается к одному концу кабеля, второй — к другому. Значение сопротивления должно быть минимальным и соответствовать длине и сечению провода. Для стандартного акустического кабеля 2,5 мм² сопротивление на метр примерно 0,007 Ом. Если измеренное сопротивление значительно выше, возможно плохое соединение или повреждение кабеля. При длине кабеля до 10 метров сопротивление обычно не должно превышать 0,1–0,2 Ом.
Насколько длина кабеля влияет на качество звука и есть ли предел удлинения?
Увеличение длины кабеля повышает его сопротивление, что снижает амплитуду сигнала и может изменить частотный отклик, особенно на низких частотах. Для обычных домашних систем удлинение до 10 метров при правильном выборе сечения не приводит к заметным потерям. При более длинных проводах рекомендуется использовать более толстый кабель или усилитель сигнала. Если кабель слишком длинный и тонкий, звук может стать менее насыщенным и менее детализированным.
Какие материалы и изоляция предпочтительнее для удлинения акустических кабелей?
Для жил лучше выбирать медь с высокой чистотой, так как она обладает низким сопротивлением и хорошей гибкостью. Изоляция должна быть прочной, не трескаться и не пропускать влагу. Популярны ПВХ и полиэтиленовые покрытия. Если кабель прокладывается в местах с повышенной влажностью или возможностью механических повреждений, стоит использовать экранированные кабели с дополнительной защитой. Экранирование уменьшает помехи от внешних электромагнитных источников и сохраняет чистоту сигнала.
Как правильно выбрать сечение кабеля при удлинении акустических проводов, чтобы не ухудшить качество звука?
При удлинении акустических кабелей важно подобрать сечение провода, которое соответствует сопротивлению нагрузки и длине линии. Чем длиннее кабель, тем большее сопротивление он добавляет, что может снизить уровень сигнала и повлиять на звучание. Для стандартных динамиков с сопротивлением 4–8 Ом рекомендуется использовать провод с сечением не менее 1,5 мм² при длине до 10 метров. Если длина превышает 10 метров, лучше увеличить сечение до 2,5 мм² или более. Это снизит падение напряжения и сопротивление, сохранив чистоту и громкость звука. При использовании слишком тонкого кабеля на большой длине звук становится приглушённым и теряет детальность. Также следует учитывать качество материала — медь обеспечивает лучшую проводимость, чем алюминий или сплавы.
