Как узнать какая тормозная система на авто

Перед началом диагностики или подбора запчастей важно точно знать, какая тормозная система установлена на автомобиле. Производители могут использовать как дисковые, так и барабанные механизмы, а также комбинированные варианты. Кроме того, в современных автомобилях встречаются различные типы усилителей, гидравлических контуров и электронных компонентов.

Первый способ – визуальный осмотр через колесные диски. Если на передней или задней оси виден суппорт и вентилируемый диск, значит установлены дисковые тормоза. Если виден закрытый металлический барабан – это барабанная система. Комбинированная схема часто используется в переднеприводных автомобилях: спереди диски, сзади барабаны.

Второй признак – маркировка на тормозном цилиндре, вакуумном усилителе и ABS-блоке. Эти элементы часто имеют таблички с кодами, по которым можно точно определить тип и модель системы. Например, обозначения от Bosch, ATE или TRW позволяют сразу уточнить, какая система установлена и какие у неё характеристики.

Если визуальный осмотр невозможен, можно использовать VIN-код. Через онлайн-каталоги или официальные дилерские базы данных по VIN можно получить расшифровку комплектации автомобиля, включая тип тормозной системы и производителя.

Также стоит учитывать особенности эксплуатации: для внедорожников и грузовиков часто применяются усиленные или пневматические тормоза, которые требуют отдельной идентификации по манометрам, ресиверам и наличию компрессора. Для электромобилей и гибридов следует учитывать рекуперативное торможение, встроенное в общую систему.

Где искать информацию о тормозной системе в документации

Для точного определения типа тормозной системы необходимо обратиться к заводской документации на автомобиль. Производитель указывает все технические характеристики в нескольких источниках, каждый из которых содержит полезные сведения.

• Сервисная книжка – основной источник информации. В разделе технического обслуживания часто указываются типы тормозных механизмов (дисковые или барабанные), спецификация тормозной жидкости (например, DOT 4), а также рекомендации по срокам замены компонентов.
• Руководство по эксплуатации – содержит описание конструкции тормозной системы, включая наличие ABS, EBD или других вспомогательных модулей. Обратите внимание на главу с техническими характеристиками и раздел «Тормозная система».
• Паспорт транспортного средства (ПТС) – в большинстве случаев напрямую не содержит подробностей о тормозной системе, но указывает модификацию автомобиля, по которой можно определить тип тормозов через каталоги или базы данных производителей.
• Электронные каталоги автозапчастей (например, по VIN-коду) – предоставляют точную информацию о типе тормозных механизмов, конфигурации контуров и применяемых компонентах. Рекомендуется использовать официальные базы, такие как ETKA (для VAG), EPC (для Mercedes-Benz) или аналогичные.
• Сервисные бюллетени – могут содержать обновлённые данные по изменениям в конструкции тормозной системы для конкретных выпусков автомобилей.

Перед использованием данных из документации важно убедиться, что она соответствует точной модификации и году выпуска автомобиля, так как даже в пределах одной модели возможны различия в типе тормозов.

Как определить тип тормозов по VIN-коду автомобиля

VIN-код (Vehicle Identification Number) представляет собой уникальный 17-значный идентификатор, присвоенный каждому автомобилю. Он используется для получения точной информации о заводской комплектации, включая тип тормозной системы. Расшифровка VIN не содержит напрямую данных о тормозах, но с помощью сторонних инструментов или официальных сервисов производителей можно получить нужные сведения.

Для начала потребуется найти VIN автомобиля – он обычно указан в регистрационном свидетельстве, под лобовым стеклом с водительской стороны или на стойке двери. После этого можно использовать один из следующих способов:

1. Официальные онлайн-каталоги автопроизводителей. Некоторые бренды предоставляют доступ к базам данных, где по VIN можно получить данные о комплектации. Например, VAG ETKA, BMW ETK, Toyota EPC и т.д. В этих системах можно найти коды опций, среди которых указывается тип тормозов (например, дисковые спереди и барабанные сзади, наличие ABS, EBD и т.д.).

2. Дилерские сервисы. При обращении к официальному дилеру с запросом по VIN можно получить распечатку заводской спецификации. Это особенно полезно для автомобилей с нестандартной комплектацией или выпускавшихся для определённых рынков.

3. Онлайн-сервисы расшифровки VIN. Некоторые независимые сайты, такие как vinformer.su, auto.ru, vindecoderz.com и аналогичные, предоставляют частичные данные о комплектации. Однако они не всегда содержат полную информацию о тормозной системе, особенно для менее распространённых моделей.

4. Программные комплексы типа TecDoc или Autodata. Эти базы данных позволяют узнать точные технические характеристики по VIN или номеру двигателя, включая тип и диаметр тормозных дисков, тип суппортов и наличие электронных систем управления тормозами.

Рекомендуется использовать несколько источников для проверки, так как данные могут отличаться в зависимости от региона поставки автомобиля и года выпуска. Если в комплектации указаны коды опций вроде «1KD» или «1KF», их следует расшифровать по соответствующим каталогам – это и будет указанием на тип установленных тормозов.

Визуальный осмотр тормозных механизмов: дисковые или барабанные

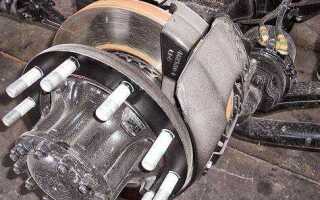

Для определения типа тормозных механизмов достаточно заглянуть через отверстия в дисках колесных литых дисков или снять колесо. У дисковых тормозов виден тормозной диск, зажатый с двух сторон суппортом. Диск блестящий, металлический, часто с характерным износом по рабочей поверхности. Суппорт располагается снаружи и имеет корпус с гидравлическим цилиндром и колодками внутри.

В барабанной системе тормозной механизм полностью закрыт металлическим барабаном. Ни диска, ни суппорта не видно. Вместо них – глухая круглая поверхность ступицы с болтами крепления колеса. Для полной уверенности можно снять колесо: при наличии барабанов за барабаном находится щит с тормозными колодками и рабочим цилиндром, но извне это не различимо.

На передней оси легковых автомобилей почти всегда стоят дисковые тормоза. Задние – могут быть как дисковыми, так и барабанными, особенно на бюджетных или компактных моделях. Если тормозной механизм снабжен электрическим стояночным приводом (EPB), то чаще всего это дисковая система. Однако встречаются модели, где электропривод реализован в барабане внутри тормозного диска (т.н. “drum-in-disc”).

Если доступ к механизму затруднён, можно воспользоваться фонариком и заглянуть внутрь колёсного диска через вентиляционные отверстия. Наличие диска и суппорта подтверждает дисковую систему. Если вместо этого виден лишь глухой металлический барабан – установлены барабанные тормоза.

Отличия вакуумного и электрического усилителя тормозов

Вакуумный усилитель использует разрежение во впускном коллекторе двигателя. При частичной нагрузке давление в коллекторе падает до ≈ 40 кПа, создавая перепад, который через диафрагму усиливает давление водителя на главный цилиндр. Круглый металлический корпус диаметром 200–250 мм, толстый вакуумный шланг и обратный клапан на шланге – внешние признаки этой схемы.

Электрический усилитель формирует вспомогательное усилие с помощью мотор‑редуктора и шарико‑винтовой пары. Пиковый ток при резком нажатии педали достигает 40 А, но длительно система потребляет не более 5–8 А, поэтому исправный генератор или тяговая батарея обязательны. Блок компактнее: прямоугольный корпус с ребрами охлаждения, крупный разъём под жгут высокого сечения и отсутствие вакуумного шланга.

По реакции педали различия заметны без разбора моторного отсека. На автомобиле с вакуумным усилителем педаль «твердеет», если три–четыре раза нажать её при заглушённом моторе – разрежение иссякает. Электрический вариант остаётся мягким до первой секунды после выключения зажигания, потому что электронный блок отслеживает скорость и угловое перемещение педали и дожимает тормоза электродвигателем.

Вакуумная схема чувствительна к утечкам. Потеря герметичности шланга или клапана снижает разрежение и удлиняет тормозной путь на 1–2 м со 100 км/ч. Носовой свист при нажатии педали указывает на негерметичный корпус или диафрагму. Ремонт часто ограничивается заменой шланга или клапана, что стоит дешевле, чем покупка нового агрегата.

Электрический усилитель надёжнее при постоянных высоких нагрузках (затяжные спуски, прицеп), но ресурсоёмок при перегреве мотора. После 20–30 с непрерывного торможения контроллер снижает усилие, чтобы остудить привод; это сопровождается предупреждающей пиктограммой на панели. Чтобы избежать режима защиты, меняйте тормозную жидкость раз в два года – повышенная вязкость увеличивает ток и нагрев мотора.

Если двигатель оборудован системой «старт‑стоп», электрический усилитель предпочтительнее: торможение при заглохшем моторе остаётся стабильным. При дооснащении старого автомобиля вакуумный вариант удобнее – достаточно свободного места и штатного вакуумного источника. Для гибридов и электромобилей выбирайте только электропривод: в них коллекторного разрежения нет.

Практический совет: при выборе контрактного или нового узла сверяйте номер на шильдике с каталожным VIN, а не руководствуйтесь только форм‑фактором. У вакуумных усилителей встречаются передаточные числа 3,5:1–5,0:1; у электрических это параметр «assist curve», записанный в прошивке – несоответствие изменит характер торможения.

Как распознать ABS, EBD, ESP по оборудованию и панели приборов

Распознавание наличия систем ABS, EBD и ESP возможно без подключения диагностического оборудования. Для этого следует внимательно осмотреть панель приборов при включении зажигания и обратить внимание на компоновку компонентов под капотом.

• ABS (антиблокировочная система тормозов) – при включении зажигания на панели загорается жёлтый индикатор с надписью «ABS» или соответствующим символом. Он должен погаснуть после запуска двигателя. В подкапотном пространстве можно обнаружить гидравлический блок с электронным модулем, к которому подключены тормозные трубки от каждого колеса.
• EBD (система распределения тормозных усилий) – как отдельный индикатор чаще всего не отображается. Её наличие предполагается в составе ABS. Визуально может не распознаваться, но если в руководстве пользователя указано наличие ABS, EBD, скорее всего, тоже установлена. При неисправности может загораться общий индикатор тормозной системы (красный восклицательный знак или слово «BRAKE»).
• ESP (электронная система стабилизации) – наличие этой функции обычно обозначается отдельным индикатором на панели с пиктограммой машины и извилистой дорожкой. При старте системы индикатор кратковременно загорается. При активной работе системы он может мигать, при неисправности – гореть постоянно. В подкапотной зоне блок управления ESP может быть совмещён с модулем ABS, но при этом имеет дополнительную проводку и датчики угла поворота рулевого колеса, продольного и поперечного ускорения.

При отсутствии явных индикаторов на приборной панели рекомендуется свериться с заводской наклейкой в моторном отсеке или под запасным колесом, а также с заводской инструкцией – там может быть указана комплектация и перечень систем безопасности.

Что можно узнать о тормозной системе по маркировке на суппортах

Маркировка на тормозных суппортах содержит важные сведения о типе и характеристиках тормозной системы. Обычно на корпусе указывают производителя, модель, размеры рабочего цилиндра и тип системы, к которой относится суппорт.

Производитель помогает определить оригинальность детали и совместимость с другими элементами. Например, маркировка Brembo свидетельствует о дисковой тормозной системе высокого класса с возможным наличием усиленного охлаждения.

Размеры рабочего цилиндра влияют на усилие торможения. На суппортах часто указывают внутренний диаметр поршня (в мм). Чем больше диаметр, тем выше сила прижима колодок к диску, что важно для оценки мощности тормозов.

Иногда присутствуют обозначения ABS или ESP, указывающие на совместимость суппорта с электронными системами стабилизации и антиблокировочной системой.

Маркировка модели суппорта позволяет по каталогу узнать точные характеристики: количество поршней, тип крепления, материал корпуса и рекомендуемый размер тормозных дисков.

Для правильного подбора и замены важно сверять маркировку с технической документацией автомобиля, чтобы сохранить баланс тормозной системы и избежать преждевременного износа деталей.

Как определить тип тормозной системы по задним колесам

Для определения типа тормозной системы по задним колесам следует внимательно осмотреть тормозные механизмы с внутренней стороны колеса после снятия колеса или через смотровое отверстие диска.

Если на задних колесах установлены дисковые тормоза, будет виден тормозной диск и суппорт с тормозными колодками. Суппорт крепится к поворотному кулаку и прижимает колодки к диску при торможении. Дисковая система обеспечивает более стабильное торможение и лучше охлаждается.

При наличии барабанных тормозов снаружи будет заметен металлический барабан круглой формы, закрывающий внутренние компоненты. Для точной проверки барабан снимается, после чего видны тормозные колодки, пружины и рычажный механизм. Такая конструкция чаще используется на задних колесах бюджетных или старых моделей.

Наличие вентиляционных отверстий на диске указывает на дисковую систему с улучшенным охлаждением. Для окончательного определения типа тормозов рекомендуется снять колесо и визуально проверить устройство или обратиться к технической документации автомобиля.

Какие данные указываются на тормозных шлангах и трубках

На тормозных шлангах и трубках обычно нанесена маркировка, которая содержит информацию о производителе, типе материала, размере и рабочем давлении. Это помогает определить совместимость и технические характеристики системы.

Основные данные включают обозначение стандарта, которому соответствует шланг или трубка, например, SAE J1401 для гибких тормозных шлангов. Также указывается максимальное рабочее давление в МПа или psi, что важно для безопасности и долговечности.

Производитель наносит свой логотип или торговую марку, что позволяет идентифицировать качество и подлинность детали. Часто присутствует дата изготовления или код партии для отслеживания сроков службы.

На металлических трубках можно увидеть обозначения материала (например, сталь или нержавеющая сталь), диаметр наружный и внутренний, что влияет на пропускную способность и устойчивость к коррозии.

Кроме того, встречаются дополнительные отметки, указывающие на соответствие требованиям к огнестойкости или химической стойкости, особенно в шлангах с защитным покрытием.

Проверка этих данных помогает исключить использование неподходящих компонентов при ремонте или замене, снижая риск отказа тормозной системы.

Вопрос-ответ:

Как по виду задних тормозных механизмов определить, какой тип тормозной системы установлен на автомобиле?

Задние колёса могут быть оснащены либо барабанными, либо дисковыми тормозами. Если на задних колёсах установлены барабанные тормоза, то, скорее всего, в автомобиле более простая тормозная система без системы распределения тормозных усилий (EBD). При дисковых тормозах на всех колёсах или хотя бы на задних с высокой вероятностью есть ABS и, возможно, дополнительные электронные помощники. Осмотр задних тормозных механизмов помогает понять, какая система используется, не заглядывая в документацию.

Какие маркировки на тормозных шлангах и трубках могут помочь в определении типа тормозной системы?

На тормозных шлангах и трубках обычно указаны параметры давления, тип материала, а иногда и код системы. Например, на шлангах может быть отметка с аббревиатурой ABS, что указывает на совместимость с антиблокировочной системой. Также встречаются цифры, указывающие максимальное рабочее давление, что косвенно говорит о характеристиках системы. Анализ этих данных позволяет выявить, используется ли усилитель, какие типы систем могут присутствовать и насколько сложна конструкция тормозов.

Как можно определить наличие ABS, EBD или ESP по индикаторам на панели приборов?

При включении зажигания на панели приборов обычно загораются контрольные лампы ABS, ESP и других систем. Лампа ABS сообщает о работе антиблокировочной системы, а лампа ESP — о наличии системы курсовой устойчивости. Если эти индикаторы отсутствуют, скорее всего, данные системы не установлены. Также во время движения могут мигать или гореть постоянно, указывая на сбои в работе. Такой способ позволяет быстро понять, какие электронные помощники установлены в автомобиле.

Можно ли узнать тип тормозной системы по VIN-коду автомобиля?

VIN-код содержит информацию о комплектации и оборудовании автомобиля, включая тормозную систему. С помощью специализированных сервисов или официальных дилеров можно получить расшифровку и узнать, установлены ли ABS, EBD, ESP, какой тип тормозов используется (дисковые, барабанные), а также особенности усилителя. Этот метод позволяет точно определить характеристики тормозной системы без осмотра самого автомобиля.

В чем разница между вакуумным и электрическим усилителем тормозов и как определить, какой установлен на машине?

Вакуумный усилитель тормозов использует разрежение во впускном коллекторе двигателя для усиления нажатия на педаль тормоза. Его можно определить по большому круглящемуся корпусу, расположенному за главным тормозным цилиндром. Электрический усилитель работает на основе электродвигателя и датчиков, его часто можно распознать по наличию дополнительной электрической проводки возле тормозного узла и отсутствию вакуумных шлангов. Понимание типа усилителя помогает понять, насколько современная и сложная тормозная система на автомобиле.

Как определить, есть ли на автомобиле антиблокировочная система тормозов (ABS)?

Для проверки наличия ABS на автомобиле можно обратить внимание на несколько признаков. Во-первых, на приборной панели при запуске двигателя обычно загорается индикатор с надписью «ABS» или схематичным изображением колес. Если такого индикатора нет, это не гарантирует отсутствие ABS, но вызывает сомнения. Во-вторых, можно заглянуть под капот и поискать дополнительные датчики на тормозных суппортах или барабанах — это обычно небольшие устройства с проводами, прикрепленные к тормозным механизмам. В-третьих, изучение технической документации или сервисной книжки автомобиля поможет получить точную информацию. Наконец, если есть доступ к диагностическому оборудованию, его подключение позволит считать наличие и состояние ABS напрямую из электронных блоков управления.
