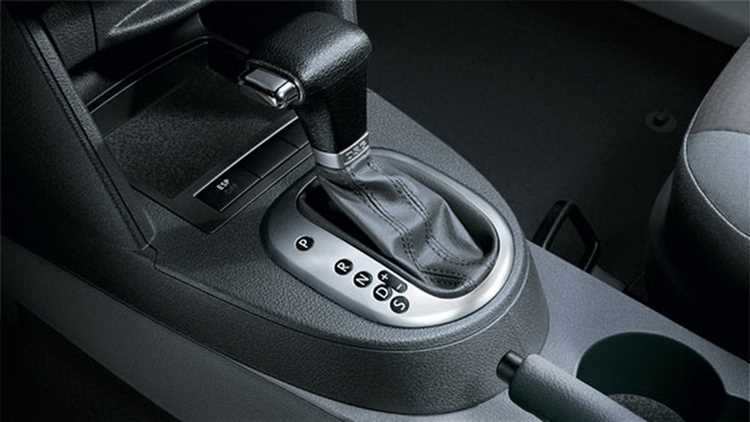

Коробка передач автоматического типа обеспечивает передачу крутящего момента двигателя на колеса без необходимости ручного переключения передач водителем. В основе конструкции лежит гидротрансформатор, который заменяет сцепление и позволяет плавно передавать усилие за счёт гидравлической передачи.
Гидротрансформатор играет ключевую роль, обеспечивая моментное усиление и амортизацию крутильных колебаний. Он состоит из насоса, турбины и статора, взаимодействующих через масло под давлением. Именно этот узел отвечает за безударное переключение передач и плавность хода автомобиля.
В отличие от механических коробок, автомат использует систему планетарных передач для выбора нужного передаточного числа. Управление осуществляется электронным блоком, который на основании данных о скорости, нагрузке двигателя и положении педали газа принимает решения о переключении.
Регулярное техническое обслуживание автоматической коробки – залог её долговечности. Важно контролировать уровень и качество трансмиссионного масла, а также своевременно менять фильтры для предотвращения износа и перегрева узлов.
Принцип работы гидротрансформатора в АКПП
Гидротрансформатор – ключевой элемент автоматической коробки передач, передающий крутящий момент от двигателя к трансмиссии с помощью жидкости. Он состоит из трех основных частей: насосного колеса, турбинного колеса и статора.
Насосное колесо связано с коленчатым валом двигателя и вращает рабочую жидкость (ATF). Жидкость, под воздействием центробежной силы, направляется на лопасти турбинного колеса, связанного с валом коробки передач, что приводит к передаче вращения и крутящего момента.
Статор расположен между насосным и турбинным колесами и направляет поток жидкости обратно в насосное колесо под оптимальным углом. Это увеличивает эффективность передачи момента и снижает потери энергии при разгоне.
Гидротрансформатор обеспечивает плавное трогание с места и компенсирует незначительные колебания оборотов двигателя, позволяя избежать рывков при переключениях передач. Его способность передавать момент зависит от скорости вращения насоса и турбины, а также от вязкости рабочей жидкости.
Для повышения КПД в современных АКПП гидротрансформаторы оснащаются блокировочным сцеплением (lock-up), которое при определённых режимах напрямую соединяет насос и турбину, исключая проскальзывание жидкости и снижая расход топлива.
Рекомендуется своевременно менять рабочую жидкость гидротрансформатора согласно регламенту производителя, так как загрязнённая жидкость снижает эффективность передачи момента и может привести к перегреву и повреждению агрегата.
Роль планетарного редуктора в переключении передач
Он состоит из трех основных компонентов:
- Солнцеобразная шестерня (солнечная шестерня)
- Венечная шестерня (коронная шестерня)
- Сателлиты (планетарные шестерни) и планетарная шестерня с держателем
Работа редуктора основана на изменении взаимного вращения этих элементов за счёт управления фрикционными муфтами и тормозными лентами.
Принцип переключения передач:
- За счет блокировки одного из элементов (солнечной, коронной шестерни или планетарного блока) меняется передаточное число.
- Плавное переключение обеспечивается последовательным включением и выключением соответствующих фрикционов.
- Передаточное число может варьироваться от увеличения к снижению крутящего момента, что позволяет адаптировать работу двигателя к нагрузке и скорости.
Рекомендации для повышения надежности работы планетарного редуктора:
- Регулярная проверка и замена трансмиссионной жидкости с соблюдением рекомендованных интервалов.
- Диагностика состояния фрикционных пакетов и тормозных лент на наличие износа.
- Контроль температуры работы для предотвращения перегрева, который ускоряет износ компонентов.
Планетарный редуктор обеспечивает компактность конструкции и высокий КПД коробки автомат, позволяя реализовать разнообразные схемы переключения передач при минимальных механических потерях.
Функция управляющего блока в автоматической коробке
Управляющий блок АКПП отвечает за точное регулирование процессов переключения передач, анализируя сигналы от датчиков двигателя, скорости и положения педали акселератора. Он контролирует работу гидравлической системы и электромагнитных клапанов, обеспечивая своевременную подачу давления для включения нужной передачи.
Блок принимает данные с датчиков оборотов двигателя и колёс, что позволяет адаптировать логику переключений под текущие условия движения. Благодаря этому обеспечивается плавность переключения и оптимизация расхода топлива.
Реакция управляющего блока на нагрузку двигателя выражается в корректировке момента переключения: при увеличении нагрузки передачи переключаются позже для поддержания мощности, а при снижении – раньше для экономии топлива.
Для повышения надёжности система реализует алгоритмы самодиагностики и аварийного перехода в упрощённый режим работы при сбоях, что предотвращает повреждение трансмиссии и позволяет продолжить движение с ограниченной функциональностью.
Рекомендуется регулярно проверять связь управляющего блока с датчиками и актуаторами, поскольку сбои в коммуникации вызывают некорректную работу коробки, повышенный износ и ухудшение динамики автомобиля.
Механизм переключения передач без сцепления
В автоматических коробках передач переключение происходит без участия сцепления за счёт комплексного взаимодействия гидротрансформатора, планетарного редуктора и управляющего блока. Гидротрансформатор обеспечивает плавное передаточное движение, компенсируя разницу в скоростях между двигателем и трансмиссией, что исключает необходимость физического разрыва передачи крутящего момента.
Планетарный редуктор формирует различные передаточные числа за счёт одновременного блокирования и разблокирования компонентов – солнечной шестерни, сателлитов и коронной шестерни. Управляющий блок, анализируя параметры движения (скорость, нагрузку, обороты двигателя), включает соответствующие фрикционные муфты и тормоза для переключения передач без механического разъединения валов.
Применение электронного управления позволяет своевременно изменять давление в гидравлических камерах, что обеспечивает быстрое и плавное включение нужных элементов планетарного редуктора. В результате переключение происходит с минимальными потерями мощности и без рывков, а необходимость использования сцепления отпадает.
Рекомендации по эксплуатации связаны с регулярной заменой трансмиссионной жидкости и диагностикой электронного блока управления. Качество масла напрямую влияет на работу гидравлики и фрикционных элементов, что обеспечивает корректность переключений без сцепления и продлевает срок службы коробки.
Как осуществляется блокировка гидротрансформатора
Блокировка гидротрансформатора предназначена для устранения проскальзывания между насосом и турбиной, что повышает КПД и снижает расход топлива. Механизм блокировки реализован через специальную муфту блокировки (lock-up clutch), расположенную в корпусе гидротрансформатора.
Основные этапы и особенности работы блокировки:
- Условия включения: блокировка активируется при достижении определённой скорости автомобиля и стабильных оборотов двигателя, а также при прогретом состоянии масла.
- Привод муфты: муфта блокировки работает гидравлически – давление масла, регулируемое управляющим клапаном АКПП, передаётся на фрикционные диски муфты, сцепляющие турбину и насос гидротрансформатора.
- Контроль и управление: электронный блок управления (ЭБУ) рассчитывает оптимальный момент включения и выключения муфты, используя данные с датчиков скорости, нагрузки двигателя и температуры трансмиссионного масла.
- Момент затяжки: давление масла плавно увеличивается для постепенного включения муфты, что предотвращает рывки и обеспечивает комфортное переключение.
- Разблокировка: при снижении скорости, увеличении нагрузки или изменении условий движения, ЭБУ снижает давление масла, позволяя муфте разъединиться и гидротрансформатор возобновить передачу крутящего момента через жидкость.
Рекомендации по эксплуатации:
- Использовать рекомендованное производителем трансмиссионное масло с необходимыми характеристиками вязкости и температурной стабильности.
- Регулярно проводить техническое обслуживание АКПП для предотвращения загрязнения масла и износа клапанов управления блокировкой.
- Избегать длительной эксплуатации автомобиля на высоких нагрузках при выключенной блокировке, чтобы минимизировать расход топлива и износ муфты.
Принцип работы системы гидравлического управления
Система гидравлического управления в автоматической коробке передач формирует давление рабочей жидкости, необходимое для включения фрикционных муфт и тормозных лент, что обеспечивает переключение передач. Давление создаётся гидронасосом, приводимым от двигателя, и регулируется с помощью клапанов и соленоидов.
Гидравлическая жидкость под давлением поступает в распределительный клапан, который направляет поток к исполнительным механизмам в зависимости от положения селектора и сигналов электронного блока управления (ЭБУ). Основные элементы системы – гидронасос, регулятор давления, клапаны управления и гидроцилиндры переключения.
Регулятор давления поддерживает рабочее давление в диапазоне 5–10 бар, обеспечивая стабильную работу механизмов переключения при различных режимах работы двигателя и нагрузках.
Клапаны управления, включая клапаны селектора, давления и соленоиды, последовательно открывают и закрывают гидроканалы, переключая передачи плавно и без рывков. Соленоиды получают команды от ЭБУ на основании данных о скорости, положении педали акселератора и оборотах двигателя.
Гидроцилиндры через давление жидкости воздействуют на фрикционные муфты и тормозные ленты, которые фиксируют или освобождают определённые компоненты планетарного редуктора, меняя передаточное отношение.
Для предотвращения гидравлических ударов и перегрева масло в системе фильтруется и охлаждается, что продлевает срок службы узлов и поддерживает стабильное давление.
Оптимальное функционирование системы зависит от качества гидравлической жидкости, своевременной замены фильтров и точности настройки клапанов давления. Нарушения в системе гидравлики приводят к пробуксовке, задержкам переключения и износу компонентов.
Влияние электронных датчиков на работу АКПП
Электронные датчики в автоматической коробке передач (АКПП) обеспечивают точный контроль параметров двигателя и трансмиссии, что напрямую влияет на качество переключения передач и ресурс агрегата.
Датчик положения дроссельной заслонки (TPS) передаёт данные о нагрузке двигателя. Эти данные позволяют блоку управления корректировать момент переключения, обеспечивая плавность и своевременность переключений без рывков.
Датчик скорости автомобиля (VSS)
Датчик давления в гидросистеме следит за уровнем и стабильностью давления масла, необходимого для работы гидравлических механизмов переключения. Отклонения давления приводят к задержкам или резким переключениям, ускоряющим износ деталей.
Датчик температуры трансмиссионного масла информирует блок управления о температурном режиме, что важно для адаптации работы АКПП и предотвращения перегрева, особенно в условиях высокой нагрузки или интенсивной эксплуатации.
Современные системы используют данные этих датчиков для адаптивного управления, что снижает износ фрикционных элементов и повышает экономичность. Рекомендуется регулярно проверять корректность работы датчиков и своевременно устранять ошибки в электронных системах для поддержания стабильной работы АКПП.
Основные причины задержек и рывков при переключении передач
Износ фрикционных элементов приводит к недостаточному сцеплению в муфтах, что вызывает пробуксовку и резкие рывки при смене передач. Рекомендуется регулярная диагностика и своевременная замена фрикционов.
Недостаток или загрязнение трансмиссионной жидкости снижает эффективность гидравлического давления, замедляя работу клапанов и соленоидов. Обязательно контролировать уровень и состояние масла, проводить его замену согласно регламенту.
Сбой работы гидравлической системы, например, из-за износа насосов или засорения каналов, приводит к задержкам в подаче давления на исполнительные механизмы. Необходима проверка давления и состояния гидросистемы при первых признаках рывков.
Ошибки в работе электронного блока управления (ЭБУ) могут вызывать неправильное управление переключениями. Часто это связано с неисправными датчиками скорости, положения дросселя или температуры. Диагностика с помощью сканера позволяет выявить и устранить программные и аппаратные сбои.
Проблемы с клапанным блоком – загрязнение или износ клапанов ухудшают точность регулировки давления, что вызывает нестабильное переключение. Очистка или замена клапанов восстанавливает корректную работу АКПП.
Нарушения в работе гидротрансформатора, например, повреждение блока сцепления или утечки жидкости, приводят к потере крутящего момента и рывкам. Диагностика гидротрансформатора требует специальных инструментов и должна выполняться профессионалами.
Для минимизации задержек и рывков рекомендуется строго соблюдать регламент технического обслуживания, использовать рекомендованное производителем масло и своевременно проводить диагностику электроники и гидравлики АКПП.
Вопрос-ответ:
Как именно происходит переключение передач в автоматической коробке передач?
В автоматической коробке переключение передач осуществляется благодаря работе планетарных редукторов и гидравлической системы управления. Управляющий блок подаёт команды на соленоиды, которые регулируют давление масла и включают соответствующие фрикционы или тормоза в планетарной группе. Это изменяет передаточное отношение, позволяя плавно сменить скорость без участия водителя.
Почему в некоторых случаях коробка автомат может переключаться с задержкой или рывками?
Причины задержек и рывков связаны с неправильным давлением гидравлики, износом фрикционных элементов, загрязнением масла или неисправностью электронных датчиков. Неправильная работа управляющего блока или гидротрансформатора также влияет на плавность переключения. Такие сбои приводят к несвоевременному или резкому переключению скоростей.
Как работает гидротрансформатор и какую роль он играет в автоматической коробке?
Гидротрансформатор служит для передачи крутящего момента от двигателя к коробке передач с помощью жидкости. Он обеспечивает плавное начало движения, предотвращая пробуксовку и позволяя двигателю работать без резких нагрузок. Кроме того, гидротрансформатор смягчает вибрации и помогает плавно менять передачи за счёт блокировки муфты при наборе скорости.
Какие основные элементы отвечают за управление автоматической коробкой?
Ключевыми элементами управления являются электронный блок управления (ЭБУ), датчики скорости и положения, соленоиды, а также гидравлическая система. ЭБУ анализирует данные с датчиков и управляет соленоидами, регулируя давление масла для включения нужных передач. Такая система позволяет поддерживать оптимальный режим работы двигателя и трансмиссии.
В чём разница между классической автоматической коробкой и вариатором?
Классическая автоматическая коробка переключает передачи с фиксированными передаточными числами через планетарные передачи и фрикционы. Вариатор же обеспечивает бесступенчатое изменение передаточного отношения с помощью ремня или цепи и специальных роликов. Это позволяет поддерживать двигатель в более оптимальном режиме работы, но конструкция вариатора отличается по принципу и требует иного обслуживания.
